Sprzęgło cierne to serce każdego pojazdu z manualną skrzynią biegów, odpowiedzialne za płynne przenoszenie i rozłączanie mocy z silnika na koła. Zrozumienie jego budowy i zasady działania jest fundamentalne nie tylko dla mechaników, ale także dla każdego kierowcy czy pasjonata motoryzacji, który chce świadomie dbać o swój pojazd. Ten artykuł zabierze Was w podróż do wnętrza tego kluczowego mechanizmu, odkrywając jego techniczne sekrety.
Kluczowe elementy i zasada działania sprzęgła ciernego w samochodzie
- Sprzęgło cierne umożliwia przenoszenie i rozłączanie momentu obrotowego między silnikiem a skrzynią biegów.
- Główne komponenty to tarcza sprzęgła, docisk sprzęgła (z tarczą dociskową i sprężyną talerzową) oraz łożysko oporowe.
- Tarcza sprzęgła, umieszczona między kołem zamachowym a dociskiem, przenosi napęd dzięki okładzinom ciernym.
- Docisk sprzęgła generuje siłę dociskającą tarczę do koła zamachowego, a sprężyna talerzowa odpowiada za rozłączanie.
- Łożysko oporowe inicjuje rozłączanie napędu, naciskając na sprężynę talerzową docisku.
- Zasada działania opiera się na tarciu: załączone sprzęgło przenosi moment, rozłączone przerywa przepływ mocy.
Dlaczego zrozumienie budowy sprzęgła jest kluczowe dla każdego kierowcy?
Sprzęgło cierne pełni w samochodach z manualną skrzynią biegów rolę nie do przecenienia. To dzięki niemu możemy płynnie ruszyć z miejsca, nie szarpiąc przy tym całym pojazdem, sprawnie zmieniać biegi podczas jazdy, a także bezpiecznie zatrzymać auto, nie gasząc przy tym silnika. Jego działanie jest tak integralną częścią prowadzenia pojazdu, że często traktujemy je jako coś oczywistego. Jednak dogłębne zrozumienie konstrukcji i zasady działania tego mechanizmu otwiera nowe perspektywy.
Świadomość tego, jak działa sprzęgło, pozwala kierowcom na bardziej świadome i delikatne obchodzenie się z pedałem sprzęgła. Przekłada się to bezpośrednio na dłuższą żywotność jego kluczowych komponentów, takich jak okładziny cierne czy docisk. Unikamy w ten sposób nadmiernego zużycia, które może prowadzić do kosztownych awarii i konieczności wymiany całego podzespołu. Zrozumienie mechanizmu pracy sprzęgła to zatem nie tylko wiedza teoretyczna, ale także praktyczne narzędzie pozwalające zminimalizować ryzyko niespodziewanych usterek i obniżyć koszty eksploatacji pojazdu. To odpowiedź na potrzebę poznania tego, co kryje się pod maską i jak wpływa to na codzienne użytkowanie samochodu.
Trzy filary sprzęgła ciernego: poznaj kluczowe komponenty
Każdy złożony mechanizm opiera się na współdziałaniu kilku kluczowych elementów. W przypadku sprzęgła ciernego, jego sercem są trzy główne komponenty, które wspólnie odpowiadają za przenoszenie i rozłączanie momentu obrotowego. Są to tarcza sprzęgła, docisk sprzęgła oraz łożysko oporowe. Każdy z nich pełni specyficzną rolę, a ich zgrane działanie decyduje o komforcie i bezpieczeństwie jazdy.
Tarcza sprzęgła, często nazywana tarczą cierną, jest elementem pośredniczącym. Znajduje się pomiędzy obracającym się kołem zamachowym silnika a dociskiem sprzęgła. Jej zadaniem jest przenoszenie momentu obrotowego dzięki specjalnym okładzinom ciernym. Docisk sprzęgła to z kolei zespół odpowiedzialny za generowanie siły, która dociska tarczę sprzęgła do koła zamachowego, tym samym "załączając" sprzęgło i umożliwiając przepływ mocy. Wreszcie, łożysko oporowe jest inicjatorem całego procesu rozłączania napędu to ono, po wciśnięciu pedału sprzęgła, naciska na elementy docisku, by przerwać połączenie.
Anatomia tarczy sprzęgłowej: co kryje się pod okładzinami ciernymi?
Tarcza sprzęgłowa, choć na pierwszy rzut oka może wydawać się prostym elementem, jest w rzeczywistości precyzyjnie skonstruowana, aby sprostać wyzwaniom przenoszenia ogromnych sił. Jej konstrukcja pozwala na efektywne działanie i jednocześnie zapewnia pewien komfort użytkowania.
Najważniejszymi elementami tarczy sprzęgłowej są oczywiście okładziny cierne. To one bezpośrednio stykają się z kołem zamachowym i tarczą dociskową, generując tarcie niezbędne do przeniesienia momentu obrotowego. Wykonane są ze specjalnych materiałów o wysokim współczynniku tarcia, odpornych na wysokie temperatury i ścieranie. Aby jednak praca sprzęgła była płynna i nie powodowała nadmiernych wibracji, tarcza wyposażona jest w tłumiki drgań skrętnych. Są to zazwyczaj niewielkie sprężyny umieszczone w specjalnych gniazdach, które absorbują energię powstającą podczas załączania i rozłączania sprzęgła, wygładzając przepływ mocy. Całość osadzona jest na piasty, która posiada wielowypust. Ten wielowypust zazębia się z wielowypustem wałka sprzęgłowego skrzyni biegów, zapewniając sztywne i precyzyjne połączenie mechaniczne.
Docisk sprzęgła pod lupą: jak powstaje siła niezbędna do pracy?
Docisk sprzęgła to zespół, który generuje i utrzymuje siłę niezbędną do połączenia silnika ze skrzynią biegów. Jego konstrukcja jest kluczowa dla prawidłowego działania całego mechanizmu.
Centralnym elementem docisku jest sprężyna talerzowa, często nazywana "słoneczkiem" ze względu na swój charakterystyczny kształt. To właśnie ta sprężyna, po zwolnieniu nacisku, dociska tarczę dociskową do tarczy sprzęgła, a ta z kolei do koła zamachowego. Siła jej nacisku jest tak dobrana, aby zapewnić pewne przeniesienie maksymalnego momentu obrotowego silnika. W nowoczesnych pojazdach coraz częściej spotykamy sprzęgła samonastawne (SAC). W tych rozwiązaniach docisk wyposażony jest w dodatkowy mechanizm, który automatycznie kompensuje zużycie okładzin ciernych tarczy sprzęgła. Dzięki temu siła nacisku na pedał sprzęgła pozostaje stała przez cały okres eksploatacji, co znacząco podnosi komfort użytkowania.
Jak to działa? Prześledź krok po kroku drogę od pedału do zmiany biegu
Zasada działania sprzęgła ciernego jest fascynującym przykładem inżynierii mechanicznej, gdzie proste prawa fizyki pozwalają na realizację złożonych zadań. Cały proces można podzielić na trzy kluczowe etapy.
- Stan spoczynku (sprzęgło załączone): Kiedy pedał sprzęgła nie jest wciśnięty, sprężyna talerzowa w docisku generuje dużą siłę, dociskając tarczę sprzęgła do koła zamachowego silnika. Dzięki tarciu między tymi elementami, moment obrotowy silnika jest efektywnie przenoszony na tarczę sprzęgła, a następnie przez jej piastę na wałek sprzęgłowy skrzyni biegów. W tym stanie silnik i skrzynia biegów obracają się razem.
- Wciśnięcie pedału sprzęgła (rozłączanie): Po naciśnięciu pedału sprzęgła, uruchamiane jest łożysko oporowe. Łożysko to naciska na centralną część sprężyny talerzowej w docisku. Pod wpływem tego nacisku sprężyna ugina się, powodując odciągnięcie tarczy dociskowej od tarczy sprzęgła. W tym momencie ustaje docisk i tarcie między tarczą sprzęgła a kołem zamachowym. Tarcza sprzęgła przestaje przenosić moment obrotowy, a silnik jest odłączany od skrzyni biegów. Jest to moment, w którym możemy bezpiecznie zmienić bieg.
- Puszczanie pedału sprzęgła (załączanie): Gdy kierowca stopniowo zwalnia pedał sprzęgła, nacisk łożyska oporowego na sprężynę talerzową maleje. Sprężyna, powracając do swojego pierwotnego kształtu, ponownie dociska tarczę sprzęgła do koła zamachowego. Siła tarcia stopniowo narasta, aż do pełnego załączenia sprzęgła, kiedy to moment obrotowy silnika znów jest płynnie przenoszony na skrzynię biegów. Kluczem do płynnego ruszania jest umiejętne dozowanie nacisku na pedał w tym etapie, aby umożliwić stopniowe "łapanie" sprzęgła.

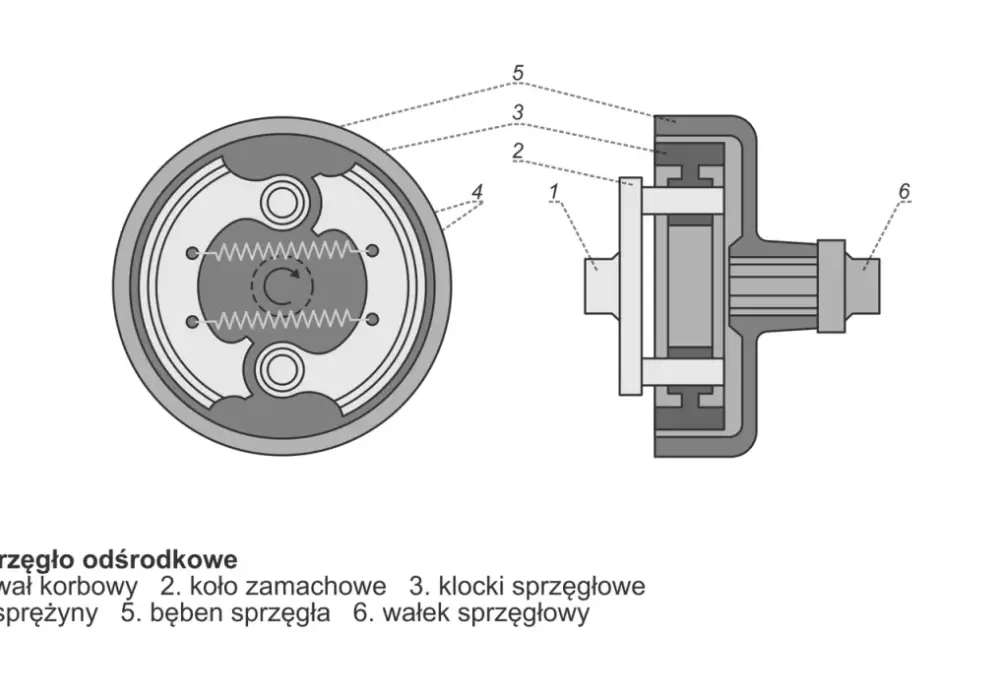

Budowa a typ sprzęgła: czy wszystkie sprzęgła cierne są takie same?
Chociaż podstawowa zasada działania sprzęgła ciernego pozostaje niezmienna, w motoryzacji spotykamy różne jego konfiguracje, dostosowane do specyficznych wymagań. Najczęściej w samochodach osobowych spotykamy sprzęgło jednotarczowe suche, ale istnieją również inne rozwiązania.
Sprzęgło jednotarczowe, jak sama nazwa wskazuje, wykorzystuje jedną tarczę cierną do przenoszenia momentu obrotowego. Jest to najprostsze i najczęściej stosowane rozwiązanie. Z kolei sprzęgło wielotarczowe, spotykane głównie w motocyklach lub niektórych pojazdach sportowych, używa kilku tarcz ciernych naprzemiennie z tarczami przekładniowymi. Pozwala to na przenoszenie znacznie większych momentów obrotowych przy zachowaniu kompaktowych wymiarów. Różnica między sprzęgłami "suchymi" i "mokrymi" dotyczy środowiska pracy. Sprzęgła suche działają w powietrzu, co zapewnia wysoki współczynnik tarcia, ale też generuje więcej ciepła. Sprzęgła mokre pracują w kąpieli olejowej, co zapewnia lepsze chłodzenie i płynniejszą pracę, ale obniża współczynnik tarcia. Wreszcie, coraz powszechniejsze jest sprzęgło z kołem dwumasowym. Koło dwumasowe, zamontowane między silnikiem a tradycyjnym sprzęgłem, działa jak dodatkowy tłumik drgań, co znacząco poprawia komfort jazdy. Wpływa to jednak na konstrukcję tarczy sprzęgłowej, która musi być dostosowana do współpracy z tym elementem.
