Jak podłączyć wiązkę haka z modułem - Kompletny poradnik

Dlaczego moduł haka to dziś konieczność, a nie opcja?

Twój samochód jest mądrzejszy niż myślisz: rola magistrali CAN-BUS

Współczesne samochody, zwłaszcza te produkowane po 2005 roku, to prawdziwe komputery na kołach. Wyposażone są w zaawansowane systemy elektroniczne, z których kluczową rolę odgrywa magistrala CAN-BUS (Controller Area Network). Jest to rodzaj sieci komunikacyjnej, która pozwala różnym modułom sterującym w samochodzie (np. sterownik silnika, ABS, poduszki powietrzne) na wymianę informacji w czasie rzeczywistym. Ta złożona sieć jest jednak bardzo wrażliwa na wszelkie nieprzewidziane zmiany obciążenia w instalacji elektrycznej. Bezpośrednie podłączenie wiązki haka holowniczego do instalacji samochodu, bez zastosowania modułu elektronicznego, może zakłócić komunikację w sieci CAN-BUS. Skutkuje to często pojawieniem się błędów na desce rozdzielczej, nieprawidłowym działaniem systemów bezpieczeństwa, a w skrajnych przypadkach nawet uszkodzeniem komputera pokładowego, co generuje wysokie koszty naprawy.

Jak moduł chroni elektronikę auta przed kosztowną awarią?

Moduł haka pełni funkcję inteligentnego pośrednika i wzmacniacza sygnału między instalacją elektryczną przyczepy a systemami pojazdu. Jego kluczowym zadaniem jest pobieranie zasilania dla oświetlenia przyczepy bezpośrednio z akumulatora pojazdu, a nie z obwodów świateł samochodu. Jest to fundamentalna różnica, która chroni elektronikę auta. Kiedy podłączasz przyczepę, jej oświetlenie generuje dodatkowe obciążenie. Gdyby to obciążenie było pobierane z instalacji samochodu, mogłoby to doprowadzić do przeciążenia poszczególnych obwodów i w efekcie do błędów w komputerze pokładowym lub nawet jego uszkodzenia. Moduł, zasilając światła przyczepy bezpośrednio z akumulatora, izoluje samochód od tego dodatkowego poboru prądu, zapobiegając potencjalnym awariom.

Check-Control, światła LED i czujniki parkowania – jak moduł z nimi współpracuje?

Zaawansowane systemy pojazdu wymagają szczególnego podejścia. System Check-Control, znany również jako kontrola sprawności oświetlenia, na bieżąco monitoruje działanie wszystkich świateł zewnętrznych. Bez modułu haka, system ten mógłby błędnie zinterpretować zwiększone obciążenie spowodowane przez przyczepę jako awarię żarówki w samochodzie, wyświetlając niepotrzebne komunikaty o błędach. Moduł haka "oszukuje" ten system, symulując prawidłowe obciążenie i zapobiegając fałszywym alarmom. W dzisiejszych czasach wiele samochodów i przyczep wykorzystuje oświetlenie LED, które charakteryzuje się niskim poborem prądu. Moduł zapewnia, że sygnały sterujące światłami LED w samochodzie są prawidłowo odczytywane i przekazywane do przyczepy. Co więcej, w przypadku wiązek dedykowanych, moduł często potrafi współpracować z czujnikami parkowania, automatycznie je wyłączając po podłączeniu przyczepy, co zwiększa komfort i bezpieczeństwo podczas manewrowania.

Krok 1: Zanim zaczniesz, czyli kluczowe decyzje i przygotowanie

Wiązka 7-pin czy 13-pin? Która jest dla Ciebie i co mówią przepisy?

Wybór między wiązką 7-pinową a 13-pinową zależy od rodzaju przyczepy, którą zamierzasz ciągnąć, oraz od przepisów prawnych. Wiązka 7-pinowa jest wystarczająca dla prostych przyczepek, które wymagają jedynie podstawowego oświetlenia: kierunkowskazów, świateł pozycyjnych, stopu oraz przeciwmgielnych. Jednak polskie przepisy ruchu drogowego jasno określają, że przyczepy o dopuszczalnej masie całkowitej (DMC) powyżej 750 kg oraz wszystkie platformy rowerowe muszą być wyposażone w światło cofania. W takich przypadkach niezbędne jest zastosowanie wiązki 13-pinowej, która zapewnia zasilanie dla tego światła. Dodatkowe piny w wiązce 13-pinowej oferują również stałe zasilanie (tzw. stały plus), które może być wykorzystane do zasilania urządzeń w przyczepie, takich jak lodówka, oraz do ładowania akumulatora przyczepy podczas jazdy. Jeśli planujesz podróżować z przyczepą kempingową lub przewozić rowery na platformie, wybór wiązki 13-pinowej jest nie tylko wygodniejszy, ale często również obowiązkowy.

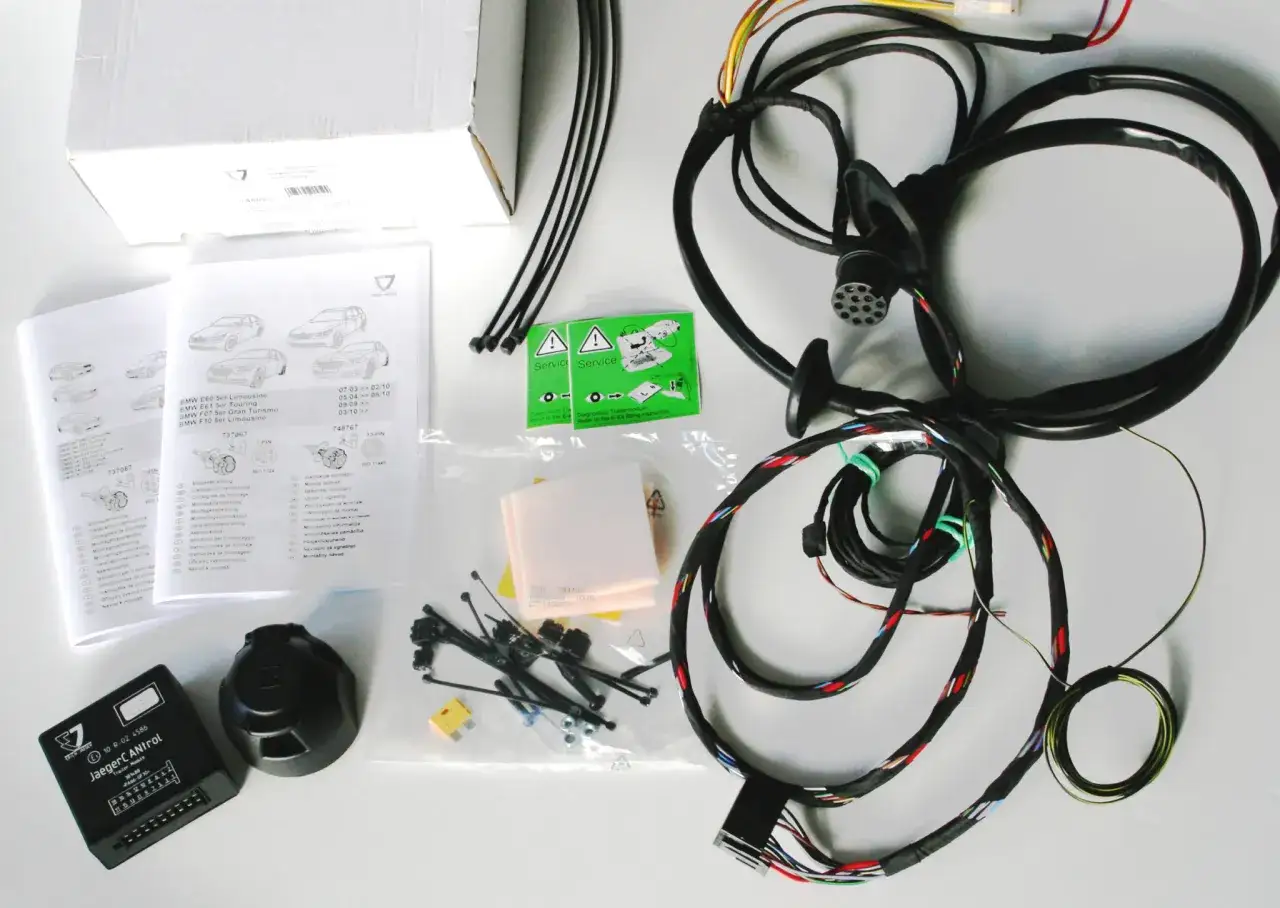

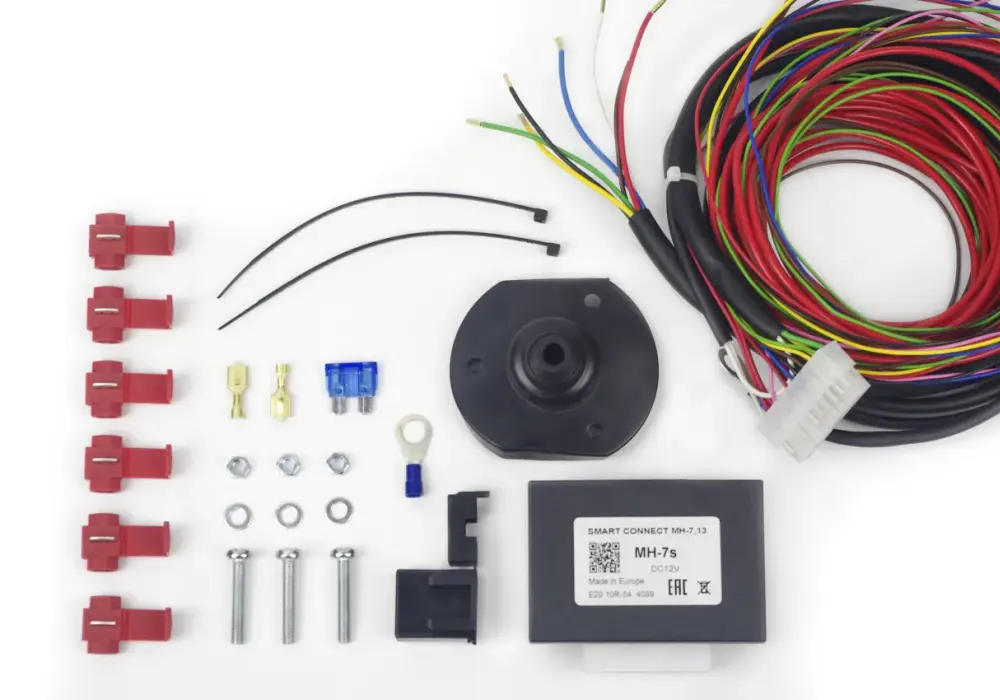

Uniwersalna czy dedykowana? Porównanie kosztów, trudności montażu i funkcjonalności

Kolejną ważną decyzją jest wybór między wiązką uniwersalną a dedykowaną. Wiązki uniwersalne są zazwyczaj tańsze i można je zastosować w większości modeli samochodów. Ich montaż polega jednak na fizycznym wpięciu się w istniejącą instalację elektryczną pojazdu, najczęściej poprzez szybkozłączki lub lutowanie przewodów świateł tylnych. Wymaga to precyzji i wiedzy, aby nie uszkodzić oryginalnej instalacji. Wiązki dedykowane są droższe, ale ich montaż jest znacznie prostszy i szybszy, ponieważ wykorzystują fabryczne złącza w samochodzie. Zapewniają one również lepszą integrację z systemami pojazdu na przykład, potrafią automatycznie wyłączyć tylne czujniki parkowania po podłączeniu przyczepy. Należy jednak pamiętać, że w przypadku wiązek dedykowanych, często konieczne jest dodatkowe kodowanie komputera pokładowego pojazdu, aby aktywować funkcje związane z hakiem holowniczym. Bez tego kodowania niektóre funkcje mogą nie działać poprawnie.

Niezbędnik instalatora: jakie narzędzia i materiały musisz mieć pod ręką?

• Multimetr cyfrowy niezbędny do precyzyjnego pomiaru napięcia i identyfikacji przewodów.
• Ściągacz izolacji do bezpiecznego zdejmowania izolacji z przewodów bez ich uszkadzania.
• Zaciskarka do konektorów do profesjonalnego montażu złączek elektrycznych.
• Lutownica z cyną i topnikiem zalecana do wykonania trwałych i pewnych połączeń (choć nie zawsze wymagana przy wiązkach uniwersalnych).
• Taśma izolacyjna dobrej jakości do solidnego zaizolowania wszystkich połączeń.
• Opaski zaciskowe (trytytki) do uporządkowania i mocowania wiązek przewodów.
• Zestaw kluczy nasadowych i płasko-oczkowych do demontażu elementów nadwozia i montażu haka.
• Śrubokręty (płaskie i krzyżakowe) do demontażu tapicerki i obudów.
• Tester napięcia (próbnik) pomocny przy wstępnej identyfikacji przewodów pod napięciem.
• Dodatkowe bezpieczniki o odpowiedniej wartości, do zabezpieczenia zasilania modułu.
• Instrukcja montażu wiązki dostarczona przez producenta.
• Schemat elektryczny pojazdu (jeśli dostępny) bardzo pomocny w identyfikacji przewodów.

Posiadanie odpowiednich narzędzi to podstawa bezpiecznego i sprawnego montażu. Używanie właściwych narzędzi nie tylko ułatwia pracę, ale przede wszystkim minimalizuje ryzyko uszkodzenia instalacji elektrycznej pojazdu i zapewnia trwałość wykonanych połączeń. Zawsze warto zainwestować w narzędzia dobrej jakości to się po prostu opłaca.

Krok 2: Montaż krok po kroku – od A do Z

Bezpieczeństwo przede wszystkim: jak prawidłowo odłączyć akumulator?

1. Otwórz maskę samochodu i zlokalizuj akumulator.
2. Za pomocą klucza (zazwyczaj 10 mm lub 13 mm) poluzuj nakrętkę na klemie ujemnej (oznaczonej symbolem "-").
3. Zdejmij klemę ujemną z bieguna akumulatora i odsuń ją na bok, tak aby nie miała kontaktu z biegunem.
4. Następnie poluzuj nakrętkę na klemie dodatniej (oznaczonej symbolem "+") i zdejmij ją z bieguna.
5. Odczekaj co najmniej 5-10 minut. Ten czas jest potrzebny, aby kondensatory w instalacji elektrycznej zdążyły się rozładować.

Odłączenie akumulatora to absolutnie kluczowy krok, o którym nigdy nie można zapomnieć. Praca przy instalacji elektrycznej pojazdu bez odłączonego zasilania stwarza poważne ryzyko porażenia prądem, uszkodzenia wrażliwych modułów elektronicznych, a nawet wywołania zwarcia i pożaru. Pamiętaj, aby zawsze najpierw odłączyć klemę ujemną, a dopiero potem dodatnią. Przy ponownym podłączaniu wykonaj te same czynności w odwrotnej kolejności: najpierw klemę dodatnią, a potem ujemną.

Lokalizowanie i dostęp do przewodów lamp tylnych – gdzie szukać?

Większość wiązek uniwersalnych wymaga podłączenia do instalacji elektrycznej lamp tylnych. Aby uzyskać dostęp do przewodów, zazwyczaj konieczne jest zdemontowanie elementów tapicerki bagażnika lub bocznych paneli. Lokalizacja ta może się różnić w zależności od modelu samochodu czasem przewody są dostępne po podniesieniu klapy bagażnika i odkręceniu świateł od wewnątrz, innym razem wymaga to demontażu całego nadkola lub elementów podsufitki. Najlepszym źródłem informacji jest instrukcja obsługi Twojego pojazdu lub dedykowane schematy elektryczne, które pomogą precyzyjnie zidentyfikować, które przewody odpowiadają za poszczególne światła (pozycyjne, stop, kierunkowskazy, przeciwmgielne). Bez tych informacji, próba identyfikacji przewodów "na oko" jest ryzykowna i może prowadzić do błędów.

Podłączenie zasilania modułu: dlaczego bezpośrednio z akumulatora to najlepsza droga?

Jak już wspominałem, moduł haka musi pobierać zasilanie dla oświetlenia przyczepy bezpośrednio z akumulatora. Jest to gwarancja stabilnego i wystarczającego źródła prądu, niezależnego od obciążenia innych obwodów w samochodzie. Przewód zasilający moduł należy poprowadzić od akumulatora, najlepiej przez istniejące przepusty w grodzi silnika do kabiny lub bagażnika, gdzie zamontowany jest moduł. Konieczne jest zastosowanie odpowiedniego bezpiecznika umieszczonego jak najbliżej akumulatora. Bezpiecznik ten chroni instalację przed ewentualnym zwarciem w module lub wiązce. Jego wartość powinna być zgodna z zaleceniami producenta modułu zazwyczaj jest to od 10 do 20 amperów.

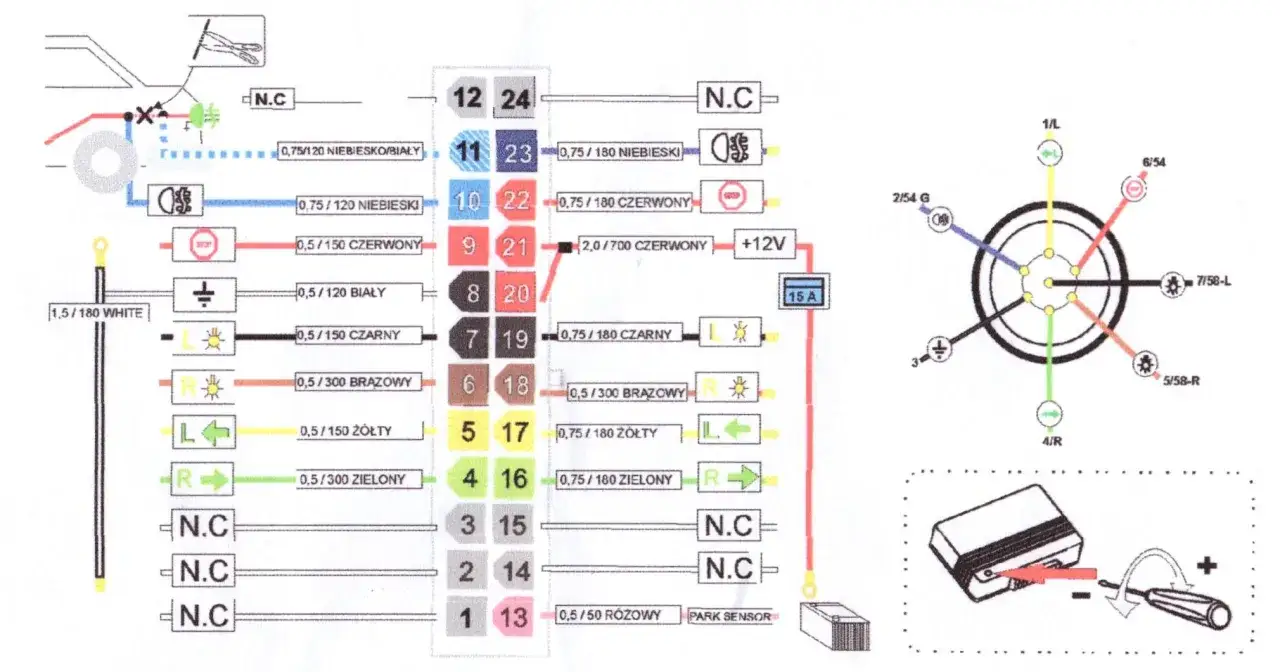

Wpinanie się w sygnały świateł: jak poprawnie zidentyfikować i połączyć przewody?

Po odłączeniu akumulatora i uzyskaniu dostępu do przewodów lamp tylnych, przychodzi czas na identyfikację i podłączenie sygnałów. Użyj multimetru, aby zidentyfikować poszczególne obwody. Najpierw podłącz akumulator (pamiętając o zachowaniu ostrożności!) i włączaj kolejno światła w samochodzie (pozycyjne, stop, kierunkowskazy, przeciwmgielne), sprawdzając multimetrem napięcie na poszczególnych przewodach. Po zidentyfikowaniu odpowiednich przewodów, można przystąpić do połączenia. W przypadku wiązek uniwersalnych najczęściej stosuje się szybkozłączki, które "przebijają" izolację przewodu i tworzą połączenie. Choć są one szybkie w montażu, ich trwałość i odporność na wilgoć bywa dyskusyjna. Najbardziej niezawodnym i trwałym rozwiązaniem jest lutowanie przewodów, po którym należy dokładnie zaizolować każde połączenie wysokiej jakości taśmą izolacyjną lub koszulką termokurczliwą.

Montaż gniazda na belce haka i estetyczne poprowadzenie wiązki

Gniazdo elektryczne haka holowniczego montuje się zazwyczaj na belce haka, za pomocą dołączonych do zestawu uchwytów lub śrub. Ważne jest, aby gniazdo było zamocowane stabilnie i nie wisiało swobodnie. Następnie należy poprowadzić wiązkę przewodów od modułu sterującego do gniazda. Wiązka powinna być poprowadzona w taki sposób, aby była chroniona przed uszkodzeniami mechanicznymi, przetarciami i wilgocią. Najlepiej wykorzystać do tego celu peszle (osłony kablowe) lub przeprowadzić ją wzdłuż ramy haka, mocując ją do niej za pomocą opasek zaciskowych. Unikaj luźnego zwisania wiązki, które mogłoby prowadzić do jej uszkodzenia podczas jazdy.

Mocowanie modułu sterującego: wybór bezpiecznego i suchego miejsca

Moduł sterujący powinien być zamocowany w miejscu, które zapewni mu długotrwałą i bezawaryjną pracę. Idealne miejsce to takie, które jest suche, chronione przed wilgocią, wibracjami i uszkodzeniami mechanicznymi. Najczęściej wybiera się przestrzenie w bagażniku, za boczną tapicerką, pod podłogą bagażnika lub w okolicach nadkoli. Ważne jest, aby moduł był solidnie przymocowany, na przykład za pomocą opasek zaciskowych lub dedykowanych uchwytów, tak aby nie przemieszczał się podczas jazdy. Upewnij się, że dostęp do modułu jest możliwy w razie potrzeby jego demontażu lub diagnostyki.

Krok 3: Testowanie i rozwiązywanie problemów

Sprawdzian generalny: jak za pomocą testera lub przyczepy zweryfikować poprawność połączeń?

1. Po zakończeniu montażu i ponownym podłączeniu akumulatora, należy przeprowadzić dokładne testy.
2. Najlepszym narzędziem jest dedykowany tester wiązki haka. Podłącza się go do gniazda przyczepy i symuluje działanie poszczególnych świateł, sprawdzając poprawność ich reakcji.
3. Alternatywnie, można podłączyć sprawną przyczepę i po kolei włączać wszystkie światła w samochodzie: światła pozycyjne, światło stop (poproś kogoś o pomoc lub naciśnij pedał hamulca), lewy i prawy kierunkowskaz, światło przeciwmgielne oraz światło cofania (jeśli jest podłączone).
4. Upewnij się, że wszystkie światła na przyczepie działają prawidłowo i są zgodne z włączonymi światłami w samochodzie.
5. Sprawdź również, czy na desce rozdzielczej nie pojawiły się żadne komunikaty o błędach.

Dokładne przetestowanie instalacji jest kluczowe dla bezpieczeństwa. Nie należy bagatelizować żadnych nieprawidłowości. Jeśli coś nie działa poprawnie, należy niezwłocznie przystąpić do diagnozy i naprawy.

Światła "wariują" lub nie działają? Najczęstsze błędy montażowe i jak je naprawić

• Brak działania świateł: Sprawdź bezpiecznik zasilający moduł oraz bezpieczniki w samochodzie. Upewnij się, że wszystkie połączenia przewodów są prawidłowe i pewne.
• Migotanie świateł lub nieprawidłowe działanie: Może to oznaczać luźne połączenie w którymś z punktów lub słaby styk. Sprawdź wszystkie połączenia przewodów, zwłaszcza te wykonane za pomocą szybkozłączek.
• Błędy na desce rozdzielczej (np. "spalona żarówka"): Wskazuje na problem z komunikacją między modułem a systemem Check-Control. Upewnij się, że moduł jest prawidłowo podłączony i że jego oprogramowanie (jeśli dotyczy) jest aktualne. Czasami konieczne jest kodowanie komputera.
• Nieprawidłowe działanie kierunkowskazów (np. świecą się oba lub nie świecą wcale): Zazwyczaj problem leży w błędnym podłączeniu przewodów kierunkowskazów. Dokładnie zweryfikuj identyfikację tych przewodów.
• Brak zasilania na gnieździe przyczepy: Sprawdź zasilanie modułu z akumulatora oraz jego bezpiecznik.

Typowe objawy uszkodzenia modułu haka to brak lub nieprawidłowe działanie oświetlenia przyczepy, pojawianie się błędów na desce rozdzielczej czy problemy z działaniem kierunkowskazów w pojeździe. Przyczyną awarii często jest wilgoć i korozja lub nieprawidłowy montaż. Jeśli po wpięciu przyczepy coś nie działa poprawnie, warto sprawdzić, czy nie doszło do zwarcia lub uszkodzenia wiązki. Czasami proste ponowne połączenie przewodów lub wymiana bezpiecznika rozwiązuje problem.

Kontrolki błędów na desce rozdzielczej? Kiedy konieczne jest kodowanie komputera?

Pojawienie się kontrolek błędów na desce rozdzielczej po montażu wiązki haka, zwłaszcza dedykowanej, może oznaczać, że komputer pokładowy pojazdu nie został poinformowany o nowym wyposażeniu. Wiele nowoczesnych samochodów wymaga aktywacji funkcji haka w jego oprogramowaniu. Proces ten nazywa się kodowaniem lub programowaniem. Kodowanie polega na podłączeniu samochodu do komputera diagnostycznego i włączeniu odpowiednich opcji w sterowniku, które "poinformują" auto o obecności haka holowniczego. Jest to szczególnie ważne w przypadku wiązek dedykowanych, ponieważ zapewnia pełną integrację z systemami pojazdu. Dzięki kodowaniu, systemy takie jak czujniki parkowania, system stabilizacji toru jazdy (ESP) czy system kontroli ciśnienia w oponach (TPMS) będą prawidłowo współpracować z hakiem. Jeśli po montażu wiązki pojawiają się błędy, a montaż był wykonany zgodnie ze sztuką, najprawdopodobniej konieczne jest wykonanie kodowania w serwisie.

Czego unikać? Błędy, które mogą Cię drogo kosztować

Pomyłka w wyborze wiązki – konsekwencje dla bezpieczeństwa i legalności

Wybór niewłaściwej wiązki haka może prowadzić do poważnych konsekwencji. Jak wspominałem, jeśli przepis prawa wymaga światła cofania w przyczepie (co ma miejsce w przypadku przyczep o DMC powyżej 750 kg i platform rowerowych), a Ty zainstalujesz wiązkę 7-pinową, która go nie obsługuje, narażasz się na problemy. Podczas kontroli drogowej możesz otrzymać mandat, a podczas obowiązkowego przeglądu technicznego diagnosta może zakwestionować brak działającego światła cofania, co uniemożliwi pozytywne przejście badania. Co gorsza, brak światła cofania może znacząco obniżyć bezpieczeństwo podczas manewrowania tyłem, zwłaszcza w nocy lub w trudnych warunkach. Zawsze upewnij się, że wybrana wiązka spełnia wszystkie wymogi prawne i techniczne dla przyczepy, którą zamierzasz ciągnąć.

Niedbałe połączenia i brak izolacji – prosta droga do zwarcia i pożaru

To jeden z najpoważniejszych błędów, jakie można popełnić podczas montażu instalacji elektrycznej. Luźne, niedokładnie wykonane połączenia, brak odpowiedniej izolacji, czy pozostawienie odsłoniętych fragmentów przewodów to prosta droga do zwarcia. Zwarcia mogą prowadzić do uszkodzenia modułu haka, komputera pokładowego samochodu, a w skrajnych przypadkach nawet do zapłonu izolacji i pożaru pojazdu. Wilgoć, która może dostać się do niedostatecznie zaizolowanych połączeń, dodatkowo potęguje ryzyko korozji i awarii. Zawsze poświęć wystarczająco dużo czasu na staranne wykonanie i solidne zaizolowanie każdego połączenia. Lepiej użyć dobrej jakości taśmy izolacyjnej lub koszulek termokurczliwych, niż ryzykować kosztowne naprawy lub utratę pojazdu.

Przeczytaj również: Druga tura wyborów prezydenckich – kiedy jest konieczna i co oznacza?

Ignorowanie zaleceń producenta – dlaczego instrukcja jest Twoim najlepszym przyjacielem

Każdy producent wiązki haka i modułu sterującego dostarcza szczegółową instrukcję montażu. Niestety, wielu majsterkowiczów ignoruje ten cenny zasób, zakładając, że "wszystko jest takie samo". Jest to błąd, który może Cię drogo kosztować. Każdy model samochodu może mieć specyficzne wymagania dotyczące instalacji elektrycznej, a każdy moduł może mieć swoje unikalne cechy i procedury montażu. Instrukcja producenta zawiera kluczowe informacje dotyczące identyfikacji przewodów, sposobu podłączenia, wartości bezpieczników, a także ewentualnej potrzeby kodowania. Ścisłe przestrzeganie zaleceń producenta nie tylko ułatwia montaż i minimalizuje ryzyko błędów, ale również jest warunkiem zachowania gwarancji na produkt. Zawsze dokładnie przeczytaj instrukcję przed rozpoczęciem pracy.
