Mostek prostowniczy jest sercem wielu urządzeń elektronicznych i samochodowych, odpowiedzialnym za kluczową transformację prądu. Zrozumienie, jak samodzielnie sprawdzić jego sprawność, może zaoszczędzić czas i pieniądze, pozwalając szybko zdiagnozować przyczynę awarii. W tym praktycznym poradniku pokażę Ci, jak krok po kroku przetestować mostek prostowniczy za pomocą zwykłego multimetru.
Jak sprawdzić mostek prostowniczy multimetrem
- Mostek prostowniczy zmienia prąd przemienny (AC) na stały (DC) i jest kluczowy w zasilaczach oraz alternatorach.
- Do testu niezbędny jest multimetr z funkcją testu diody.
- Zawsze odłącz zasilanie przed rozpoczęciem pomiarów dla bezpieczeństwa.
- Sprawna dioda krzemowa powinna pokazać spadek napięcia 0,5-0,7 V w kierunku przewodzenia i "OL" w zaporowym.
- Uszkodzenia to najczęściej zwarcie (przewodzenie w obie strony) lub przerwa (brak przewodzenia w żadną stronę).
- Typowe objawy awarii to niestabilna praca urządzeń lub problemy z ładowaniem w samochodzie.
Dlaczego sprawny mostek prostowniczy jest tak ważny dla Twoich urządzeń
Mostek prostowniczy, często nazywany mostkiem Graetza, to niezwykle ważny element w świecie elektroniki. Jego podstawową funkcją jest konwersja prądu przemiennego (AC), który znamy z gniazdka, na prąd stały (DC), potrzebny do zasilania większości urządzeń elektronicznych. Bez niego nie działałyby zasilacze, ładowarki, a także kluczowe układy w samochodach, takie jak alternator. To właśnie dzięki niemu możemy cieszyć się stabilnym napięciem, które zasila nasze komputery, telefony czy telewizory.
Kiedy dochodzi do awarii, często to właśnie ten niepozorny element jest winowajcą. Zrozumienie jego roli i sposobu działania jest pierwszym krokiem do samodzielnej diagnostyki.
Po czym poznać, że to właśnie mostek może być winowajcą awarii? – typowe objawy
Zanim sięgniemy po narzędzia, warto zastanowić się, jakie symptomy mogą wskazywać na uszkodzenie mostka prostowniczego. W przypadku urządzeń elektronicznych, takich jak sprzęt RTV czy AGD, objawy mogą być różne od całkowitego braku reakcji po niestabilną pracę, np. migotanie obrazu w telewizorze. Czasem można też wyczuć charakterystyczny zapach spalenizny. W samochodach, uszkodzony mostek w alternatorze najczęściej objawia się świecącą lub migającą kontrolką ładowania na desce rozdzielczej. Może to prowadzić do przygasania świateł, problemów z uruchomieniem silnika, a nawet do szybkiego rozładowania akumulatora. Czasami można też usłyszeć niepokojące piski dochodzące z okolic alternatora.
Mostek w alternatorze vs. w zasilaczu – gdzie go szukać i za co odpowiada?
Lokalizacja mostka prostowniczego zależy od jego zastosowania. W zasilaczach impulsowych, które znajdziemy w komputerach, ładowarkach do telefonów czy zasilaczach do laptopów, mostek jest zazwyczaj jednym z pierwszych elementów na ścieżce zasilania sieciowego. Jego zadaniem jest dostarczenie stabilnego prądu stałego do dalszych układów elektronicznych. W alternatorze samochodowym mostek prostowniczy jest integralną częścią całego zespołu i odpowiada za przekształcenie prądu przemiennego generowanego przez wirnik alternatora na prąd stały, który jest niezbędny do ładowania akumulatora i zasilania instalacji elektrycznej pojazdu. Choć jego funkcja jest podobna konwersja AC na DC to jego budowa i umiejscowienie mogą się nieco różnić w zależności od urządzenia.
Zanim zaczniesz pomiary: przygotowanie i kluczowe zasady bezpieczeństwa
Przystępując do jakichkolwiek prac przy układach elektronicznych, zawsze stawiam bezpieczeństwo na pierwszym miejscu. To samo dotyczy testowania mostka prostowniczego. Odpowiednie przygotowanie i świadomość potencjalnych zagrożeń to absolutna podstawa, która pozwoli uniknąć porażenia prądem lub uszkodzenia sprzętu.
Jedno narzędzie, którego potrzebujesz: jak przygotować multimetr?
Do przeprowadzenia testu mostka prostowniczego będziemy potrzebować jednego, ale za to bardzo wszechstronnego narzędzia multimetru. Jest to przyrząd pomiarowy, który potrafi mierzyć napięcie, prąd, a także rezystancję. W naszym przypadku kluczowa będzie funkcja testu diody, którą zazwyczaj oznaczono symbolem diody (trójkąt ze strzałką). Jeśli Twój multimetr nie posiada tej funkcji, nie martw się, pokażę Ci też alternatywne rozwiązanie. Upewnij się, że baterie w multimetrze są naładowane, aby pomiary były wiarygodne.
Dlaczego odłączenie zasilania to krok, którego nie można pominąć?
To jest absolutnie kluczowa zasada, której nie wolno ignorować. Zawsze, ale to zawsze, przed rozpoczęciem jakichkolwiek pomiarów mostka prostowniczego, upewnij się, że urządzenie jest odłączone od źródła zasilania. Dotyczy to zarówno odłączenia wtyczki z gniazdka elektrycznego, jak i odłączenia akumulatora w samochodzie. Próba pomiaru pod napięciem grozi nie tylko porażeniem prądem, ale również trwałym uszkodzeniem zarówno multimetru, jak i testowanego elementu, a nawet całego urządzenia. Bezpieczeństwo przede wszystkim!
Anatomia mostka prostowniczego – co musisz wiedzieć, by go poprawnie sprawdzić?
Zanim przejdziemy do praktycznych pomiarów, warto zrozumieć, jak zbudowany jest mostek prostowniczy i co oznaczają jego wyprowadzenia. Wiedza ta jest niezbędna do poprawnego przeprowadzenia testu.
Cztery diody w jednej obudowie: zasada działania w prostych słowach
W najpopularniejszej, jednofazowej wersji, mostek prostowniczy składa się z czterech diod półprzewodnikowych połączonych w specyficzny sposób. Dioda to element elektroniczny, który przewodzi prąd tylko w jednym kierunku. W mostku cztery diody są tak połączone, że niezależnie od kierunku przepływu prądu przemiennego na wejściu, na wyjściu zawsze otrzymujemy prąd płynący w jednym kierunku czyli prąd stały. Dwie diody przewodzą prąd w jednej połówce cyklu AC, a dwie pozostałe w drugiej, co zapewnia ciągłość prądu stałego.
Jak zidentyfikować wyprowadzenia AC, „+” i „-”?

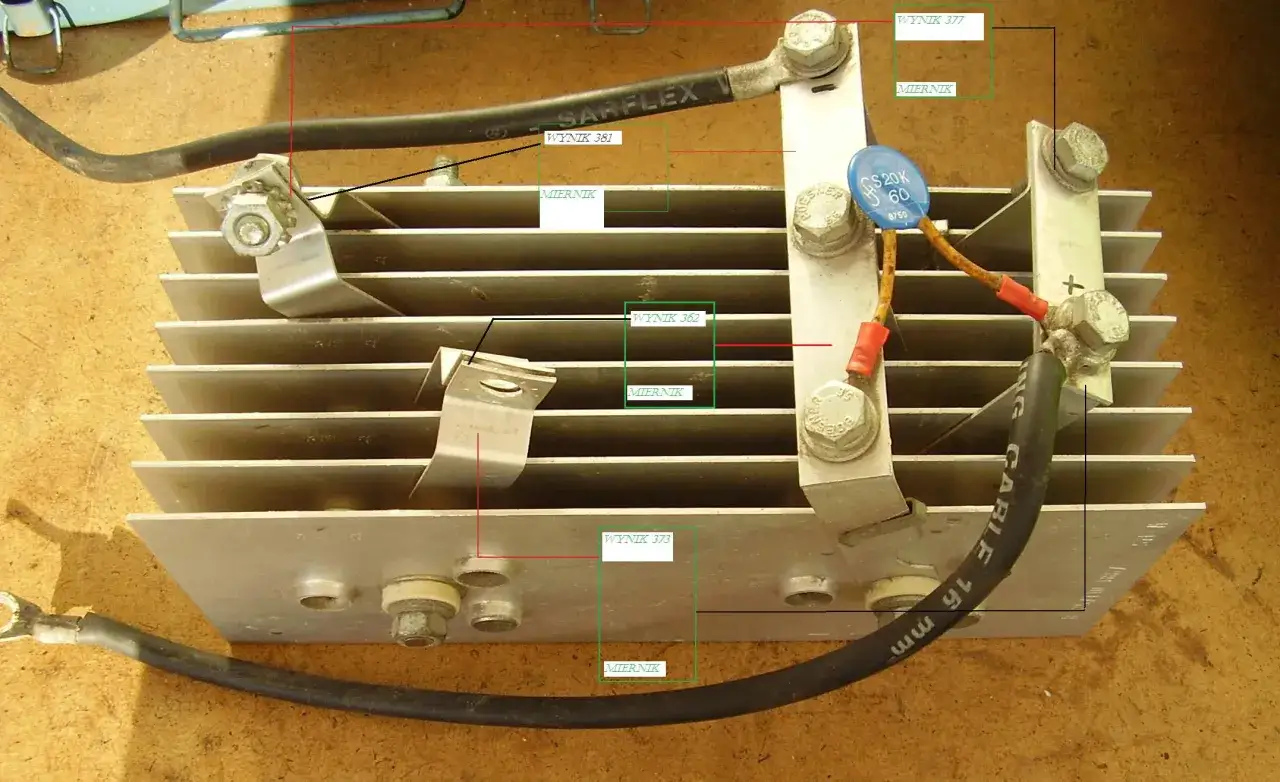

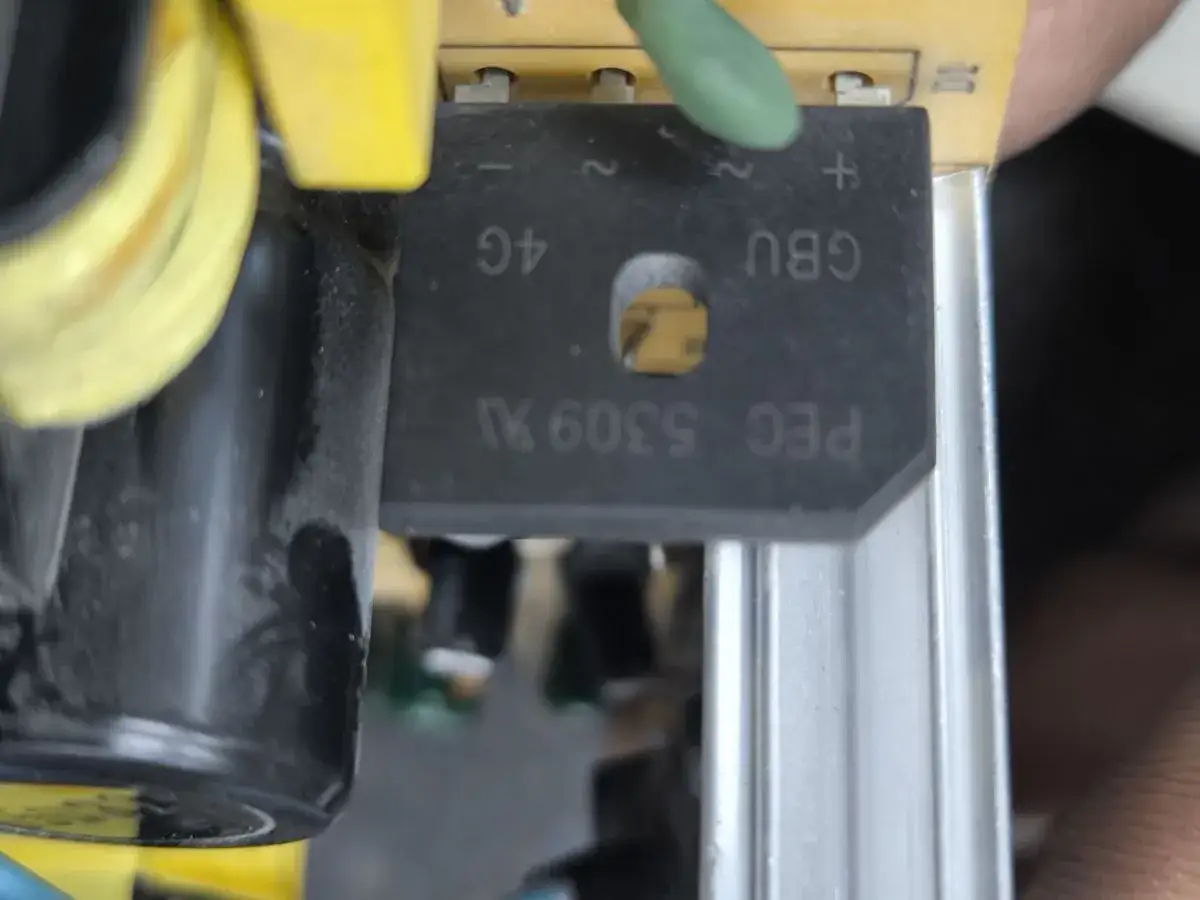

Każdy mostek prostowniczy ma zazwyczaj cztery wyprowadzenia. Dwa z nich służą do podłączenia wejścia prądu przemiennego (AC). Zazwyczaj są one oznaczone symbolami fali (~), literami AC lub po prostu znajdują się obok siebie. Pozostałe dwa wyprowadzenia to wyjście prądu stałego jedno z nich jest biegunem dodatnim (+), a drugie ujemnym (-). Często są one oznaczone odpowiednimi symbolami lub kolorami (np. czerwony dla +, czarny dla -). Warto przyjrzeć się obudowie mostka zazwyczaj producenci umieszczają tam schematyczne oznaczenia, które ułatwiają identyfikację poszczególnych punktów.
Jak sprawdzić mostek prostowniczy krok po kroku za pomocą multimetru?
Teraz, gdy wiemy już, jak wygląda mostek i jakie są zasady bezpieczeństwa, możemy przejść do sedna czyli do samego pomiaru. Postępuj zgodnie z poniższymi krokami, a z pewnością poradzisz sobie z diagnostyką.
Ustawienie multimetru na tryb testu diody – klucz do wiarygodnego pomiaru
Pierwszym krokiem jest prawidłowe ustawienie multimetru. Przełącz pokrętło wyboru funkcji na symbol diody (wygląda jak trójkąt ze strzałką). W tym trybie multimetr poda niewielkie napięcie na sondy i zmierzy spadek napięcia na elemencie, który testujemy. To właśnie ten pomiar pozwoli nam ocenić stan każdej z czterech diod wchodzących w skład mostka.
Testowanie par diod: sprawdzanie przewodzenia między wejściem AC a wyjściem „+”

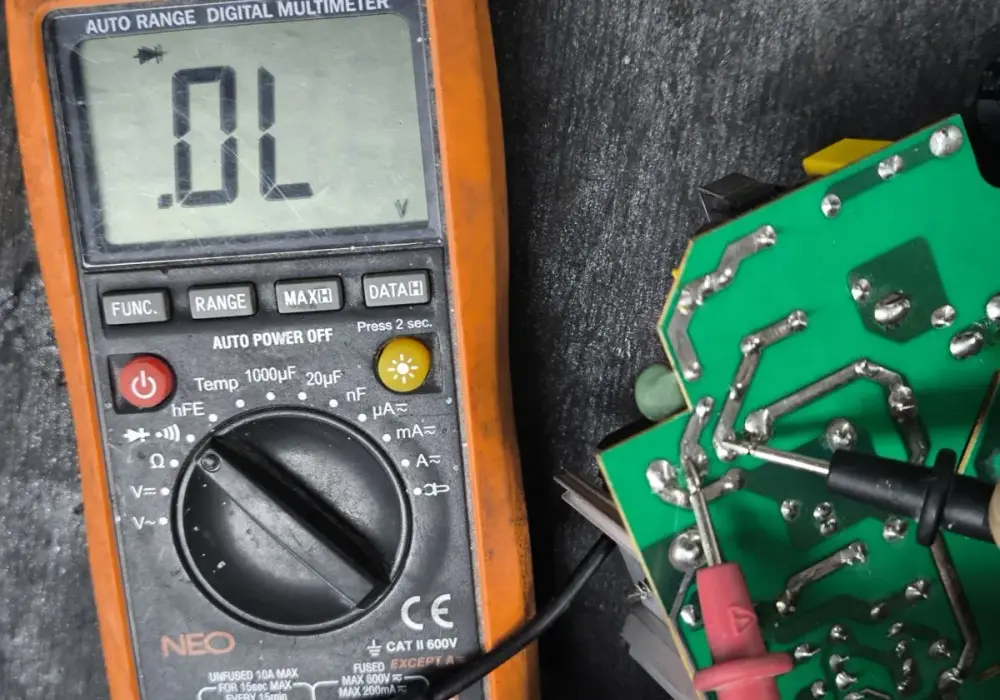

Teraz czas na właściwy pomiar. Weź multimetr i przyłóż czerwoną sondę do jednego z wyprowadzeń oznaczonych jako AC, a czarną sondę do wyjścia „+” mostka. W sprawnym układzie, dla każdej z dwóch diod wchodzących w skład tej „pary”, multimetr powinien wskazać spadek napięcia w zakresie od około 0,5 V do 0,7 V (czyli 500-700 mV). Jest to typowa wartość dla krzemowych diod prostowniczych. Jeśli otrzymasz taką wartość, oznacza to, że jedna z diod przewodzi prąd w tym kierunku poprawnie.
Testowanie drugiej pary diod: pomiar między wejściem AC a wyjściem „-”
Następnie powtórz procedurę, ale tym razem przyłóż czarną sondę multimetru do tego samego wyprowadzenia AC, do którego była przyłożona czerwona sonda, a czerwoną sondę do wyjścia „-” mostka. Ponownie, dla każdej z dwóch pozostałych diod, powinieneś uzyskać podobny odczyt spadku napięcia, w okolicach 0,5 V 0,7 V. Jeśli obie pary diod pokazują prawidłowe wartości, to świetnie mostek prawdopodobnie jest sprawny.
Co oznacza wynik "OL" lub "1" na wyświetlaczu? Test w kierunku zaporowym

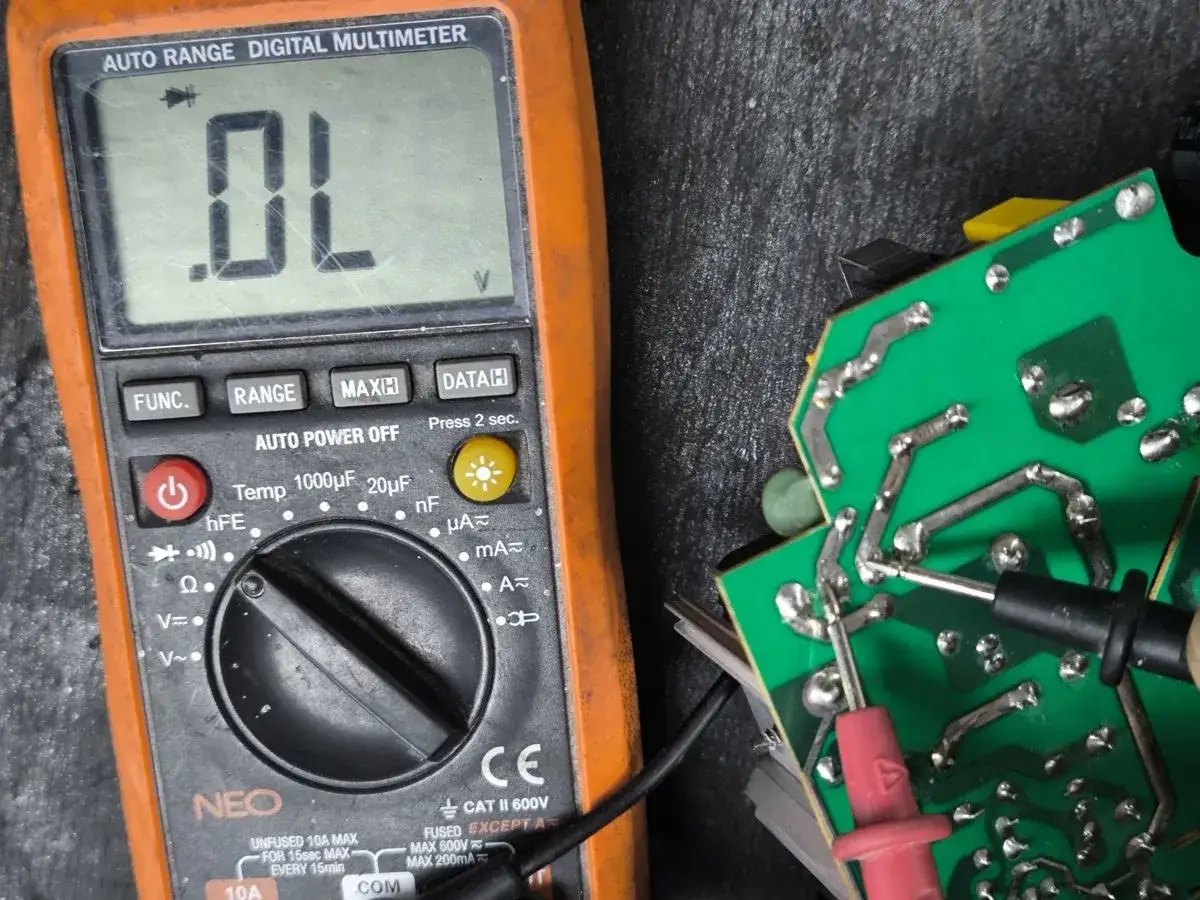

Po sprawdzeniu przewodzenia w kierunku „do przodu”, musimy jeszcze sprawdzić, czy diody blokują prąd w kierunku „wstecznym”. Aby to zrobić, zamień miejscami sondy multimetru. Przyłóż czerwoną sondę do wyjścia „+” (lub „-”), a czarną do wyprowadzenia AC. Powtórz ten pomiar dla obu wyprowadzeń AC. W tym przypadku, dla każdej z czterech diod, multimetr powinien wskazać brak przewodzenia. Zazwyczaj jest to oznaczane jako "OL" (Over Limit) lub po prostu cyfra "1" na wyświetlaczu, co oznacza nieskończoną rezystancję lub napięcie poza zakresem pomiarowym. Jeśli tak się dzieje, oznacza to, że diody poprawnie blokują prąd w kierunku zaporowym.
Interpretacja wyników: Jak odczytać, czy mostek jest sprawny, czy uszkodzony?
Samo wykonanie pomiarów to jedno, ale kluczowe jest prawidłowe zinterpretowanie uzyskanych wyników. Oto jak odczytać, czy mostek prostowniczy działa poprawnie, czy też wymaga wymiany.
Wzorcowe odczyty: Jakie wartości napięcia świadczą o sprawności diod?
Podsumowując, sprawny mostek prostowniczy powinien zachowywać się w następujący sposób podczas testu multimetrem: w kierunku przewodzenia (kiedy przyłożymy sondy zgodnie z kierunkiem przepływu prądu przez diodę), multimetr wskaże spadek napięcia w zakresie od 0,5 V do 0,7 V. W kierunku zaporowym (kiedy odwrócimy polaryzację sond), multimetr powinien pokazać brak przewodzenia, czyli wartość "OL" lub "1". Jeśli wszystkie cztery diody w mostku wykazują takie zachowanie, możemy być pewni jego sprawności.
Czerwona flaga nr 1: Zwarcie – kiedy multimetr pokazuje blisko 0V w obie strony
Najczęstszym uszkodzeniem mostka jest zwarcie jednej lub więcej diod. Objawia się to tym, że dioda zaczyna przewodzić prąd w obu kierunkach. Jak to rozpoznać multimetrem? W przypadku zwarcia, przy pomiarze w kierunku przewodzenia, otrzymamy wartość bliską zera (np. 0,1-0,2 V), a po odwróceniu sond i pomiarze w kierunku zaporowym, również zobaczymy niską wartość, a nie "OL". Jeśli multimetr pokazuje niskie napięcie w obu kierunkach dla danej pary diod, oznacza to, że są one zwarte i mostek jest uszkodzony.
Czerwona flaga nr 2: Przerwa – kiedy multimetr nie pokazuje przewodzenia w żadną stronę
Drugim typem uszkodzenia jest przerwa w obwodzie diody. W takiej sytuacji dioda przestaje przewodzić prąd w ogóle, niezależnie od kierunku. Jak to zdiagnozować? Jeśli po przyłożeniu sond w kierunku przewodzenia (np. AC do "+") multimetr pokazuje "OL" lub "1", a nie wartość w zakresie 0,5-0,7 V, oznacza to, że dioda jest przerwana. Podobnie, jeśli po odwróceniu sond nadal widzimy "OL", potwierdza to brak przewodzenia. Przerwa w którejkolwiek z diod dyskwalifikuje mostek jako sprawny.
A co, jeśli mój miernik nie ma funkcji testu diody? Metoda alternatywna
Nie każdy multimetr jest wyposażony w dedykowaną funkcję testu diody. Na szczęście, istnieją sposoby, aby sprawdzić mostek prostowniczy nawet za pomocą prostszego miernika, wykorzystując pomiar rezystancji.
Jak wykorzystać pomiar rezystancji (omomierz) do diagnostyki mostka?
Jeśli Twój multimetr nie ma trybu testu diody, przełącz pokrętło na funkcję pomiaru rezystancji, czyli omomierz (oznaczony grecką literą Omega, Ω). Podobnie jak w przypadku testu diody, będziemy sprawdzać przewodzenie w obu kierunkach. Przyłóż sondy do wyprowadzeń mostka i obserwuj wskazania. Pamiętaj, że w tym trybie będziemy analizować oporność, a nie spadek napięcia.
Interpretacja wyników w kiloomach: niska vs. wysoka oporność
W przypadku pomiaru rezystancji, sprawna dioda powinna wykazywać niską oporność w kierunku przewodzenia (np. kilkadziesiąt do kilkuset omów, w zależności od multimetru i konkretnej diody) i bardzo wysoką oporność (nieskończoność, "OL") w kierunku zaporowym. Jeśli po odwróceniu sond nadal widzisz niską oporność, oznacza to zwarcie. Natomiast jeśli w obu kierunkach (zarówno przewodzenia, jak i zaporowym) widzisz bardzo wysoką oporność ("OL"), oznacza to przerwę w diodzie. Podobnie jak poprzednio, należy sprawdzić wszystkie cztery diody wchodzące w skład mostka.
Praktyczne scenariusze usterek – kiedy podejrzewać mostek?
Czasami warto przyjrzeć się konkretnym sytuacjom, w których uszkodzenie mostka prostowniczego jest szczególnie prawdopodobne. Znajomość tych scenariuszy może przyspieszyć diagnozę.
Problemy w aucie: migające światła i niedoładowany akumulator a rola mostka w alternatorze
Wspomniane wcześniej objawy, takie jak świecąca kontrolka ładowania, przygasające światła czy problemy z akumulatorem, są niemal podręcznikowym przykładem awarii mostka prostowniczego w samochodzie. Kiedy diody w mostku alternatora ulegną uszkodzeniu (czy to przez zwarcie, czy przerwę), alternator nie jest w stanie efektywnie ładować akumulatora. W skrajnych przypadkach, uszkodzony mostek może nawet powodować "falowanie" prądu, co objawia się niestabilną pracą świateł czy deski rozdzielczej. Według danych Elektroda.pl, jest to jedna z najczęstszych przyczyn problemów z ładowaniem w pojazdach.
Przeczytaj również: Jak wlać olej do sprzęgła hydrokinetycznego: 5 błędów do uniknięcia
Sprzęt RTV/AGD nagle przestał działać? Sprawdź mostek w zasilaczu
Podobnie w przypadku urządzeń elektronicznych, nagłe zaprzestanie działania, brak reakcji na włączenie, czy też niestabilna praca (np. telewizor sam się wyłącza) często wskazują na problem z zasilaczem. A w zasilaczu, zaraz za transformatorem sieciowym (lub bezpośrednio po wejściu sieciowym w zasilaczach impulsowych), znajduje się właśnie mostek prostowniczy. Jego uszkodzenie uniemożliwia dostarczenie odpowiedniego, stabilnego napięcia stałego do dalszych układów, co skutkuje opisanymi objawami. Jeśli więc Twój sprzęt nagle "umarł", sprawdzenie mostka w jego zasilaczu jest jednym z pierwszych kroków diagnostycznych, które warto podjąć.
