Jak sprawdzić szynę CAN - Objawy, pomiary, interpretacja

Szyna CAN to krwiobieg każdego nowoczesnego samochodu, odpowiedzialny za płynną komunikację między setkami elektronicznych modułów. Kiedy coś idzie nie tak z tą "autostradą danych", problemy mogą objawiać się w najbardziej nieoczekiwany sposób, od świecących kontrolek po niedziałające systemy komfortu. Ten artykuł to praktyczny przewodnik, który krok po kroku pokaże Ci, jak samodzielnie zdiagnozować potencjalne usterki szyny CAN, wyjaśniając, jak korzystać z podstawowych narzędzi i interpretować wyniki pomiarów.

Dlaczego sprawna szyna CAN jest kręgosłupem Twojego auta?

Szyna CAN, czyli Controller Area Network, to zaawansowany system komunikacji, który zrewolucjonizował sposób funkcjonowania nowoczesnych pojazdów. Wyobraź sobie ją jako cyfrową autostradę, po której nieustannie przemieszczają się dane informacje o pracy silnika, prędkości kół, temperaturze silnika, stanie poduszek powietrznych, a nawet preferencjach klimatyzacji czy ustawieniach radia. Wszystkie te dane są wymieniane między poszczególnymi jednostkami sterującymi, znanymi jako ECU (Electronic Control Unit).

Dzięki tej szybkiej i niezawodnej wymianie informacji, różne systemy w samochodzie mogą ze sobą współpracować w sposób zintegrowany. To właśnie szyna CAN umożliwia na przykład systemowi ABS reagowanie na podstawie danych o prędkości z czujników kół, które są jednocześnie wykorzystywane przez sterownik silnika czy system kontroli trakcji. Bez niej nowoczesne samochody, z ich zaawansowanymi systemami bezpieczeństwa i komfortu, po prostu nie mogłyby funkcjonować.

Szyna CAN – co to właściwie jest i za co odpowiada?

Szyna CAN to protokół komunikacyjny zaprojektowany z myślą o pojazdach, charakteryzujący się wysoką niezawodnością i odpornością na zakłócenia. Jej fizyczna budowa opiera się najczęściej na skręconej parze przewodów: jednej linii nazywanej CAN High (CAN-H) i drugiej, CAN Low (CAN-L). Komunikacja odbywa się poprzez wysyłanie pakietów danych, które są odczytywane przez wszystkie podłączone do szyny sterowniki. Kluczowe jest to, że protokół ten pozwala na szybką i efektywną wymianę informacji, nawet w trudnych warunkach elektromagnetycznych panujących w samochodzie.

Od silnika po multimedia: Jak moduły w samochodzie rozmawiają ze sobą?

Współczesne auto to zbiór kilkudziesięciu, a nawet ponad stu sterowników, z których każdy odpowiada za określony obszar działania pojazdu. Sterownik silnika zarządza pracą jednostki napędowej, skrzynia biegów decyduje o przełożeniach, systemy bezpieczeństwa takie jak ABS czy ESP monitorują i korygują tor jazdy, a moduły komfortu sterują szybami, zamkami czy klimatyzacją. Wszystkie te moduły, aby działać harmonijnie i optymalnie, muszą stale wymieniać ze sobą informacje. Na przykład, sterownik silnika potrzebuje danych o prędkości pojazdu z czujników kół (przekazywanych przez ABS), aby móc dostosować parametry pracy. Podobnie, system multimedialny może potrzebować informacji o prędkości, aby dostosować głośność muzyki. Szyna CAN jest tym medium, które umożliwia tę nieustanną "rozmowę" między wszystkimi elementami elektronicznymi pojazdu.

Kontrolki na desce i niedziałające szyby – jak rozpoznać, że problemem jest szyna CAN?

Awaria szyny CAN to jeden z tych problemów, które potrafią przyprawić o prawdziwy ból głowy. Dlaczego? Ponieważ rzadko kiedy objawia się ona jednym, oczywistym symptomem. Zamiast tego, kierowca może zaobserwować lawinę pozornie niepowiązanych ze sobą usterek, które pojawiają się nagle i w dużej liczbie. To właśnie ta mnogość i przypadkowość objawów powinna nas skłonić do podejrzenia problemów z komunikacją między sterownikami.

Najczęstsze objawy, których nie możesz zignorować

• Świecące się kontrolki na desce rozdzielczej, często dotyczące systemów bezpieczeństwa, takich jak ABS, ESP, kontrola trakcji czy poduszki powietrzne.
• Niespodziewane problemy z działaniem modułów komfortu: niedomykające się szyby, brak reakcji centralnego zamka, nieprawidłowe działanie klimatyzacji lub ogrzewania.
• Problemy z uruchomieniem silnika, jego nierówna praca, gaśnięcie lub wejście w tryb awaryjny.
• Komunikaty o błędach na desce rozdzielczej, wskazujące na problemy z różnymi systemami jednocześnie.
• Niespodziewane wyłączenia się systemów multimedialnych lub nawigacji.

Błędy komunikacji – co mówi komputer diagnostyczny?

Kiedy podłączymy do samochodu tester diagnostyczny, awaria szyny CAN zazwyczaj manifestuje się w postaci kodów błędów wskazujących na "brak komunikacji" lub "błąd magistrali CAN" pomiędzy konkretnymi sterownikami. Na przykład, tester może pokazać, że nie ma kontaktu ze sterownikiem ABS, klimatyzacji czy modułem komfortu. Ważne jest, aby pamiętać, że problemem niekoniecznie jest sam sterownik, ale właśnie brak możliwości wymiany danych przez szynę CAN. Według danych Elektro-BIP, szyna CAN jest kluczowa dla prawidłowego działania wszystkich modułów w pojeździe, a jej zakłócenia mogą prowadzić do kaskadowych błędów w całym systemie.

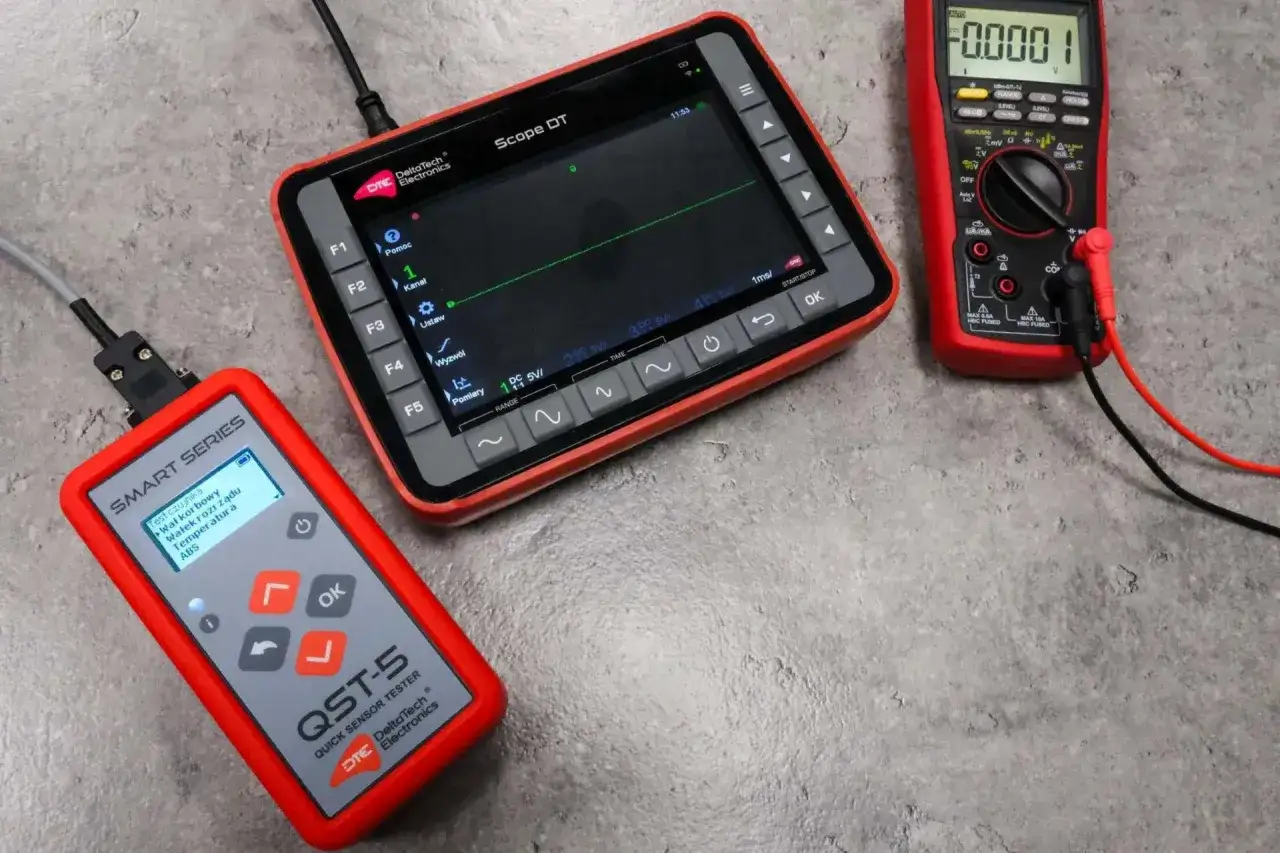

Niezbędnik diagnosty: Jakich narzędzi będziesz potrzebować?

Aby skutecznie zdiagnozować problemy z szyną CAN, potrzebujesz odpowiednich narzędzi. Na szczęście, podstawowe pomiary można wykonać za pomocą sprzętu, który często znajduje się w garażu każdego majsterkowicza lub jest łatwo dostępny. Do bardziej zaawansowanej analizy sygnału niezbędne będą jednak specjalistyczne urządzenia.

Multimetr – Twoje narzędzie pierwszego kontaktu

Multimetr to absolutna podstawa w diagnostyce samochodowej, a także w przypadku szyny CAN. Pozwala on na wykonanie dwóch kluczowych pomiarów: rezystancji oraz napięcia. Dzięki tym prostym testom można wstępnie ocenić stan magistrali i zidentyfikować najczęstsze problemy, takie jak przerwy, zwarcia czy nieprawidłowe poziomy napięcia.

Oscyloskop – kiedy potrzebujesz zobaczyć, a nie tylko zmierzyć?

Multimetr jest świetny do pomiaru wartości uśrednionych, ale szyna CAN to dynamiczny system, w którym sygnały zmieniają się bardzo szybko. Aby zobaczyć rzeczywisty przebieg tych zmian, zidentyfikować zakłócenia, impulsy czy nieprawidłowe kształty fal, niezbędny jest oscyloskop. Najlepiej sprawdzi się tutaj oscyloskop dwukanałowy, który pozwoli na jednoczesne obserwowanie sygnałów na liniach CAN-H i CAN-L. Jest to narzędzie, które pozwala zajrzeć "głębiej" i zdiagnozować problemy, których multimetr po prostu nie jest w stanie wykryć.

Profesjonalne testery CAN – dla kogo są przeznaczone?

Na rynku dostępne są również specjalistyczne analizatory szyny CAN, które oferują znacznie więcej niż tylko pomiar napięcia czy rezystancji. Są to urządzenia dedykowane dla profesjonalnych warsztatów, które potrafią analizować poszczególne ramki danych, monitorować ruch sieciowy, identyfikować źródła błędów i pomagać w zaawansowanym programowaniu sterowników. Dla typowego użytkownika, który chce zdiagnozować problem w swoim samochodzie, oscyloskop i multimetr są zazwyczaj wystarczające.

Diagnostyka krok po kroku: Pomiar rezystancji szyny CAN

Pomiar rezystancji szyny CAN to pierwszy i często najprostszy krok w diagnozowaniu potencjalnych problemów. Pozwala on szybko ocenić, czy na końcach magistrali znajdują się prawidłowe rezystory terminujące, które są kluczowe dla stabilności komunikacji.

Bezpieczeństwo przede wszystkim: Jak przygotować auto do pomiaru?

• Odłącz akumulator: Zanim przystąpisz do pomiaru rezystancji, bezwzględnie odłącz klemę ujemną akumulatora. Jest to kluczowe dla bezpieczeństwa, aby uniknąć uszkodzenia elektroniki pojazdu oraz samego miernika.
• Upewnij się, że kluczyk jest wyjęty ze stacyjki.

Gdzie szukać pinów CAN? Lokalizacja w gnieździe OBD-II

• Standardowe gniazdo diagnostyczne OBD-II, zazwyczaj umieszczone pod deską rozdzielczą po stronie kierowcy, jest najłatwiejszym miejscem do przeprowadzenia pomiarów.
• Piny odpowiedzialne za komunikację szyny CAN to:
• Pin 6: CAN High (CAN-H)
• Pin 14: CAN Low (CAN-L)
• Podłącz sondy multimetru do tych właśnie pinów.

Jak interpretować wynik? Co oznacza 60 Ω, 120 Ω, a co 0 Ω?

• Około 60 Ω: To prawidłowy wynik. Oznacza on, że na obu końcach magistrali CAN znajdują się prawidłowo działające rezystory terminujące o wartości 120 Ω, które są połączone równolegle.
• Około 120 Ω: Taki odczyt może sugerować, że jeden z rezystorów terminujących jest uszkodzony, nieobecny lub występuje przerwa w obwodzie na jednej z linii CAN.
• Około 0 Ω: Wskazuje na zwarcie między przewodami CAN-H i CAN-L. Komunikacja jest wtedy niemożliwa.
• Brak odczytu (nieskończoność): Oznacza całkowitą przerwę w obwodzie, np. przerwany przewód lub brak połączenia.

Diagnostyka krok po kroku: Sprawdzanie napięcia na szynie CAN

Po sprawdzeniu rezystancji, kolejnym ważnym krokiem jest pomiar napięcia na liniach CAN-H i CAN-L. Ten pomiar najlepiej wykonać przy włączonym zapłonie (silnik nie musi pracować), ponieważ wtedy szyna CAN jest aktywna i wymienia dane. Pamiętaj, że multimetr pokaże wartości uśrednione, co jest ważne przy interpretacji wyników.

Jak poprawnie zmierzyć napięcie multimetrem przy włączonym zapłonie?

• Podłącz sondę ujemną multimetru do masy pojazdu (np. do punktu masowego na karoserii lub do ujemnej klemy akumulatora).
• Sondą dodatnią dotknij kolejno pinów CAN-H (pin 6 w OBD-II) i CAN-L (pin 14 w OBD-II).
• Włącz zapłon w samochodzie.
• Odczytaj wartości napięcia na wyświetlaczu multimetru dla każdej z linii.

CAN-H i CAN-L: Jakie wartości napięcia są prawidłowe?

• Stan spoczynku (recesywny): W sytuacji, gdy żadne dane nie są aktywnie transmitowane, napięcie na obu liniach, CAN-H i CAN-L, powinno wynosić około 2.5 V. Multimetr zazwyczaj pokaże właśnie taką wartość.
• Podczas transmisji danych (dominujący): Kiedy dane są wysyłane, linie CAN-H i CAN-L przyjmują przeciwstawne stany. Napięcie na CAN-H wzrasta do około 3.5 V, a na CAN-L spada do około 1.5 V. Multimetr, uśredniając te dynamiczne zmiany, pokaże wartość bliższą stanowi spoczynku, ale może być ona nieco niższa lub wyższa w zależności od intensywności transmisji.

Co oznaczają nietypowe odczyty napięcia?

• Stałe wysokie lub niskie napięcie na jednej linii: Jeśli jedna z linii ma stale napięcie bliskie 0V lub 5V (lub innej wartości odbiegającej od normy), może to wskazywać na zwarcie do masy lub zasilania, albo na uszkodzenie sterownika.
• Brak napięcia (0V) na obu liniach: Może oznaczać całkowitą przerwę w obwodzie, brak zasilania dla modułów komunikacyjnych lub problem z samym protokołem.
• Napięcia znacznie odbiegające od podanych wartości: Wskazują na zakłócenia, problemy z terminacją lub uszkodzenie przewodów.

Diagnostyka dla zaawansowanych: Jak wykorzystać oscyloskop?

Oscyloskop jest narzędziem, które pozwala nam "zobaczyć" to, czego nie jest w stanie pokazać multimetr. W przypadku szyny CAN, pozwala on na analizę rzeczywistego przebiegu sygnału, co jest kluczowe do wykrycia subtelnych zakłóceń, nieprawidłowych impulsów czy problemów z synchronizacją danych.

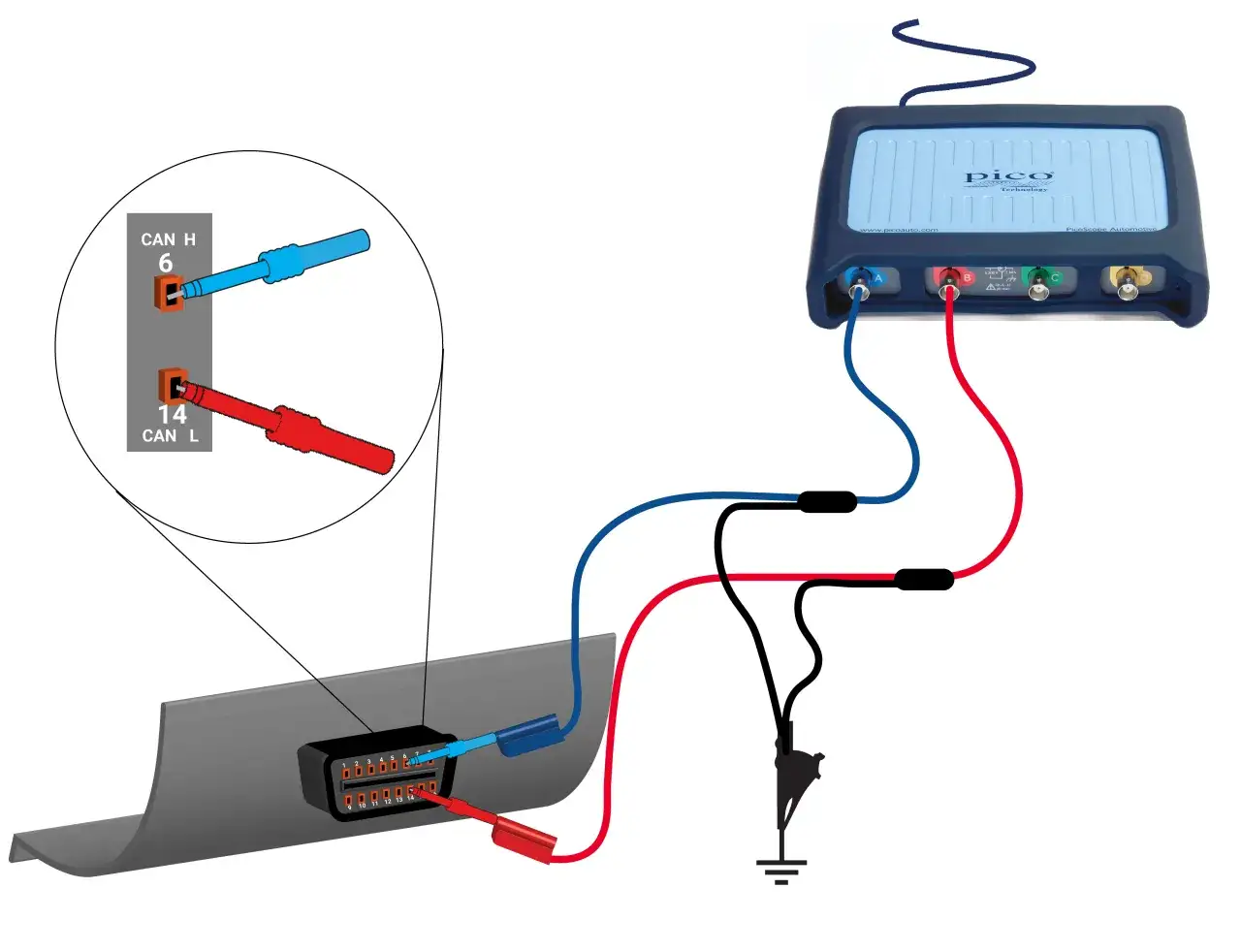

Podłączanie oscyloskopu do szyny CAN – praktyczne wskazówki

• Użyj dwukanałowego oscyloskopu. Podłącz pierwszy kanał do linii CAN-H, a drugi do linii CAN-L.
• Najbezpieczniejszym sposobem jest użycie sond oscyloskopowych z odpowiednimi adapterami lub bezpośrednie wpięcie się w piny gniazda OBD-II (piny 6 i 14).
• Alternatywnie, jeśli masz dostęp do wiązki przewodów CAN, możesz wpiąć się bezpośrednio w przewody CAN-H i CAN-L, pamiętając o dobrym kontakcie i izolacji.
• Ustaw odpowiednią skalę czasową (np. mikrosekundy na działkę) i napięciową (np. 1V lub 2V na działkę), aby uzyskać czytelny obraz sygnału.

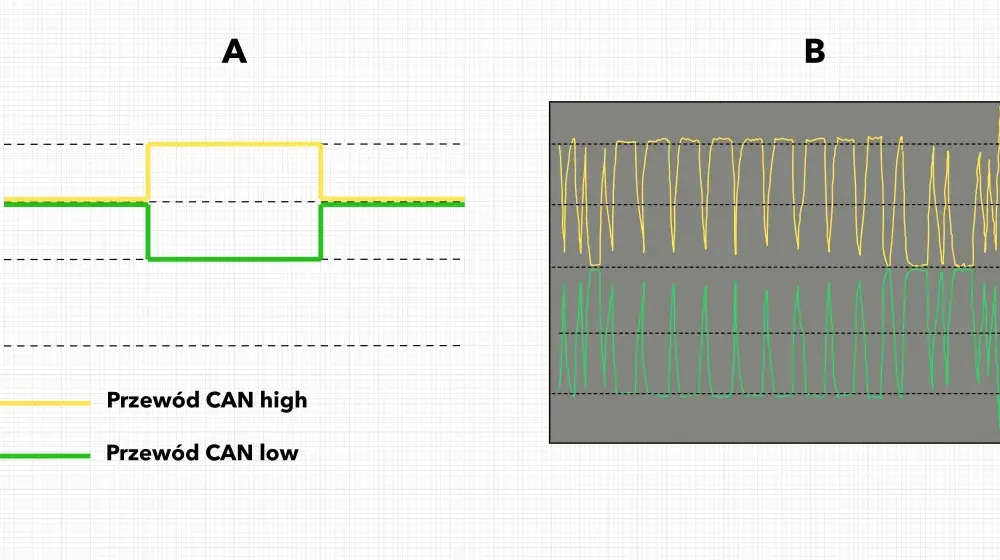

Wzorcowy sygnał CAN – jak powinien wyglądać prawidłowy przebieg?

Prawidłowy sygnał na szynie CAN powinien charakteryzować się wyraźnym, lustrzanym odbiciem między liniami CAN-H i CAN-L. W stanie spoczynku (recesywnym) obie linie utrzymują napięcie ok. 2.5V. Kiedy dane są transmitowane (stan dominujący), linia CAN-H podnosi się do ok. 3.5V, a linia CAN-L opada do ok. 1.5V. Oscyloskop powinien pokazywać te zmiany jako wyraźne prostokątne impulsy, z płaskimi stanami dominującymi i recesywnymi, oraz szybkim przejściem między nimi. Charakterystyczne są również tzw. "edge" zbocza sygnału, które powinny być ostre i czyste.

Zwarcie, przerwa, zakłócenia – jak rozpoznać popularne usterki na oscylogramie?

• Zwarcie przewodów CAN-H i CAN-L: Na oscylogramie obie linie sygnałowe będą się zlewać w jeden, często płaski przebieg, pokazujący albo stan wysoki, albo niski, albo brak jakiejkolwiek zmiany.
• Przerwa w obwodzie: Na jednej lub obu liniach sygnał może całkowicie zaniknąć, pokazując linię prostą na poziomie 0V (jeśli jest to przerwa do masy) lub brak jakiejkolwiek aktywności.
• Zakłócenia: Mogą objawiać się jako nieregularne "szumy" nakładające się na prawidłowy sygnał, zniekształcone impulsy, lub nieprawidłowe stany przejściowe. Mogą one być spowodowane przez inne urządzenia elektryczne w samochodzie lub uszkodzenia samej wiązki.
• Zwarcie do masy lub zasilania: Jedna z linii będzie utrzymywać stałe napięcie bliskie 0V (zwarcie do masy) lub 12V (zwarcie do zasilania), podczas gdy druga linia może zachowywać się w miarę normalnie lub również być zakłócona.

Najczęstsze usterki szyny CAN i ich przyczyny

Zrozumienie, co najczęściej psuje się w szynie CAN, pozwala na szybsze zlokalizowanie problemu. Choć sama szyna jest zaprojektowana do pracy w trudnych warunkach, pewne rodzaje uszkodzeń zdarzają się częściej niż inne.

Problem #1: Zwarcie przewodów CAN-H i CAN-L

Do zwarcia między przewodami CAN-H i CAN-L dochodzi najczęściej w wyniku uszkodzenia izolacji. Może to być spowodowane przetarciem przewodów w wyniku wibracji, zgnieceniem wiązki podczas montażu lub napraw, a także działaniem wilgoci lub agresywnych substancji chemicznych. Kiedy te dwa przewody się zetkną, uniemożliwia to prawidłową transmisję danych, ponieważ linie te powinny pracować w przeciwstawnych stanach.

Problem #2: Przerwa w obwodzie lub uszkodzony rezystor terminujący

Przerwa w obwodzie może wystąpić na skutek przecięcia przewodu, obluzowania złącza, lub korozji styków. Brak ciągłości obwodu uniemożliwia dotarcie sygnału do wszystkich sterowników. Podobnie, uszkodzenie lub brak jednego z rezystorów terminujących (zazwyczaj 120 Ω) na końcach magistrali zaburza jej prawidłowe działanie, prowadząc do odbić sygnału i błędów komunikacji.

Problem #3: Zwarcie do masy lub zasilania

Gdy przewód CAN-H lub CAN-L zetknie się z masą pojazdu lub z przewodem zasilającym (np. 12V), zakłóca to prawidłowe napięcia na linii. Skutkuje to błędami w transmisji danych, ponieważ sterowniki nie są w stanie odczytać poprawnych stanów logicznych. Przyczyną może być uszkodzona izolacja przewodów w pobliżu elementów metalowych lub przewodzących prąd.

Problem #4: Uszkodzony sterownik (ECU) zakłócający pracę sieci

Czasami problemem nie jest sama wiązka przewodów, ale jeden z podłączonych do niej sterowników. Uszkodzony sterownik może wysyłać błędne dane, "śmieci" do sieci, lub całkowicie blokować komunikację, nie pozwalając innym modułom na wymianę informacji. W takiej sytuacji, nawet jeśli sama szyna CAN jest fizycznie sprawna, komunikacja może być niemożliwa.

Znalazłem usterkę – co dalej? Praktyczne porady naprawcze

Po zdiagnozowaniu problemu, kluczowe jest jego właściwe usunięcie. Nawet jeśli udało Ci się zlokalizować usterkę, sposób jej naprawy ma ogromne znaczenie dla dalszej niezawodności systemu.

Lokalizacja fizycznego uszkodzenia – gdzie najczęściej szukać problemu?

• W okolicach drzwi i klap: Przewody CAN często przechodzą przez gumowe przelotki między nadwoziem a drzwiami lub klapą bagażnika. Są one narażone na zginanie i przetarcia.
• Pod wykładzinami podłogowymi: Wilgoć i uszkodzenia mechaniczne mogą pojawić się w miejscach, gdzie wiązki są ukryte pod wykładziną.
• W pobliżu elementów podwozia: Wibracje i narażenie na czynniki zewnętrzne mogą powodować uszkodzenia przewodów biegnących wzdłuż podwozia.
• W komorze silnika: Wysoka temperatura i agresywne płyny mogą wpływać na stan izolacji przewodów.
• W okolicach sterowników: Luźne wtyczki lub uszkodzenia przewodów przy samych modułach.

Naprawa wiązki elektrycznej – o czym należy pamiętać?

• Używaj odpowiednich narzędzi: Do profesjonalnej naprawy przewodów potrzebne są narzędzia do ściągania izolacji, lutownica, cyna, topnik oraz koszulki termokurczliwe.
• Zapewnij dobrą izolację: Po lutowaniu lub skręceniu przewodów, należy je dokładnie zaizolować, najlepiej za pomocą koszulek termokurczliwych z klejem, które zapewnią szczelność i ochronę przed wilgocią.
• Stosuj przewody o odpowiednim przekroju: Wymieniając uszkodzony fragment wiązki, używaj przewodów o identycznym lub większym przekroju, aby zapewnić prawidłową przewodność.
• Dbaj o estetykę i porządek: Po naprawie, zabezpiecz wiązkę taśmą izolacyjną lub peszlem, tak aby była ona jak najlepiej chroniona przed przyszłymi uszkodzeniami.

Przeczytaj również: Najlepszy grill gazowy dla osób ceniących sobie mobilność

Kiedy diagnostyka domowa to za mało i czas udać się do specjalisty?

• Brak odpowiedniego sprzętu: Jeśli nie posiadasz oscyloskopu lub dedykowanych testerów CAN, a podstawowe pomiary multimetrem nie przyniosły jednoznacznych rezultatów.
• Podejrzenie uszkodzenia sterownika (ECU): Wymiana lub naprawa sterowników to zadanie dla wykwalifikowanych specjalistów, często wymagające specjalistycznego oprogramowania.
• Skomplikowane usterki mechaniczne wiązki: Jeśli uszkodzenie jest rozległe lub trudno dostępne, profesjonalny warsztat dysponuje narzędziami i wiedzą, aby je skutecznie naprawić.
• Potrzeba programowania lub adaptacji: Po wymianie niektórych sterowników lub naprawie złożonych systemów, konieczne może być przeprogramowanie lub adaptacja modułów, co wymaga specjalistycznego sprzętu diagnostycznego.
