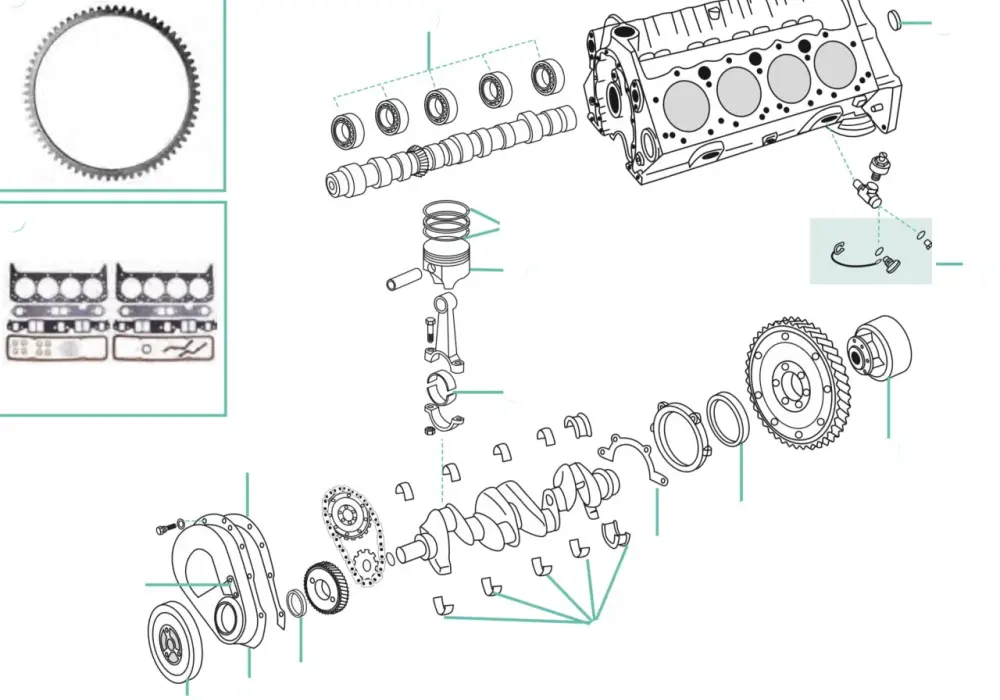

Schemat silnika Volvo 2.4 D5 - Kompletny przewodnik po legendzie

Poszukiwanie szczegółowych schematów silnika Volvo 2.4 D5 jest naturalnym krokiem dla każdego, kto chce dogłębnie zrozumieć działanie tej cenionej jednostki napędowej. Niezależnie od tego, czy planujesz samodzielną diagnostykę, drobne naprawy, czy po prostu chcesz lepiej poznać serce swojego Volvo, posiadanie dokładnej wiedzy technicznej jest nieocenione. W tym przewodniku przyjrzymy się bliżej budowie i kluczowym układom silnika D5, aby ułatwić Ci zrozumienie jego mechanizmów.

Dlaczego silnik 2.4 D5 to legenda Volvo i co musisz o nim wiedzieć, zanim zaczniesz naprawę?

Silnik Volvo 2.4 D5, oznaczany kodem D5244T, to prawdziwa legenda w gamie szwedzkiego producenta. Produkowany przez niemal dwie dekady, od 2001 do 2017 roku, zdobył uznanie za swoją niezawodność, kulturę pracy i osiągi. Jego pięciocylindrowa konstrukcja, bazująca na sprawdzonych rozwiązaniach, sprawiła, że stał się wyborem wielu kierowców ceniących sobie połączenie mocy z trwałością. Zrozumienie jego budowy to pierwszy krok do utrzymania go w doskonałej kondycji przez długie lata.

Krótka historia sukcesu: od Euro 3 do Euro 6

Ewolucja silnika D5 odzwierciedla postęp technologiczny i coraz bardziej restrykcyjne normy emisji spalin. Pierwsze wersje, spełniające normę Euro 3, były prostsze konstrukcyjnie i uchodziły za niezwykle trwałe. Kolejne generacje, wprowadzające rozwiązania takie jak filtr cząstek stałych (DPF), klapy wirowe w kolektorze dolotowym czy wtryskiwacze piezoelektryczne, musiały sprostać wymaganiom norm Euro 4, Euro 5, a nawet Euro 6. Te zmiany, choć poprawiały ekologię i osiągi, wprowadzały też nowe potencjalne punkty awarii, dlatego tak ważne jest rozróżnianie poszczególnych wersji.

Oznaczenia silnika D5 – jak rozszyfrować kod D5244T i znaleźć swoją wersję?

Kod silnika D5244T jest kluczem do identyfikacji konkretnej wersji jednostki napędowej. Rozszyfrowanie go pozwala na szybkie określenie jego podstawowych cech. Litery "D5" oznaczają oczywiście silnik Diesla o mocy z rodziny D5. Kolejne cyfry, np. "24", wskazują na pojemność silnika (2.4 litra). "4" często odnosi się do liczby cylindrów (w tym przypadku pięć, ale oznaczenia mogą być różne w zależności od producenta i systemu kodowania). Litera "T" zazwyczaj informuje o zastosowaniu turbodoładowania. Dokładne oznaczenie, często umieszczone na bloku silnika lub tabliczce znamionowej, pozwala na precyzyjne dobranie części zamiennych i informacji serwisowych.

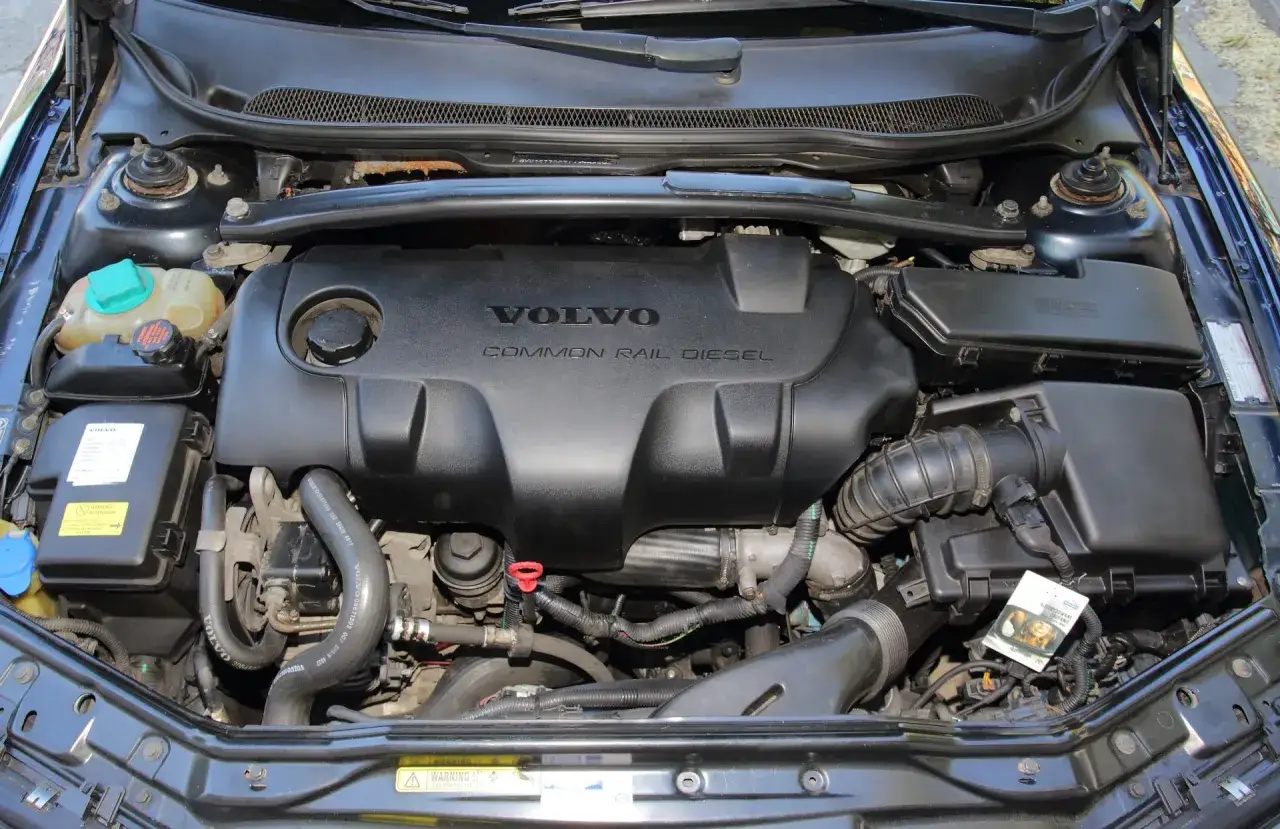

Nie każdy D5 jest taki sam – kluczowe różnice między generacjami silnika

Zrozumienie ewolucji silnika 2.4 D5 jest absolutnie kluczowe dla każdego mechanika i właściciela Volvo. Różnice między generacjami nie są kosmetyczne dotyczą fundamentalnych elementów konstrukcji, które bezpośrednio wpływają na sposób diagnozowania i naprawy. Ignorowanie tych subtelności może prowadzić do błędnych decyzji serwisowych i niepotrzebnych kosztów.

I Generacja (2001-2005, Euro 3) – schemat budowy i charakterystyka najtrwalszej wersji

Pierwsza generacja silnika D5, spełniająca normę Euro 3, jest często uznawana za najbardziej pancerną i najmniej problematyczną. Jej schemat budowy charakteryzuje się prostotą. Zazwyczaj nie znajdziemy tu filtra cząstek stałych (DPF), co eliminuje problemy z jego zapychaniem i regeneracją. Turbosprężarka jest sterowana podciśnieniowo, a układ recyrkulacji spalin (EGR) jest prostszy. Kluczowym elementem układu wtryskowego są wtryskiwacze elektromagnetyczne firmy Bosch. Są one bardziej odporne na zanieczyszczenia i relatywnie tanie w regeneracji, co stanowi dużą zaletę przy serwisowaniu starszych egzemplarzy.

II Generacja (2005-2009, Euro 4) – co zmieniło wprowadzenie DPF i klap wirowych?

Wprowadzenie normy Euro 4 przyniosło znaczące zmiany w budowie silnika D5. Druga generacja to przede wszystkim filtr cząstek stałych (DPF), który wymagał dodatkowej obsługi i był potencjalnym źródłem problemów, zwłaszcza przy krótkich trasach. Kolejną istotną nowością były klapy wirowe (swirl) w kolektorze dolotowym. Ich zadaniem jest optymalizacja przepływu powietrza i mieszanki paliwowo-powietrznej, jednak z czasem mogą ulec zablokowaniu przez nagar, prowadząc do spadku mocy. W tej generacji zaczęto stosować również wtryskiwacze piezoelektryczne Bosch, które oferują większą precyzję, ale ich regeneracja jest znacznie droższa. Przykładem tej generacji jest silnik o mocy 185 KM, często oznaczany jako D5244T4.

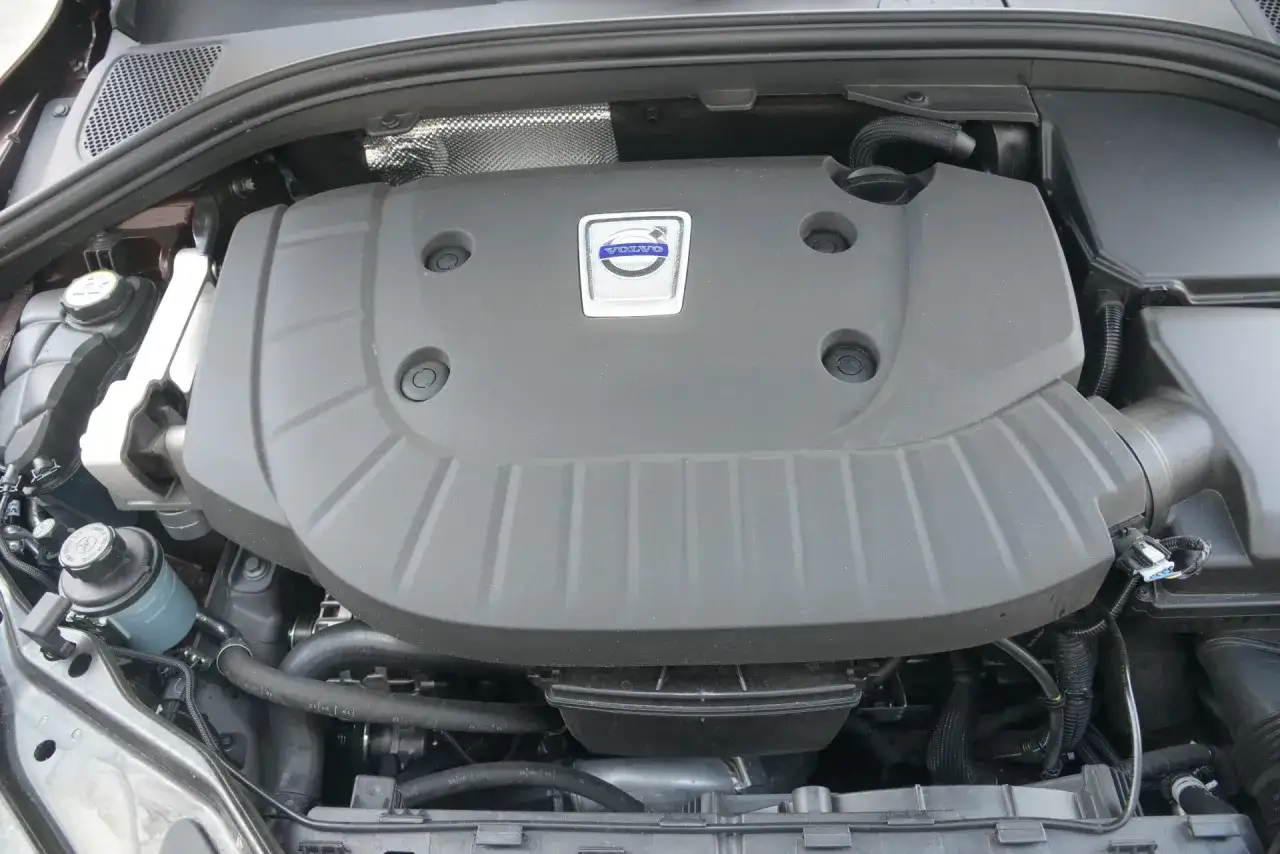

III Generacja (2009-2017, Euro 5/6) – podwójne turbo i zaawansowany osprzęt na schematach

Trzecia generacja silnika D5 to szczyt jego rozwoju technologicznego, zorientowany na spełnienie norm Euro 5 i Euro 6. W mocniejszych wariantach (np. 205 KM, 215 KM) wprowadzono podwójne turbodoładowanie (bi-turbo), które zapewnia lepszą reakcję na niskich obrotach i wyższą moc. Układ wtryskowy został zmodernizowany, pracując pod jeszcze wyższym ciśnieniem (nawet 1800 bar), co przekłada się na lepszą atomizację paliwa i efektywniejsze spalanie. System oczyszczania spalin stał się bardziej rozbudowany, obejmując coraz bardziej zaawansowane technologie. Choć te modyfikacje zwiększyły wydajność, uczyniły silnik bardziej złożonym i wymagającym w serwisowaniu.

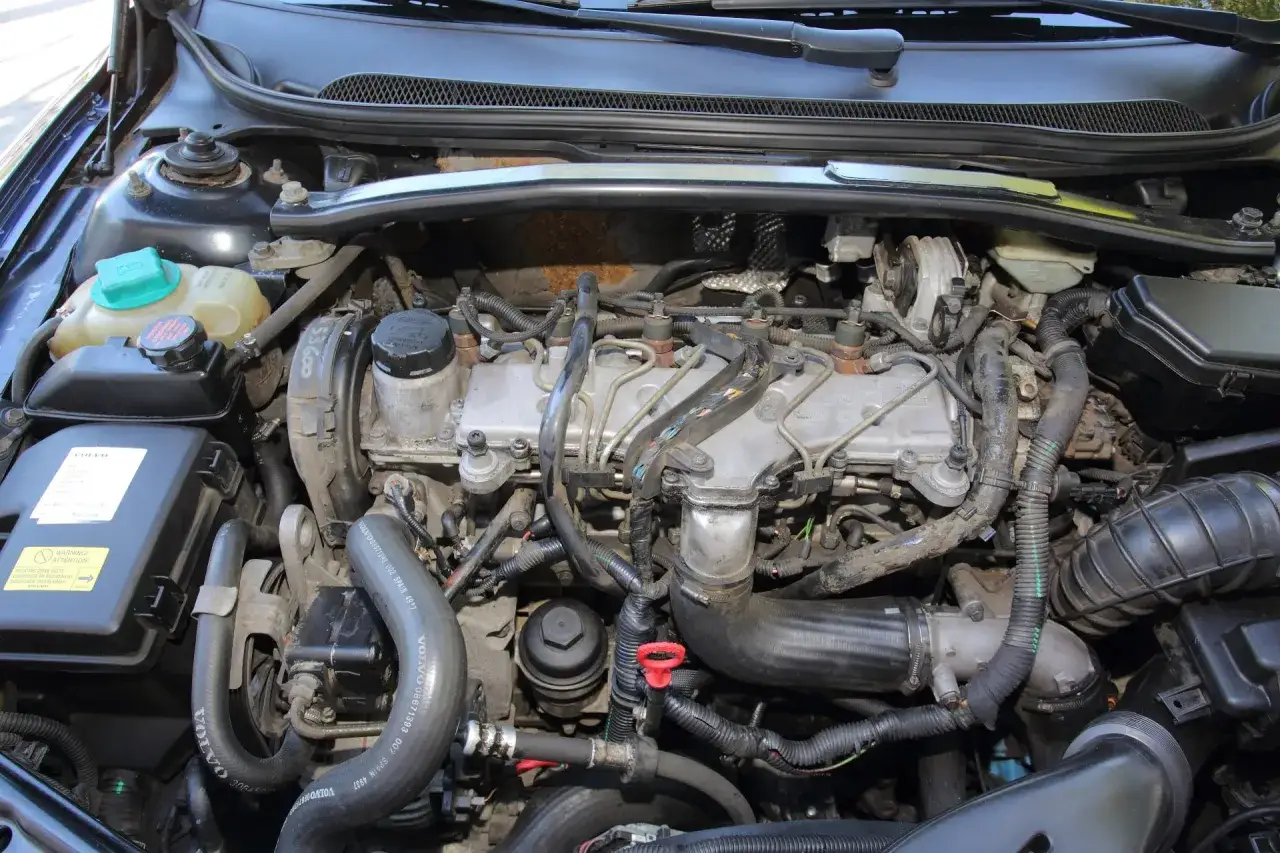

Ogólny schemat silnika Volvo 2.4 D5 – gdzie znajdują się kluczowe komponenty?

Zanim zagłębimy się w poszczególne układy, warto stworzyć sobie ogólny mentalny schemat silnika 2.4 D5. Poznanie lokalizacji kluczowych komponentów z różnych perspektyw ułatwi identyfikację potencjalnych problemów i zrozumienie wzajemnych powiązań między elementami silnika.

Widok od przodu: lokalizacja rozrządu, pompy wody i napędu osprzętu

Patrząc na silnik od strony, gdzie zazwyczaj znajduje się koło pasowe wału korbowego, widzimy przede wszystkim układ rozrządu. Jest on napędzany paskiem, który współpracuje z kołami zębatymi na wałkach rozrządu i wale korbowym. Tam również zlokalizowana jest pompa wody, często napędzana przez pasek rozrządu lub osprzętu. W dalszej części znajdują się elementy napędzające osprzęt silnika: alternator, sprężarka klimatyzacji, a w niektórych wersjach także pompa wspomagania układu kierowniczego. Wszystkie te elementy są połączone za pomocą pasków i napinaczy.

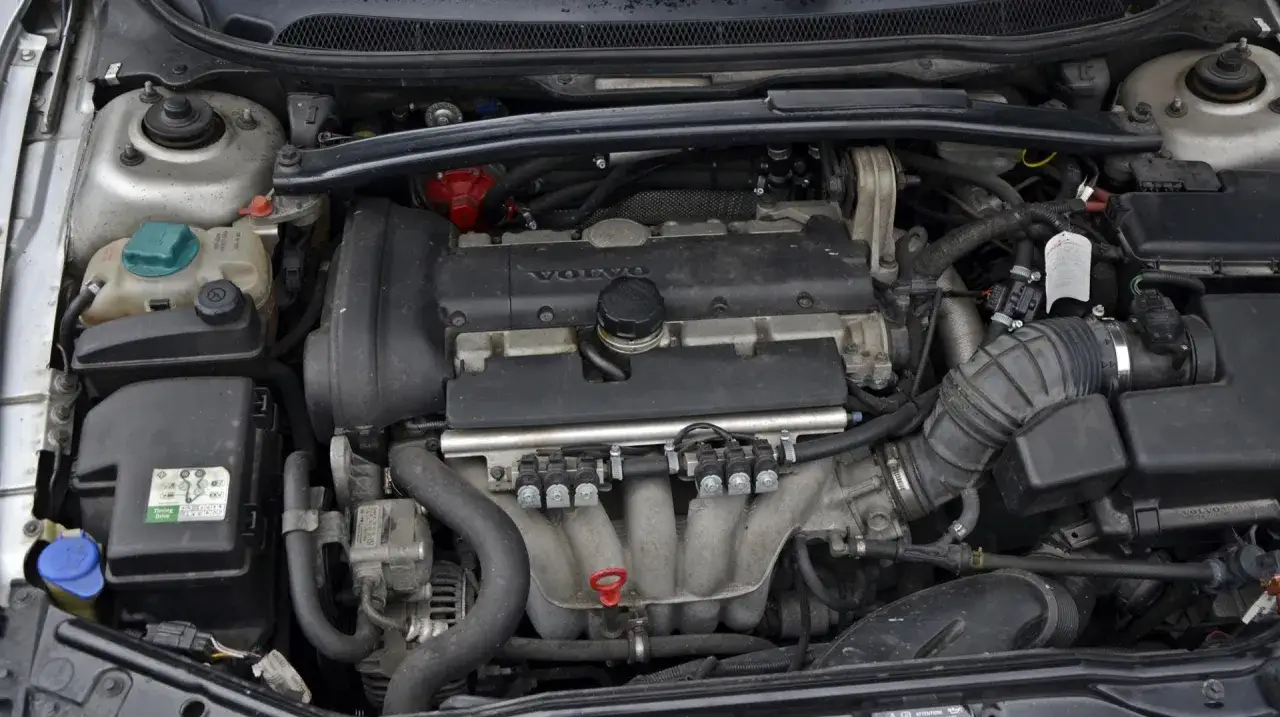

Widok od góry: układ wtryskowy, kolektor dolotowy i pokrywa zaworów

Po otwarciu maski i spojrzeniu na górną część silnika, naszym oczom ukazuje się szereg ważnych komponentów. Centralne miejsce zajmuje pokrywa zaworów, pod którą kryją się mechanizmy zaworowe. Bezpośrednio z niej wychodzą przewody paliwowe do wtryskiwaczy, które są zamontowane w głowicy. Nad nimi biegnie szyna Common Rail, dystrybuująca paliwo pod wysokim ciśnieniem do każdego wtryskiwacza. Z drugiej strony silnika znajduje się kolektor dolotowy, który w nowszych generacjach zawiera wspomniane już klapy wirowe (swirl). Widoczne są również przewody układu dolotowego, doprowadzające powietrze z turbosprężarki.

Widok od strony skrzyni biegów: koło dwumasowe i jego rola

Od strony połączenia silnika ze skrzynią biegów znajduje się jeden z kluczowych elementów układu napędowego koło dwumasowe. Jego główną rolą jest tłumienie drgań skrętnych generowanych przez pracujący silnik Diesla, zanim trafią one do skrzyni biegów i dalej do układu napędowego. Dzięki temu praca silnika jest płynniejsza, a elementy układu przeniesienia napędu są mniej obciążone. Awaria koła dwumasowego objawia się zazwyczaj stukami, wibracjami przy ruszaniu i na biegu jałowym, a jego wymiana jest kosztowna.

Schemat rozrządu 2.4 D5 – klucz do bezawaryjnej pracy silnika

Układ rozrządu w silniku 2.4 D5 jest jednym z najbardziej krytycznych elementów. Jego prawidłowe działanie zapewnia synchronizację między ruchem wału korbowego a wałków rozrządu, co jest niezbędne do właściwego napełniania cylindrów mieszanką i usuwania spalin. Jakakolwiek nieprawidłowość w tym układzie może prowadzić do poważnych uszkodzeń, a nawet zniszczenia silnika.

Jak poprawnie ustawić znaki? Szczegółowy diagram dla mechanika

Precyzyjne ustawienie znaków rozrządu jest absolutnie fundamentalne podczas jego wymiany lub regulacji. Kluczowe punkty referencyjne znajdują się zazwyczaj na wałku rozrządu (często na jednym z jego kół zębatych), wale korbowym (na kole pasowym lub kole zamachowym) oraz, w niektórych konfiguracjach, na pompie wtryskowej. Ustawienie tych znaków musi być idealnie zsynchronizowane, zgodnie ze specyfikacją producenta. Wymaga to często specjalistycznych narzędzi blokujących, które zapobiegają przesunięciu się elementów podczas pracy. Nawet drobne odchylenie może spowodować kolizję tłoków z zaworami.

Rola paska osprzętu i jego wpływ na rozrząd – dlaczego jego awaria jest tak groźna?

Pasek osprzętu, choć pozornie niezwiązany bezpośrednio z pracą zaworów, może mieć katastrofalny wpływ na układ rozrządu. Jego zadaniem jest napędzanie alternatora, pompy klimatyzacji czy pompy wspomagania. Jeśli pasek osprzętu ulegnie zerwaniu, może on wpaść w obszar pracy paska rozrządu. W takiej sytuacji zerwanie paska rozrządu jest niemal pewne, co prowadzi do natychmiastowego zatrzymania silnika i potencjalnie bardzo kosztownej kolizji tłoków z zaworami. Dlatego regularna kontrola stanu paska osprzętu i jego napinacza jest równie ważna, jak dbałość o sam rozrząd.

Wymiana rozrządu krok po kroku – na co zwrócić szczególną uwagę?

Schemat układu wtryskowego Common Rail – serce Twojego Volvo

Układ wtryskowy Common Rail to serce każdego nowoczesnego silnika Diesla, w tym Volvo 2.4 D5. Odpowiada on za precyzyjne dostarczenie paliwa do komór spalania pod bardzo wysokim ciśnieniem, co przekłada się na moc, kulturę pracy i ekonomię silnika.

Budowa układu w I generacji (wtryskiwacze elektromagnetyczne)

W pierwszej generacji silnika D5 (Euro 3) stosowano układ Common Rail z wtryskiwaczami elektromagnetycznymi firmy Bosch. Są one sterowane przez sygnał elektryczny z modułu sterującego silnika (ECU). Ich główną zaletą jest stosunkowo prosta konstrukcja, dobra odporność na zanieczyszczenia w paliwie i, co najważniejsze, niższe koszty regeneracji w porównaniu do nowszych rozwiązań. Mimo to, wciąż wymagają one paliwa dobrej jakości, a ich awaria może objawiać się nierówną pracą silnika, spadkiem mocy lub problemami z uruchomieniem.

Diagram układu w II i III generacji (wtryskiwacze piezoelektryczne)

W drugiej i trzeciej generacji silnika D5 (Euro 4, 5, 6) nastąpiła istotna zmiana wprowadzono wtryskiwacze piezoelektryczne. Technologia piezoelektryczna pozwala na szybsze i bardziej precyzyjne otwieranie oraz zamykanie wtryskiwacza, co umożliwia realizację większej liczby wtrysków na cykl pracy silnika. Przekłada się to na lepsze spalanie, niższe emisje i wyższą moc. Niestety, wtryskiwacze piezoelektryczne są znacznie droższe w zakupie i regeneracji, a także bardziej wrażliwe na jakość paliwa i zanieczyszczenia. Ich awaria jest zazwyczaj znacznie bardziej kosztowna dla właściciela pojazdu.

Lokalizacja pompy wysokiego ciśnienia i szyny paliwowej

Sercem układu Common Rail jest pompa wysokiego ciśnienia, która zasila paliwem tzw. szynę paliwową (ang. Common Rail). W silniku Volvo 2.4 D5 pompa wysokiego ciśnienia jest zazwyczaj umieszczona z przodu silnika, napędzana przez pasek rozrządu lub specjalny łańcuch. Szyna paliwowa to gruby metalowy przewód biegnący wzdłuż głowicy silnika, do którego podłączone są przewody paliwowe prowadzące do poszczególnych wtryskiwaczy. Pompa ta odpowiada za utrzymanie stałego, bardzo wysokiego ciśnienia paliwa w szynie, niezależnie od obciążenia silnika.

Układ dolotowy i jego tajemnice – schemat kolektora i przepływ powietrza

Układ dolotowy w silniku 2.4 D5 odgrywa kluczową rolę w dostarczaniu odpowiedniej ilości powietrza do spalania. Jego złożoność, zwłaszcza w nowszych generacjach, może być źródłem wielu problemów, dlatego warto mu się przyjrzeć bliżej.

Diagram kolektora z klapami wirowymi (swirl) – jak to działa i co się psuje?

W kolektorze dolotowym silnika D5, szczególnie w generacjach Euro 4 i nowszych, znajdują się klapy wirowe (swirl). Ich zadaniem jest generowanie zawirowania strumienia powietrza w cylindrach, co poprawia mieszanie się powietrza z paliwem i efektywność spalania, zwłaszcza na niskich obrotach. Niestety, z czasem klapy te mogą ulec zablokowaniu przez nagromadzący się nagar i sadzę. Zablokowane klapy mogą powodować spadek mocy, nierówną pracę silnika, a nawet błędy sygnalizowane przez komputer pokładowy. Ich naprawa często polega na demontażu kolektora i mechanicznym usunięciu nagaru lub wymianie całego elementu.

Rola i umiejscowienie turbosprężarki (mono i bi-turbo)

Turbosprężarka jest nieodłącznym elementem silnika D5, odpowiedzialnym za zwiększenie mocy poprzez wtłaczanie do cylindrów większej ilości powietrza. W starszych generacjach (Euro 3) stosowano zazwyczaj turbosprężarkę o stałej geometrii łopatek, sterowaną podciśnieniowo. W nowszych wersjach, zwłaszcza tych o wyższej mocy, pojawiło się podwójne turbodoładowanie (bi-turbo). Układ ten często składa się z mniejszej turbosprężarki, która szybko reaguje na niskich obrotach, i większej, która przejmuje pracę przy wyższych obrotach. Turbosprężarki w silniku D5 zazwyczaj umiejscowione są z boku silnika, w pobliżu kolektora wydechowego.

Schemat układu recyrkulacji spalin (EGR) i jego wpływ na pracę silnika

Układ recyrkulacji spalin (EGR) ma za zadanie obniżenie emisji tlenków azotu (NOx) poprzez ponowne wprowadzenie części spalin do kolektora dolotowego. W silniku D5, podobnie jak w innych jednostkach wysokoprężnych, zawór EGR może ulec zanieczyszczeniu nagarem i zablokowaniu w pozycji otwartej lub zamkniętej. Zablokowany w pozycji otwartej zawór EGR powoduje spadek mocy, nierówną pracę silnika na biegu jałowym, a nawet gaśnięcie silnika, ponieważ do cylindrów trafia zbyt duża ilość spalin zamiast świeżego powietrza. Jego czyszczenie lub wymiana jest często konieczna do przywrócenia prawidłowej pracy silnika.

Schemat układu podciśnienia w silniku D5 – często niedoceniany, a kluczowy

Układ podciśnienia w silniku 2.4 D5, choć często pomijany podczas analizy, jest niezwykle ważny dla prawidłowego funkcjonowania wielu systemów. Odpowiada on za sterowanie kluczowymi elementami, a jego nieszczelności mogą prowadzić do nieoczekiwanych problemów.

Do czego służy podciśnienie? Sterowanie turbiną i poduszkami silnika

Podciśnienie w silniku D5 jest generowane przez pompę próżniową, często zintegrowaną z pompą oleju lub napędzaną przez wałek rozrządu. Jest ono wykorzystywane do sterowania pracą turbosprężarki (szczególnie w starszych wersjach, gdzie steruje kierownicami lub zaworem upustowym) oraz do pracy poduszek silnika. Poduszki silnika wykorzystujące podciśnienie aktywnie tłumią drgania, poprawiając komfort jazdy. Nieszczelności w układzie podciśnienia mogą prowadzić do nieprawidłowego działania turbiny (np. przeładowanie lub brak mocy) oraz do zwiększonych wibracji przenoszonych na nadwozie.

Typowy schemat przewodów podciśnienia w wersji Euro 3

W pierwszej generacji silnika D5 (Euro 3), układ podciśnienia jest stosunkowo prosty. Składa się z kilku gumowych przewodów, które łączą pompę próżniową z zaworem sterującym turbosprężarką oraz z zaworem EGR. Kluczowe punkty to często rozgałęzienia przewodów i zawory zwrotne. Schemat ten, choć prosty, jest podatny na pękanie gumowych wężyków, co prowadzi do utraty szczelności i problemów z pracą silnika.

Jak zdiagnozować nieszczelności w układzie podciśnienia?

Diagnozowanie nieszczelności w układzie podciśnienia wymaga systematycznego podejścia. Pierwszym krokiem jest wizualna inspekcja wszystkich przewodów pod kątem pęknięć, przetarć czy rozluźnionych połączeń. Typowe objawy nieszczelności to spadek mocy silnika, niestabilna praca na biegu jałowym, nierówna praca turbosprężarki (np. świszczenie lub brak reakcji). Bardziej zaawansowane metody obejmują użycie dymownicy, która pozwala na dokładne zlokalizowanie miejsca wycieku podciśnienia poprzez obserwację ulatniającego się dymu.

Najczęstsze usterki silnika 2.4 D5 i jak schemat pomaga w ich diagnozie

Znając schemat budowy silnika 2.4 D5, możemy znacznie łatwiej zdiagnozować i zrozumieć najczęściej występujące usterki. Wiedza o tym, gdzie dany komponent się znajduje i jak działa, jest kluczem do szybkiego i trafnego postawienia diagnozy.

Problem z klapami wirowymi – jak rozpoznać i gdzie szukać przyczyny na schemacie?

Problemy z klapami wirowymi (swirl) to jedna z typowych bolączek silników D5, zwłaszcza tych z drugiej i trzeciej generacji. Objawy to przede wszystkim wyraźny spadek mocy, zwłaszcza przy przyspieszaniu, oraz nierówna praca silnika. Na schemacie kolektora dolotowego możemy zlokalizować mechanizm klap wirowych. Przyczyna awarii leży zazwyczaj w nagromadzeniu nagaru, który blokuje ruch klap. Lokalizacja kolektora dolotowego na schemacie pozwala mechanikowi wiedzieć, gdzie rozpocząć demontaż i czyszczenie.

Nieszczelny dolot i intercooler – objawy i lokalizacja uszkodzeń

Nieszczelności w układzie dolotowym, obejmującym również intercooler (chłodnicę powietrza doładowującego), to kolejna częsta przyczyna problemów. Objawy to charakterystyczne syczenie dochodzące spod maski, spadek mocy, zwiększone zużycie paliwa, a czasem nawet kopcenie z wydechu. Na schemacie układu dolotowego możemy zidentyfikować wszystkie połączenia, węże i sam intercooler. Najczęstsze miejsca uszkodzeń to pęknięcia w gumowych wężach łączących turbosprężarkę z intercoolerem i intercooler z kolektorem dolotowym, a także uszkodzenia samego rdzenia intercoolera.

Przeczytaj również: Jak bez stresu wymontować alternator w Ford Focus 1.8 TDCI krok po kroku

Awarie czujników – które sensory najczęściej zawodzą i gdzie ich szukać?

Nowoczesne silniki, w tym D5, polegają na pracy wielu czujników. Najczęściej zawodzącymi są: czujnik ciśnienia doładowania (odpowiada za monitorowanie ciśnienia generowanego przez turbosprężarkę), czujniki temperatury spalin (niezbędne do prawidłowej pracy DPF), a także czujnik wałka rozrządu i wału korbowego (kluczowe dla synchronizacji pracy silnika). Awaria każdego z nich może prowadzić do różnych objawów, od błędów silnika po utratę mocy i problemy z uruchomieniem. Lokalizacja tych czujników na schemacie silnika jest niezbędna do ich szybkiej diagnostyki i wymiany.
