Ustawienie rozrządu w silnikach Volvo 2.5 Turbo to zadanie, które wymaga nie tylko precyzji, ale i dogłębnej wiedzy technicznej. Zaniedbanie tej procedury może prowadzić do kosztownych awarii, dlatego dokładne zrozumienie każdego etapu jest absolutnie kluczowe. Ten artykuł jest Waszym przewodnikiem po tajnikach prawidłowego ustawienia rozrządu w tych popularnych jednostkach napędowych. Dowiecie się, dlaczego jest to tak ważne, jakie narzędzia będą Wam potrzebne i jak krok po kroku przeprowadzić całą operację, minimalizując ryzyko błędów.

Dlaczego precyzyjne ustawienie rozrządu w Volvo 2.5T jest absolutnie kluczowe?

Zacznijmy od sedna sprawy. Silnik 2.5 Turbo od Volvo to konstrukcja, w której rozrząd odgrywa rolę dyrygenta precyzyjnie synchronizuje pracę wału korbowego z wałkami rozrządu, sterując otwieraniem i zamykaniem zaworów. Kiedy ten delikatny balans zostaje zaburzony, konsekwencje mogą być bardzo poważne. Mówimy tu nie tylko o utracie mocy, nierównej pracy silnika czy irytującej kontrolce "check engine" w skrajnych przypadkach, przy znacznym przestawieniu rozrządu, dochodzi do kolizji zaworów z tłokami. To scenariusz, który oznacza praktycznie pewne, bardzo drogie uszkodzenie jednostki napędowej. Dlatego właśnie precyzja jest tu absolutnie najważniejsza.

W silnikach Volvo 2.5T mamy do czynienia z układem zmiennych faz rozrządu, czyli VVT (Variable Valve Timing). To technologia, która pozwala na optymalizację pracy silnika w zależności od obciążenia i obrotów. Dzięki VVT silnik może pracować wydajniej, oferować lepszy moment obrotowy w szerszym zakresie obrotów i spalać paliwo efektywniej. Jednakże, aby VVT działało poprawnie, jego ustawienie musi być idealnie zsynchronizowane z resztą układu rozrządu. Nieprawidłowe ustawienie kół zmiennych faz rozrządu może skutkować nie tylko spadkiem osiągów, ale także błędami w pracy silnika, które trudno zdiagnozować bez znajomości specyfiki tego układu.

Przygotowanie do pracy: co musisz mieć, zanim zaczniesz?

Zanim na dobre zabierzecie się za demontaż, upewnijcie się, że macie wszystko, co niezbędne. Praca nad rozrządem bez odpowiednich narzędzi to prosta droga do frustracji i potencjalnych błędów. Oto lista rzeczy, które powinny znaleźć się w Waszym warsztacie:

• Blokada wałków rozrządu: To absolutnie kluczowe narzędzie. Zapobiega obracaniu się wałków rozrządu podczas pracy i jest niezbędna do utrzymania ich we właściwej pozycji. Warto wiedzieć, że wiele zestawów blokad jest uniwersalnych i pasuje również do silników Forda 2.5T (kody HUBA, HUWA, HYDA), z którymi silniki Volvo 2.5T dzielą wiele wspólnych cech konstrukcyjnych.
• Klucze dynamometryczne: Precyzja jest tutaj kluczowa, a klucze dynamometryczne są jedynym sposobem na dotrzymanie specyfikacji momentów dokręcania. Potrzebne będą przynajmniej dwa jeden do mniejszych momentów (np. dla śrub kół VVT) i jeden do większych (np. dla centralnej śruby wału korbowego).
• Nietypowe klucze Torx: W przypadku silników Volvo 2.5T często potrzebne są klucze Torx, zwłaszcza do śrub mocujących koła zmiennych faz rozrządu. Upewnijcie się, że macie komplet tych nietypowych rozmiarów.
• Standardowy zestaw kluczy i nasadek: Oczywiście, nie obejdzie się bez podstawowych narzędzi, takich jak klucze płasko-oczkowe, nasadki, śrubokręty czy szczypce.

Wymiana samego paska rozrządu to idealna okazja, aby wymienić również inne elementy, które pracują w podobnych warunkach i mają ograniczoną żywotność. Zapobiega to konieczności ponownego demontażu w niedługim czasie, gdyby któryś z tych elementów uległ awarii. Zawsze wymieniajcie razem z paskiem:

• Pasek rozrządu: Oczywiście, to podstawa. Wybierajcie produkty renomowanych producentów.
• Rolka napinacza: Odpowiada za prawidłowe napięcie paska. Zużyta rolka może prowadzić do przeskoczenia paska lub jego przedwczesnego zerwania.
• Rolki prowadzące: Podobnie jak napinacz, zapewniają prawidłowe prowadzenie paska.
• Pompa wody: Jeśli jest napędzana paskiem rozrządu, jej wymiana razem z rozrządem jest standardową procedurą. Awaria pompy wody po wymianie rozrządu oznacza ponowny demontaż.

Zanim zaczniecie cokolwiek demontować, upewnijcie się, jaki dokładnie kod silnika znajduje się w Waszym Volvo. Najczęściej spotykane warianty to B5254T, B5254T2, B5254T4. Dlaczego to ważne? Różne wersje silnika mogą mieć subtelne różnice w procedurze montażu, momentach dokręcania czy nawet w wymaganych narzędziach. Informacja o kodzie silnika zazwyczaj znajduje się na tabliczce znamionowej w komorze silnika lub w dowodzie rejestracyjnym pojazdu. Znając kod, możecie odnaleźć dokładną dokumentację serwisową dla Waszego konkretnego modelu.

Ustawienie rozrządu krok po kroku: precyzyjna instrukcja dla silnika 2.5 Turbo

Teraz przejdźmy do konkretów. Oto szczegółowa instrukcja, która poprowadzi Was przez proces ustawiania rozrządu. Pamiętajcie o zachowaniu spokoju i precyzji na każdym etapie.

1. Demontaż osprzętu i uzyskanie dostępu do rozrządu: Pierwszym krokiem jest uzyskanie swobodnego dostępu do przedniej części silnika, gdzie znajduje się obudowa rozrządu. Zazwyczaj wymaga to demontażu górnej osłony silnika, paska osprzętu, koła pasowego wału korbowego (często przytrzymując silnik od dołu), a także wszelkich innych elementów, które mogą blokować dostęp do obudowy rozrządu i koła pasowego wału korbowego. Czasami konieczne może być również zdemontowanie niektórych elementów układu chłodzenia lub mocowania silnika.

2. Ustawianie znaków jak znaleźć GMP (Górny Martwy Punkt) i zablokować wałki?: To kluczowy moment, który decyduje o poprawności całego ustawienia. Wał korbowy i wałki rozrządu muszą być ustawione na konkretne znaki fabryczne.

   • Instrukcja: Znak na kole wału korbowego musi być idealnie zgrany ze znacznikiem umieszczonym na obudowie pompy oleju.
   • Instrukcja: Jednocześnie, na końcach wałków rozrządu (widocznych po zdjęciu zaślepek lub czujników położenia wałka) znajdują się specjalne nacięcia. Te nacięcia muszą być ustawione idealnie poziomo, równolegle do płaszczyzny głowicy. To precyzyjne ustawienie jest niezbędne do prawidłowego montażu blokady wałków rozrządu.

3. Instalacja blokady wałków rozrządu najważniejszy element zabezpieczający: Po ustawieniu wałków w odpowiedniej pozycji, montujemy blokadę. Blokada jest zazwyczaj wkręcana w otwory na przeciwległych końcach wałków rozrządu (po stronie, gdzie nie ma kół pasowych) i pewnie utrzymuje wałki w tej samej pozycji. Jest to gwarancja, że wałki nie przestawią się podczas dalszych prac, takich jak demontaż paska czy napinacza.

4. Demontaż starego paska, napinacza i rolek prowadzących: Mając zablokowane wałki i ustawione znaki, możemy przystąpić do demontażu. Poluzujcie śrubę napinacza, co pozwoli na zdjęcie paska. Następnie odkręćcie i zdemontujcie rolkę napinacza, rolki prowadzące oraz pompę wody, jeśli jest napędzana paskiem rozrządu. Dokładnie oczyśćcie powierzchnie montażowe.

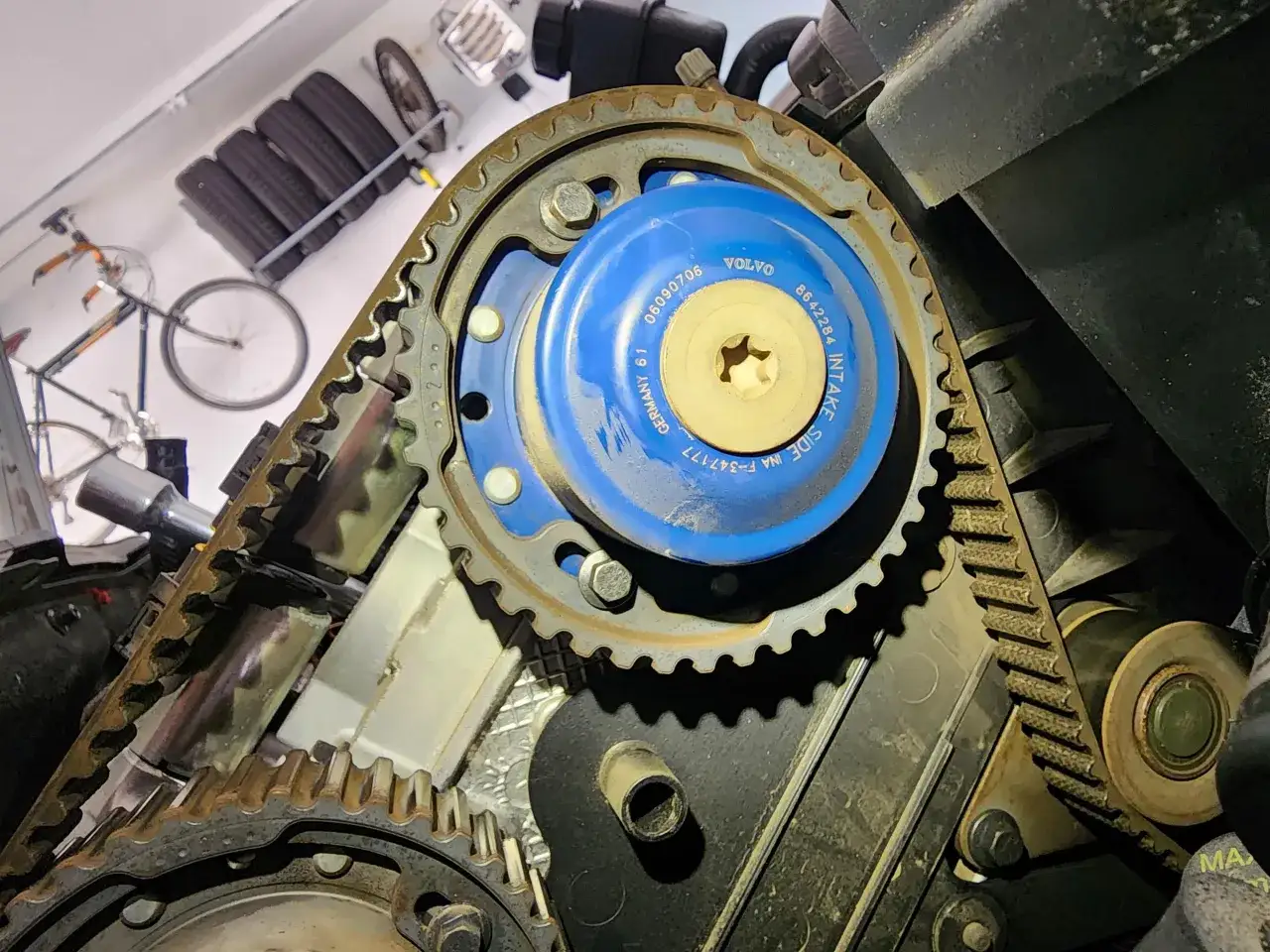

Sekret prawidłowej pracy: ustawienie kół zmiennych faz rozrządu (VVT)

Układ VVT to serce precyzji w tych silnikach, a jego prawidłowe ustawienie jest kluczowe dla optymalnej pracy jednostki napędowej. Oto, jak się z tym uporać:

• Pozycja zerowa wariatorów: Po zablokowaniu wałków rozrządu i przed założeniem nowego paska, koła zmiennych faz rozrządu (wariatory) muszą być ustawione w swojej pozycji zerowej.

  • Instrukcja: Po poluzowaniu centralnych śrub mocujących koła VVT, należy je obrócić ręcznie maksymalnie w prawo (zgodnie z ruchem wskazówek zegara) do momentu, aż poczujecie opór. Jest to ich bazowa, zerowa pozycja, od której zaczynamy ustawianie.

• Zakładanie nowego paska prawidłowa kolejność i technika: Teraz czas na nowy pasek. Pamiętajcie o prawidłowej kolejności jego założenia, aby zapewnić jego właściwe napięcie na wszystkich odcinkach.

  • Instrukcja: Pasek zakłada się, rozpoczynając od wału korbowego, następnie prowadząc go przez rolkę prowadzącą, koło wałka ssącego, koło wałka wydechowego, koło pompy wody (jeśli dotyczy) i na końcu naciągając go na rolkę napinacza. Ważne jest, aby pasek był już w tym momencie lekko napięty na odcinkach między kołami, bez luzów.

• Kasowanie luzów i finalne ustawienie kół VVT po założeniu paska: Po założeniu paska i wstępnym napięciu napinacza, przychodzi czas na finalne ustawienie kół VVT.

  • Instrukcja: Należy poluzować trzy śruby (zazwyczaj Torx) mocujące każde z kół VVT. Następnie, trzymając kluczem odpowiedni element na kole, dokręca się centralną śrubę koła. Ten ruch powoduje skasowanie wewnętrznego luzu w mechanizmie wariatora, ustawiając go precyzyjnie.

Finalizacja i kontrola: momenty dokręcania i pierwsze uruchomienie

Po wykonaniu kluczowych kroków związanych z montażem paska i kół VVT, musimy zadbać o prawidłowe dokręcenie wszystkich elementów i przeprowadzić kontrolę. Precyzja momentów dokręcania jest równie ważna, jak samo ustawienie znaków.

• Kluczowe momenty dokręcania: Poniżej znajdziecie przykładowe wartości, ale zawsze sprawdzajcie specyfikację dla Waszego konkretnego silnika.
  • Śruby główne wału korbowego w silniku B5254T: procedura jest wieloetapowa, zazwyczaj obejmuje dokręcanie wstępne (np. 20 Nm), dokręcanie główne (np. 60 Nm), a na końcu dodatkowe dokręcenie kątowe (np. o 90°).
  • Śruby kół VVT (M7): około 17-20 Nm.
  • Centralna śruba koła pasowego wału korbowego: 180 Nm.
  • Dodatkowo: Warto pamiętać, że niektóre śruby, zwłaszcza te mocujące koło pasowe wału korbowego lub elementy wałków rozrządu, są śrubami jednorazowego użytku (tzw. śruby typu T-T-Y) i muszą być wymienione na nowe.

• Procedura kontrolna: wykonanie dwóch obrotów wałem i weryfikacja znaków: Zanim zamontujemy wszystko z powrotem, musimy upewnić się, że nasza praca jest poprawna.

  • Instrukcja: Po dokręceniu wszystkich śrub zgodnie ze specyfikacją, należy ręcznie (nigdy rozrusznikiem!) wykonać dwa pełne obroty wałem korbowym w kierunku jego pracy.
  • Następnie: Po wykonaniu obrotów, ponownie ustawiamy wał korbowy na znak GMP i sprawdzamy, czy wszystkie znaki na wałkach rozrządu również idealnie się pokrywają. W tym momencie pasek powinien być prawidłowo napięty. Jeśli znaki się nie pokrywają, oznacza to błąd i konieczność powtórzenia procedury od początku.

• Montaż reszty osprzętu i bezpieczne pierwsze uruchomienie silnika: Gdy mamy pewność, że rozrząd jest ustawiony prawidłowo, możemy przystąpić do montażu wszystkich zdemontowanych elementów: osłon, pasków osprzętu, koła pasowego wału korbowego, czujników i innych. Upewnijcie się, że wszystko jest solidnie przykręcone i na swoim miejscu. Przed pierwszym uruchomieniem silnika po wymianie rozrządu, jeszcze raz sprawdźcie wszystkie połączenia i upewnijcie się, że nic nie zostało zapomniane ani poluzowane. Uruchomcie silnik i nasłuchujcie jego pracy. Powinna być równa, bez niepokojących dźwięków.

Najczęstsze błędy i jak ich unikać – czego absolutnie nie robić?

Nawet najbardziej doświadczeni mechanicy popełniają błędy, ale w przypadku rozrządu w Volvo 2.5T, niektóre pomyłki są szczególnie kosztowne. Oto kilka najczęstszych pułapek i sposoby, aby ich uniknąć.

Błąd #1: Ustawianie kół VVT "na kreskę" lub "na oko"

To chyba najczęstsza przyczyna problemów po wymianie rozrządu w tych silnikach. Wiele osób próbuje ustawić koła VVT, bazując na jakichś domniemanych "kreskach" lub po prostu "na oko", zakładając, że skoro wałki są zablokowane, to wszystko będzie dobrze. Nic bardziej mylnego! Układ VVT jest bardzo czuły na precyzję ustawienia. Nawet niewielkie odchylenie od pozycji zerowej może skutkować błędami w pracy silnika, zapaleniem się kontrolki "check engine" i znaczną utratą mocy. Zawsze stosujcie się do procedury obracania wariatorów maksymalnie w prawo do oporu, a następnie kasowania luzu po założeniu paska. Nie ma drogi na skróty.

Błąd #2: Pominięcie blokady wałków rozrządu

Niektórzy próbują oszczędzić czas lub po prostu nie mają odpowiedniej blokady, co prowadzi do krytycznego błędu pominięcia jej montażu. Bez blokady wałki rozrządu są wolne i mogą się przestawić w każdej chwili, zwłaszcza podczas napinania paska lub jego zakładania. Ryzyko jest ogromne: od trudności w ustawieniu znaków po, co gorsza, kolizję zaworów z tłokami. Blokada jest tania w porównaniu do potencjalnych kosztów naprawy silnika. To narzędzie, bez którego nie powinno się podchodzić do tego zadania.

Błąd #3: Nieprawidłowe napięcie paska objawy zbyt luźnego i zbyt napiętego paska

Napięcie paska rozrządu jest kluczowe dla jego żywotności i poprawnej pracy całego układu. Zarówno pasek zbyt luźny, jak i zbyt napięty, może spowodować problemy.

• Objawy zbyt luźnego paska: Może on przeskakiwać na kołach zębatych, co prowadzi do przestawienia rozrządu i potencjalnego uszkodzenia silnika. Może również wydawać charakterystyczne "cykanie" lub "piszczenie", zwłaszcza pod obciążeniem.
• Objawy zbyt napiętego paska: Powoduje on nadmierne obciążenie dla łożysk napinacza, rolek prowadzących, a także pompy wody. Może to prowadzić do ich szybszego zużycia, hałasu i w skrajnych przypadkach nawet do zerwania paska z powodu nadmiernego naprężenia.
