Przekaźnik świec żarowych to element, o którym wielu kierowców Diesli przypomina sobie dopiero, gdy silnik zaczyna sprawiać problemy. A przecież jego sprawność jest absolutnie kluczowa dla bezproblemowego rozruchu, zwłaszcza w chłodne dni. Ignorowanie objawów jego awarii może prowadzić do poważniejszych konsekwencji niż tylko frustrujący poranek przed garażem. W tym artykule zabiorę Was w podróż przez świat przekaźników świec żarowych od diagnozy, przez lokalizację, aż po ewentualną samodzielną wymianę. Bo przecież wiedza to pierwszy krok do oszczędności i pewności siebie za kierownicą.
Dlaczego ten mały element ma kluczowe znaczenie dla Twojego Diesla?
Silnik Diesla, w przeciwieństwie do benzynowego, nie korzysta ze świec zapłonowych. Zamiast tego, do zainicjowania procesu spalania paliwa w cylindrach wykorzystuje wysokie ciśnienie i temperaturę, które powstają w wyniku sprężania powietrza. Jednak w niskich temperaturach, samo sprężanie może nie wystarczyć do zapewnienia odpowiednich warunków do zapłonu. I tu właśnie wkracza do akcji przekaźnik świec żarowych. Jego fundamentalną rolą jest dostarczenie prądu do świec żarowych, które znajdują się w komorze spalania. Świece te rozgrzewają się do bardzo wysokiej temperatury, ułatwiając zapłon mieszanki paliwowo-powietrznej podczas rozruchu zimnego silnika.
Rola przekaźnika w procesie uruchamiania silnika – nie tylko w mroźne poranki
Przekaźnik świec żarowych działa jak inteligentny przełącznik. Po przekręceniu kluczyka w stacyjce, komputer sterujący silnikiem (ECU) analizuje szereg danych, w tym temperaturę silnika, odczytywaną przez czujnik temperatury. Jeśli temperatura jest poniżej pewnego progu (często około +5°C), ECU wysyła sygnał do przekaźnika, aby ten włączył zasilanie świec żarowych. W wielu nowoczesnych samochodach proces ten nie kończy się jednak na samym uruchomieniu silnika. Sterownik może kontynuować dogrzewanie świec przez pewien czas po odpaleniu, a nawet włączać je chwilowo podczas jazdy, jeśli temperatura silnika spadnie poniżej optymalnego poziomu. Ma to na celu poprawę kultury pracy silnika, zredukowanie emisji spalin i zapewnienie płynniejszego spalania, zwłaszcza w początkowej fazie pracy. To pokazuje, że funkcja przekaźnika jest znacznie bardziej złożona niż tylko "grzanie na zimę".
Przekaźnik a sterownik – poznaj różnicę, która ma znaczenie w Twoim aucie
W starszych konstrukcjach samochodów Diesel, często spotykamy się z prostymi przekaźnikami elektromagnetycznymi. Działają one na zasadzie elektromagnesu, który po otrzymaniu sygnału zamyka obwód i zasila wszystkie świece żarowe jednocześnie. Jednak w nowoczesnych silnikach, szczególnie tych z systemem wtrysku Common Rail, rolę tradycyjnego przekaźnika przejęły zaawansowane elektroniczne sterowniki świec żarowych. Te urządzenia oferują znacznie większe możliwości. Nie tylko sterują czasem i napięciem zasilania, ale potrafią indywidualnie zarządzać każdą świecą, diagnozować ich stan techniczny i optymalizować proces dogrzewania w celu poprawy wydajności silnika i redukcji szkodliwych emisji. Jak podaje iPartsExpert.pl, ta różnica w budowie i funkcjonalności jest kluczowa przy doborze odpowiedniej części zamiennej nie można po prostu zastąpić zaawansowanego sterownika prostym przekaźnikiem.
Twój Diesel ciężko odpala? 7 sygnałów, że przekaźnik świec żarowych może być winowajcą
Rozpoznanie problemu z przekaźnikiem świec żarowych nie zawsze jest oczywiste, ale istnieje kilka sygnałów, które powinny wzbudzić Twoją czujność. Zignorowanie ich może prowadzić do pogorszenia stanu technicznego silnika i innych podzespołów. Oto najczęstsze objawy, które mogą wskazywać na awarię tego kluczowego elementu.
Kontrolka świec żarowych "żyje własnym życiem" – co oznacza jej miganie, a co ciągłe świecenie?
Kontrolka świec żarowych na desce rozdzielczej to pierwszy sygnał ostrzegawczy. Jeśli po przekręceniu kluczyka w stacyjce kontrolka w ogóle się nie zapala, może to oznaczać problem z samym żarnikiem, ale także z przekaźnikiem lub jego sterowaniem. Zbyt krótkie świecenie sugeruje, że przekaźnik nie działa wystarczająco długo, aby odpowiednio rozgrzać świece. Z kolei zbyt długie świecenie może wskazywać na problem z odłączaniem zasilania przez przekaźnik lub jego awarię w trybie ciągłego grzania. Najbardziej niepokojącym sygnałem jest jednak miganie kontrolki. W wielu samochodach jest to kod błędu, który informuje o poważniejszej usterce w układzie świec żarowych lub ich sterowaniu, często wskazując właśnie na problem z przekaźnikiem.
Problem z porannym rozruchem, czyli walka z kluczykiem na zimnym silniku
To chyba najbardziej klasyczny objaw uszkodzenia przekaźnika. Gdy temperatura na zewnątrz spada, a Twój Diesel zaczyna mieć problemy z odpaleniem kręci długo, nie chce "złapać" lub wymaga wielokrotnego kręcenia rozrusznikiem możesz być pewien, że coś jest nie tak. Brak odpowiedniego podgrzania komory spalania przez świece żarowe sprawia, że mieszanka paliwowo-powietrzna ma znacznie trudniej się zapalić. W skrajnych przypadkach, gdy przekaźnik jest całkowicie niesprawny, silnik może po prostu odmówić posłuszeństwa, zwłaszcza w temperaturach poniżej zera.
Biały dym z rury wydechowej tuż po starcie – czy to wina przekaźnika?
Jeśli po uruchomieniu silnika z rury wydechowej wydobywa się obfity biały dym, który stopniowo ustępuje, może to być sygnał, że paliwo nie spala się prawidłowo w cylindrach. Dzieje się tak, gdy świece żarowe nie osiągnęły odpowiedniej temperatury i nie zapewniły wystarczającego podgrzania komory spalania. Niespalone paliwo jest wyrzucane do układu wydechowego, gdzie w kontakcie z gorącymi spalinami zamienia się w parę wodną, tworząc charakterystyczny biały dym. Jest to dowód na niepełne spalanie, które jest bezpośrednio związane z niedostatecznym działaniem układu żarowego.
Nierówna praca i szarpanie silnika przez pierwsze minuty – jak to powiązać z układem grzania?
Nawet jeśli silnik uda się uruchomić, jego praca przez pierwsze minuty może być daleka od ideału. Nierówna praca, szarpanie, niestabilne obroty to wszystko może być wynikiem różnic w temperaturze poszczególnych cylindrów. Jeśli przekaźnik nie zasila prawidłowo wszystkich świec żarowych, niektóre cylindry mogą być niedogrzane, co prowadzi do niepełnego spalania i zaburzeń w pracy jednostki napędowej. Dopiero po osiągnięciu przez silnik odpowiedniej temperatury pracy, problem może ustąpić, maskując pierwotną przyczynę.
Zwiększone zużycie paliwa w początkowej fazie jazdy
Niedogrzany silnik Diesla pracuje mniej efektywnie. Aby utrzymać go w ruchu, komputer sterujący silnikiem musi podawać bogatszą mieszankę paliwowo-powietrzną, co naturalnie przekłada się na zwiększone zużycie paliwa. Szczególnie zauważalne jest to w pierwszych minutach jazdy, gdy silnik próbuje osiągnąć swoją optymalną temperaturę pracy. Jeśli zauważasz, że Twój samochód "pije" więcej paliwa niż zwykle, zwłaszcza podczas porannych rozruchów, warto sprawdzić stan układu żarowego.
Błędy w komputerze pokładowym – kiedy warto podłączyć komputer?
Nowoczesne samochody są wyposażone w zaawansowane systemy diagnostyczne. Awaria przekaźnika świec żarowych, zwłaszcza w przypadku elektronicznych sterowników, często skutkuje zapisaniem odpowiedniego kodu błędu w pamięci komputera silnika. Odczytanie tych kodów za pomocą komputera diagnostycznego jest nieocenioną pomocą w precyzyjnym zlokalizowaniu usterki. Jeśli podejrzewasz problem z układem żarowym, a Twój samochód dodatkowo wyświetla jakieś komunikaty o błędach, wizyta u mechanika w celu podłączenia komputera diagnostycznego jest zdecydowanie wskazana.
Całkowity brak możliwości odpalenia silnika
W najbardziej drastycznym scenariuszu, niesprawny przekaźnik świec żarowych może uniemożliwić całkowicie uruchomienie silnika. Dzieje się tak, gdy przekaźnik jest całkowicie uszkodzony i nie przewodzi prądu do świec. W niskich temperaturach, brak podgrzewania komory spalania sprawia, że silnik Diesla po prostu nie ma szans na zapłon. Jest to sygnał, że problem wymaga natychmiastowej interwencji.
Jak samodzielnie zdiagnozować przekaźnik świec żarowych? Poradnik krok po kroku
Zdiagnozowanie przekaźnika świec żarowych nie musi być domeną wyłącznie mechaników. Wiele prostych testów można wykonać samodzielnie, dysponując podstawowymi narzędziami. Kluczem jest metodyczne podejście i zrozumienie, czego szukamy.

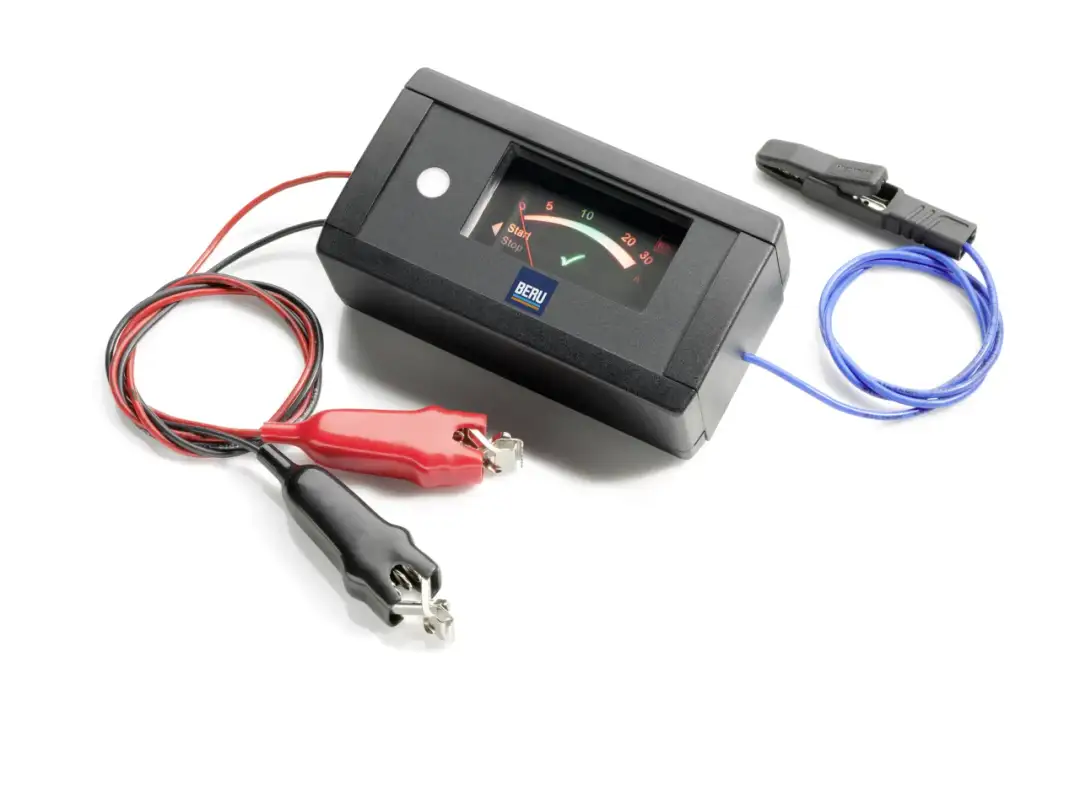

Test dla początkujących: prosta metoda weryfikacji bez specjalistycznych narzędzi
Najprostszym sposobem na wstępną weryfikację jest sprawdzenie, czy po włączeniu zapłonu na przewodach zasilających świece żarowe pojawia się napięcie. Potrzebny będzie Ci jedynie żarówka testowa lub po prostu słuch nasłuchiwanie charakterystycznego "cyknięcia" przekaźnika po włączeniu zapłonu może już wiele powiedzieć. Pamiętaj jednak o ważnej kwestii: w wielu nowoczesnych autach świece żarowe grzeją tylko wtedy, gdy temperatura silnika jest poniżej pewnego progu (np. +5°C). Jeśli testujesz samochód w cieplejszy dzień, przekaźnik może po prostu nie zadziałać. W takiej sytuacji, aby wymusić jego pracę, można spróbować odłączyć czujnik temperatury silnika (znajduje się zazwyczaj w okolicach termostatu lub głowicy silnika). Po jego odłączeniu komputer "myśli", że silnik jest zimny i powinien uruchomić procedurę podgrzewania świec. Następnie, po włączeniu zapłonu, sprawdź, czy na przewodach dochodzących do świec żarowych pojawia się napięcie około 12V. Jeśli go nie ma, problem najprawdopodobniej leży w przekaźniku lub jego sterowaniu.
Jak sprawdzić przekaźnik świec żarowych multimetrem? Mierzymy napięcie i oporność
Dla bardziej zaawansowanych, multimetr jest nieocenionym narzędziem. Po zlokalizowaniu przekaźnika (o tym za chwilę), odłącz od niego kostkę elektryczną. Następnie, włącz zapłon i zmierz napięcie na stykach wejściowych przekaźnika powinno wynosić około 12V (napięcie z akumulatora). Potem, w zależności od konstrukcji przekaźnika, możesz spróbować zmierzyć napięcie na stykach wyjściowych, które idą do świec. Jeśli na wejściu jest napięcie, a na wyjściu go brakuje po włączeniu zapłonu (i po ewentualnym wymuszeniu grzania), przekaźnik jest prawdopodobnie uszkodzony. Kolejnym krokiem jest sprawdzenie oporności. Wiele przekaźników ma zaznaczone styki, które powinny przewodzić prąd. Ustawiając multimetr na pomiar oporności (omomierz), sprawdź ciągłość obwodu między tymi stykami. Idealnie, oporność powinna być bliska zeru. Jeśli multimetr pokazuje nieskończoną oporność lub bardzo wysoką wartość, oznacza to przerwę w obwodzie, czyli uszkodzenie przekaźnika.
Najczęstsze kody błędów wskazujące na awarię – kiedy warto podłączyć komputer?
Wspomniałem już o kodach błędów, ale warto je rozwinąć. W przypadku problemów z układem świec żarowych, komputer diagnostyczny może wykazać błędy takie jak: P0380 (Obwód świecy żarowej/podgrzewacza usterka), P0381 (Obwód kontrolki świecy żarowej/podgrzewacza usterka), czy też specyficzne kody dotyczące poszczególnych świec (np. P0301-P0304 dla silnika 4-cylindrowego, wskazujące na problem z cylindrem 1-4). Bardzo często pojawiają się również błędy związane z komunikacją ze sterownikiem świec żarowych. Podłączenie komputera jest szczególnie wskazane, gdy mamy do czynienia z elektronicznym sterownikiem, ponieważ jego diagnostyka bez odpowiedniego sprzętu jest bardzo trudna. Komputer nie tylko wskaże kod błędu, ale często dostarczy dodatkowych informacji, np. o zakresie temperatur, przy których wystąpiła usterka, co może pomóc w precyzyjnym zdiagnozowaniu problemu.
Gdzie jest przekaźnik świec żarowych? Typowe lokalizacje w popularnych modelach
Zlokalizowanie przekaźnika świec żarowych to często pierwszy i zarazem najtrudniejszy krok w samodzielnej diagnostyce. Producenci samochodów umieszczają go w różnych miejscach, zależnie od modelu, rocznika i zastosowanego systemu. Nie ma jednej uniwersalnej odpowiedzi, ale można wskazać kilka najczęściej spotykanych lokalizacji.

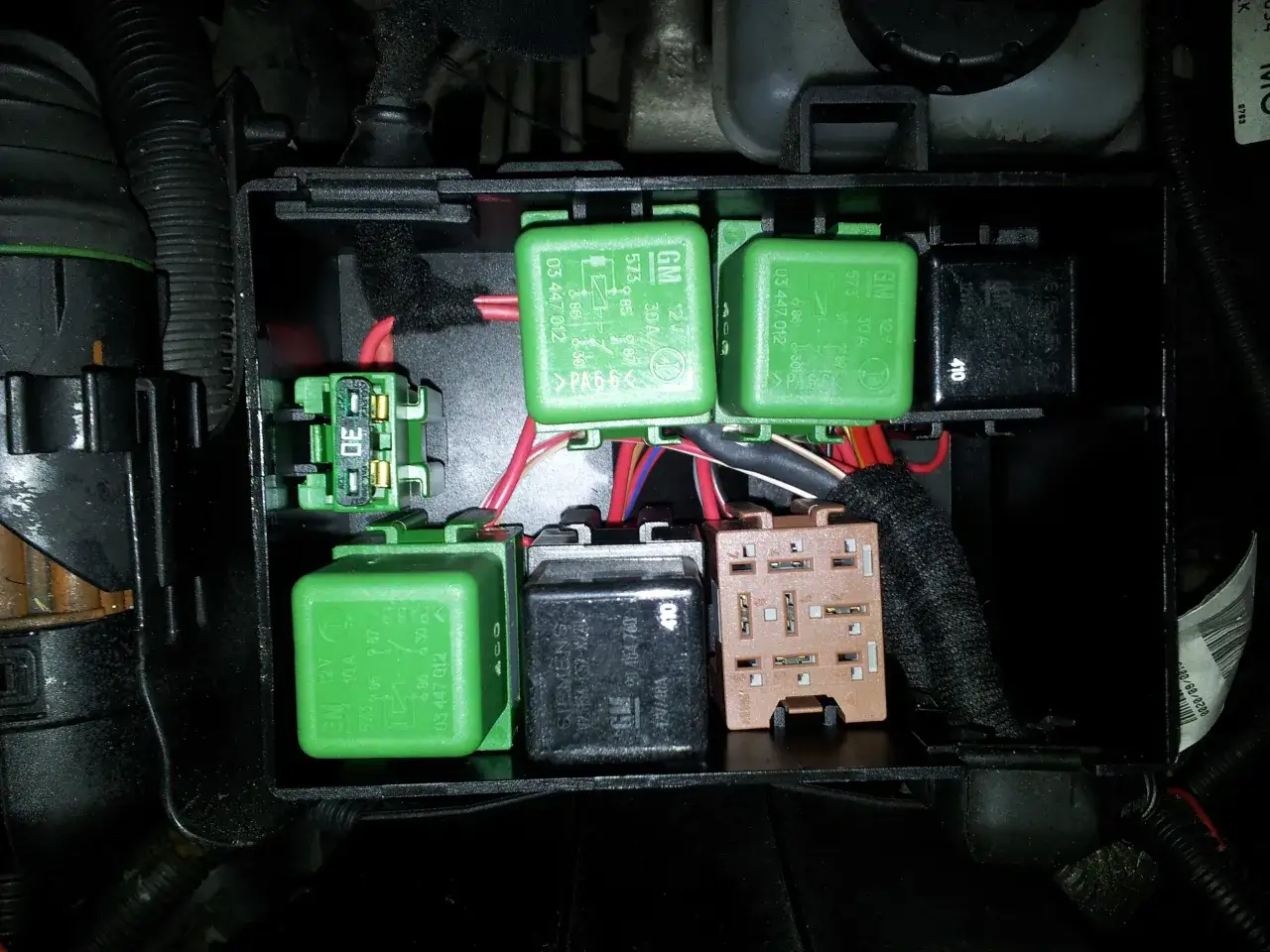

Pod maską: poszukiwania w okolicach akumulatora i skrzynki bezpieczników
Najczęściej przekaźnik świec żarowych znajduje się w komorze silnika. Bardzo popularnym miejscem jest skrzynka bezpieczników i przekaźników, która zazwyczaj znajduje się w okolicach akumulatora. Przekaźnik ten jest zazwyczaj większy od standardowych przekaźników świateł czy klaksonu i często ma swoje dedykowane miejsce. Czasami można go znaleźć również jako osobny moduł, przykręcony bezpośrednio do metalowej części nadwozia (np. błotnika lub grodzi silnika), często z charakterystycznym radiatorem, który pomaga w odprowadzaniu ciepła. Warto też sprawdzić okolice rozrusznika, ponieważ czasami tam również montowano elementy sterujące układem żarowym.
We wnętrzu auta: zaskakujące miejsca montażu (słupek A, pod deską rozdzielczą)
Choć mniej popularne, zdarzają się przypadki, gdy przekaźnik lub sterownik świec żarowych umieszczony jest w kabinie pasażerskiej. Najczęściej jest to okolica nóg pasażera, pod deską rozdzielczą, gdzie znajduje się szereg modułów sterujących różnymi funkcjami pojazdu. Czasami można go znaleźć również w okolicach słupka A (słupka przedniego), zwłaszcza w samochodach z kierownicą po prawej stronie, gdzie przestrzeń pod deską rozdzielczą jest ograniczona. Jeśli masz problem ze znalezieniem przekaźnika pod maską, warto zajrzeć do instrukcji obsługi swojego samochodu tam zazwyczaj znajdują się schematy rozmieszczenia elementów elektrycznych.
Przykłady lokalizacji w autach grupy VAG (Golf, Passat), Opel (Astra) i innych
W samochodach grupy VAG, takich jak Volkswagen Golf czy Passat, przekaźnik świec żarowych często znajduje się w skrzynce bezpieczników pod maską, w pobliżu akumulatora. W Oplu Astra, zwłaszcza starszych generacjach, również można go szukać w tej samej lokalizacji. W nowszych modelach, zwłaszcza tych z zaawansowanymi sterownikami, mogą one być zintegrowane z modułem sterującym pracą silnika lub umieszczone w dedykowanej skrzynce elektronicznej pod maską. Warto pamiętać, że nawet w obrębie jednego modelu mogą występować różne rozwiązania w zależności od roku produkcji i wersji silnikowej. Dlatego zawsze najlepiej jest posiłkować się schematami elektrycznymi dla konkretnego rocznika i modelu pojazdu.
Wymiana przekaźnika świec żarowych – czy poradzisz sobie z tym sam?
Wymiana przekaźnika świec żarowych, choć może wydawać się skomplikowana, dla wielu osób z podstawowymi umiejętnościami manualnymi jest zadaniem w zasięgu ręki. Kluczem jest ostrożność, cierpliwość i odpowiednie przygotowanie. Pamiętaj, że jeśli nie czujesz się pewnie, zawsze lepiej zlecić to zadanie profesjonalnemu mechanikowi.
Niezbędne narzędzia i przygotowanie do pracy – bezpieczeństwo przede wszystkim
Zanim przystąpisz do pracy, upewnij się, że masz wszystkie niezbędne narzędzia. Zazwyczaj przyda się zestaw kluczy nasadowych i płasko-oczkowych (najczęściej 10 mm, 12 mm, 13 mm), śrubokręty (płaski i krzyżakowy), a także narzędzia do demontażu elementów plastikowych (tzw. "wyjmaki"), aby uniknąć uszkodzenia tapicerki czy obudów. Jeśli będziesz sprawdzał przekaźnik multimetrem, upewnij się, że jest on sprawny i potrafisz się nim posługiwać. Najważniejsze jest jednak bezpieczeństwo. Zawsze przed rozpoczęciem pracy odłącz ujemny biegun akumulatora! Pozwoli to uniknąć zwarcia i przypadkowego uruchomienia elektrycznych systemów. Pracuj na zimnym silniku i w dobrze oświetlonym miejscu. Jeśli masz taką możliwość, użyj dodatkowego oświetlenia, np. lampy warsztatowej.
Demontaż uszkodzonego przekaźnika w 5 prostych krokach
Po zlokalizowaniu przekaźnika i odłączeniu akumulatora, możesz przystąpić do demontażu. Oto ogólne kroki, które zazwyczaj trzeba wykonać:
- Zlokalizuj przekaźnik: Upewnij się, że masz przed sobą właściwy element.
- Odłącz zasilanie: Upewnij się, że akumulator jest odłączony.
- Odepnij kostki elektryczne: Zazwyczaj przekaźnik jest podłączony do wiązki elektrycznej za pomocą jednej lub kilku kostek. Delikatnie je odepnij, naciskając zatrzaski. Czasami mogą być one zapieczone warto użyć preparatu penetrującego.
- Odkręć mocowania: Przekaźnik jest zazwyczaj przykręcony do podstawy lub karoserii za pomocą śrub lub nakrętek. Odkręć je.
- Wyjmij starą część: Ostrożnie wyjmij uszkodzony przekaźnik z jego miejsca.
Montaż nowej części i finalne sprawdzenie – co zrobić po wymianie?
Montaż nowej części odbywa się w odwrotnej kolejności. Upewnij się, że nowa część jest identyczna z tą, którą wymontowałeś. Zamontuj nowy przekaźnik w jego miejscu, przykręć mocowania i podłącz kostki elektryczne. Upewnij się, że wszystkie połączenia są solidne i dobrze osadzone. Następnie, podłącz ujemny biegun akumulatora. Teraz najważniejszy moment uruchomienie silnika. Po przekręceniu kluczyka, obserwuj deskę rozdzielczą. Kontrolka świec żarowych powinna zapalić się na chwilę, a następnie zgasnąć. Silnik powinien uruchomić się bez problemów, a jego praca powinna być płynna od samego początku. Jeśli wszystko działa poprawnie, gratulacje samodzielnie poradziłeś sobie z naprawą!
Wybór nowego przekaźnika – oryginał (OEM) czy zamiennik?
Zakup nowego przekaźnika świec żarowych to kolejny etap, który wymaga przemyślenia. Rynek oferuje zarówno części oryginalne, jak i zamienniki, a wybór między nimi może wpłynąć na trwałość naprawy i koszty.
Jak dobrać idealny przekaźnik do swojego modelu samochodu?
Najważniejszą zasadą jest dobranie części dedykowanej do Twojego modelu samochodu. Kluczem do sukcesu jest posiadanie numeru VIN pojazdu. Na jego podstawie można w katalogach części znaleźć dokładne numery oryginalnych części (OEM Original Equipment Manufacturer). Jeśli zamierzasz kupić zamiennik, szukaj takiego, który ma taki sam numer katalogowy lub jest wyraźnie oznaczony jako kompatybilny z Twoim modelem. Pamiętaj też o różnicy między prostym przekaźnikiem a elektronicznym sterownikiem. Nie można ich dowolnie zamieniać. Jeśli Twój samochód fabrycznie był wyposażony w sterownik, musisz kupić sterownik, a nie zwykły przekaźnik. Warto też zwrócić uwagę na renomę producenta zamiennika. Niektóre firmy specjalizują się w produkcji wysokiej jakości części do układów zapłonowych i żarowych, inne mogą oferować produkty o niższej trwałości.
Analiza kosztów: ile kosztuje przekaźnik, a ile zapłacisz za wymianę w warsztacie?
Ceny przekaźników świec żarowych są bardzo zróżnicowane. Proste, elektromagnetyczne przekaźniki do starszych samochodów można kupić już za około 50-100 zł. Bardziej zaawansowane, elektroniczne sterowniki do nowszych modeli Diesla mogą kosztować znacznie więcej, często od 150 zł do nawet kilkuset złotych, w zależności od marki i stopnia skomplikowania. Jeśli chodzi o koszty usługi wymiany w warsztacie, to zazwyczaj nie jest to bardzo skomplikowana operacja, ale czas pracy mechanika i jego stawka mogą się różnić. Można się spodziewać, że za samą wymianę zapłacimy od 100 do 250 zł, w zależności od regionu i renomy warsztatu. Oznacza to, że samodzielna wymiana może przynieść znaczące oszczędności, zwłaszcza jeśli zdecydujesz się na zakup dobrej jakości zamiennika.
Co się stanie, jeśli zignorujesz awarię przekaźnika świec żarowych?
Zignorowanie problemu z niesprawnym przekaźnikiem świec żarowych może prowadzić do szeregu negatywnych konsekwencji, które wykraczają poza początkowe problemy z rozruchem. W dłuższej perspektywie może to zaszkodzić innym podzespołom Twojego samochodu i wpłynąć na bezpieczeństwo jazdy.
Długofalowe konsekwencje dla świec, akumulatora i silnika
Niedogrzewanie silnika przez niesprawne świece żarowe oznacza, że silnik pracuje w nieoptymalnych warunkach. Może to prowadzić do zwiększonego osadzania się nagaru w komorach spalania, na tłokach i zaworach, co z kolei wpływa na utratę mocy i zwiększone zużycie paliwa. Jeśli przekaźnik działa nieprawidłowo i np. ciągle zasila świece, może to prowadzić do ich przepalenia i skrócenia ich żywotności. Długotrwałe próby uruchomienia silnika, gdy świece nie działają, to również ogromne obciążenie dla akumulatora. Może to doprowadzić do jego szybkiego rozładowania lub nawet uszkodzenia. W skrajnych przypadkach, chroniczne niedogrzewanie silnika Diesla może prowadzić do jego przedwczesnego zużycia.
Przeczytaj również: Ile gram sadzy w DPF? Poznaj limit i uniknij kosztownych napraw
Czy jazda z uszkodzonym przekaźnikiem jest bezpieczna?
Choć w ciepłe dni problem z przekaźnikiem może być mniej odczuwalny i samochód nadal będzie jakoś odpalał, to w niskich temperaturach może on stanowić realne zagrożenie. Niemożność uruchomienia pojazdu w sytuacji awaryjnej lub w drodze na ważne spotkanie to tylko jeden z aspektów. Pogorszenie kultury pracy silnika, nierówna praca i potencjalne gaśnięcie silnika w ruchu drogowym mogą stwarzać niebezpieczne sytuacje. Ponadto, zwiększone zużycie paliwa i potencjalne uszkodzenia innych podzespołów generują dodatkowe koszty. Dlatego też, nawet jeśli problem wydaje się drobny, jego naprawa jest kwestią nie tylko komfortu, ale także bezpieczeństwa i dbałości o stan techniczny pojazdu.
