C-360 słabo ładuje? Podłącz alternator - schemat i poradnik

Ten artykuł to kompleksowy poradnik dla każdego właściciela Ursusa C-360, który chce samodzielnie wymienić prądnicę na alternator. Dowiesz się, dlaczego ta modernizacja jest tak korzystna, jak przygotować się do montażu, krok po kroku podłączysz alternator według czytelnego schematu, a także poznasz rozwiązania najczęstszych problemów po instalacji.

Dlaczego wymiana prądnicy na alternator w C-360 to najlepsza modernizacja

Modernizacja ciągnika Ursus C-360 poprzez zastąpienie fabrycznej prądnicy alternatorem to jedno z najczęściej rekomendowanych i najbardziej efektywnych ulepszeń. Prądnice, będące standardowym wyposażeniem w starszych modelach, często nie radzą sobie z rosnącymi wymaganiami energetycznymi współczesnych gospodarstw. Alternator natomiast oferuje szereg korzyści, które znacząco poprawiają komfort i niezawodność pracy ciągnika.

Koniec problemów z ładowaniem – stabilny prąd już na wolnych obrotach

Jedną z głównych zalet alternatora jest jego zdolność do generowania stabilnego prądu ładowania akumulatora już przy niskich obrotach silnika. W przeciwieństwie do prądnicy, która wymaga wyższych obrotów do efektywnego ładowania, alternator zapewnia ciągłe i wydajne zasilanie, co jest kluczowe podczas manewrowania na placu czy pracy z maszynami wymagającymi niskich prędkości obrotowych. To eliminuje problem niedoładowanego akumulatora, który często pojawia się w ciągnikach z prądnicą, zwłaszcza w okresie zimowym lub przy krótkotrwałej pracy.

Większa wydajność i niezawodność, czyli spokój podczas pracy w polu

Alternatory charakteryzują się znacznie większą wydajnością i niezawodnością niż prądnice. Ich konstrukcja, często z wbudowanym regulatorem napięcia, jest mniej podatna na awarie i zapewnia bardziej stabilne parametry pracy. Dzięki temu użytkownik Ursusa C-360 może liczyć na bezproblemowe działanie układu ładowania, co przekłada się na większy spokój podczas długotrwałej pracy w polu, bez obaw o nagłe rozładowanie akumulatora.

Możliwość podłączenia dodatkowego oświetlenia i akcesoriów bez obaw o akumulator

Zwiększona wydajność alternatora otwiera również drogę do podłączenia dodatkowych odbiorników prądu. Nowoczesne ciągniki często wyposażane są w dodatkowe oświetlenie robocze LED, systemy GPS, radia CB czy inne akcesoria, które znacząco ułatwiają pracę. Z prądnicą takie rozbudowy byłyby ryzykowne ze względu na ograniczone możliwości ładowania. Alternator bez problemu zasili te urządzenia, nie wpływając negatywnie na kondycję akumulatora i zapewniając komfortową pracę nawet po zmroku.

Zanim zaczniesz – co musisz przygotować do montażu alternatora?

Przed przystąpieniem do wymiany prądnicy na alternator w Ursusie C-360, kluczowe jest odpowiednie przygotowanie. Właściwy dobór alternatora, zgromadzenie niezbędnych narzędzi i materiałów, a także zaplanowanie ewentualnych modyfikacji mocowania, zapewnią sprawny i bezproblemowy przebieg całej operacji.

Jaki alternator wybrać do Ursusa C-360? Sprawdzone modele z Fiata 126p, Poloneza i innych aut

Do Ursusa C-360 najczęściej adaptuje się alternatory z popularnych samochodów osobowych, które są łatwo dostępne i stosunkowo niedrogie. Sprawdzonymi i polecanymi modelami są alternatory z Fiata 126p (tzw. "Maluch"), Poloneza, a także niektóre modele z samochodów marki Volkswagen czy Ford. Ważne jest, aby alternator posiadał wbudowany regulator napięcia, co znacząco upraszcza instalację. Przy wyborze warto zwrócić uwagę na moc alternatora (wyrażoną w amperach), aby była wystarczająca do zasilenia wszystkich odbiorników w ciągniku.

Niezbędne narzędzia i materiały: lista kontrolna dla każdego mechanika

Do montażu alternatora będziesz potrzebować następujących narzędzi i materiałów:

• Zestaw kluczy płaskich i nasadowych.
• Klucz dynamometryczny (do prawidłowego naciągu paska).
• Śrubokręty (płaski i krzyżakowy).
• Szczypce (do cięcia i ściągania izolacji).
• Multimetr (do pomiaru napięcia).
• Gruby przewód elektryczny (o przekroju min. 6-10 mm²) do głównego zasilania (B+).
• Cieńszy przewód elektryczny (do kontrolki ładowania D+).
• Końcówki oczkowe i konektorowe do przewodów.
• Opaski zaciskowe (trytytki) do uporządkowania kabli.
• Taśma izolacyjna lub koszulki termokurczliwe.
• Ewentualnie: wspornik montażowy (gotowy lub materiały do jego dorobienia/zmodyfikowania).
• Nowy pasek klinowy (jeśli stary jest zużyty lub ma inną długość).

Kluczowa kwestia: jak dopasować lub zmodyfikować wspornik montażowy?

Alternatory z samochodów osobowych rzadko pasują idealnie do fabrycznych mocowań prądnicy w Ursusie C-360. W wielu przypadkach konieczne będzie dopasowanie lub dorobienie wspornika montażowego. Celem jest zapewnienie osiowego ustawienia kół pasowych alternatora i wału korbowego silnika, co jest kluczowe dla prawidłowego naciągu paska klinowego i jego trwałości. Niewłaściwe ustawienie może prowadzić do szybkiego zużycia paska, hałasu i problemów z ładowaniem. Wspornik powinien być solidny i stabilny, aby alternator nie drgał podczas pracy.

Podłączenie alternatora w C-360 krok po kroku – czytelny schemat i prosta instrukcja

Prawidłowe podłączenie alternatora jest kluczowe dla jego poprawnego działania. Poniżej przedstawiamy szczegółową instrukcję krok po kroku, która pomoże Ci w bezbłędnej instalacji, wraz z objaśnieniem kluczowych oznaczeń i schematem połączeń. Pamiętaj, aby przed rozpoczęciem prac odłączyć akumulator!

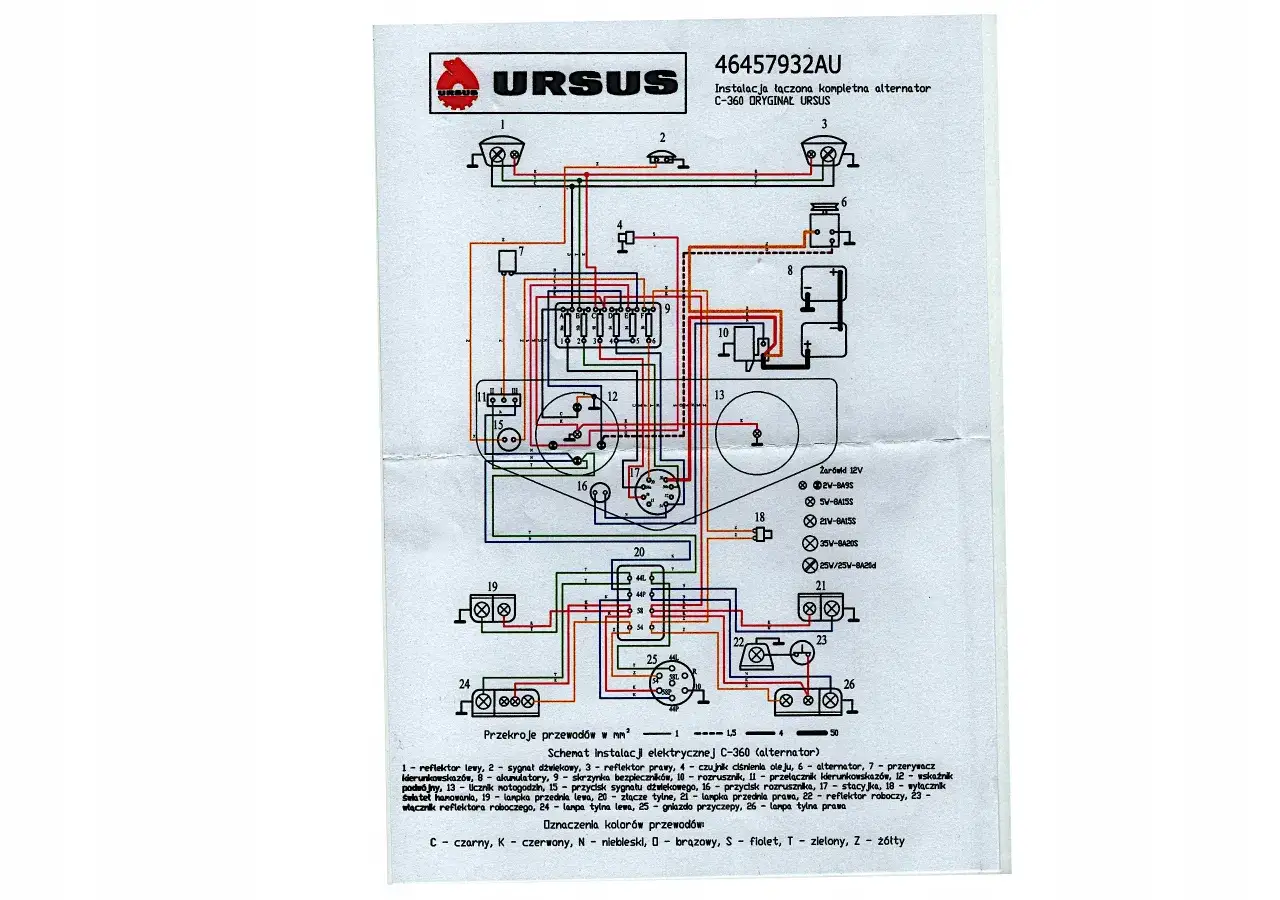

Schemat A: Instalacja alternatora z wbudowanym regulatorem napięcia (najczęstszy przypadek)

Poniżej przedstawiono uproszczony schemat połączeń dla alternatora z wbudowanym regulatorem napięcia, który jest najczęściej stosowany w modernizacjach Ursusa C-360.

[Instrukcja dla AI Copywritera: Proszę wygenerować prosty, czytelny schemat graficzny przedstawiający podłączenie alternatora z wbudowanym regulatorem napięcia do instalacji Ursusa C-360. Schemat powinien zawierać następujące elementy:
1. Alternator (z oznaczeniami B+ i D+).
2. Akumulator.
3. Rozrusznik (jako punkt podłączenia B+).
4. Stacyjka (jako źródło zasilania po zapłonie dla kontrolki ładowania).
5. Kontrolka ładowania (żarówka) na desce rozdzielczej.
6. Przewody z wyraźnym oznaczeniem ich funkcji (np. gruby przewód z B+ do rozrusznika, cienki przewód z D+ do kontrolki, z kontrolki do stacyjki).
Schemat powinien być na tyle prosty, aby był zrozumiały dla osoby z podstawową wiedzą mechaniczną.]

Demontaż starej prądnicy i regulatora napięcia – co zrobić ze starymi przewodami?

1. Odłącz akumulator: To absolutna podstawa bezpieczeństwa.
2. Zdemontuj pasek klinowy: Poluzuj napinacz i zdejmij pasek.
3. Odłącz przewody od prądnicy: Zanotuj, gdzie były podłączone, choć nie będą już używane.
4. Odkręć prądnicę: Usuń śruby mocujące i zdemontuj prądnicę.
5. Zlokalizuj i zdemontuj stary regulator napięcia: Zazwyczaj znajduje się on w kabinie lub na błotniku. Odłącz od niego wszystkie przewody.
6. Zabezpiecz stare przewody: Przewody, które zasilały prądnicę i regulator napięcia, należy starannie zaizolować taśmą izolacyjną lub usunąć z instalacji, jeśli masz pewność, że nie będą już potrzebne. Najważniejsze, aby nie dopuścić do zwarcia.

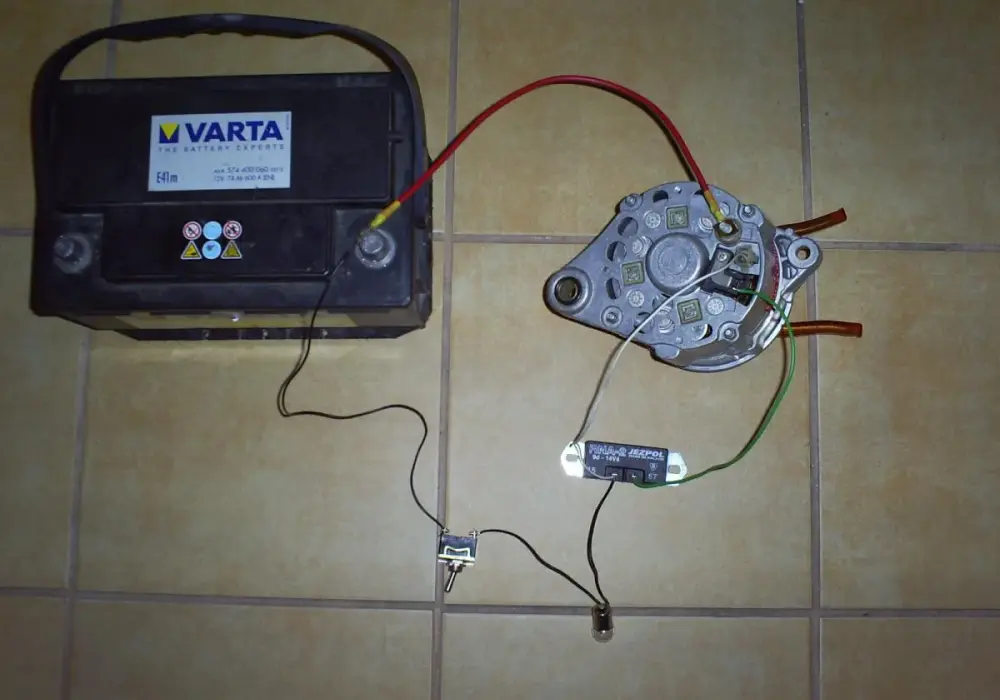

Kluczowe oznaczenia B+ i D+ – co oznaczają i gdzie dokładnie podłączyć przewody?

• Zacisk B+ (lub 30): To główne wyjście prądowe alternatora, odpowiedzialne za ładowanie akumulatora. Należy do niego podłączyć gruby przewód (zalecany przekrój to minimum 6-10 mm²), który poprowadzisz bezpośrednio do zacisku prądowego rozrusznika. Zacisk rozrusznika jest połączony z dodatnim biegunem akumulatora, co zapewnia najkrótszą i najbardziej efektywną drogę prądu.
• Zacisk D+ (lub 61, 15): Ten zacisk służy do podłączenia kontrolki ładowania na desce rozdzielczej. Jest on kluczowy dla wzbudzenia alternatora. Podłącz do niego cienki przewód, który poprowadzisz do jednego z pinów kontrolki ładowania. Drugi pin kontrolki powinien być podłączony do zasilania po stacyjce (po przekręceniu kluczyka).

Jak prawidłowo podłączyć kontrolkę ładowania? To prostsze, niż myślisz!

Kontrolka ładowania pełni dwie funkcje: informuje o braku ładowania i, co ważniejsze, odpowiada za wstępne wzbudzenie alternatora. Bez prawidłowo działającej kontrolki (lub rezystora zastępczego) alternator może nie zacząć ładować. Podłącz jeden koniec przewodu od zacisku D+ alternatora do jednego z pinów kontrolki ładowania. Drugi pin kontrolki podłącz do zasilania, które pojawia się po przekręceniu kluczyka w stacyjce (np. do przewodu, który zasilał stary regulator napięcia, ale tylko ten, na którym pojawia się +12V po zapłonie). Kiedy włączysz zapłon, prąd popłynie przez kontrolkę do zacisku D+, wzbudzając alternator. Po uruchomieniu silnika i rozpoczęciu ładowania, napięcie na D+ zrówna się z napięciem zasilającym kontrolkę, co spowoduje jej zgaszenie.

Prowadzenie głównego przewodu prądowego (B+) – dlaczego podłączenie do rozrusznika to dobry pomysł?

Główny przewód prądowy z zacisku B+ alternatora powinien być jak najgrubszy i jak najkrótszy, aby zminimalizować spadki napięcia. Podłączenie go bezpośrednio do zacisku prądowego rozrusznika (tego, do którego idzie gruby przewód z akumulatora) jest optymalnym rozwiązaniem. Zapewnia to bezpośrednie i efektywne połączenie z akumulatorem, omijając potencjalne słabe punkty w instalacji elektrycznej ciągnika. Upewnij się, że połączenie jest solidne i dobrze zaizolowane.

Najczęstsze problemy po montażu alternatora i gotowe rozwiązania

Mimo starannego montażu, czasami po wymianie prądnicy na alternator mogą pojawić się pewne problemy. Poniżej przedstawiamy najczęściej spotykane usterki oraz sposoby ich diagnozowania i usuwania.

Kontrolka ładowania nie gaśnie po uruchomieniu silnika – co jest przyczyną?

Jeśli kontrolka ładowania świeci się lub żarzy po uruchomieniu silnika, świadczy to o braku lub niewystarczającym ładowaniu akumulatora. Możliwe przyczyny to:

• Niewzbudzony alternator: Sprawdź połączenie przewodu D+ z kontrolką ładowania. Upewnij się, że kontrolka dostaje zasilanie po stacyjce i że żarówka kontrolki jest sprawna.
• Uszkodzony regulator napięcia: Jeśli alternator ma wbudowany regulator, może być on uszkodzony.
• Uszkodzone diody prostownicze w alternatorze: W przypadku uszkodzenia diod, alternator nie będzie prawidłowo prostował prądu.
• Luźny lub ślizgający się pasek klinowy: Niewłaściwy naciąg paska może powodować, że alternator nie osiąga odpowiednich obrotów.
• Słabe połączenia elektryczne: Sprawdź wszystkie połączenia, zwłaszcza na zaciskach B+ i D+, oraz połączenie z akumulatorem i rozrusznikiem.

Kontrolka w ogóle się nie zapala po przekręceniu kluczyka? Sprawdź to, zanim zaczniesz panikować

Brak zapalenia się kontrolki ładowania po przekręceniu kluczyka w stacyjce (przed uruchomieniem silnika) jest sygnałem, że obwód wzbudzenia alternatora jest przerwany. Najczęstsze przyczyny to:

• Spalona żarówka kontrolki: Wymień żarówkę. Jest to najprostsza i najczęstsza przyczyna.
• Przerwany przewód: Sprawdź ciągłość przewodu między stacyjką, kontrolką a zaciskiem D+ alternatora.
• Brak zasilania po stacyjce: Upewnij się, że do kontrolki dochodzi prąd po przekręceniu kluczyka.

Pamiętaj, że bez zapalenia się kontrolki, alternator może nie zostać wzbudzony i nie będzie ładował akumulatora.

Mimo wymiany, akumulator nadal jest niedoładowany – diagnostyka krok po kroku

Jeśli po montażu alternatora akumulator nadal jest niedoładowany, należy przeprowadzić dokładniejszą diagnostykę:

1. Zmierz napięcie ładowania: Przy pracującym silniku (na średnich obrotach) zmierz napięcie na klemach akumulatora za pomocą multimetru. Prawidłowe napięcie powinno wynosić od 13,8 V do 14,4 V. Jeśli jest niższe, alternator nie ładuje prawidłowo. Jeśli jest wyższe, regulator napięcia jest uszkodzony i przeładowuje akumulator.
2. Sprawdź pasek klinowy: Upewnij się, że pasek jest odpowiednio napięty i nie ślizga się.
3. Sprawdź połączenia: Dokładnie obejrzyj wszystkie połączenia elektryczne pod kątem luzów, korozji lub uszkodzeń.
4. Test alternatora: Jeśli powyższe kroki nie pomogły, możliwe, że sam alternator jest uszkodzony (np. regulator napięcia, diody, uzwojenie). W takim przypadku konieczna może być wizyta u elektryka samochodowego lub wymiana alternatora.

Piszczący pasek klinowy – jak go prawidłowo naciągnąć i wyregulować?

Piszczący pasek klinowy to zazwyczaj objaw niewłaściwego naciągu. Pasek powinien być napięty na tyle, aby uginał się o około 10-15 mm pod naciskiem palca (około 10 kg siły) w najdłuższym odcinku między kołami pasowymi. Zbyt luźny pasek będzie się ślizgał, powodując pisk i niedostateczne ładowanie. Zbyt mocno napięty pasek może prowadzić do szybkiego zużycia łożysk alternatora i pompy wody. Regulację naciągu wykonuje się poprzez odpowiednie ustawienie alternatora na wsporniku montażowym i dokręcenie śrub mocujących. Po regulacji należy ponownie sprawdzić naciąg.

Finalny test – jak sprawdzić, czy układ ładowania działa perfekcyjnie?

Po zakończeniu montażu i usunięciu ewentualnych problemów, należy przeprowadzić finalny test, aby upewnić się, że układ ładowania działa prawidłowo i jest gotowy do pracy w polu.

Pomiar napięcia ładowania multimetrem – jakie wartości są prawidłowe?

Najważniejszym testem jest pomiar napięcia ładowania za pomocą multimetru. Uruchom silnik ciągnika i pozwól mu pracować na średnich obrotach. Podłącz multimetr do klem akumulatora (czerwony przewód do plusa, czarny do minusa) i odczytaj wartość napięcia. Prawidłowe napięcie ładowania powinno mieścić się w zakresie od 13,8 V do 14,4 V. Wartość poniżej 13,8 V oznacza niedoładowywanie, natomiast powyżej 14,4 V wskazuje na przeładowywanie, co jest szkodliwe dla akumulatora.

Przeczytaj również: Jak Wybrać Producenta Myjni Bezdotykowej? 5 Wskazówek do Udanej Decyzji

Ostatnia kontrola połączeń i mocowania przed ruszeniem w pole

Przed ostatecznym zamknięciem maski i rozpoczęciem pracy, wykonaj ostatnią, dokładną kontrolę:

• Sprawdź wszystkie połączenia elektryczne: Upewnij się, że są solidne, czyste i dobrze zaizolowane.
• Sprawdź mocowanie alternatora: Upewnij się, że alternator jest stabilnie zamocowany i nie ma luzów.
• Sprawdź naciąg paska klinowego: Pasek powinien być napięty prawidłowo, bez luzów i nadmiernego napięcia.
• Uporządkuj przewody: Użyj opasek zaciskowych, aby uporządkować przewody i zabezpieczyć je przed przetarciem lub uszkodzeniem.

Po tych kontrolach Twój Ursus C-360 z nowym alternatorem jest gotowy do niezawodnej pracy!
