Kontrolka ładowania świeci? Diagnoza przewodu wzbudzenia alternatora

Problemy z układem ładowania samochodu mogą prowadzić do wielu frustrujących sytuacji, z których najczęstszą jest rozładowany akumulator uniemożliwiający uruchomienie pojazdu. Zrozumienie, jak działa ten kluczowy system i jak diagnozować jego potencjalne usterki, jest niezwykle ważne. Jednym z elementów, który często bywa pomijany, a ma fundamentalne znaczenie, jest przewód wzbudzenia alternatora. W tym artykule przeprowadzimy Cię krok po kroku przez proces jego sprawdzania, abyś mógł samodzielnie zdiagnozować problem lub przynajmniej zrozumieć jego naturę.

Dlaczego kontrolka akumulatora nie gaśnie? Pierwszy krok do zrozumienia problemu

Co to jest przewód wzbudzenia i dlaczego jest kluczowy dla ładowania?

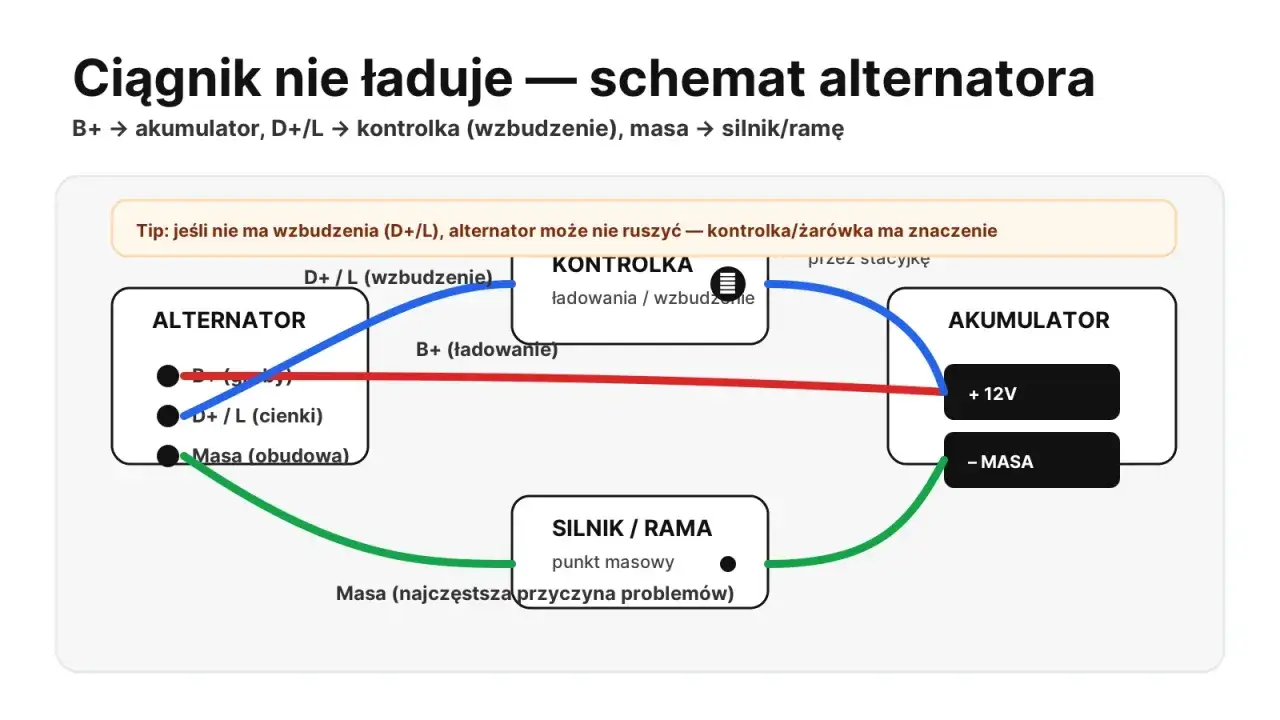

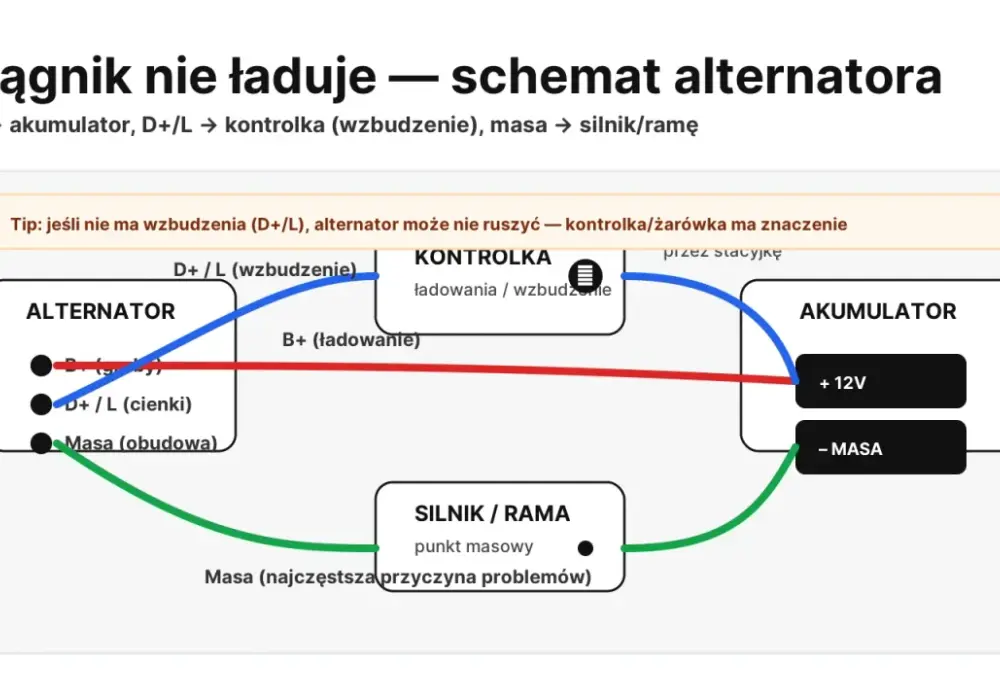

Przewód wzbudzenia, często oznaczany jako D+, L lub numerem 15 w starszych pojazdach, to niewielki, ale niezwykle ważny element układu ładowania. Jego podstawową funkcją jest dostarczenie początkowego prądu z akumulatora do wirnika alternatora. Ten prąd inicjuje powstanie pola magnetycznego, które jest niezbędne do tego, aby alternator mógł zacząć generować prąd elektryczny. Bez tego "iskry zapalającej", cały proces ładowania po prostu się nie rozpocznie. To właśnie dlatego jego prawidłowe działanie jest tak kluczowe dla utrzymania akumulatora w dobrej kondycji.

Najczęstsze objawy awarii – kiedy podejrzewać problem z przewodem wzbudzenia?

• Kontrolka ładowania (ikona akumulatora) nie zapala się po przekręceniu kluczyka w pozycję zapłonu: To pierwszy sygnał, że coś jest nie tak z obwodem wzbudzenia. Kontrolka ta powinna zaświecić się przy włączonym zapłonie, sygnalizując gotowość układu ładowania.
• Kontrolka ładowania świeci się lub żarzy podczas pracy silnika: Jeśli kontrolka nie gaśnie po uruchomieniu silnika, oznacza to, że alternator nie ładuje akumulatora prawidłowo, a przewód wzbudzenia może być jednym z winowajców.
• Brak ładowania akumulatora, co prowadzi do jego rozładowania: To najbardziej dotkliwy objaw. Bez prawidłowego ładowania, akumulator szybko się wyczerpuje, co w końcu uniemożliwi uruchomienie pojazdu.

Zanim chwycisz za narzędzia – przygotowanie i bezpieczeństwo to podstawa

Jakich narzędzi potrzebujesz? Multimetr jako Twój główny sojusznik

Do przeprowadzenia diagnostyki przewodu wzbudzenia alternatora potrzebujesz przede wszystkim jednego, kluczowego narzędzia: multimetru. Jest to urządzenie, które pozwala mierzyć różne parametry elektryczne, takie jak napięcie, prąd czy rezystancję. W naszym przypadku najważniejszy będzie pomiar napięcia. Upewnij się, że Twój multimetr jest sprawny i potrafi mierzyć napięcie stałe (oznaczone jako DCV lub V⎓). Ustaw go na zakres do 20V, co w zupełności wystarczy do pomiaru napięcia w instalacji samochodowej.

Kluczowe zasady bezpieczeństwa podczas pracy z instalacją elektryczną pojazdu

1. Unikaj zwarć: Zawsze upewnij się, że sondy multimetru nie dotykają jednocześnie dwóch różnych punktów, które mogłyby spowodować zwarcie. Może to uszkodzić zarówno multimetr, jak i elektronikę pojazdu.
2. Pracuj w suchym środowisku: Wilgoć i elektryczność to niebezpieczne połączenie. Upewnij się, że Ty i Twoje narzędzia jesteście suchy.
3. Świadomość podłączonego akumulatora: W przypadku sprawdzania przewodu wzbudzenia, akumulator musi być podłączony, a zapłon włączony. Oznacza to, że układ jest pod napięciem, dlatego zachowaj szczególną ostrożność.
4. Odłącz akumulator przy innych pracach: Jeśli wykonujesz inne czynności przy instalacji elektrycznej, które nie wymagają włączonego zapłonu, zawsze odłącz ujemny biegun akumulatora, aby zapobiec przypadkowemu uruchomieniu układu.

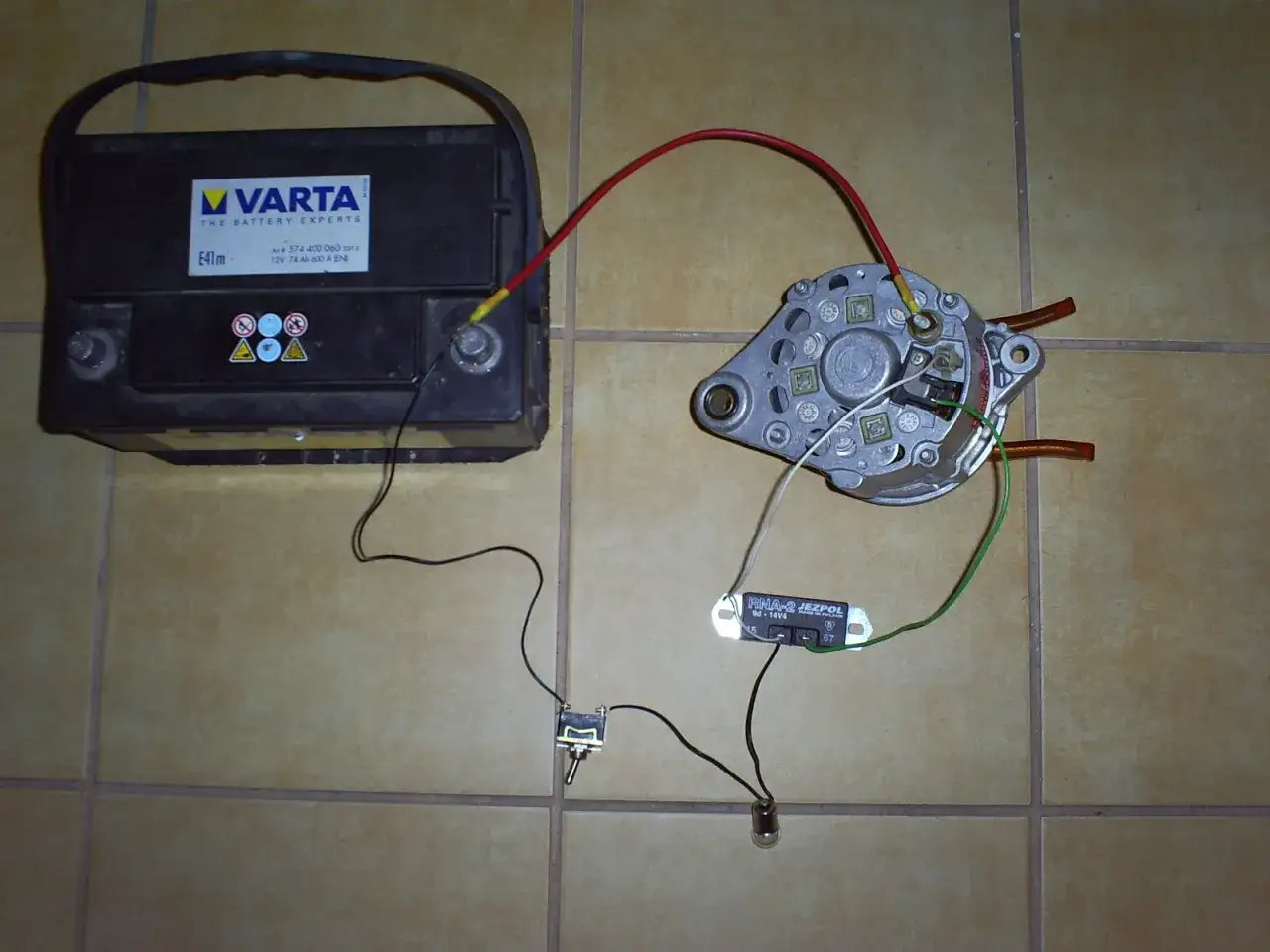

Jak sprawdzić przewód wzbudzenia alternatora krok po kroku – poradnik z multimetrem

Krok 1: Jak zlokalizować przewód wzbudzenia? Zwróć uwagę na oznaczenia D+, L, 15

Pierwszym krokiem jest zlokalizowanie samego przewodu wzbudzenia przy alternatorze. Zazwyczaj jest to jeden z cieńszych przewodów podłączonych do tylnej części alternatora. Poszukaj złącza oznaczonego literami D+ lub L. W starszych pojazdach lub w zależności od producenta alternatora, możesz spotkać oznaczenie 15. Czasami przewód ten jest podłączony do większej kostki, ale warto zwrócić uwagę na te konkretne oznaczenia, które wskazują na obwód wzbudzenia.

Krok 2: Pomiar napięcia przy włączonym zapłonie – jaki wynik jest prawidłowy?

1. Przygotuj multimetr: Ustaw swój multimetr na pomiar napięcia stałego (DCV) w zakresie do 20V.
2. Odłącz przewód: Ostrożnie odłącz przewód wzbudzenia od alternatora.
3. Włącz zapłon: Przekręć kluczyk w stacyjce do pozycji zapłonu (bez uruchamiania silnika).
4. Wykonaj pomiar: Przyłóż czerwoną sondę multimetru do metalowego styku odłączonego przewodu wzbudzenia. Czarną sondę multimetru przyłóż do masy pojazdu może to być ujemny biegun akumulatora lub dobrze oczyszczony, metalowy element silnika lub nadwozia.
5. Odczytaj wynik: Prawidłowe napięcie na przewodzie wzbudzenia przy włączonym zapłonie powinno być zbliżone do napięcia akumulatora, czyli wynosić około 12V. Czasami, jeśli obwód ten jest realizowany przez kontrolkę ładowania, napięcie może być nieco niższe, np. 11-11.5V.

Krok 3: Co zrobić, gdy napięcie jest nieprawidłowe? Test ciągłości obwodu

Jeśli po wykonaniu pomiaru okaże się, że na przewodzie wzbudzenia nie ma napięcia (0V) lub jest ono znacznie niższe od oczekiwanego, oznacza to problem z doprowadzeniem zasilania do tego przewodu. W takim przypadku warto wykonać test ciągłości obwodu. Aby to zrobić, przełącz multimetr w tryb pomiaru ciągłości (często oznaczony symbolem głośniczka lub Ω) lub pomiaru niskiej rezystancji. Sprawdź, czy istnieje "droga" prądu od złącza na alternatorze aż do stacyjki lub do kontrolki ładowania na desce rozdzielczej. Brak ciągłości lub bardzo wysoka rezystancja wskazują na przerwę w przewodzie.

Twoje pomiary mają znaczenie – jak zinterpretować wyniki diagnostyki?

Wynik idealny (ok. 12V): Przewód sprawny, gdzie dalej szukać usterki?

Jeśli Twój multimetr pokazał napięcie w okolicach 12V przy włączonym zapłonie, to świetna wiadomość! Oznacza to, że sam przewód wzbudzenia jest prawdopodobnie sprawny i otrzymuje zasilanie z instalacji. W takim przypadku problem z brakiem ładowania leży gdzie indziej. Najczęściej winowajcą jest sam alternator może to być uszkodzony regulator napięcia, zużyte szczotki, albo problemy z diodami prostowniczymi. Warto również sprawdzić połączenia masowe alternatora i jego główne złącze zasilające.

Brak napięcia (0V): Co oznacza i jak znaleźć przerwę w obwodzie?

Wynik 0V na przewodzie wzbudzenia przy włączonym zapłonie jest jednoznacznym sygnałem, że obwód jest przerwany. Ta przerwa może znajdować się w kilku miejscach. Najczęściej jest to uszkodzenie samego przewodu (np. przetarcie, przegnicie), problem ze stacyjką (która nie podaje napięcia na ten obwód) lub przepalona kontrolka ładowania. W wielu starszych pojazdach kontrolka ładowania jest integralną częścią obwodu wzbudzenia i jej przepalenie powoduje brak napięcia na przewodzie D+. Aby zlokalizować przerwę, należy prześledzić cały obwód od stacyjki do alternatora.

Zbyt niskie napięcie: Czy winna jest kontrolka ładowania lub stacyjka?

Jeśli napięcie na przewodzie wzbudzenia jest niższe niż oczekiwane (np. 5-8V), sytuacja jest nieco bardziej złożona. Może to oznaczać, że obwód jest "obciążony" lub nie otrzymuje pełnego napięcia. Jedną z możliwości jest wspomniana już kontrolka ładowania, która może być uszkodzona i działać jak dodatkowy rezystor, obniżając napięcie. Inną przyczyną może być stacyjka, która nie zapewnia pełnego kontaktu i podaje obniżone napięcie. Warto również sprawdzić jakość połączeń w tym obwodzie.

To nie przewód? Inne typowe przyczyny problemów z brakiem ładowania

Kiedy winowajcą jest regulator napięcia w alternatorze?

Regulator napięcia to serce alternatora, które odpowiada za utrzymanie stabilnego napięcia ładowania. Jeśli jest uszkodzony, może powodować albo zbyt wysokie napięcie (co jest szkodliwe dla akumulatora i elektroniki), albo zbyt niskie, albo całkowity brak ładowania. Objawy jego awarii mogą być różne od świecącej kontrolki ładowania, przez niestabilne napięcie na akumulatorze, po całkowity brak ładowania, nawet jeśli przewód wzbudzenia jest sprawny.

Zużyte szczotki lub uszkodzone diody – wewnętrzne problemy alternatora

Alternator posiada również elementy mechaniczne i elektroniczne, które ulegają zużyciu. Szczotki alternatora, odpowiedzialne za doprowadzenie prądu do wirnika, z czasem się ścierają. Gdy są zbyt krótkie, tracą kontakt z wirnikiem, co uniemożliwia wzbudzenie. Podobnie, uszkodzone diody prostownicze, które zamieniają prąd zmienny generowany przez alternator na prąd stały potrzebny akumulatorowi, mogą powodować problemy z ładowaniem lub jego całkowity brak.

Przeczytaj również: Dlaczego warto mieć podnośnik hydrauliczny w swoim warsztacie samochodowym?

Prozaiczna usterka, wielki problem – sprawdzanie kostek i złączy

Nie zapominajmy o najprostszych rzeczach! Czasami problem z ładowaniem nie wynika ze skomplikowanej awarii, a jedynie z luźnego lub skorodowanego połączenia. Wszystkie kostki, złącza i punkty masowe w układzie ładowania od alternatora, przez przewody, aż po połączenie z akumulatorem powinny być czyste, dobrze dokręcone i wolne od korozji. Nawet niewielki spadek napięcia na takim połączeniu może prowadzić do poważnych problemów z ładowaniem.
