Przekaźnik świec żarowych to jeden z tych elementów, o których wielu kierowców przypomina sobie dopiero wtedy, gdy silnik odmawia posłuszeństwa, zwłaszcza w chłodne poranki. Jest on sercem układu, który zapewnia prawidłowe i szybkie uruchomienie jednostki napędowej typu Diesel. Bez jego sprawnego działania, zimny silnik może sprawiać problemy, a nawet wcale nie odpalić. Zrozumienie, jak działa przekaźnik i jak czytać jego schemat, jest kluczowe nie tylko dla mechaników, ale także dla każdego pasjonata motoryzacji chcącego samodzielnie zadbać o swój samochód. W tym artykule przeprowadzę Was przez tajniki schematów przekaźników świec żarowych, pokażę, jak je interpretować i wykorzystać do diagnostyki, a także omówię specyfikę rozwiązań stosowanych w popularnych markach samochodów.
Schemat przekaźnika świec żarowych – klucz do zrozumienia i diagnostyki
- Sprawny przekaźnik jest niezbędny do uruchomienia zimnego Diesla, kontrolując zasilanie świec żarowych.
- Typowe objawy awarii to problemy z rozruchem, nieprawidłowe działanie kontrolki świec oraz kody błędów.
- Kluczowe piny na schemacie to zazwyczaj 30 (zasilanie), 87 (wyjście na świece), 85/86 (sterowanie cewką) oraz 31 (masa).
- Współczesne pojazdy często wykorzystują zaawansowane sterowniki świec żarowych, które precyzyjniej zarządzają grzaniem.
- Diagnostyka z użyciem multimetru pozwala sprawdzić przepływ prądu i prawidłowe działanie przekaźnika.
- Znajomość schematu ułatwia lokalizację i wymianę uszkodzonego elementu.
Dlaczego sprawny przekaźnik świec żarowych to klucz do odpalenia Diesla zimą
Silniki Diesla, ze względu na swoją konstrukcję, wymagają specyficznych warunków do zapłonu paliwa. Kluczową rolę odgrywają tu świece żarowe, które podgrzewają komory spalania, ułatwiając rozruch zimnego silnika. Przekaźnik świec żarowych jest sercem tego systemu. Jego głównym zadaniem jest sterowanie dopływem prądu o wysokim natężeniu do świec żarowych w odpowiednim momencie i przez właściwy czas. Działanie przekaźnika jest ściśle powiązane z innymi elementami układu, takimi jak czujnik temperatury silnika oraz główny sterownik silnika (ECU). Czujnik temperatury informuje ECU o tym, jak zimny jest silnik, a ECU na podstawie tych danych podejmuje decyzję o aktywacji przekaźnika i czasie jego pracy. W niskich temperaturach, gdy silnik jest bardzo zimny, świece żarowe muszą pracować dłużej, aby zapewnić odpowiednią temperaturę do zapłonu. Przekaźnik, otrzymując sygnał z ECU, zamyka obwód, który zasila świece prądem z akumulatora.
Rola przekaźnika w układzie rozruchowym – więcej niż tylko "pstryknięcie"
Często postrzegamy przekaźnik jako prosty wyłącznik, jednak w przypadku świec żarowych jego funkcja jest znacznie bardziej złożona. Przekaźnik ten działa jak elektromagnetyczny przełącznik, który jest w stanie obsłużyć wysokie prądy potrzebne do rozgrzania świec. Kiedy na cewkę przekaźnika (zazwyczaj piny 85 i 86) zostanie podany odpowiedni sygnał sterujący z ECU, generowane przez nią pole magnetyczne przyciąga ruchomy element, który zwiera styki robocze. Te styki, znajdujące się między pinem stałego zasilania (30) a wyjściem na świece żarowe (87), tworzą ścieżkę dla prądu o natężeniu kilkudziesięciu amperów. Bez tego mechanizmu, instalacja samochodowa nie byłaby w stanie bezpośrednio zasilić świec żarowych, a ECU nie mógłby precyzyjnie kontrolować ich pracy.
Co się dzieje, gdy przekaźnik odmawia posłuszeństwa? Najczęstsze objawy awarii
Awaria przekaźnika świec żarowych może objawiać się na wiele sposobów, często utrudniając lub uniemożliwiając uruchomienie silnika, szczególnie w niskich temperaturach. Typowe symptomy to:
- Problemy z uruchomieniem zimnego silnika: Silnik może kręcić długo, nie odpalać od razu lub wcale.
- Nieprawidłowe działanie kontrolki świec żarowych: Kontrolka może w ogóle się nie zapalić, świecić krócej niż zwykle, świecić zbyt długo, a nawet migać, sygnalizując problem w układzie.
- Nierówna praca silnika i nadmierne dymienie po rozruchu: Jeśli świece nie nagrzewają się prawidłowo, mieszanka paliwowo-powietrzna może nie zapalać się od razu, prowadząc do nierównej pracy i białego dymu (niespalone paliwo).
- Zapisane kody błędów w sterowniku silnika: Nowoczesne samochody często rejestrują błędy związane z układem świec żarowych, które można odczytać za pomocą skanera diagnostycznego.
Według danych warsztat.pl, problemy z rozruchem zimnego silnika Diesla są jednym z najczęstszych symptomów wskazujących na awarię przekaźnika świec żarowych.

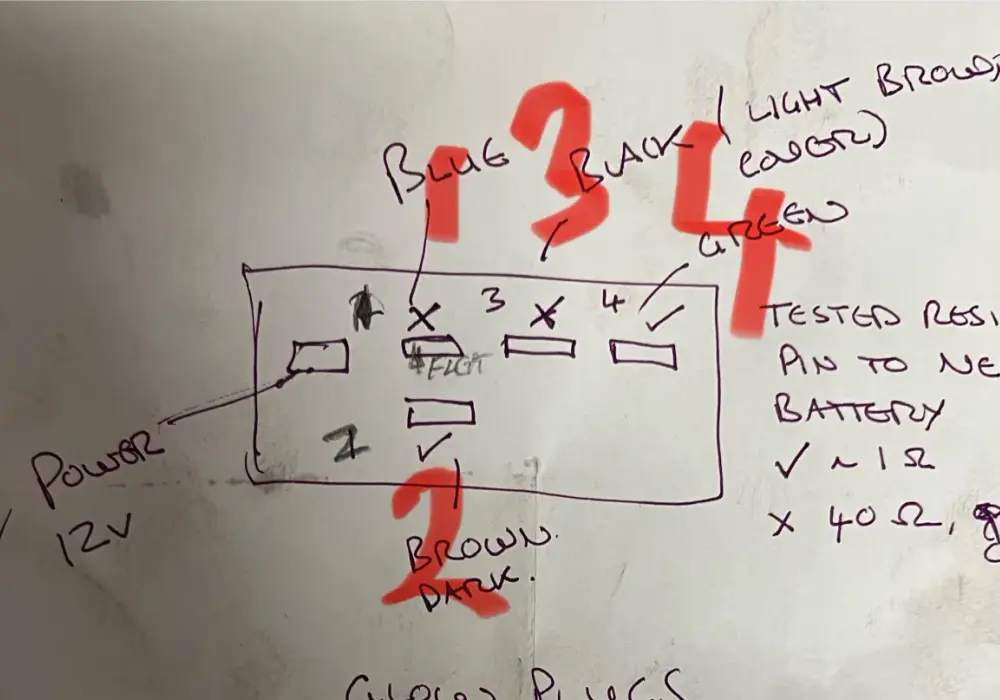

Jak czytać schemat przekaźnika świec żarowych? Uniwersalny przewodnik dla każdego
Zrozumienie schematu przekaźnika świec żarowych jest kluczowe do jego diagnostyki i prawidłowego podłączenia. Na szczęście, większość przekaźników, niezależnie od producenta samochodu, bazuje na podobnych, uniwersalnych oznaczeniach pinów. Znajomość tych symboli pozwoli Wam na szybkie zlokalizowanie problemu i zrozumienie, jak prąd przepływa przez ten element.
Tajemnicze cyfry na obudowie: Co oznaczają piny 30, 87, 85, 86 i inne?
Na obudowie większości przekaźników znajdziemy oznaczenia numeryczne, które precyzyjnie definiują funkcję każdego pinu. Oto najczęściej spotykane:
- 30: Jest to pin zasilania stałego, podłączony bezpośrednio do akumulatora (+12V). Zawsze powinien być pod napięciem, gdy akumulator jest podłączony.
- 87: To wyjście prądowe, które po załączeniu przekaźnika zasila odbiornik w tym przypadku świece żarowe. Może być jeden pin 87 lub kilka (np. 87a, 87b), w zależności od konstrukcji przekaźnika.
- 85: Jeden z pinów cewki sterującej. Zazwyczaj jest to wejście masy, które jest podawane przez sterownik silnika (ECU) w celu aktywacji przekaźnika.
- 86: Drugi pin cewki sterującej. Zwykle jest to zasilanie (+12V) podawane po włączeniu zapłonu, które w połączeniu z masą na pinie 85 aktywuje cewkę.
- 31: Pin masy, zazwyczaj podłączony do nadwozia samochodu.
- T: W starszych typach przekaźników można spotkać pin oznaczony literą "T". Jest to wejście sygnału z czujnika temperatury silnika, które wpływa na czas pracy przekaźnika.
Krok po kroku: Jak prąd płynie przez przekaźnik – od stacyjki do świec
Proces działania przekaźnika świec żarowych można opisać następująco: po przekręceniu kluczyka w stacyjce i włączeniu zapłonu, na pin 86 przekaźnika podawane jest napięcie +12V. Następnie, sterownik silnika (ECU), analizując temperaturę silnika (na podstawie sygnału z czujnika temperatury), decyduje o aktywacji przekaźnika. Jeśli warunki są odpowiednie (np. silnik jest zimny), ECU podaje masę na pin 85. Połączenie napięcia na pinie 86 i masy na pinie 85 powoduje przepływ prądu przez cewkę przekaźnika. Powstaje pole magnetyczne, które przyciąga ruchomy element i zwiera styki między pinem 30 (stałe zasilanie z akumulatora) a pinem 87 (wyjście na świece żarowe). W tym momencie prąd o wysokim natężeniu zaczyna płynąć z akumulatora, przez przekaźnik, do świec żarowych, rozgrzewając je. Po określonym czasie, lub po wyłączeniu zapłonu, ECU przestaje podawać masę na pin 85, cewka traci zasilanie, a styki rozwierają się, odcinając prąd od świec.
Uniwersalny schemat podłączenia – baza do dalszej diagnostyki
Zrozumienie uniwersalnego schematu przekaźnika jest fundamentem, który pozwala na dalszą, bardziej szczegółową diagnostykę. Niezależnie od tego, czy mamy do czynienia z przekaźnikiem w Audi, Oplu czy Fordzie, podstawowa zasada działania i oznaczenia pinów pozostają często te same. Dzięki temu, nawet jeśli nie mamy dostępu do specyficznego schematu dla danego modelu samochodu, możemy na podstawie uniwersalnego schematu zidentyfikować kluczowe punkty do pomiarów i sprawdzić, czy przekaźnik otrzymuje zasilanie, czy jest poprawnie sterowany i czy prawidłowo zasila świece żarowe. To właśnie ta wiedza otwiera drzwi do samodzielnego diagnozowania usterek.
Schematy podłączenia dla najpopularniejszych marek – znajdź swoje auto
Choć uniwersalny schemat stanowi świetną bazę, warto wiedzieć, że producenci samochodów czasem wprowadzają pewne modyfikacje lub stosują specyficzne rozwiązania w swoich układach. Poniżej przedstawiam charakterystykę przekaźników świec żarowych w kilku popularnych grupach samochodów. Pamiętajcie, że numery przekaźników mogą się różnić w zależności od konkretnego modelu i rocznika.
Grupa VAG (VW Golf 4, Passat B5, Audi A4): Analiza schematu przekaźnika 103
W pojazdach grupy Volkswagen, Audi, Seat i Skoda, często spotykamy przekaźniki oznaczone numerami, np. 103. Przekaźnik ten zazwyczaj odpowiada za sterowanie świecami żarowymi. Schemat jego podłączenia jest zbliżony do uniwersalnego, z pinami 30, 87, 85 i 86. Kluczowe jest sprawdzenie, czy sygnał sterujący z ECU dociera na pin 85 (masa) i czy z pinu 86 jest podawane napięcie po włączeniu zapłonu. Należy również upewnić się, że prąd płynie przez pin 30 i wychodzi na pin 87 do świec.
Opel (Astra G, Vectra C, Zafira A): Typowe układy i numery przekaźników
W Oplach, takich jak Astra G czy Vectra C, sterowanie świecami żarowymi również opiera się na przekaźnikach. Często spotykane są przekaźniki o numerach zaczynających się od "F" lub dedykowane moduły sterujące. Logika działania jest podobna przekaźnik jest aktywowany sygnałem z ECU. Warto zwrócić uwagę na lokalizację przekaźnika, która zazwyczaj znajduje się w skrzynce bezpieczników pod maską silnika. Schemat podłączenia będzie odzwierciedlał standardowe piny 30, 87, 85, 86.
Grupa PSA (Peugeot, Citroën): Specyfika francuskich rozwiązań w sterowaniu świecami
Samochody francuskich producentów, jak Peugeot czy Citroën, również wykorzystują przekaźniki świec żarowych. Czasem mogą one być zintegrowane z modułem sterującym świec żarowych, który pełni również funkcje diagnostyczne. Oznaczenia pinów mogą być podobne do standardowych, jednak warto zawsze sprawdzić schemat dla konkretnego modelu, ponieważ francuscy producenci bywają innowacyjni w kwestii integracji podzespołów. W niektórych nowszych modelach można spotkać bardziej zaawansowane sterowniki, które komunikują się z ECU przez magistralę CAN.
Ford (Focus Mk1, Mondeo Mk3): Na co zwrócić szczególną uwagę w schemacie?
W Fordach, na przykład w Focusie Mk1 czy Mondeo Mk3, przekaźniki świec żarowych zazwyczaj pracują według standardowego schematu. Kluczowe jest zlokalizowanie przekaźnika, który często znajduje się w skrzynce bezpieczników pod maską. Należy zwrócić uwagę na jego dokładne oznaczenie i porównać z uniwersalnym schematem. Ważne jest, aby sprawdzić, czy przekaźnik otrzymuje odpowiednie napięcie zasilania na pin 30 oraz czy po aktywacji sygnałem sterującym (z ECU na pin 85/86) prąd jest prawidłowo przekazywany na pin 87 do świec.
Uszkodzony przekaźnik świec żarowych – jak go zdiagnozować przy pomocy schematu
Posiadając wiedzę o schemacie i lokalizacji przekaźnika, możemy przystąpić do jego diagnostyki. Multimetr w ręku i schemat pod ręką to nasi najlepsi sprzymierzeńcy w zlokalizowaniu problemu z układem świec żarowych.
Gdzie szukać przekaźnika w samochodzie? Najpopularniejsze lokalizacje
Przekaźnik świec żarowych zazwyczaj znajduje się w jednym z kilku typowych miejsc. Najczęściej jest to skrzynka bezpieczników i przekaźników zlokalizowana w komorze silnika, często w pobliżu akumulatora. W niektórych samochodach może być również umieszczony pod deską rozdzielczą, po stronie kierowcy lub pasażera. Czasami producenci stosują dedykowane moduły sterujące świecami żarowymi, które mogą być zintegrowane z innymi elementami lub umieszczone w osobnym miejscu. Zawsze warto zajrzeć do instrukcji obsługi pojazdu lub poszukać informacji w internecie, wpisując model samochodu i frazę "lokalizacja przekaźnika świec żarowych".
Praktyczny test przekaźnika krok po kroku z użyciem multimetru
Aby dokładnie przetestować przekaźnik, możemy wykonać kilka prostych pomiarów:
- Sprawdzenie ciągłości cewki: Ustaw multimetr w tryb pomiaru rezystancji (Ω). Zlokalizuj piny sterujące cewką (zazwyczaj 85 i 86). Zmierz rezystancję między nimi. Powinna ona wynosić od kilkudziesięciu do kilkuset omów, w zależności od modelu przekaźnika. Jeśli multimetr pokazuje przerwę (nieskończoność) lub zwarcie (blisko 0 Ω), cewka jest uszkodzona.
- Sprawdzenie rezystancji cewki: Ten sam pomiar, co powyżej, pozwoli nam ocenić stan cewki.
- Sprawdzenie ciągłości styków roboczych: Bez podłączania zasilania do cewki, zmierz rezystancję między pinem stałego zasilania (30) a wyjściem na świece (87). Powinna być ona nieskończona (przerwa). Następnie, podłączając tymczasowe zasilanie (np. z akumulatora przez bezpiecznik) do pinów 85 i 86 (pamiętaj o zachowaniu polaryzacji!), aktywuj przekaźnik. Ponownie zmierz rezystancję między pinami 30 i 87. Teraz powinna być ona bardzo niska (blisko 0 Ω), co oznacza, że styki robocze prawidłowo się zwarły.
- Interpretacja wyników pomiarów: Jeśli cewka jest sprawna (ma właściwą rezystancję), a styki robocze zwierają się prawidłowo po podaniu napięcia sterującego, przekaźnik najprawdopodobniej jest sprawny. Problemy należy szukać gdzie indziej w okablowaniu, świecach żarowych lub sterowniku silnika.
Jak sprawdzić, czy prąd dociera do przekaźnika i wychodzi na świece?
Po wyjęciu przekaźnika i podłączeniu go do testów, możemy również sprawdzić, czy prąd dociera do gniazda przekaźnika w samochodzie. Ustaw multimetr w tryb pomiaru napięcia stałego (V DC). Po włączeniu zapłonu, zmierz napięcie na pinie gniazda odpowiadającym pinowi 30 przekaźnika powinno być tam około +12V. Następnie, po próbie uruchomienia silnika (lub ręcznym podaniu masy na pin 85 gniazda, jeśli jest to możliwe i bezpieczne), zmierz napięcie na pinie gniazda odpowiadającym pinowi 87. Jeśli jest tam również około +12V, oznacza to, że przekaźnik działa prawidłowo, a problem leży prawdopodobnie w samych świecach żarowych lub ich połączeniach.
Przekaźnik czy sterownik? Czym różni się nowoczesne sterowanie świecami żarowymi
Współczesna motoryzacja nie stoi w miejscu, a systemy sterowania świecami żarowymi ewoluowały od prostych przekaźników do zaawansowanych modułów elektronicznych. Zrozumienie tej różnicy jest ważne, zwłaszcza przy diagnostyce nowszych pojazdów.
Kiedy prosty przekaźnik już nie wystarcza – rola inteligentnego modułu sterującego
Proste przekaźniki, choć skuteczne, mają swoje ograniczenia. Nowoczesne silniki Diesla wymagają bardziej precyzyjnego zarządzania procesem grzania świec. Dlatego też producenci wprowadzili "sterowniki świec żarowych" zaawansowane moduły elektroniczne. Ich zalety są liczne: potrafią indywidualnie diagnozować stan każdej świecy żarowej, wykrywając np. jej przepalenie. Pozwalają na bardzo precyzyjną regulację czasu i intensywności grzania, dostosowując je do aktualnych warunków pracy silnika i temperatury otoczenia. Co więcej, sterowniki te komunikują się z głównym sterownikiem silnika (ECU) poprzez magistralę CAN, dostarczając szczegółowych informacji diagnostycznych i pozwalając na lepszą integrację z innymi systemami pojazdu.
Czy schemat od starego przekaźnika pomoże przy diagnostyce nowoczesnego sterownika?
Choć nowoczesne sterowniki świec żarowych są znacznie bardziej skomplikowane niż tradycyjne przekaźniki, podstawowa wiedza o przepływie prądu i logice działania systemu jest nadal niezwykle pomocna. Schematy tradycyjnych przekaźników uczą nas o kluczowych pinach zasilania i sterowania. W przypadku sterowników, choć mogą one mieć złożone złącza z wieloma pinami, zasada jest podobna musi być doprowadzone zasilanie, sygnał sterujący i wyjście na świece. Jednak diagnostyka nowoczesnych sterowników często wymaga specjalistycznego sprzętu diagnostycznego, który potrafi odczytać kody błędów i parametry pracy sterownika. Mimo to, zrozumienie podstaw działania przekaźnika ułatwia interpretację danych z testera i pozwala na bardziej świadome podejście do diagnozy.
Wymiana przekaźnika – co musisz wiedzieć, zanim kupisz nową część
Jeśli po przeprowadzonej diagnostyce okaże się, że przekaźnik świec żarowych jest uszkodzony, konieczna będzie jego wymiana. Oto kilka praktycznych wskazówek, które pomogą Wam uniknąć błędów i wybrać odpowiednią część.
Jak dobrać właściwy przekaźnik do swojego modelu samochodu?
Najważniejszą zasadą przy zakupie nowego przekaźnika jest jego ścisłe dopasowanie do konkretnego modelu samochodu. Nie wystarczy, że przekaźnik będzie miał podobny kształt lub liczbę pinów. Kluczowe jest sprawdzenie numeru OEM (Original Equipment Manufacturer) starej części. Możecie go odczytać bezpośrednio z obudowy uszkodzonego przekaźnika. Następnie, używając tego numeru, możecie wyszukać zamiennik w sklepach motoryzacyjnych lub skorzystać z katalogów części online, wprowadzając numer VIN swojego pojazdu. Tylko w ten sposób macie pewność, że nowy przekaźnik będzie kompatybilny elektrycznie i mechanicznie z Waszym samochodem.
Przeczytaj również: Ford Focus Mk2 1.6 TDCi 109KM - Czy ma dpf i co to oznacza dla Ciebie?
Najczęstsze błędy przy wymianie, których łatwo uniknąć
Podczas wymiany przekaźnika świec żarowych można popełnić kilka typowych błędów. Aby ich uniknąć:
- Zakup niewłaściwej części: Jak wspomniano, zawsze sprawdzajcie numer OEM i zgodność z VIN-em.
- Brak odłączenia akumulatora: Przed rozpoczęciem jakichkolwiek prac przy układzie elektrycznym, zawsze odłączcie klemę minusową od akumulatora. Zapobiegnie to zwarciom i uszkodzeniu elektroniki.
- Niewłaściwe podłączenie przewodów: Jeśli przekaźnik nie jest typu "plug-and-play" (wtykowy), a wymaga podłączenia przewodów, upewnijcie się, że każdy przewód jest podłączony do właściwego pinu zgodnie ze schematem.
- Ignorowanie innych potencjalnych przyczyn awarii: Pamiętajcie, że uszkodzony przekaźnik to często tylko jeden z elementów problemu. Zanim kupicie nowy, upewnijcie się, że same świece żarowe są sprawne, a okablowanie nie jest uszkodzone. Czasami problemem może być również sam sterownik silnika.
