Magistrala CAN w samochodzie: Klucz do sprawnej komunikacji
- Standard komunikacji między elektronicznymi jednostkami sterującymi (ECU) w pojeździe
- Opracowana przez Robert Bosch GmbH w 1986 roku w celu redukcji okablowania
- Działa na dwóch skręconych przewodach (CAN High i CAN Low), co zwiększa odporność na zakłócenia
- Umożliwia scentralizowaną diagnostykę pojazdu poprzez złącze OBD-II
- Komunikacja ma charakter rozgłoszeniowy z priorytetami, zapewniającymi szybki przesył ważnych danych
- Jej awaria może objawiać się jednoczesnym niedziałaniem wielu, pozornie niepowiązanych ze sobą systemów

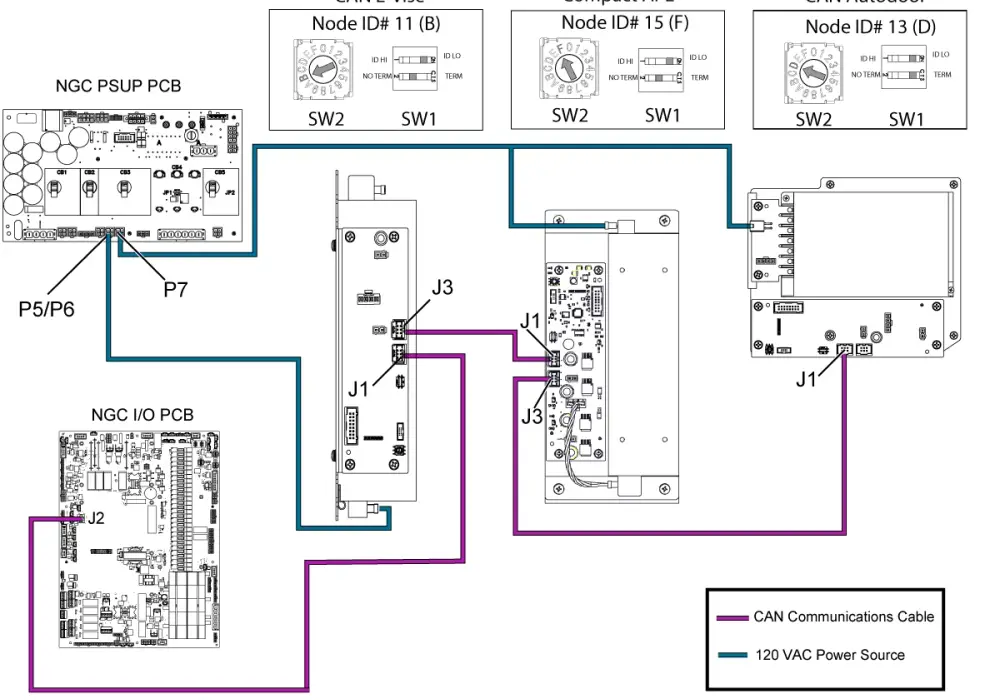

Czym jest magistrala CAN i dlaczego stała się układem nerwowym Twojego samochodu?
Magistrala CAN (Controller Area Network) to fundamentalny standard komunikacji, który zrewolucjonizował architekturę elektroniczną współczesnych samochodów. Jest to system umożliwiający wymianę informacji między różnymi elektronicznymi jednostkami sterującymi (ECU) w pojeździe, takimi jak sterownik silnika, system ABS, poduszki powietrzne czy moduł komfortu, bez konieczności użycia centralnego komputera nadrzędnego. Można ją porównać do skomplikowanego układu nerwowego w organizmie, gdzie każda część ciała komunikuje się z innymi, aby zapewnić sprawne funkcjonowanie całości.
Od kilometrów kabli do dwóch przewodów – jak Bosch zrewolucjonizował motoryzację
Przed pojawieniem się magistrali CAN, samochody były plątaniną setek, a nawet tysięcy metrów pojedynczych przewodów, łączących każdy komponent z każdym innym. To prowadziło do znacznego wzrostu masy pojazdu, skomplikowania produkcji oraz częstych problemów z niezawodnością. W 1986 roku firma Robert Bosch GmbH przedstawiła rozwiązanie, które miało na zawsze zmienić motoryzację. Była nią właśnie magistrala CAN. Jej wprowadzenie pozwoliło na zastąpienie tej rozległej plątaniny zaledwie dwoma skręconymi przewodami, co znacząco uprościło konstrukcję, obniżyło wagę i koszty produkcji, a także zwiększyło niezawodność systemów pokładowych.
CAN, czyli Controller Area Network: Co dokładnie kryje się pod tym skrótem?
Skrót CAN oznacza Controller Area Network, co dosłownie tłumaczy się jako "sieć obszaru sterowników". Nazwa ta doskonale oddaje jej funkcję: jest to sieć, w której "sterowniki" (czyli wspomniane wcześniej ECU) mogą ze sobą rozmawiać. Każda jednostka ECU w samochodzie ma swoją rolę sterownik silnika zarządza pracą jednostki napędowej, sterownik ABS kontroluje hamowanie, a moduł komfortu odpowiada za takie funkcje jak centralny zamek czy elektryczne szyby. Dzięki CAN wszystkie te moduły mogą wymieniać dane, np. sterownik silnika może informować ABS o prędkości pojazdu, a ABS może przekazywać informacje o poślizgu kół do systemu kontroli trakcji.
Jak to działa w praktyce? Prosta analogia do systemu nerwowego człowieka

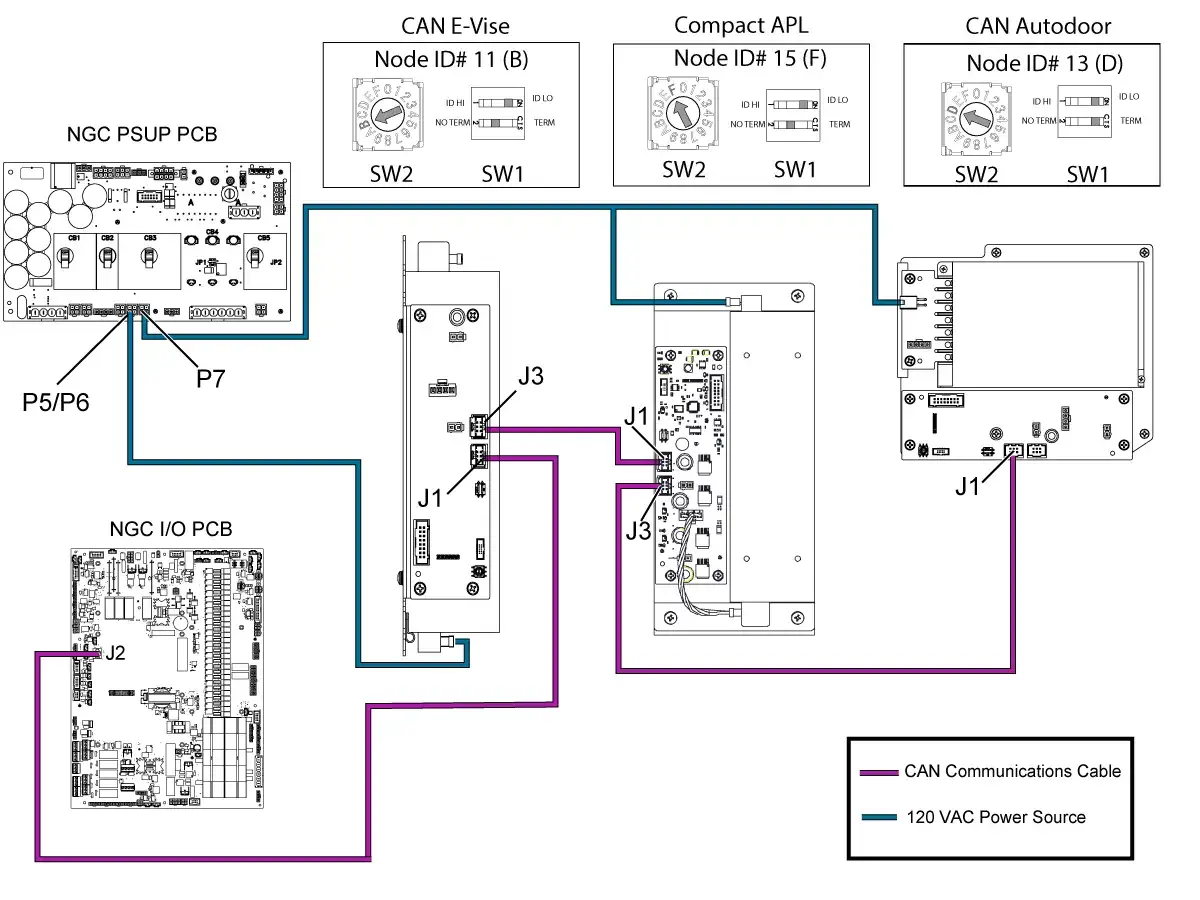

Technicznie rzecz biorąc, sieć CAN opiera się na dwóch skręconych ze sobą przewodach, nazywanych CAN High i CAN Low. To skręcenie przewodów nie jest przypadkowe zapewnia ono wysoką odporność na zakłócenia elektromagnetyczne, co jest kluczowe w środowisku pełnym elektroniki. Komunikacja w magistrali CAN ma charakter rozgłoszeniowy (broadcast). Oznacza to, że gdy jeden moduł wysyła dane, są one odbierane przez wszystkie pozostałe moduły podłączone do sieci. Jednak tylko te jednostki, dla których dana informacja jest przeznaczona, przetwarzają ją dalej. Dodatkowo, komunikaty w sieci CAN mają przypisane priorytety. Dzięki temu najważniejsze dane, na przykład te dotyczące bezpieczeństwa (jak sygnały z systemu ABS), są przesyłane bez opóźnień, nawet jeśli sieć jest obciążona. Można to porównać do ludzkiego układu nerwowego, gdzie różne neurony przesyłają sygnały do różnych części ciała, a niektóre sygnały (np. ból) mają wyższy priorytet i są przetwarzane natychmiast.Jakie korzyści daje Ci magistrala CAN, nawet jeśli o tym nie wiesz?
Magistrala CAN to niewidzialny bohater współczesnej motoryzacji, który pracuje w tle, zapewniając płynne i bezpieczne funkcjonowanie Twojego samochodu. Jej istnienie ma bezpośredni wpływ na komfort, bezpieczeństwo i koszty eksploatacji pojazdu, nawet jeśli na co dzień nie zdajesz sobie z tego sprawy.
Mniej kabli, niższa waga, niższe koszty – ukryte zalety dla każdego kierowcy
Jedną z najbardziej fundamentalnych korzyści wynikających z zastosowania magistrali CAN jest drastyczna redukcja ilości okablowania w samochodzie. Zastąpienie kilometrów pojedynczych przewodów jedną, dwuprzewodową szyną komunikacyjną to nie tylko oszczędność miejsca, ale przede wszystkim znaczące obniżenie masy pojazdu. Lżejszy samochód to niższe zużycie paliwa i lepsze osiągi. Ponadto, mniejsza ilość kabli oznacza niższe koszty produkcji dla producentów samochodów, co w ostatecznym rozrachunku przekłada się na bardziej przystępne ceny dla konsumentów. Elastyczność systemu CAN pozwala również na łatwe dodawanie nowych modułów i funkcji do istniejącej sieci, co ułatwia rozwój i modernizację pojazdów.
Niezawodność i odporność na błędy: Dlaczego Twój samochód jest bezpieczniejszy dzięki CAN?
Odporność na zakłócenia elektromagnetyczne, którą zapewniają skręcone przewody CAN High i CAN Low, jest kluczowa dla niezawodności systemu. W samochodzie, gdzie liczne urządzenia elektryczne generują pola elektromagnetyczne, stabilna komunikacja jest priorytetem. Magistrala CAN posiada również zaawansowane mechanizmy wykrywania błędów, które pozwalają na szybkie identyfikowanie i izolowanie problemów w sieci. Co więcej, system priorytetów komunikatów gwarantuje, że najważniejsze dane na przykład te pochodzące z systemów bezpieczeństwa, takich jak ABS, ESP czy poduszki powietrzne są przesyłane w pierwszej kolejności, bez opóźnień. To bezpośrednio przekłada się na zwiększenie bezpieczeństwa na drodze, ponieważ systemy te mogą reagować natychmiastowo na zmieniające się warunki.
Jeden port, pełna kontrola – magia scentralizowanej diagnostyki przez gniazdo OBD-II
Dzięki magistrali CAN możliwe stało się stworzenie scentralizowanego systemu diagnostyki. Zamiast podłączać się do każdego modułu ECU z osobna, mechanicy mogą uzyskać dostęp do informacji o wszystkich systemach pojazdu za pomocą jednego złącza diagnostycznego gniazda OBD-II (On-Board Diagnostics II). Ten standardowy port pozwala na odczyt kodów błędów, monitorowanie parametrów pracy silnika i innych systemów, a także przeprowadzanie testów diagnostycznych. To znacznie ułatwia i przyspiesza proces diagnozowania usterek, co jest korzystne zarówno dla warsztatów, jak i dla właścicieli samochodów, skracając czas naprawy i obniżając jej koszty. Według danych Botland, możliwość scentralizowanej diagnostyki przez OBD-II jest jedną z kluczowych zalet CAN, umożliwiającą szybkie i precyzyjne lokalizowanie problemów.
Jak rozpoznać, że magistrala CAN w Twoim aucie zaczyna szwankować?
Awaria magistrali CAN może być jedną z najbardziej frustrujących usterek w nowoczesnym samochodzie, ponieważ jej objawy często są nieoczywiste i mogą wskazywać na wiele różnych problemów. Zrozumienie typowych symptomów i przyczyn może pomóc w szybszej diagnozie i naprawie.
„Choinka” na desce rozdzielczej i inne dziwne objawy, których nie wolno ignorować
Jednym z najbardziej charakterystycznych i alarmujących objawów problemów z magistralą CAN jest tzw. "choinka" na desce rozdzielczej. Oznacza to jednoczesne zapalenie się wielu, pozornie niepowiązanych ze sobą kontrolek ostrzegawczych np. ABS, ESP, kontroli trakcji, poduszek powietrznych, a nawet silnika. Dzieje się tak, ponieważ moduły nie mogą się ze sobą komunikować i zgłaszają błędy. Inne dziwne objawy mogą obejmować: niedziałanie różnych systemów (np. elektrycznych szyb, radia, klimatyzacji, wspomagania kierownicy), problemy z uruchomieniem pojazdu, niestabilną pracę silnika, a nawet całkowite unieruchomienie samochodu. Kluczowe jest to, że problemy te często występują jednocześnie lub w krótkich odstępach czasu, co sugeruje problem z siecią komunikacyjną, a nie z pojedynczym komponentem.
Gdzie najczęściej leży problem? Typowe przyczyny awarii sieci CAN
Przyczyny usterek magistrali CAN są różnorodne, ale najczęściej sprowadzają się do kilku kluczowych obszarów. Najczęstszym winowajcą są uszkodzenia fizyczne wiązki przewodów CAN, takie jak przetarcia, przecięcia, korozja na złączach lub uszkodzenia izolacji. Mogą one prowadzić do zwarć, przerw w obwodzie lub zakłóceń sygnału. Inna częsta przyczyna to zalanie modułów elektronicznych wodą, co prowadzi do korozji wewnętrznych komponentów i zakłóceń w ich działaniu. Wreszcie, awaria jednego z elektronicznych modułów sterujących (ECU) może spowodować, że zacznie on "zaśmiecać" sieć błędnymi danymi, blokując prawidłową komunikację dla wszystkich innych modułów. Według danych Botland, uszkodzenia fizyczne okablowania są szczególnie częstą przyczyną problemów z magistralą CAN.
Czy można to naprawić samodzielnie? Kilka słów o diagnostyce i naprawach
Diagnostyka i naprawa problemów z magistralą CAN jest zadaniem skomplikowanym i zazwyczaj wymaga specjalistycznej wiedzy oraz narzędzi. Chociaż podstawowe sprawdzenie wizualne okablowania może być pomocne, identyfikacja uszkodzonego modułu lub precyzyjnego miejsca uszkodzenia w sieci wymaga zaawansowanych skanerów diagnostycznych i oscyloskopu do analizy sygnałów. Samodzielne próby naprawy bez odpowiedniego sprzętu i doświadczenia mogą prowadzić do dalszych uszkodzeń lub błędnej diagnozy. Zawsze zaleca się skorzystanie z usług wykwalifikowanego mechanika lub serwisu specjalizującego się w elektronice samochodowej, który posiada odpowiednie narzędzia i wiedzę do skutecznego rozwiązania problemu.
Przyszłość jest teraz: Jak ewoluuje magistrala CAN?
Magistrala CAN, choć ma już swoje lata, nieustannie ewoluuje, aby sprostać rosnącym wymaganiom nowoczesnej motoryzacji. Wraz z rozwojem technologii, takich jak samochody autonomiczne i elektryczne, potrzeba szybszej i bardziej niezawodnej komunikacji staje się jeszcze większa.
Szybszy i wydajniejszy: Czym jest nowa generacja CAN FD (Flexible Data-Rate)?
W odpowiedzi na rosnące zapotrzebowanie na większą przepustowość danych, opracowano nową generację magistrali CAN, znaną jako CAN FD (Flexible Data-Rate). Główną zaletą CAN FD jest możliwość przesyłania większej ilości danych w jednym komunikacie oraz osiąganie znacznie wyższych prędkości transmisji w fazie danych. Oznacza to, że systemy w samochodzie mogą wymieniać informacje szybciej i efektywniej, co jest kluczowe dla obsługi coraz bardziej złożonych funkcji. CAN FD jest w pełni kompatybilny wstecznie ze standardową magistralą CAN, co ułatwia jego implementację w istniejących architekturach pojazdów, jednocześnie otwierając drogę dla nowych, bardziej zaawansowanych rozwiązań.
Przeczytaj również: Zapowietrzona pompa sprzęgła: 7 alarmujących objawów do sprawdzenia
Rola CAN w systemach autonomicznych, autach elektrycznych i zaawansowanych systemach bezpieczeństwa (ADAS)
Ewolucja magistrali CAN, w tym pojawienie się CAN FD, jest absolutnie kluczowa dla rozwoju najnowszych technologii motoryzacyjnych. W samochodach autonomicznych, gdzie sensory, kamery i radary generują ogromne ilości danych, szybka i niezawodna komunikacja jest niezbędna do podejmowania decyzji w czasie rzeczywistym. Podobnie w autach elektrycznych, CAN i CAN FD odgrywają istotną rolę w zarządzaniu bateriami, monitorowaniu zużycia energii i komunikacji między różnymi komponentami układu napędowego. Zaawansowane systemy wspomagania kierowcy (ADAS), takie jak adaptacyjny tempomat, systemy utrzymania pasa ruchu czy automatyczne hamowanie awaryjne, również polegają na błyskawicznej wymianie danych między wieloma modułami. Bez ciągłego rozwoju i ulepszania magistrali CAN, postęp w tych dziedzinach byłby znacznie wolniejszy, a nawet niemożliwy.
