Instalacja elektryczna haka holowniczego, zwłaszcza w wersji 13-pinowej, to nie tylko kwestia podłączenia świateł przyczepy. To fundament bezpieczeństwa na drodze, zgodność z przepisami i prawidłowe funkcjonowanie systemów Twojego pojazdu. W tym kompleksowym przewodniku przeprowadzimy Cię przez tajniki schematu i montażu wiązki 13-pin, abyś mógł wykonać to zadanie samodzielnie, z pełnym przekonaniem o jego poprawności.
Kompleksowy przewodnik po schemacie i montażu wiązki haka 13-pin
- Instalacja elektryczna haka 13-pin jest standaryzowana normą ISO 11446.
- Gniazdo 13-pin obsługuje wszystkie podstawowe światła oraz dodatkowe funkcje, jak światło cofania, stałe zasilanie i ładowanie akumulatora przyczepy.
- W nowoczesnych samochodach z magistralą CAN lub oświetleniem LED niezbędny jest moduł elektroniczny.
- Nieprawidłowe podłączenie może skutkować błędami komputera, uszkodzeniem elektroniki lub zagrożeniem bezpieczeństwa.
- Szczegółowy schemat pinów z opisem funkcji i kolorów przewodów to podstawa prawidłowego montażu.
- Artykuł zawiera praktyczne wskazówki montażowe i porady dotyczące rozwiązywania typowych problemów.
Dlaczego precyzyjny schemat wiązki 13-pin to fundament bezpieczeństwa?
Podłączenie instalacji elektrycznej haka holowniczego to zadanie, które wymaga precyzji i wiedzy. Szczególnie w przypadku wersji 13-pinowej, która oferuje znacznie więcej funkcji niż jej starszy, 7-pinowy odpowiednik. Prawidłowe wykonanie tej instalacji to nie tylko kwestia tego, czy światła przyczepy będą działać. To przede wszystkim gwarancja bezpieczeństwa dla Ciebie, Twojej rodziny i innych uczestników ruchu drogowego. Niedziałające lub nieprawidłowo działające światła przyczepy mogą prowadzić do niebezpiecznych sytuacji, a nawet być przyczyną wypadków. Dlatego właśnie dokładny schemat i zrozumienie funkcji poszczególnych pinów to absolutna podstawa.
Różnica między "działa" a "działa poprawnie i legalnie"
Często spotykam się z podejściem, że jeśli światła się świecą, to wszystko jest w porządku. Niestety, to bardzo mylne założenie. Instalacja może "działać" w bardzo podstawowym sensie, ale niekoniecznie "poprawnie i legalnie". Prawidłowe działanie oznacza zgodność z normami, takimi jak ISO 11446, brak zakłóceń w systemach elektronicznych samochodu (np. magistrala CAN system komunikacji między podzespołami elektronicznymi pojazdu) oraz brak ryzyka przeciążeń. Nawet pozornie działająca instalacja może generować błędy w komputerze pokładowym, które objawią się dopiero po jakimś czasie, lub być niezgodna z przepisami, co może skutkować konsekwencjami prawnymi podczas kontroli drogowej.
Konsekwencje błędnego podłączenia – od mandatu po zagrożenie na drodze
Nieprawidłowy montaż wiązki haka holowniczego może mieć szereg negatywnych konsekwencji. Najbardziej oczywiste to brak świateł lub ich nieprawidłowe działanie w przyczepie, co jest bezpośrednim zagrożeniem bezpieczeństwa inni kierowcy mogą nie widzieć Twoich zamiarów na drodze. Ponadto, istnieje realne ryzyko zwarcia, które może prowadzić do uszkodzenia instalacji elektrycznej całego samochodu, a nawet do pożaru. Błędy w systemach pokładowych, takie jak te związane z komunikacją przez magistralę CAN, mogą skutkować awariami innych podzespołów. W skrajnych przypadkach, brak lub nieprawidłowe oświetlenie przyczepy może skutkować mandatem karnym.
Gniazdo 7-pin vs 13-pin: Którego naprawdę potrzebujesz?
Decydując się na montaż instalacji elektrycznej haka holowniczego, stajemy przed wyborem między gniazdem 7-pinowym a 13-pinowym. Wybór ten nie jest przypadkowy i powinien być podyktowany przede wszystkim rodzajem pojazdu, który będziemy najczęściej ciągnąć. W Polsce i całej Europie obowiązuje norma ISO 11446, która standaryzuje instalacje 13-pinowe, zapewniając ich kompatybilność z większością nowoczesnych przyczep i pojazdów.
Podstawowe oświetlenie w gnieździe 7-pin – kiedy wystarczy?
Gniazdo 7-pinowe jest rozwiązaniem prostszym i zazwyczaj tańszym. Oferuje ono zasilanie dla podstawowych funkcji oświetleniowych przyczepy: świateł pozycyjnych, świateł hamowania (stop), kierunkowskazów oraz tylnego światła przeciwmgielnego. Jest to rozwiązanie wystarczające w przypadku prostych przyczep towarowych, starszych przyczep kempingowych, które nie wymagają dodatkowego zasilania, czy też niektórych bagażników rowerowych. Nie oferuje ono jednak dodatkowych obwodów zasilania, które są kluczowe w bardziej zaawansowanych zastosowaniach.
Dodatkowe funkcje gniazda 13-pin: światło cofania, ładowanie i stały plus
To właśnie dodatkowe funkcje sprawiają, że gniazdo 13-pinowe jest tak cenione przez użytkowników. Poza wszystkimi funkcjami dostępnymi w wersji 7-pinowej, oferuje ono:
- Światło cofania (Pin 8): Niezbędne w wielu przyczepach, ułatwia manewrowanie na ciasnych parkingach i w nocy.
- Stałe zasilanie (+) 12V (Pin 9): Ten obwód dostarcza prąd bez względu na to, czy silnik samochodu pracuje. Jest idealny do zasilania oświetlenia wnętrza przyczepy, lodówki turystycznej czy innych urządzeń 12V.
- Zasilanie (+) 12V po zapłonie (Pin 10): Ten pin dostarcza prąd tylko wtedy, gdy silnik samochodu jest uruchomiony. Jest to kluczowe dla ładowania akumulatora przyczepy podczas jazdy, zapewniając energię dla systemów pokładowych przyczepy, np. ogrzewania czy oświetlenia.
Dlaczego do przyczep kempingowych i nowoczesnych bagażników rowerowych 13-pin to standard?
Współczesne przyczepy kempingowe to często małe mieszkania na kołach, wyposażone w szereg urządzeń elektrycznych od lodówek, przez kuchenki, po systemy oświetleniowe i ogrzewanie. Wszystkie te urządzenia wymagają stabilnego zasilania, które zapewnia właśnie instalacja 13-pinowa. Podobnie jest z nowoczesnymi bagażnikami rowerowymi, które coraz częściej posiadają własne światła pozycyjne, stop, a nawet światło cofania. Aby te wszystkie funkcje działały poprawnie, niezbędne jest pełne okablowanie 13-pinowe.
Schemat gniazda 13-pin (norma ISO 11446) – Twoja mapa połączeń
Znajomość schematu gniazda 13-pinowego jest absolutnie kluczowa dla prawidłowego montażu. Norma ISO 11446 zapewnia uniwersalność i kompatybilność, co oznacza, że schemat ten jest taki sam w całej Europie. Według danych Fanklubu Niewiadówek, instalacja elektryczna haka 13-pin w Polsce i Europie jest standaryzowana normą ISO 11446. Zrozumienie tego schematu to jak posiadanie mapy, która uchroni Cię przed błędami i zapewni, że wszystkie połączenia będą wykonane we właściwych miejscach.
Graficzny schemat pinów: Widok od przodu i od strony przewodów
Aby ułatwić Ci pracę, idealny schemat powinien zawierać dwa kluczowe widoki. Pierwszy to widok gniazda od przodu, czyli tak, jak widzisz je z zewnątrz pojazdu. Drugi, równie ważny, to widok od strony przewodów, który precyzyjnie pokazuje, jak podłączyć poszczególne kable do pinów wewnątrz gniazda. Każdy pin powinien być wyraźnie oznaczony swoim numerem oraz funkcją, co pozwoli uniknąć pomyłek.
Opis funkcji i kolorów przewodów dla pinów 1-8 (obwód oświetlenia)
Poniższa tabela przedstawia standardowe przypisanie funkcji do pinów od 1 do 8, wraz z kolorami przewodów, które najczęściej są stosowane zgodnie z normą ISO 11446. Pamiętaj, że kolory mogą się nieznacznie różnić w zależności od producenta wiązki, dlatego zawsze warto zweryfikować połączenia miernikiem.
| Pin | Funkcja | Standardowy kolor przewodu |
|---|---|---|
| 1 | Lewy kierunkowskaz | Żółty |
| 2 | Tylne światło przeciwmgielne | Niebieski |
| 3 | Masa dla obwodów 1-8 | Biały |
| 4 | Prawy kierunkowskaz | Zielony |
| 5 | Prawe światło pozycyjne | Brązowy |
| 6 | Światła hamowania (STOP) | Czerwony |
| 7 | Lewe światło pozycyjne | Czarny |
| 8 | Światło cofania | Szary/Różowy |
Opis funkcji i kolorów przewodów dla pinów 9-13 (obwody zasilania i masy)
Piny od 9 do 13 obsługują dodatkowe funkcje zasilania i masy, które są kluczowe dla przyczep kempingowych i bardziej zaawansowanych zastosowań. Oto ich standardowe przypisanie:
| Pin | Funkcja | Standardowy kolor przewodu |
|---|---|---|
| 9 | Stałe zasilanie (+) 12V (np. do oświetlenia wnętrza przyczepy) | Pomarańczowy/Brązowy |
| 10 | Zasilanie (+) 12V po zapłonie (ładowanie akumulatora przyczepy) | Szary |
| 11 | Masa dla obwodu 10 | Biało-czarny |
| 12 | Rozpoznanie przyczepy (styk połączony z pinem 3 we wtyczce) | Jasnoszary |
| 13 | Masa dla obwodu 9 | Biało-czerwony |

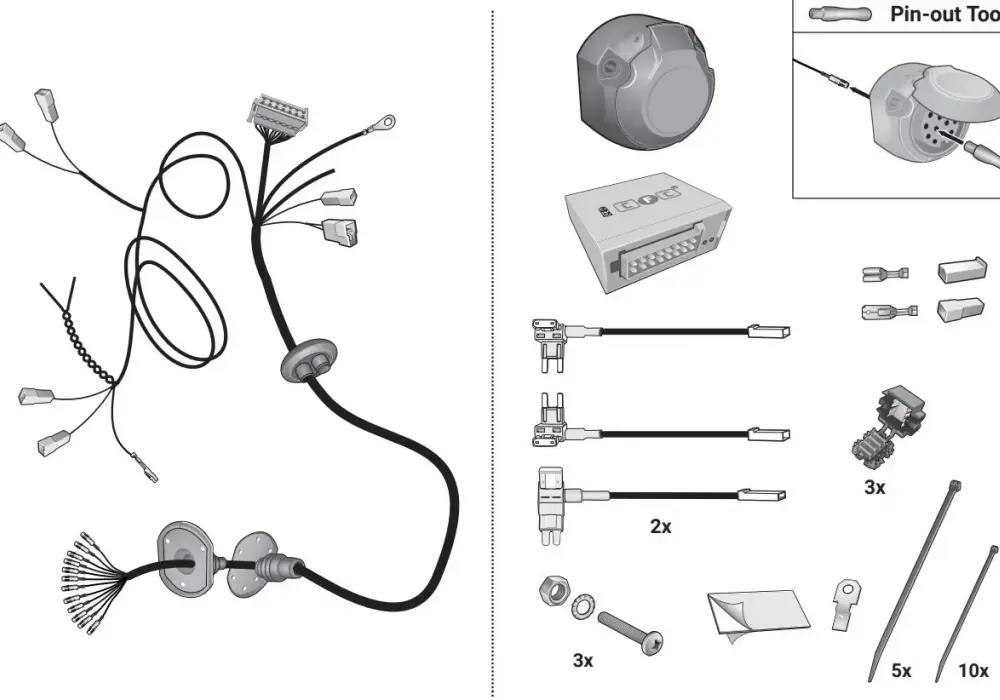

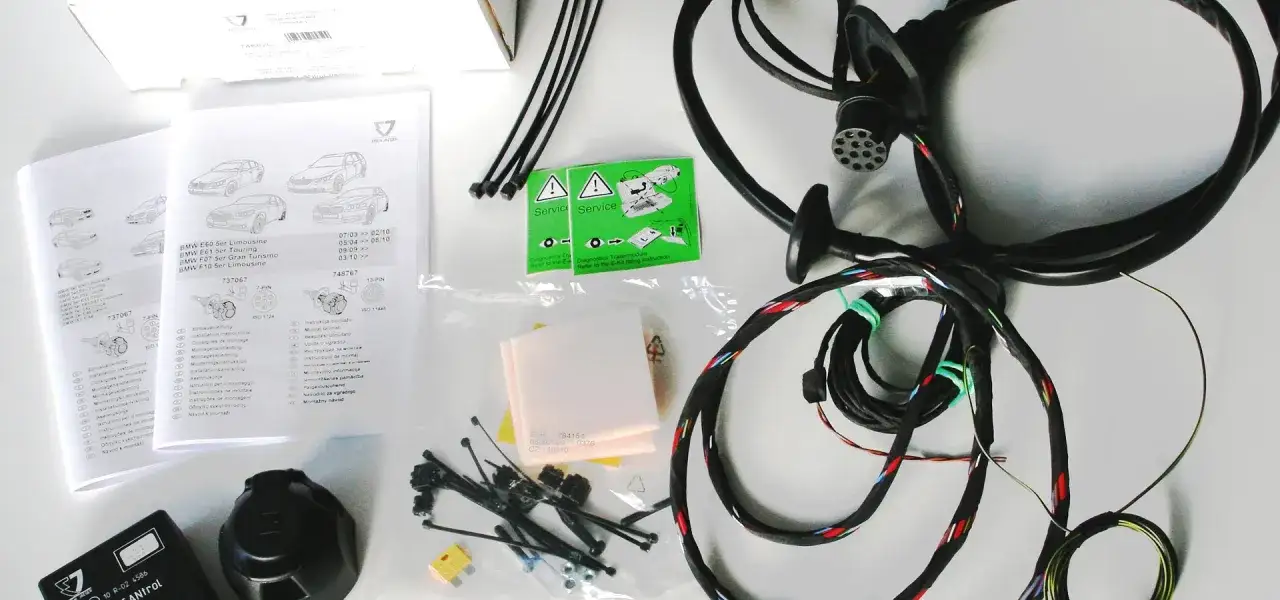

Montaż wiązki haka 13-pin: Instrukcja krok po kroku dla majsterkowicza
Samodzielny montaż wiązki haka 13-pin jest jak najbardziej wykonalny, pod warunkiem posiadania odpowiednich narzędzi i dokładnego postępowania zgodnie z instrukcją. Kluczem do sukcesu jest cierpliwość i precyzja na każdym etapie pracy.
Niezbędne narzędzia i przygotowanie miejsca pracy
Zanim zaczniesz, upewnij się, że masz wszystkie potrzebne narzędzia. Będą Ci potrzebne: zestaw kluczy, śrubokręty, miernik uniwersalny (multimetr) do sprawdzania napięcia i ciągłości obwodów, ściągacz izolacji, zaciskarka do konektorów, a w niektórych przypadkach lutownica i taśma izolacyjna. Pamiętaj też o dobrym oświetleniu miejsca pracy. Przed rozpoczęciem jakichkolwiek prac, koniecznie odłącz akumulator, aby uniknąć zwarcia i porażenia prądem. Jeśli podnosisz samochód, używaj stabilnych podpór, nigdy polegaj tylko na podnośniku.
Jak bezpiecznie poprowadzić przewody od gniazda do wnętrza pojazdu?
Prowadzenie przewodów wymaga staranności, aby zapewnić ich trwałość i bezpieczeństwo. Szukaj fabrycznych otworów w karoserii pojazdu, które często są przygotowane do przeprowadzenia instalacji. Jeśli takich nie ma, konieczne może być wywiercenie nowego otworu, ale pamiętaj o jego późniejszym uszczelnieniu, aby zapobiec dostawaniu się wody do wnętrza samochodu. Przewody powinny być poprowadzone z dala od ruchomych elementów, ostrych krawędzi i źródeł ciepła. Używaj peszli lub opasek kablowych do ich zabezpieczenia i uporządkowania. Bezpieczeństwo przewodów to bezpieczeństwo całej instalacji.
Metody łączenia przewodów: szybkozłączki czy lutowanie?
Masz dwie główne metody łączenia przewodów: szybkozłączki (np. typu Scotchlok) lub lutowanie. Szybkozłączki są szybkie i proste w montażu, ale ich trwałość w trudnych warunkach (wibracje, wilgoć) bywa kwestionowana. Lutowanie, choć wymaga więcej czasu i umiejętności, zazwyczaj zapewnia trwalsze i bardziej niezawodne połączenie. Niezależnie od wybranej metody, pamiętaj o odpowiednim zaizolowaniu każdego połączenia, najlepiej przy użyciu koszulek termokurczliwych lub dobrej jakości taśmy izolacyjnej.
Finalne podłączenie do instalacji samochodu i testowanie świateł
Po poprowadzeniu przewodów do miejsca docelowego, czas na podłączenie ich do instalacji samochodu. W przypadku wiązek uniwersalnych, zazwyczaj polega to na podłączeniu przewodów do odpowiednich obwodów w samochodzie (np. do świateł tylnych). W przypadku wiązek dedykowanych, często wystarczy podpięcie wtyczek do fabrycznych gniazd. Po zakończeniu wszystkich połączeń, nie zapomnij o przetestowaniu wszystkich funkcji świateł. Użyj do tego testera przyczep lub samej przyczepy. Sprawdź kolejno: światła pozycyjne (lewe i prawe), kierunkowskazy (lewy i prawy), światła hamowania, światło przeciwmgielne, światło cofania. Jeśli masz taką możliwość, sprawdź również działanie stałego zasilania i ładowania akumulatora.
Moduł haka – kiedy jest absolutnie niezbędny i jak go rozpoznać?
W dzisiejszych czasach, w których samochody są naszpikowane elektroniką, montaż instalacji haka holowniczego nie zawsze jest prostym podłączeniem kilku przewodów. Wiele nowoczesnych pojazdów wymaga zastosowania specjalnego modułu elektronicznego, który pełni kluczową rolę w prawidłowym i bezpiecznym działaniu całej instalacji.
Czym jest magistrala CAN i dlaczego zmienia zasady gry?
Magistrala CAN (Controller Area Network) to system, który pozwala różnym modułom elektronicznym w samochodzie na komunikację między sobą. Jest to swego rodzaju "sieć neuronowa" pojazdu. W samochodach z magistralą CAN, bezpośrednie podłączenie instalacji haka holowniczego może zakłócić tę komunikację, prowadząc do błędów na desce rozdzielczej, awarii systemów lub nawet trwałego uszkodzenia elektroniki. Moduł haka działa jak "tłumacz" i "bufor" odbiera sygnały z instalacji haka i przekazuje je w sposób zrozumiały dla systemu CAN, jednocześnie chroniąc samochód przed niepożądanymi zakłóceniami.
Samochody z oświetleniem LED – dlaczego wymagają modułu?
Nowoczesne samochody coraz częściej wykorzystują oświetlenie LED, które charakteryzuje się bardzo niskim poborem mocy. Systemy diagnostyczne w tych pojazdach monitorują pobór prądu przez poszczególne obwody oświetleniowe. Podłączenie przyczepy z tradycyjnymi żarówkami może nie stanowić problemu, ale jeśli samochód wykryje bardzo niski pobór prądu (charakterystyczny dla LED-ów), może zinterpretować to jako przepaloną żarówkę i wyświetlić błąd na desce rozdzielczej. Moduł haka, w tym przypadku, symuluje odpowiednie obciążenie, zapobiegając tym błędom.
Wiązka dedykowana vs. uniwersalna z modułem – co wybrać?
Na rynku dostępne są dwa główne typy wiązek: dedykowane i uniwersalne. Wiązki dedykowane są projektowane specjalnie pod konkretny model samochodu i zazwyczaj podłączane są w systemie "plug & play", co znacznie ułatwia montaż. Są one jednak zazwyczaj droższe. Wiązki uniwersalne, często wyposażone w moduł, są tańsze, ale wymagają więcej pracy przy podłączaniu do instalacji samochodu. Według danych Fanklubu Niewiadówek, w nowoczesnych samochodach, wyposażonych w magistralę CAN lub systemy oświetlenia LED, konieczne jest zastosowanie dedykowanego lub uniwersalnego modułu elektronicznego. Wybór zależy od Twoich preferencji, budżetu i umiejętności technicznych.
Najczęstsze błędy montażowe i jak sobie z nimi poradzić?
Nawet przy najlepszych chęciach, podczas montażu instalacji elektrycznej haka holowniczego mogą pojawić się problemy. Kluczem do ich rozwiązania jest spokojna analiza i systematyczne sprawdzanie poszczególnych elementów. Oto najczęściej występujące usterki i sposoby ich diagnozy.
Problem: Brak któregoś ze świateł po podłączeniu przyczepy
To jeden z najczęstszych problemów. Przyczyny mogą być różne: źle podłączony przewód do pinu, uszkodzony przewód na całej długości, przepalona żarówka w przyczepie, uszkodzone gniazdo lub wtyczka, a także brak prawidłowego połączenia masy. Zacznij od sprawdzenia schematu i upewnij się, że wszystkie przewody są podłączone zgodnie z opisem. Następnie, za pomocą miernika, sprawdź napięcie na odpowiednich pinach w gnieździe (przy włączonych światłach samochodu) oraz ciągłość przewodów. Nie zapomnij o sprawdzeniu żarówek w przyczepie.
Problem: Komputer pokładowy pokazuje błąd oświetlenia
Taki komunikat najczęściej wskazuje na problem z komunikacją między instalacją haka a systemem samochodu. W pojazdach z magistralą CAN lub oświetleniem LED, jest to silny sygnał, że niezbędny jest moduł haka, który został nieprawidłowo podłączony lub jest uszkodzony. Sprawdź, czy moduł jest prawidłowo podłączony do instalacji samochodu i czy ma zapewnione stabilne zasilanie. Czasami konieczne może być przeprogramowanie modułu lub jego wymiana.
Problem: Nie działają czujniki parkowania po podpięciu wtyczki
Większość nowoczesnych modułów haka jest zaprojektowana tak, aby automatycznie dezaktywować czujniki parkowania po podłączeniu przyczepy. Jeśli czujniki nadal działają, może to oznaczać problem z konfiguracją modułu lub jego brakiem funkcji dezaktywacji. Sprawdź instrukcję obsługi modułu i upewnij się, że funkcja ta jest włączona i prawidłowo skonfigurowana. W niektórych przypadkach może być konieczne ręczne odłączenie czujników lub przeprogramowanie modułu.
Przeczytaj również: Jak skutecznie wyjąć maglownicę w BMW E60 bez zbędnych problemów
Problem: Brak stałego zasilania lub ładowania na pinach 9 i 10
Piny 9 i 10 odpowiadają za stałe zasilanie i ładowanie akumulatora przyczepy. Brak napięcia na tych pinach może wynikać z kilku przyczyn. Po pierwsze, upewnij się, że te dodatkowe przewody zostały prawidłowo podłączone do instalacji samochodu (często do akumulatora lub skrzynki bezpieczników). Po drugie, sprawdź odpowiednie bezpieczniki w samochodzie. Po trzecie, problem może leżeć po stronie modułu haka lub jego konfiguracji. Warto też sprawdzić, czy instalacja samochodu jest w stanie dostarczyć wystarczającą moc.
