Klimatyzacja nie działa? Zdiagnozuj 3-pinowy czujnik ciśnienia

Witaj w szczegółowym przewodniku, który pomoże Ci samodzielnie zdiagnozować usterkę 3-pinowego czujnika ciśnienia klimatyzacji w Twoim samochodzie. Ten artykuł dostarczy Ci praktycznych instrukcji krok po kroku, wykorzystując proste narzędzia takie jak multimetr, abyś mógł zrozumieć, co dzieje się z Twoją klimatyzacją i podjąć świadome decyzje dotyczące ewentualnej naprawy, zanim jeszcze odwiedzisz mechanika.

Twoja klimatyzacja przestała działać? Zanim pojedziesz do mechanika, sprawdź ten jeden element!

Czym jest 3-pinowy czujnik ciśnienia i dlaczego to "mózg" całej klimatyzacji?

Trójpinowy czujnik ciśnienia klimatyzacji, często nazywany presostatem, to element o fundamentalnym znaczeniu dla prawidłowego działania całego układu chłodzenia w Twoim samochodzie. Jego głównym zadaniem jest nieustanne monitorowanie ciśnienia, jakie panuje wewnątrz systemu klimatyzacji, a konkretnie ciśnienia czynnika chłodniczego. Informacja ta jest następnie przekazywana w formie sygnału napięciowego do elektronicznego sterownika silnika (ECU) lub dedykowanego modułu zarządzającego klimatyzacją. Na podstawie odczytów z czujnika, sterownik podejmuje kluczowe decyzje dotyczące pracy sprężarki decyduje o włączeniu lub wyłączeniu jej sprzęgła. Dodatkowo, steruje on pracą wentylatorów chłodnicy. Wszystko to ma na celu ochronę sprężarki przed uszkodzeniem; zapobiega jej zatarciu, gdy ciśnienie czynnika spadnie poniżej bezpiecznego poziomu (co często wynika z nieszczelności i ucieczki czynnika), a także chroni ją przed skutkami nadmiernego ciśnienia, które mogłoby doprowadzić do jej zniszczenia. Jest to zatem swoisty "mózg" systemu, zapewniający jego bezpieczną i efektywną pracę.

Najczęstsze objawy awarii – czy Twój samochód wysyła te sygnały?

• Klimatyzacja nie włącza się w ogóle sprężarka nie podejmuje pracy, co może być spowodowane brakiem sygnału z czujnika lub błędnym odczytem niskiego ciśnienia.
• Nieregularna praca klimatyzacji sprężarka cyklicznie włącza się i wyłącza, co świadczy o wahaniach odczytu ciśnienia lub problemach ze stabilnością sygnału z czujnika.
• Brak chłodzenia lub niska wydajność mimo tego, że układ klimatyzacji jest nabity czynnikiem chłodniczym sugeruje to, że sprężarka nie pracuje prawidłowo lub wcale, mimo obecności czynnika.
• Ciągła praca wentylatorów chłodnicy na wysokich obrotach lub ich całkowity brak reakcji wentylatory są ściśle powiązane z pracą klimatyzacji i jej ciśnieniem, ich nieprawidłowe działanie może być sygnałem problemu z czujnikiem.
• Zapisane błędy w sterowniku silnika często pojawiają się kody błędów, takie jak P0530, P0531, P0532, P0533, które bezpośrednio wskazują na problemy z obwodem czujnika ciśnienia klimatyzacji.

Konsekwencje ignorowania problemu: od braku chłodu po kosztowne uszkodzenie sprężarki.

Zignorowanie objawów wskazujących na problem z czujnikiem ciśnienia klimatyzacji może mieć daleko idące konsekwencje, wykraczające poza zwykły brak komfortu termicznego w kabinie. Owszem, podstawowym skutkiem jest oczywiście niedziałająca klimatyzacja, co w upalne dni jest bardzo uciążliwe. Jednak znacznie poważniejszym zagrożeniem jest ryzyko doprowadzenia do poważnych i niezwykle kosztownych uszkodzeń mechanicznych, w tym przede wszystkim zatarcia lub zniszczenia sprężarki klimatyzacji. Czujnik pełni kluczową funkcję ochronną. Jeśli z powodu jego awarii sterownik nie otrzyma prawidłowego sygnału o zbyt niskim ciśnieniu, sprężarka może pracować bez odpowiedniego smarowania i chłodzenia, co prowadzi do jej zatarcia. Z kolei błędny odczyt zbyt wysokiego ciśnienia może spowodować jej mechaniczne uszkodzenie. Naprawa lub wymiana sprężarki to zazwyczaj jeden z najdroższych elementów serwisowania układu klimatyzacji.

Przygotowanie do samodzielnej diagnozy – co musisz mieć i o czym pamiętać?

Niezbędnik domowego mechanika: jakie narzędzia będą potrzebne do testu?

• Multimetr cyfrowy: To absolutnie kluczowe narzędzie. Pozwoli Ci ono na precyzyjny pomiar napięcia, co jest podstawą diagnostyki elektrycznej czujnika. Wybierz model, który umożliwia pomiar napięcia stałego (DC) w zakresie co najmniej do 10V.
• Zestaw podstawowych kluczy nasadowych i płasko-oczkowych: Mogą być potrzebne do odkręcenia osłon lub uzyskania lepszego dostępu do czujnika.
• Latarka: Niezastąpiona podczas lokalizacji czujnika w ciemnych zakamarkach komory silnika.
• Środek do czyszczenia styków (opcjonalnie): Warto mieć go pod ręką, gdyby okazało się, że problemem są zaśniedziałe styki we wtyczce.

Jak widzisz, nie są to ani skomplikowane, ani drogie narzędzia. Większość z nich prawdopodobnie masz już w swoim domowym warsztacie.

Bezpieczeństwo przede wszystkim: proste zasady, które uchronią Ciebie i Twoje auto.

1. Przed rozpoczęciem jakichkolwiek prac w komorze silnika, jeśli nie masz pewności co do swoich działań, odłącz klemę minusową od akumulatora. Zapewni to bezpieczeństwo i zapobiegnie przypadkowym zwarciom.
2. Pamiętaj, że elementy silnika mogą być gorące, zwłaszcza jeśli samochód był niedawno używany. Unikaj dotykania rozgrzanych części, aby się nie poparzyć.
3. Pracując z instalacją elektryczną, zachowaj szczególną ostrożność. Upewnij się, że multimetr jest ustawiony na odpowiedni zakres pomiarowy (napięcie stałe).
4. Zawsze używaj rękawic ochronnych i okularów, aby chronić dłonie i oczy przed ewentualnymi zabrudzeniami czy odpryskami.
5. Absolutnie nie próbuj samodzielnie otwierać układu klimatyzacji ani spuszczać z niego czynnika chłodniczego. Czynnik ten jest pod wysokim ciśnieniem, może być szkodliwy dla zdrowia i środowiska, a jego obsługa wymaga specjalistycznego sprzętu i uprawnień. Ten poradnik skupia się wyłącznie na diagnostyce elektrycznej czujnika.

Gdzie jest ten czujnik? Jak zlokalizować presostat w komorze silnika.

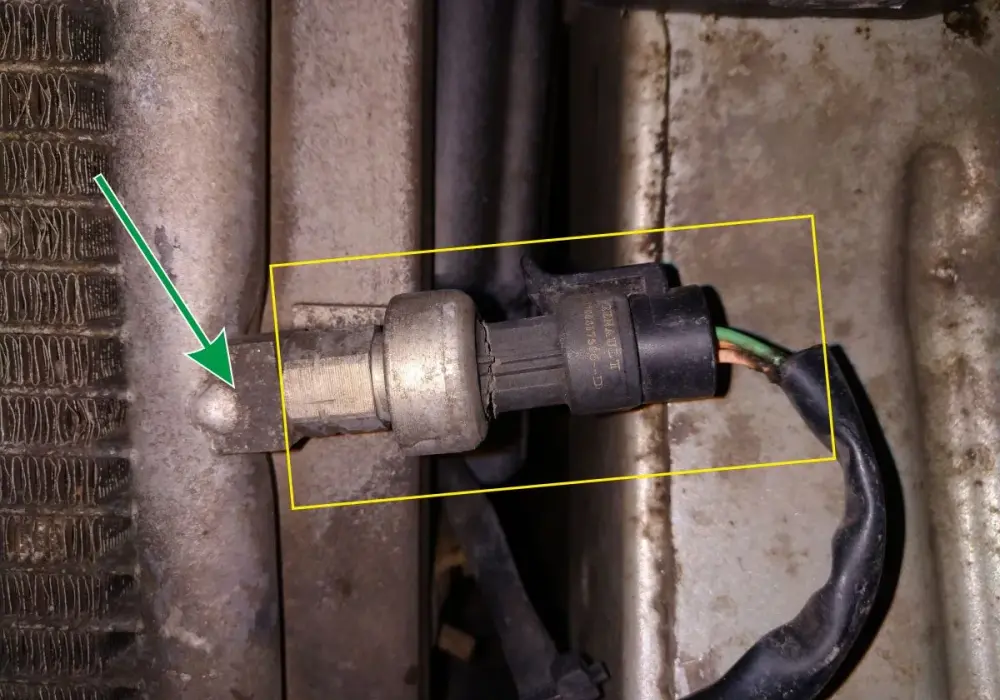

Lokalizacja 3-pinowego czujnika ciśnienia klimatyzacji zazwyczaj nie jest skomplikowana, choć może wymagać chwili poszukiwań. Najczęściej znajdziesz go wpiętego w jeden z aluminiowych przewodów układu klimatyzacji. Zwykle jest on umiejscowiony po stronie wysokiego ciśnienia układu. Typowe miejsca to okolice przedniej części samochodu, w pobliżu chłodnicy (skraplacza klimatyzacji), lub w okolicach grodzi silnika, czyli ściany oddzielającej komorę silnika od kabiny pasażerskiej. Jeśli masz problem z jego znalezieniem, warto zajrzeć do instrukcji obsługi Twojego pojazdu lub poszukać informacji na specjalistycznych forach internetowych poświęconych Twojemu modelowi samochodu tam często można znaleźć zdjęcia lub opisy lokalizacji poszczególnych podzespołów.

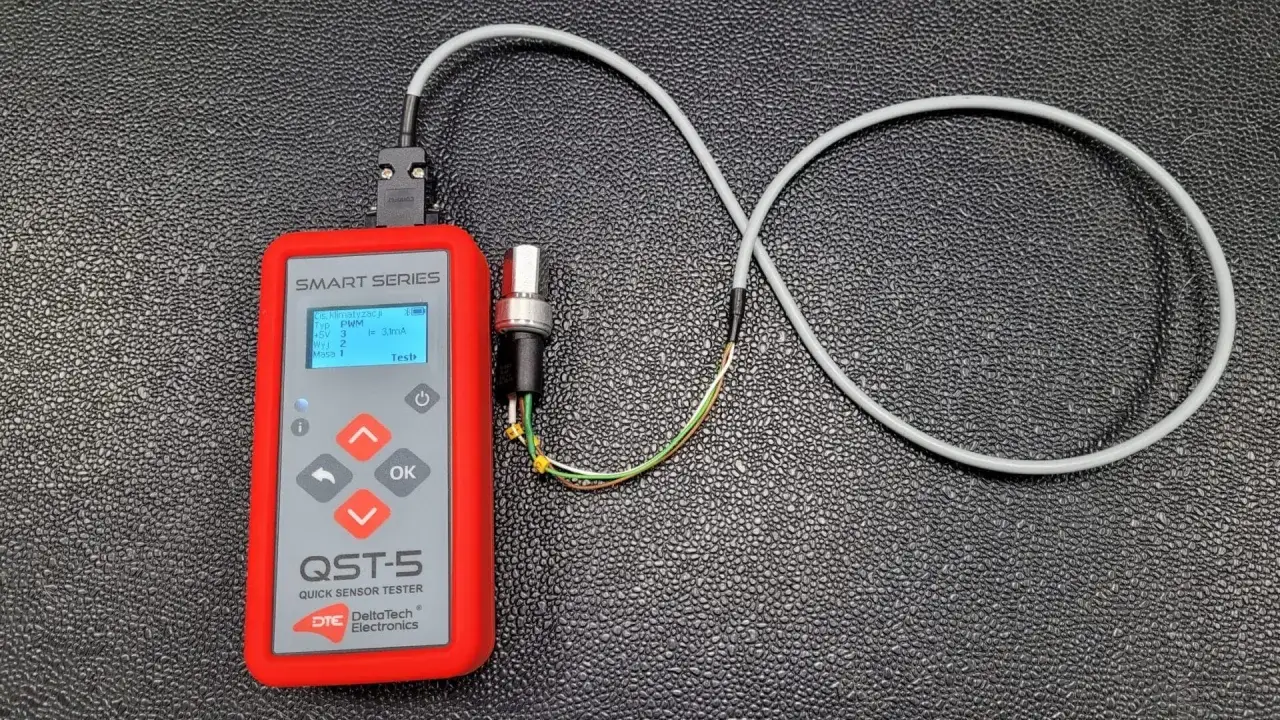

Test czujnika krok po kroku – praktyczny przewodnik z użyciem multimetru

Identyfikacja pinów: jak rozpoznać zasilanie, masę i przewód sygnałowy?

Każdy 3-pinowy czujnik ciśnienia klimatyzacji posiada trzy wyprowadzenia, czyli piny, które realizują kluczowe funkcje: zasilanie (+5V), masę (GND) oraz wyjście sygnałowe, które zazwyczaj pracuje w zakresie od 0 do 5V. Identyfikacja tych pinów jest pierwszym krokiem do przeprowadzenia testu. Najłatwiej zrobić to na odłączonej wtyczce czujnika, przy włączonym zapłonie w samochodzie. Ustawiając multimetr na pomiar napięcia stałego, możesz sprawdzić, które piny dostarczają napięcie. Jeden z nich powinien pokazywać około 5V względem masy (to będzie pin zasilający). Kolejny pin powinien być bezpośrednio połączony z masą pojazdu, co multimetr wskaże jako wartość bliską 0V. Ostatni, trzeci pin, będzie przewodem sygnałowym jego napięcie będzie się zmieniać w zależności od ciśnienia. Czasami piny są oznaczone niewielkimi symbolami na obudowie wtyczki lub samego czujnika, ale jeśli nie są, schemat elektryczny pojazdu lub informacje znalezione w internecie dla konkretnego modelu auta będą nieocenione.

Test #1: Sprawdzanie zasilania i masy – czy czujnik w ogóle ma prąd?

1. Upewnij się, że kluczyk w stacyjce jest w pozycji zapłonu (silnik nie musi być uruchomiony).
2. Odłącz wtyczkę od czujnika ciśnienia klimatyzacji.
3. Ustaw swój multimetr na pomiar napięcia stałego (DC), wybierając zakres co najmniej do 10V.
4. Umieść jedną sondę multimetru na pinie we wtyczce, który zidentyfikowałeś jako zasilanie (+5V), a drugą sondę na pinie, który jest masą (GND).
5. Odczytaj wynik pomiaru. Powinieneś zobaczyć wartość w okolicach 5V.
6. Interpretacja wyników: Jeśli napięcie jest prawidłowe (około 5V), oznacza to, że zasilanie do czujnika dociera. Jeśli jednak pomiar wykaże brak napięcia lub wartość znacznie odbiegającą od 5V, problem leży prawdopodobnie w instalacji elektrycznej może to być przepalony bezpiecznik, uszkodzone okablowanie lub problem z przekaźnikiem. W takiej sytuacji należy sprawdzić odpowiednie bezpieczniki i wiązki elektryczne. Jeśli nie czujesz się na siłach, aby to zrobić, skonsultuj się z mechanikiem.

Test #2: Pomiar napięcia sygnałowego na wyłączonym i włączonym silniku.

1. Po sprawdzeniu zasilania, podłącz wtyczkę z powrotem do czujnika.
2. Aby wykonać ten pomiar, będziesz potrzebował cienkich igieł pomiarowych do multimetru lub specjalnych adapterów, które pozwolą Ci wpiąć się w przewody elektryczne bez ich uszkadzania. Podłącz multimetr równolegle do przewodu sygnałowego i przewodu masy na wtyczce czujnika.
3. Ustaw swój multimetr na pomiar napięcia stałego (DC).
4. Pomiar przy wyłączonym silniku (zapłon włączony): Odczytaj napięcie na pinie sygnałowym. W tym stanie, gdy klimatyzacja jest wyłączona, a silnik nie pracuje, w układzie panuje ciśnienie statyczne. Powinieneś zaobserwować napięcie w przedziale około 0.7V do 1.0V. Ta wartość odpowiada zazwyczaj ciśnieniu statycznemu w zakresie 5-7 bar.
5. Pomiar przy włączonym silniku i działającej klimatyzacji: Teraz uruchom silnik i włącz klimatyzację na maksymalne chłodzenie. Obserwuj wskazania multimetru. Napięcie na pinie sygnałowym powinno zacząć wzrastać. W zależności od ciśnienia panującego w układzie podczas pracy klimatyzacji, wartość ta powinna przekroczyć 1.5V - 2.5V, a w niektórych przypadkach może być nawet wyższa.
6. Dodatkowo, możesz spróbować delikatnie opukać czujnik podczas pomiaru. Jeśli napięcie zacznie wtedy fluktuować lub się zmieniać, może to świadczyć o problemach z wewnętrznymi stykami czujnika.

Jak interpretować wyniki z multimetra? Te wartości świadczą o usterce.

• Wartość bliska 0V: Taki odczyt, zwłaszcza podczas pracy klimatyzacji, najczęściej wskazuje na zbyt niskie ciśnienie czynnika chłodniczego w układzie. Może to oznaczać, że czynnika jest po prostu za mało (np. z powodu wycieku) lub układ jest całkowicie pusty.
• Wartość bliska 5V: Jeśli napięcie na wyjściu sygnałowym zbliża się do maksymalnej wartości (5V), może to oznaczać dwie rzeczy: albo w układzie panuje ekstremalnie wysokie ciśnienie (co jest rzadkie i niebezpieczne), albo sam czujnik jest uszkodzony i podaje maksymalne napięcie niezależnie od rzeczywistego ciśnienia.
• Brak zmiany napięcia mimo pracy klimatyzacji: Jeśli napięcie sygnałowe pozostaje na stałym, niskim poziomie (jak przy wyłączonym silniku), mimo że klimatyzacja pracuje, a sprężarka powinna być włączona i podnosić ciśnienie, jest to silny sygnał, że czujnik jest uszkodzony i nie reaguje na zmiany ciśnienia.
• Niestabilne, mocno fluktuujące napięcie: Szybkie i niekontrolowane zmiany napięcia, które nie korelują ze zmianami ciśnienia, mogą wskazywać na wewnętrzne uszkodzenie czujnika, luźne połączenia w jego wnętrzu lub problem z jego połączeniem elektrycznym.
• Napięcie poza oczekiwanymi zakresami: Jeśli pomiary przy wyłączonym silniku (0.7-1.0V) lub włączonej klimatyzacji (>1.5-2.5V) znacząco odbiegają od podanych wartości, a jesteś pewien, że w układzie jest odpowiednia ilość czynnika, prawdopodobnie mamy do czynienia z nieprawidłowym działaniem czujnika lub faktycznym problemem z ciśnieniem w układzie.

Co dalej? Moje pomiary wskazują na problem z czujnikiem.

Czy wymiana czujnika ciśnienia jest skomplikowana i czy wymaga opróżnienia układu?

Wymiana 3-pinowego czujnika ciśnienia klimatyzacji bywa prostsza, niż mogłoby się wydawać, choć zależy to od konkretnego modelu samochodu i zastosowanego rozwiązania. Wiele nowoczesnych pojazdów wyposażonych jest w czujniki, które posiadają wbudowany zawór Schrader'a jest to ten sam typ zaworu, który znajdziesz w wentylu opony samochodowej. Taka konstrukcja pozwala na odkręcenie starego czujnika i wkręcenie nowego bez konieczności wcześniejszego opróżniania całego układu klimatyzacji z czynnika chłodniczego. W momencie wymiany, zawór Schrader'a w nowym czujniku (lub w specjalnym adapterze) zapobiega ucieczce czynnika. Należy jednak pamiętać, że nie wszystkie modele czujników i nie wszystkie samochody posiadają to udogodnienie. W starszych pojazdach lub w przypadku specyficznych konstrukcji układu, opróżnienie całego układu z czynnika chłodniczego może być konieczne przed wymianą czujnika. Zawsze warto sprawdzić specyfikację techniczną dla Twojego modelu auta lub poszukać informacji w internecie. Podkreślam raz jeszcze: samodzielne opróżnianie układu klimatyzacji jest niewskazane bez odpowiedniego sprzętu i wiedzy.

Przeczytaj również: LUK czy Sachs? Który producent sprzęgła będzie lepszy dla twojego auta

Kiedy test jest niejednoznaczny i wizyta w serwisie klimatyzacji jest najlepszym rozwiązaniem?

• Jeśli wyniki Twoich testów multimetrem są niejednoznaczne lub sprzeczne, a nie jesteś w stanie jednoznacznie zidentyfikować przyczyny problemu.
• Gdy po samodzielnej wymianie czujnika (lub naprawie instalacji elektrycznej) objawy awarii nadal występują, co może sugerować inny problem w układzie.
• Jeśli Twoje pomiary wskazują na stale niskie ciśnienie (napięcie bliskie 0V), co niemal na pewno oznacza wyciek czynnika chłodniczego, a jego uzupełnienie bez zlokalizowania i naprawy nieszczelności jest bezcelowe.
• Gdy podejrzewasz, że problem leży w innych, bardziej złożonych elementach układu klimatyzacji, takich jak uszkodzona sprężarka, nieszczelny zawór rozprężny, czy zapchany osuszacz.
• Jeśli po przeprowadzeniu podstawowych testów nie czujesz się pewnie z dalszymi działaniami, brakuje Ci odpowiednich narzędzi (zwłaszcza do obsługi czynnika chłodniczego) lub po prostu wolisz powierzyć to zadanie profesjonalistom.

Pamiętaj, że profesjonalny serwis klimatyzacji dysponuje specjalistycznym sprzętem diagnostycznym, takim jak stacje do obsługi klimatyzacji, które pozwalają na precyzyjne zdiagnozowanie każdego elementu układu, a także wiedzą techniczną, która jest niezbędna do skutecznego usunięcia nawet najbardziej skomplikowanych usterek.
