Gdzie jest bezpiecznik N75 - diagnostyka utraty mocy

Zawór N75, znany również jako elektrozawór sterujący ciśnieniem doładowania, jest kluczowym elementem w nowoczesnych silnikach benzynowych (TSI) i wysokoprężnych (TDI). Jego prawidłowe działanie jest niezbędne do utrzymania optymalnej mocy i osiągów pojazdu. Problemy z jego zasilaniem elektrycznym, najczęściej wynikające z przepalonego bezpiecznika, mogą prowadzić do frustrujących objawów, takich jak spadek mocy czy wejście silnika w tryb awaryjny. W tym artykule przeprowadzę Cię przez proces diagnozowania i rozwiązywania problemów związanych z bezpiecznikiem zaworu N75, opierając się na moim doświadczeniu jako mechanika.

Dlaczego prawidłowe zasilanie zaworu N75 jest kluczowe dla mocy Twojego silnika?

Za co tak naprawdę odpowiada zawór N75 w silnikach TDI i TSI?

Zawór N75, znany również jako elektrozawór ograniczenia ciśnienia doładowania, odgrywa fundamentalną rolę w prawidłowym funkcjonowaniu turbosprężarki w silnikach TDI i TSI. Jego głównym zadaniem jest precyzyjne sterowanie ciśnieniem doładowania poprzez regulację przepływu podciśnienia lub ciśnienia do siłownika turbosprężarki. Dzięki temu silnik może osiągać optymalną moc w różnych zakresach obrotów, zapewniając dynamiczną jazdę i efektywne spalanie paliwa. Bez jego sprawnego działania, turbosprężarka nie będzie pracować w optymalnych parametrach.

Tryb awaryjny i spadek mocy – natychmiastowe skutki braku prądu na zaworze

Kiedy zawór N75 nie otrzymuje prawidłowego zasilania, jego działanie zostaje zaburzone lub całkowicie uniemożliwione. Skutkuje to natychmiastowym przejściem silnika w tryb awaryjny, co objawia się drastycznym spadkiem mocy. Samochód staje się ospały, "nie jedzie", a reakcja na pedał gazu jest minimalna lub żadna. Jest to mechanizm ochronny, który ma zapobiec uszkodzeniu turbosprężarki lub innych komponentów silnika w wyniku niekontrolowanego ciśnienia doładowania. Z mojego doświadczenia wiem, że ten objaw jest zazwyczaj pierwszym sygnałem, który skłania kierowców do wizyty w warsztacie.

Czy zawór N75 ma osobny bezpiecznik? Obalamy popularne mity

Jeden obwód, wiele urządzeń: dlaczego N75 dzieli bezpiecznik z innymi czujnikami?

Wbrew powszechnym przekonaniom, zawór N75 rzadko posiada swój indywidualny, dedykowany bezpiecznik. Zazwyczaj jest on częścią większego obwodu elektrycznego, który zasila kilka kluczowych komponentów sterowania silnikiem. Może to być na przykład wspólny bezpiecznik dla N75, przepływomierza (MAF) oraz zaworu N80 (zawór odpowietrzenia zbiornika paliwa). Taka konstrukcja ma na celu uproszczenie instalacji elektrycznej, ale jednocześnie oznacza, że przepalenie jednego bezpiecznika może unieruchomić kilka ważnych elementów. To dlatego często problem z jednym zaworem może wpływać na pracę innych podzespołów.

Zwarcie na kablach, uszkodzony przekaźnik, czy awaria ECU? Poznaj prawdziwe przyczyny problemu

Brak zasilania na wtyczce zaworu N75 nie zawsze oznacza przepalony bezpiecznik. Istnieje kilka innych, równie częstych przyczyn, które należy wziąć pod uwagę podczas diagnostyki:

• Uszkodzenie przewodów: Przetarcia izolacji, korozja lub pęknięcia przewodów prowadzące do zwarcia do masy lub innego przewodu są częstą usterką, szczególnie w starszych pojazdach, gdzie wiązki elektryczne są narażone na wibracje i warunki atmosferyczne. Zawsze zwracam uwagę na stan wiązek, bo to one są często pomijanym elementem.
• Problem z przekaźnikiem: Zasilanie na cały obwód, w którym znajduje się N75, może być podawane przez przekaźnik. Jego awaria spowoduje brak prądu na wszystkich podłączonych do niego elementach. Przekaźniki, choć trwałe, również się psują.
• Usterka sterownika silnika (ECU): W skrajnych i rzadszych przypadkach, problem może leżeć po stronie samego sterownika silnika, który odpowiada za sterowanie masą zaworu N75. Uszkodzenie ECU wymaga specjalistycznej diagnostyki i naprawy. To już bardziej zaawansowana usterka, ale zdarza się.

Gdzie szukać bezpiecznika od N75? Praktyczny przewodnik po skrzynkach

Lokalizacja w VW Passat B5 i Golf IV: sprawdź bezpieczniki nr 29, 32 i 34

W popularnych modelach grupy VAG, takich jak VW Passat B5 czy Golf IV, bezpiecznik odpowiedzialny za obwód zasilający zawór N75 (i często inne czujniki) najczęściej znajduje się w skrzynce bezpieczników umieszczonej w kabinie, po lewej stronie deski rozdzielczej, pod osłoną. W tych modelach warto zwrócić szczególną uwagę na bezpieczniki o numerach 29, 32 lub 34. Ich amperaż może się różnić w zależności od rocznika i wersji silnikowej, dlatego zawsze należy sprawdzić schemat. Ja zazwyczaj zaczynam od bezpieczników o wyższym numerze, bo tam często znajdują się elementy sterowania silnikiem.

Lokalizacja w Audi A4 (B5, B6, B7): które miejsca musisz skontrolować?

W modelach Audi A4 (B5, B6, B7) sytuacja jest podobna bezpiecznik zazwyczaj znajduje się w skrzynce w kabinie. Warto jednak wiedzieć, że w niektórych wersjach, szczególnie w Audi A4 B7 2.0 TDI, może istnieć dodatkowy, ukryty bezpiecznik na przewodach w okolicy przekaźników przy sterowniku silnika (ECU). Jak podaje serwis a4-klub.pl, takie rozwiązanie bywa stosowane i może być trudne do zlokalizowania bez wcześniejszej wiedzy. Zawsze warto dokładnie sprawdzić instrukcję obsługi pojazdu lub schematy elektryczne. W mojej praktyce zdarzyło się kilka takich przypadków, gdzie bezpiecznik był zamaskowany.

Jak czytać schemat na klapce i nie popełnić błędu przy wymianie?

Czytanie schematu na klapce skrzynki bezpieczników jest kluczowe, aby uniknąć pomyłek. Oto jak to zrobić:

1. Zlokalizuj schemat: Najczęściej znajduje się on na wewnętrznej stronie klapki skrzynki bezpieczników lub w instrukcji obsługi samochodu.
2. Zrozum oznaczenia: Schemat zawiera numery bezpieczników, ich amperaż (np. 10A, 15A) oraz symbole lub krótkie opisy funkcji, za którą odpowiadają (np. "Engine Control", "Lambda Probe", "N75").
3. Dopasuj numer i funkcję: Znajdź bezpiecznik, który odpowiada za "Engine Control" lub bezpośrednio za N75, jeśli jest tak oznaczony.
4. Sprawdź amperaż: Zawsze wymieniaj przepalony bezpiecznik na nowy o identycznym amperażu. Użycie bezpiecznika o wyższym amperażu może doprowadzić do poważnych uszkodzeń instalacji elektrycznej. To podstawowa zasada bezpieczeństwa.
5. Użyj pęsety: Do wyjmowania i wkładania bezpieczników używaj specjalnej plastikowej pęsety, która często jest dołączona do skrzynki bezpieczników. Chroni ona przed przypadkowym zwarciem i uszkodzeniem bezpiecznika.

Objawy, które krzyczą: "Sprawdź zasilanie N75!"

Kody błędów, które jednoznacznie wskazują na problem (16627, 00575)

Jednym z najpewniejszych sygnałów problemów z zaworem N75 lub jego zasilaniem są konkretne kody błędów odczytane za pomocą diagnostyki komputerowej. Najczęściej pojawiające się to:

• 16627 (P0243): Awaria zaworu N75 (elektrozawór ograniczenia ciśnienia doładowania). Ten kod bezpośrednio wskazuje na problem z samym zaworem lub jego obwodem elektrycznym.
• 00575 (P0234): Ciśnienie w kolektorze dolotowym różnica regulacji. Ten błąd sugeruje, że system sterowania ciśnieniem doładowania nie działa prawidłowo, co często jest konsekwencją wadliwego działania N75.

Pamiętaj, że nawet jeśli komputer wskazuje na "awarię zaworu N75", w pierwszej kolejności należy wykluczyć problemy z zasilaniem, zanim zdecydujemy się na wymianę samego zaworu. W mojej praktyce wiele razy okazywało się, że problemem był bezpiecznik lub przewody, a nie sam zawór.

Auto "nie jedzie" i dymi na czarno – czy to na pewno bezpiecznik?

Poza trybem awaryjnym i spadkiem mocy, problem z zasilaniem N75 może objawiać się również innymi symptomami. Jeśli samochód "nie jedzie", brakuje mu przyspieszenia, a dodatkowo zauważasz nadmierne dymienie na czarno z rury wydechowej, to sygnał, że silnik pracuje na zbyt bogatej mieszance paliwowo-powietrznej. Dzieje się tak, ponieważ bez prawidłowo działającego N75 turbosprężarka nie jest w stanie dostarczyć odpowiedniej ilości powietrza, co prowadzi do niepełnego spalania. W takiej sytuacji bezpiecznik lub inna usterka w obwodzie N75 jest bardzo prawdopodobna. To klasyczny objaw problemów z doładowaniem.

Jak prostym testem z żarówką lub multimetrem potwierdzić brak zasilania na wtyczce?

Aby potwierdzić brak zasilania na wtyczce zaworu N75, można wykonać prosty test:

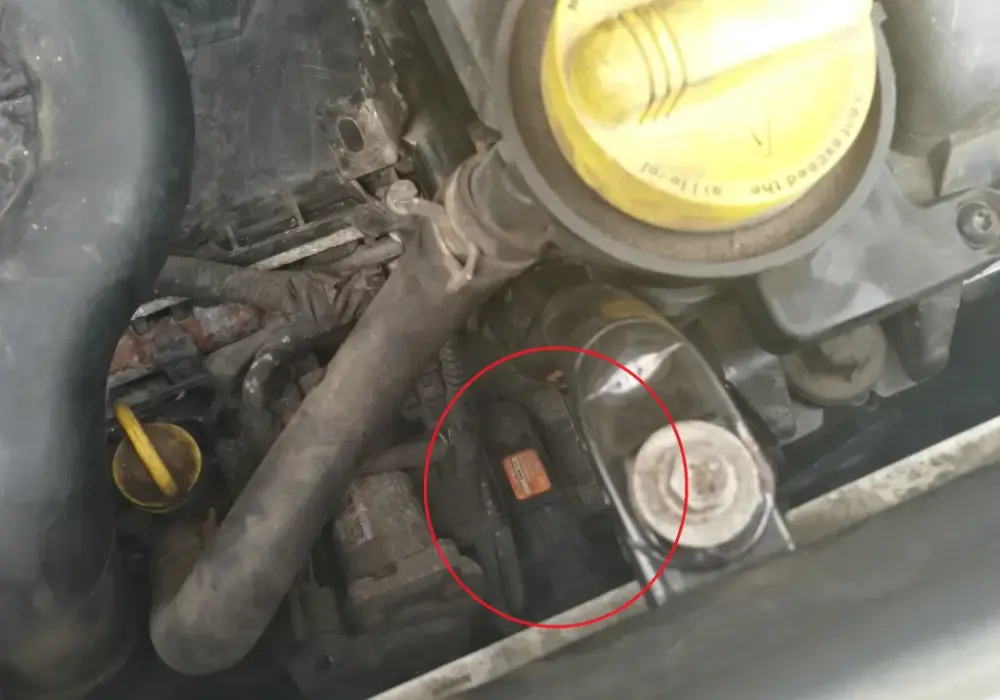

1. Zlokalizuj wtyczkę N75: Znajduje się ona na zaworze N75, który zazwyczaj jest umieszczony w pobliżu turbosprężarki lub na kolektorze dolotowym.
2. Odłącz wtyczkę: Ostrożnie odłącz wtyczkę od zaworu N75.
3. Przygotuj narzędzia:
   • Multimetr: Ustaw na pomiar napięcia stałego (DCV) w zakresie 12-20V.
   • Żarówka testowa: Prosta żarówka 12V z dwoma przewodami (np. do kierunkowskazów) lub specjalny próbnik napięcia.
4. Sprawdź napięcie:
   • Multimetrem: Przy włączonym zapłonie (niekoniecznie pracującym silniku) przyłóż jedną sondę multimetru do jednego pinu we wtyczce, a drugą do drugiego. Powinieneś odczytać wartość około 12V. Jeśli odczytujesz 0V lub znacznie niższą wartość, oznacza to brak zasilania.
   • Żarówką testową: Podłącz żarówkę do dwóch pinów we wtyczce. Jeśli żarówka zaświeci się jasno, zasilanie jest obecne. Jeśli nie świeci lub świeci bardzo słabo, brakuje zasilania.
5. Wskazówka: W niektórych samochodach zasilanie na N75 pojawia się tylko na chwilę po włączeniu zapłonu lub przy pracującym silniku, więc warto powtórzyć test w różnych warunkach. Ten test pozwala szybko wyeliminować problem z bezpiecznikiem lub przekaźnikiem.

Bezpiecznik wymieniony, a auto dalej nie ma mocy? Plan działania

Krok 1: Inspekcja wizualna wtyczki i przewodów – szukaj przetarć i korozji

Jeśli wymiana bezpiecznika nie przyniosła rezultatu, pierwszym krokiem jest dokładna inspekcja wizualna. Skup się na wtyczce zaworu N75 oraz na przewodach prowadzących do niej i od niej. Szukaj wszelkich oznak uszkodzeń mechanicznych, takich jak przetarcia izolacji, pęknięcia, ślady przegrzania, a także korozji na pinach wtyczki. Nawet niewielkie uszkodzenie może prowadzić do przerwania obwodu lub zwarcia. To właśnie te drobne uszkodzenia często są pomijane, a są przyczyną problemów.

Krok 2: Sprawdzenie ciągłości przewodów od wtyczki N75 do sterownika silnika (ECU)

Kolejnym etapem jest sprawdzenie ciągłości przewodów. Odłącz wtyczkę od zaworu N75 oraz, jeśli to możliwe, od sterownika silnika (ECU). Używając multimetru ustawionego na tryb pomiaru ciągłości (brzęczyk), sprawdź każdy przewód osobno. Przyłóż jedną sondę multimetru do pinu na wtyczce N75, a drugą do odpowiadającego mu pinu na wtyczce ECU. Jeśli multimetr piszczy lub wskazuje niską rezystancję, przewód jest sprawny. Brak sygnału oznacza przerwę w obwodzie, a bardzo niska rezystancja do masy może wskazywać na zwarcie. To bardziej czasochłonne, ale bardzo dokładne badanie.

Krok 3: Kiedy podejrzenie pada na sam zawór N75 i jak go przetestować?

Jeśli zasilanie na wtyczce jest prawidłowe, a przewody są ciągłe, wówczas podejrzenie pada na sam zawór N75. Możesz go przetestować na kilka sposobów:

• Pomiar rezystancji: Odłącz wtyczkę od zaworu i zmierz rezystancję między dwoma pinami zaworu N75 za pomocą multimetru. Wartość powinna mieścić się w zakresie podanym przez producenta (zazwyczaj kilkanaście do kilkudziesięciu Ohmów). Brak rezystancji (przerwa) lub bardzo niska (zwarcie) wskazuje na uszkodzenie cewki zaworu.
• Test "kliknięcia": Podłącz bezpośrednio 12V z akumulatora do pinów zaworu N75 (krótkotrwale!). Powinieneś usłyszeć charakterystyczne "kliknięcie", świadczące o zadziałaniu elektromagnesu. Brak dźwięku sugeruje uszkodzenie mechaniczne lub elektryczne zaworu.
• Podmiana na sprawny: Najpewniejszą metodą jest podstawienie na próbę sprawnego zaworu N75. Jeśli po wymianie problem ustępuje, masz pewność, że to właśnie zawór był przyczyną usterki. To często najszybsza metoda diagnostyczna, jeśli masz dostęp do części zamiennej.

Jak w przyszłości uniknąć problemów z elektryką zaworu N75?

Proste czynności serwisowe, które zabezpieczą wiązkę elektryczną przed uszkodzeniem

Aby zminimalizować ryzyko przyszłych problemów z elektryką zaworu N75, warto pamiętać o kilku prostych czynnościach serwisowych:

• Regularna inspekcja wizualna: Podczas rutynowych przeglądów sprawdzaj stan wiązek elektrycznych w okolicy silnika, szczególnie tych prowadzących do N75. Szukaj przetarć, pęknięć izolacji czy śladów gryzoni.
• Zabezpieczanie przewodów: Upewnij się, że wszystkie przewody są prawidłowo zamocowane i nie ocierają się o ostre krawędzie lub ruchome elementy silnika. W razie potrzeby użyj opasek zaciskowych lub specjalnych osłon.
• Ochrona przed wilgocią i brudem: Dbaj o czystość komory silnika. Nadmierna wilgoć i nagromadzony brud mogą przyspieszać korozję i uszkodzenia izolacji.
• Unikanie niefachowych modyfikacji: Niewłaściwie wykonane modyfikacje instalacji elektrycznej mogą prowadzić do zwarć i przeciążeń, uszkadzając bezpieczniki i inne komponenty.

Przeczytaj również: Jak sprawdzić korek chłodnicy, aby uniknąć przegrzania silnika

Dlaczego warto reagować na pierwsze symptomy, zanim dojdzie do poważnej awarii?

Wczesna reakcja na pierwsze symptomy problemów z zasilaniem zaworu N75 jest kluczowa dla uniknięcia poważniejszych i kosztowniejszych awarii. Ignorowanie spadku mocy czy trybu awaryjnego może prowadzić do długotrwałej pracy silnika w nieoptymalnych warunkach, co zwiększa zużycie paliwa, obciąża inne komponenty (takie jak turbosprężarka czy układ wydechowy), a w skrajnych przypadkach może doprowadzić do ich uszkodzenia. Szybka diagnostyka i wymiana bezpiecznika lub naprawa przewodów to zazwyczaj proste i tanie rozwiązania, które pozwalają zachować pełną sprawność i niezawodność Twojego samochodu. Zawsze warto poświęcić chwilę na sprawdzenie bezpieczników, zanim zaczniemy podejrzewać droższe usterki.
