Gniazdo haka 13-pin, zgodne z normą ISO 11446, jest standardem w Europie, wymaganym dla przyczep o dopuszczalnej masie całkowitej (DMC) powyżej 750 kg oraz dla bagażników rowerowych montowanych na haku. W odróżnieniu od starszego typu 7-pin, gniazdo 13-pin obsługuje dodatkowe, kluczowe funkcje: światło cofania (obowiązkowe w cięższych przyczepach), stałe zasilanie +12V (np. do oświetlenia wnętrza przyczepy kempingowej) oraz zasilanie po stacyjce (ładowanie akumulatora przyczepy). W nowoczesnych samochodach, wyposażonych w magistralę CAN, system kontroli sprawności żarówek (Check-Control) lub oświetlenie LED, konieczny jest montaż dedykowanego modułu haka. Moduł ten chroni komputer pokładowy pojazdu przed błędami i przeciążeniem, a także aktywuje dodatkowe funkcje, takie jak wyłączanie czujników parkowania po podłączeniu przyczepy. Użycie adaptera z 13 na 7 pin jest możliwe, ale powoduje utratę dodatkowych funkcji, takich jak światło cofania.
Gniazdo haka 13-pin – klucz do pełnej funkcjonalności przyczepy i bezpieczeństwa
- Gniazdo 13-pin to europejski standard, wymagany dla przyczep o DMC > 750 kg i bagażników rowerowych.
- Oferuje dodatkowe funkcje, takie jak światło cofania, stałe zasilanie +12V i ładowanie akumulatora przyczepy.
- W nowoczesnych autach z magistralą CAN niezbędny jest moduł haka, chroniący elektronikę pojazdu.
- Schemat ISO 11446 precyzyjnie określa funkcje każdego z 13 pinów.
- Adaptery 13/7 pin są możliwe, ale wiążą się z utratą kluczowych funkcji.
Dlaczego gniazdo 13-pin to dziś standard? Kluczowe różnice, które musisz znać
Kiedyś wystarczało proste gniazdo 7-pin, które zapewniało podstawowe oświetlenie przyczepy. Dziś jednak, w dobie coraz bardziej zaawansowanych przyczep kempingowych, lawet i systemów transportowych, ten typ połączenia elektrycznego jest często niewystarczający. Standard 13-pin, oparty na normie ISO 11446, stał się powszechnie akceptowanym rozwiązaniem w całej Europie, oferując znacznie szerszy zakres funkcjonalności i bezpieczeństwa. Zrozumienie tych różnic jest kluczowe, jeśli planujesz holowanie czegokolwiek cięższego niż lekka przyczepka bagażowa lub zamierzasz korzystać z nowoczesnych akcesoriów, takich jak bagażniki rowerowe wymagające zasilania.
Gniazdo 7-pin vs 13-pin – kiedy starszy typ już nie wystarcza?
Podstawowa różnica między gniazdem 7-pin a 13-pin sprowadza się do liczby dostępnych obwodów elektrycznych. Gniazdo 7-pin zazwyczaj obsługuje jedynie kluczowe funkcje oświetleniowe: kierunkowskazy, światła pozycyjne, światła hamowania oraz światło przeciwmgielne. Jest to absolutne minimum, które pozwala na legalne poruszanie się z mniejszymi przyczepami. Jednakże, gdy tylko potrzebujesz więcej, na przykład światła cofania, stałego zasilania dla urządzeń wewnątrz przyczepy, czy też możliwości ładowania akumulatora przyczepy podczas jazdy, gniazdo 7-pin staje się niewystarczające. Tutaj z pomocą przychodzi rozbudowany system 13-pin, który otwiera drzwi do pełnej funkcjonalności.
Światło cofania, stały plus i ładowanie – poznaj pełne możliwości instalacji 13-pin
Gniazdo 13-pin oferuje szereg udogodnień, które znacząco podnoszą komfort i bezpieczeństwo użytkowania przyczepy. Po pierwsze, światło cofania jego obecność jest nie tylko kwestią wygody podczas manewrowania w ciemności, ale także wymogiem prawnym dla przyczep o większej masie. Po drugie, stałe zasilanie +12V (Pin 9), które jest dostępne niezależnie od pozycji kluczyka w stacyjce. To idealne rozwiązanie do zasilania oświetlenia wewnętrznego przyczepy kempingowej, lodówki turystycznej czy innych urządzeń wymagających ciągłego dopływu prądu. Po trzecie, zasilanie po włączeniu zapłonu (Pin 10), które służy głównie do ładowania akumulatora przyczepy podczas podróży, zapewniając, że wszystkie urządzenia będą gotowe do pracy po dotarciu na miejsce. Te dodatkowe funkcje sprawiają, że gniazdo 13-pin jest nieocenione dla każdego, kto regularnie korzysta z przyczep.
Wymogi prawne w Polsce: Kiedy gniazdo 13-pin jest obowiązkowe?
Przepisy drogowe w Polsce jasno określają, kiedy wymagane jest zastosowanie gniazda 13-pin. Zgodnie z obowiązującymi normami, jeśli planujesz holować przyczepę o dopuszczalnej masie całkowitej (DMC) przekraczającej 750 kg, instalacja elektryczna musi być wyposażona w gniazdo 13-pin. Jest to związane z koniecznością zapewnienia odpowiednich funkcji, takich jak światło cofania, które jest niezbędne dla bezpieczeństwa podczas manewrowania takim zestawem. Ponadto, jeśli zamierzasz używać bagażników rowerowych montowanych na haku holowniczym, które często wymagają zasilania do oświetlenia lub innych funkcji, również będziesz potrzebować instalacji 13-pinowej. Ignorowanie tych przepisów może skutkować mandatem i problemami podczas kontroli drogowej.
Oficjalny schemat podłączenia gniazda 13-pin (norma ISO 11446)
Precyzyjne podłączenie instalacji elektrycznej haka holowniczego jest kluczowe dla bezpieczeństwa i prawidłowego działania wszystkich systemów. Norma ISO 11446 definiuje dokładny układ pinów i ich funkcje, eliminując potencjalne nieporozumienia. Poniżej znajdziesz szczegółowy opis, który pomoże Ci poprawnie zrealizować to zadanie. Pamiętaj, że błędy w podłączeniu mogą prowadzić do uszkodzenia zarówno instalacji pojazdu, jak i przyczepy, dlatego warto podejść do tego z należytą starannością.

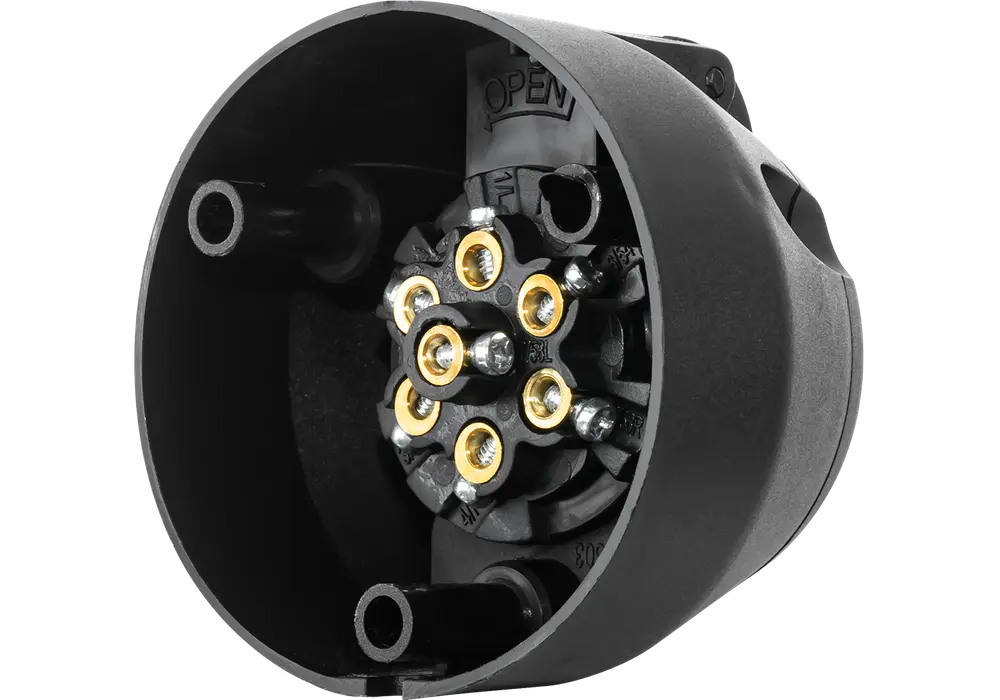

Graficzny schemat gniazda – widok od strony przewodów
Kiedy patrzymy na gniazdo 13-pin od strony, do której podłączamy przewody (czyli od tyłu gniazda), zazwyczaj widzimy numerację pinów wytłoczoną bezpośrednio na jego obudowie. Ta numeracja jest kluczowa do poprawnego przypisania poszczególnych żył instalacji elektrycznej samochodu do odpowiednich styków. Według danych Fanklub Niewiadówek, schemat podłączenia gniazda 13-pinowego jest zgodny z normą ISO 11446, co ułatwia identyfikację każdego z trzydziestu pinów. Zrozumienie tego układu jest pierwszym krokiem do sukcesu.
Tabela pinów 1-13: Szczegółowy opis funkcji i przypisania
| Numer Pinu | Funkcja | Standardowy Kolor Przewodu |
|---|---|---|
| 1 | Lewy kierunkowskaz | Żółty |
| 2 | Tylne światło przeciwmgielne | Niebieski |
| 3 | Masa dla pinów 1-8 | Biały |
| 4 | Prawy kierunkowskaz | Zielony |
| 5 | Prawe światło pozycyjne | Brązowy |
| 6 | Światła hamowania (STOP) | Czerwony |
| 7 | Lewe światło pozycyjne | Czarny |
| 8 | Światło cofania | Szary |
| 9 | Zasilanie stałe (+) 12V (akumulator) | Czerwony/Pomarańczowy |
| 10 | Zasilanie po włączeniu zapłonu (+) | Czerwony/Pomarańczowy (często ten sam co pin 9, ale rozdzielany przez moduł) |
| 11 | Masa dla pinu 10 | Biały/Czarny |
| 12 | Rozpoznanie przyczepy (zazwyczaj zwarty z pinem 3 we wtyczce) | Czarne/Brązowe |
| 13 | Masa dla pinu 9 | Biały/Czarny |
Standardowe kolory przewodów – jak interpretować oznaczenia?
Choć tabela przedstawia standardowe kolory przewodów przypisane do poszczególnych pinów, należy pamiętać, że nie zawsze są one ściśle przestrzegane przez wszystkich producentów wiązek elektrycznych i akcesoriów. Czasami można napotkać odstępstwa, szczególnie w starszych instalacjach lub produktach mniej znanych marek. Dlatego też, poleganie wyłącznie na kolorach może być ryzykowne. Zawsze warto zweryfikować prawidłowość połączeń za pomocą miernika uniwersalnego (multimetru) lub dedykowanego testera instalacji haka holowniczego, szczególnie przed pierwszym podłączeniem przyczepy. To prosta czynność, która może uchronić przed wieloma problemami.
Montaż gniazda 13-pin krok po kroku: Poradnik dla każdego
Samodzielny montaż gniazda 13-pin może wydawać się skomplikowany, ale przy odpowiednim przygotowaniu i zachowaniu ostrożności jest to zadanie w zasięgu większości majsterkowiczów. Kluczem jest systematyczne podejście i dokładność na każdym etapie. Poniżej przedstawiam praktyczny przewodnik, który przeprowadzi Cię przez cały proces, od zgromadzenia potrzebnych narzędzi po finalne testy. Pamiętaj, że bezpieczeństwo jest najważniejsze zawsze odłączaj akumulator przed rozpoczęciem pracy!
Narzędzia i materiały, które będą Ci potrzebne
Aby sprawnie i bezpiecznie zamontować gniazdo 13-pin, będziesz potrzebować kilku podstawowych narzędzi i materiałów. Przede wszystkim przygotuj sobie zestaw kluczy nasadowych i płasko-oczkowych, szczypce uniwersalne, a także specjalistyczne narzędzia do pracy z przewodami: szczypce do ściągania izolacji oraz zaciskarkę do konektorów. Niezbędny będzie również miernik uniwersalny (multimetr) do weryfikacji połączeń. Z materiałów eksploatacyjnych przydadzą się konektory (np. typu "oczkowego" lub "wsuwkowego", w zależności od sposobu montażu), koszulki termokurczliwe do izolacji połączeń, taśma izolacyjna dobrej jakości, a także opaski zaciskowe do uporządkowania wiązki. Warto również zaopatrzyć się w tester instalacji haka, który znacznie ułatwi końcowe sprawdzanie.
Jak bezpiecznie przygotować instalację elektryczną samochodu?
Pierwszym i absolutnie kluczowym krokiem przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej samochodu jest odłączenie akumulatora. Zazwyczaj wystarczy poluzować klemę ujemną (-) i zdjąć ją z bieguna. Następnie należy zlokalizować punkty, w których będziesz podłączać przewody. Najczęściej są to przewody wychodzące z tylnych lamp pojazdu lub dedykowane punkty podłączenia w skrzynce bezpieczników lub w okolicach haka. Jeśli używasz gotowej wiązki elektrycznej do haka, postępuj zgodnie z jej instrukcją. W przypadku samodzielnego przygotowywania przewodów, upewnij się, że są one odpowiednio odizolowane na końcach i przygotowane do zaciskania konektorów.
Praktyczna instrukcja: Łączenie przewodów z pinami gniazda
Teraz najważniejsza część podłączenie przewodów do pinów gniazda. Korzystając ze schematu ISO 11446, dokładnie przyporządkuj każdy przewód do odpowiedniego pinu. Użyj zaciskarki, aby pewnie zamocować konektory na końcach przewodów, a następnie wsuń je do odpowiednich gniazd w obudowie. Po podłączeniu wszystkich przewodów, bardzo ważne jest zabezpieczenie każdego połączenia. Najlepszym sposobem jest użycie koszulek termokurczliwych, które po podgrzaniu szczelnie otaczają połączenie, chroniąc je przed wilgociącią i zwarciem. Alternatywnie, można użyć dobrej jakości taśmy izolacyjnej, owijając ją ciasno wokół połączenia. Uporządkuj całą wiązkę przewodów za pomocą opasek zaciskowych, aby zapobiec jej plątaniu się i uszkodzeniu.
Testowanie instalacji po montażu – jak sprawdzić, czy wszystko działa poprawnie?
Po zakończeniu montażu i ponownym podłączeniu akumulatora, nadszedł czas na testy. Najprostszym i najbezpieczniejszym sposobem jest użycie specjalnego testera instalacji haka holowniczego. Urządzenie to symuluje podłączenie przyczepy i pozwala sprawdzić działanie wszystkich świateł. Podłącz tester do gniazda i kolejno włączaj wszystkie światła w samochodzie: kierunkowskazy (lewy i prawy), światła pozycyjne (lewe i prawe), światła hamowania, światło przeciwmgielne, światło cofania. Sprawdź również działanie zasilania stałego (+12V) i zasilania po zapłonie. Jeśli nie masz testera, możesz podłączyć do gniazda przyczepę, ale upewnij się, że jej instalacja jest w pełni sprawna. Wszelkie nieprawidłowości w działaniu świateł lub brak reakcji mogą świadczyć o błędach w podłączeniu.

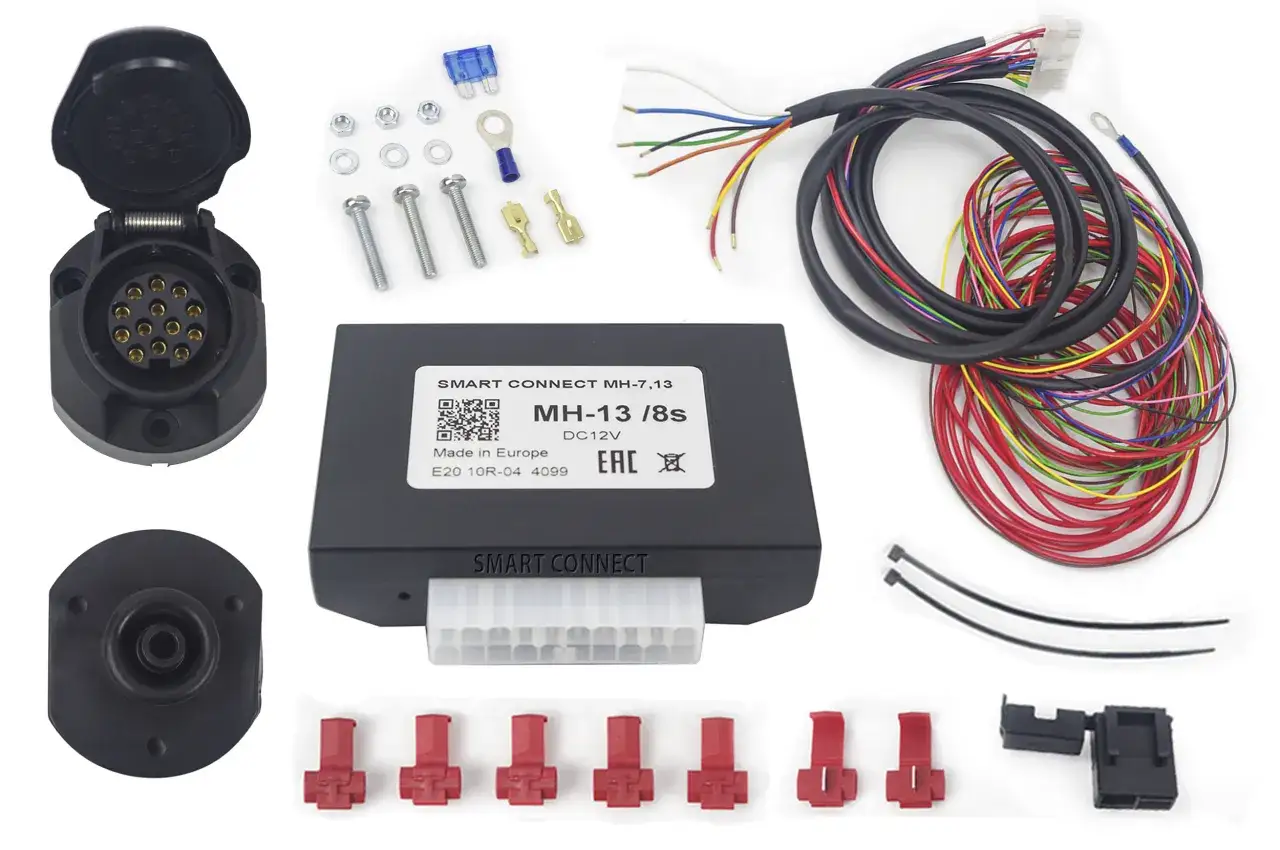

Moduł haka holowniczego – kiedy jego montaż jest absolutnie konieczny?
Współczesne samochody to skomplikowane systemy elektroniczne, gdzie każda dodatkowa funkcja musi być zintegrowana z głównym komputerem pokładowym. Montaż haka holowniczego, zwłaszcza z instalacją 13-pinową, może stanowić wyzwanie dla tej delikatnej równowagi. Wiele nowoczesnych pojazdów, wyposażonych w zaawansowane systemy diagnostyki i kontroli, wymaga zastosowania specjalnego modułu haka. Jest to niewielkie urządzenie, które pełni rolę pośrednika między instalacją elektryczną samochodu a instalacją przyczepy, chroniąc elektronikę pojazdu i zapewniając poprawne działanie wszystkich funkcji.
Czym jest magistrala CAN i jak sprawdzić, czy masz ją w aucie?
Magistrala CAN (Controller Area Network) to cyfrowy system komunikacji, który pozwala różnym modułom elektronicznym w samochodzie na wymianę informacji. Jest to swego rodzaju "sieć neuronowa" pojazdu, dzięki której silnik, skrzynia biegów, systemy bezpieczeństwa i multimedia mogą ze sobą "rozmawiać". W samochodach wyposażonych w magistralę CAN, podłączenie tradycyjnej instalacji haka może zostać zinterpretowane przez komputer jako błąd lub awaria. Dlatego też, w takich przypadkach, montaż dedykowanego modułu haka jest absolutnie konieczny. Aby sprawdzić, czy Twój samochód posiada magistralę CAN, zwróć uwagę na rocznik produkcji (pojazdy produkowane po ok. 2005 roku często ją mają), bogate wyposażenie elektroniczne, a także skonsultuj się z instrukcją obsługi pojazdu lub autoryzowanym serwisem. Często obecność CAN sygnalizują też komunikaty diagnostyczne na desce rozdzielczej.
Objawy nieprawidłowego podłączenia bez modułu: błędy komputera i migające światła
Ignorowanie potrzeby montażu modułu haka w samochodzie z magistralą CAN lub zaawansowaną elektroniką może prowadzić do szeregu irytujących i kosztownych problemów. Najczęściej pojawiają się komunikaty o błędach na komputerze pokładowym, informujące o rzekomych przepalonych żarówkach, mimo że wszystkie światła działają poprawnie. Może również wystąpić nieprawidłowe działanie świateł migotanie, przygasanie, a nawet całkowity brak reakcji. W skrajnych przypadkach, niewłaściwe podłączenie może doprowadzić do uszkodzenia delikatnej elektroniki sterującej pracą świateł lub innych systemów pojazdu. Warto też wspomnieć o systemach takich jak Check-Control, które monitorują stan oświetlenia, a także o coraz powszechniejszym oświetleniu LED, które jest bardziej wrażliwe na zakłócenia.
Jak prawidłowo wpiąć moduł w instalację 13-pin?
Każdy moduł haka holowniczego jest dostarczany z własną, szczegółową instrukcją montażu, której należy bezwzględnie przestrzegać. Ogólne zasady podłączenia są jednak podobne. Moduł zazwyczaj wymaga podłączenia do zasilania (często bezpośrednio z akumulatora, poprzez bezpiecznik), do masy pojazdu, a także do sygnałów poszczególnych świateł samochodu (np. lewy kierunkowskaz, światło stopu). W przypadku pojazdów z magistralą CAN, moduł musi być również odpowiednio wpięty w tę magistralę, aby mógł prawidłowo komunikować się z komputerem pokładowym. Należy również pamiętać o podłączeniu wyjść modułu do gniazda 13-pin haka holowniczego.
Najczęstsze błędy i problemy przy montażu – jak ich uniknąć?
Montaż instalacji elektrycznej haka holowniczego, choć wydaje się prosty, kryje w sobie kilka pułapek, które mogą doprowadzić do frustracji i dodatkowych kosztów. Znajomość najczęstszych błędów i sposobów ich unikania pozwoli Ci zaoszczędzić czas i nerwy. Poniżej przedstawiam kilka typowych problemów, z którymi możesz się spotkać, oraz podpowiem, jak sobie z nimi poradzić.
Problem: Brak światła cofania lub zasilania w przyczepie – gdzie szukać przyczyny?
Jeśli po podłączeniu przyczepy brakuje Ci światła cofania, albo nie działa stałe zasilanie (+12V) czy zasilanie po zapłonie, przyczyn może być kilka. Najpierw dokładnie sprawdź, czy przewody są prawidłowo podłączone do pinów w gnieździe haka pomyłka nawet o jeden pin może spowodować problem. Następnie upewnij się, że w samochodzie jest zamontowany odpowiedni bezpiecznik lub przekaźnik dla danego obwodu; czasami trzeba je dołożyć. Sprawdź również stan przewodów czy nie są uszkodzone w wiązce samochodu lub przyczepy. W przypadku nowoczesnych pojazdów, problemem może być również brak aktywacji funkcji w module haka lub w komputerze pojazdu; czasem wymaga to wizyty w serwisie.
Problem: Nie działają czujniki parkowania po podpięciu wtyczki
Większość nowoczesnych systemów parkowania automatycznie dezaktywuje się po podłączeniu przyczepy, aby uniknąć fałszywych alarmów. Jeśli po podłączeniu wtyczki czujniki parkowania nadal działają, może to oznaczać, że moduł haka nie jest zainstalowany, jest nieprawidłowo podłączony, lub funkcja wyłączania czujników nie została aktywowana w komputerze pojazdu. W takiej sytuacji należy sprawdzić poprawność montażu modułu lub skonsultować się z serwisem, który może aktywować tę funkcję za pomocą komputera diagnostycznego. Warto pamiętać, że niektóre starsze systemy mogą wymagać ręcznego wyłączenia czujników.
Problem: Niewłaściwe połączenie masy (piny 3, 11, 13) i jego konsekwencje
Masa jest równie ważna jak zasilanie, a w przypadku instalacji haka holowniczego, prawidłowe podłączenie mas jest absolutnie kluczowe dla stabilnego działania całej instalacji. Mamy trzy piny masowe: Pin 3 dla świateł (piny 1-8), Pin 11 dla zasilania po zapłonie (Pin 10), oraz Pin 13 dla stałego zasilania (Pin 9). Niewłaściwe podłączenie którejkolwiek z tych mas może skutkować wieloma problemami: słabym świeceniem świateł, migotaniem żarówek, a nawet całkowitym brakiem działania poszczególnych obwodów. Według Fanklub Niewiadówek, prawidłowe podłączenie mas jest kluczowe dla stabilnego działania całej instalacji. Upewnij się, że przewody masowe są solidnie podłączone do punktu masy pojazdu.
"Adapter z 13 na 7 pin to praktyczne rozwiązanie, ale zawsze pamiętaj, że wiąże się to z utratą dodatkowych funkcji, które oferuje pełne gniazdo 13-pin."
Adaptery i przejściówki: Jak połączyć gniazdo 13-pin ze starszą wtyczką 7-pin?
Posiadasz nowoczesny samochód z instalacją 13-pinową, ale Twoja przyczepa lub przyczepka jest wyposażona w starszy typ wtyczki 7-pin? Nie martw się, istnieją proste rozwiązania, które pozwolą Ci połączyć oba systemy. Adaptery i przejściówki to popularne akcesoria, które umożliwiają tymczasowe lub stałe rozwiązanie tego problemu. Jednak zanim zdecydujesz się na zakup, warto zrozumieć, jak działają i jakie są ich ograniczenia.
Jak działa adapter 13/7 i które funkcje zostaną utracone?
Adapter 13/7 pin działa na zasadzie "redukcji" liczby dostępnych funkcji. Podłączasz go do gniazda 13-pin w samochodzie, a następnie do niego podłączasz wtyczkę 7-pin przyczepy. W praktyce oznacza to, że wszystkie dodatkowe funkcje oferowane przez gniazdo 13-pin, które nie mają odpowiednika w instalacji 7-pin, zostaną utracone. Do tych funkcji należą przede wszystkim: światło cofania, stałe zasilanie +12V (Pin 9) oraz zasilanie po stacyjce służące do ładowania akumulatora przyczepy. Adapter jedynie przekierowuje sygnały świateł, które są wspólne dla obu standardów. Jest to rozwiązanie wygodne, ale ograniczone.
Przeczytaj również: Jak bezpiecznie zmieniać biegi bez sprzęgła? Uwaga na ryzyko uszkodzenia skrzyni
Czy warto inwestować w przejściówkę, czy lepiej wymienić wtyczkę w przyczepie?
Decyzja o wyborze między adapterem a wymianą wtyczki w przyczepie zależy od Twoich potrzeb i częstotliwości użytkowania. Adapter jest rozwiązaniem szybkim i tanim, idealnym, jeśli sporadycznie korzystasz z przyczepy 7-pin. Pozwala na natychmiastowe rozwiązanie problemu bez konieczności modyfikacji samej przyczepy. Jednakże, jeśli planujesz częste podróże z przyczepą lub zależy Ci na pełnej funkcjonalności (np. światło cofania), lepszym i bardziej długoterminowym rozwiązaniem będzie wymiana wtyczki 7-pin na 13-pin w przyczepie. Choć wymaga to nieco więcej pracy i kosztów, zapewnia pełną kompatybilność i dostęp do wszystkich funkcji. W dłuższej perspektywie jest to również bardziej niezawodne rozwiązanie, eliminujące potencjalne problemy z adapterami.
