Witaj w praktycznym przewodniku, który pomoże Ci samodzielnie podłączyć, naprawić lub zdiagnozować kamerę cofania z popularnym 4-pinowym złączem. W tym artykule znajdziesz precyzyjne instrukcje i schematy, które rozjaśnią funkcję każdego przewodu. Dzięki nim zrozumiesz, jak rozwiązać typowe problemy, takie jak brak obrazu czy zakłócenia, i cieszyć się bezpiecznym cofaniem.
Jak podłączyć kamerę cofania 4-pin: schemat i instrukcje krok po kroku
- Standardowe złącze 4-pin integruje zasilanie i sygnał wideo w jednym przewodzie.
- Pin 1 to zasilanie +12V, Pin 2 to masa (GND), a Pin 3 to sygnał wideo.
- Pin 4 może służyć jako przewód audio lub wzbudzający (trigger) dla monitora.
- Najczęstsze problemy to brak obrazu, zakłócenia lub brak automatycznej reakcji monitora.
- Zawsze weryfikuj schemat z instrukcją producenta lub użyj multimetru, ponieważ kolory kabli mogą się różnić.
Dlaczego zrozumienie schematu 4-pin jest kluczowe dla Twojej kamery cofania?
Dokładne zrozumienie schematu 4-pin jest absolutnie niezbędne dla każdego, kto samodzielnie montuje, naprawia lub diagnozuje kamerę cofania. To nie tylko kwestia poprawnego działania systemu, ale także gwarancja uniknięcia kosztownych uszkodzeń zarówno samej kamery, jak i instalacji elektrycznej pojazdu. Prawidłowe podłączenie to fundament bezproblemowej pracy i bezpieczeństwa na drodze.
Czym jest złącze 4-pin i dlaczego producenci je stosują?
Złącze 4-pin w kontekście kamer cofania to kompaktowy element, który integruje kilka kluczowych funkcji w jednym kablu. Zamiast prowadzić osobne przewody do zasilania i sygnału wideo, wszystko mieści się w jednym, wygodnym rozwiązaniu. Producenci wybierają ten standard głównie ze względu na uproszczenie instalacji, oszczędność miejsca w wiązkach kablowych oraz mniejszą liczbę połączeń, co przekłada się na potencjalnie mniejsze ryzyko błędów montażowych.
Jeden kabel, wiele funkcji – korzyści zintegrowanego systemu 4-pin
Zastosowanie zintegrowanego systemu 4-pin przynosi szereg wymiernych korzyści. Przede wszystkim, jeden kabel przenoszący zarówno zasilanie, jak i sygnał wideo, znacząco redukuje ilość przewodów do poprowadzenia przez wnętrze pojazdu. To nie tylko przekłada się na czystszą i bardziej estetyczną instalację, ale także ułatwia cały proces montażu. Mniejsza liczba połączeń to także mniejsze ryzyko popełnienia błędu podczas podłączania.

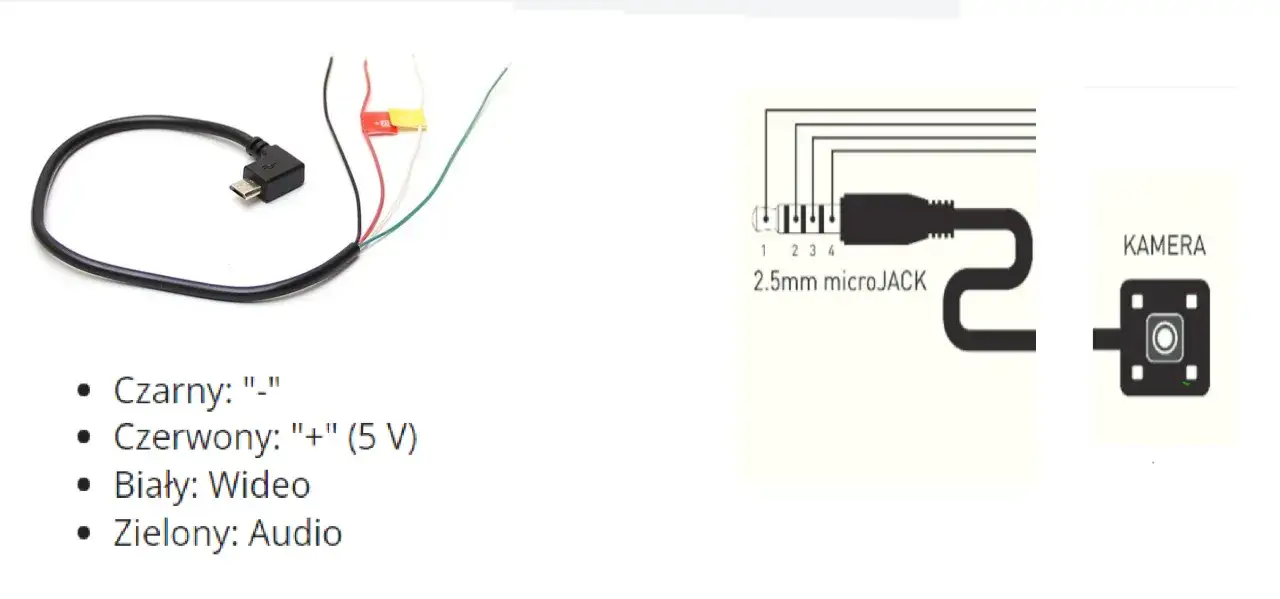

Rozszyfrowanie złącza 4-pin: Standardowy schemat i funkcja każdego przewodu
Teraz przejdźmy do sedna rozszyfrowania standardowego układu pinów w złączu 4-pin. Pamiętaj, że choć poniższy schemat jest najczęściej spotykany, zawsze warto zachować ostrożność i w miarę możliwości zweryfikować połączenia z instrukcją producenta. To podstawa, by uniknąć niespodzianek.
Pin 1: Zasilanie (+12V) – skąd bezpiecznie je poprowadzić i dlaczego światło cofania to najlepszy wybór?
Pin 1 w złączu 4-pin jest odpowiedzialny za zasilanie kamery, dostarczając napięcie +12V. Najbezpieczniejszym i najbardziej praktycznym miejscem do podłączenia tego przewodu jest lampa światła wstecznego. Dlaczego? Ponieważ w ten sposób kamera aktywuje się automatycznie dokładnie wtedy, gdy jej potrzebujesz czyli po włączeniu biegu wstecznego. To proste rozwiązanie eliminuje potrzebę dodatkowego włącznika czy skomplikowanego sterowania.
Pin 2: Masa (GND) – jak znaleźć pewny punkt masowy i uniknąć zakłóceń obrazu?
Pin 2 to połączenie masowe (GND), które jest równie kluczowe jak zasilanie. Niezawodny punkt masowy znajdziesz w każdym metalowym elemencie karoserii pojazdu. Solidne i czyste połączenie masowe jest absolutnie fundamentalne dla uzyskania stabilnego obrazu z kamery. Słaba masa to prosta droga do zakłóceń, migotania obrazu czy tzw. "śnieżenia", dlatego warto poświęcić chwilę na znalezienie dobrego punktu i zapewnienie pewnego kontaktu.
Pin 3: Sygnał Wideo (Video) – jak prawidłowo połączyć go z monitorem lub radiem?
Pin 3 to serce systemu wizyjnego przewód sygnału wideo. To właśnie nim obraz z kamery trafia do Twojego monitora samochodowego, radia z wbudowanym ekranem lub innego urządzenia odbiorczego. Prawidłowe podłączenie tego przewodu do odpowiedniego wejścia wideo w urządzeniu docelowym jest kluczowe dla uzyskania wyraźnego obrazu. Zazwyczaj jest to złącze typu RCA (chinch) lub dedykowany wtyk w radiu fabrycznym.
Pin 4: Tajemniczy czwarty przewód – czy to sygnał audio, czy wzbudzenie monitora?
Czwarty pin w złączu 4-pin bywa zagadką, ponieważ jego funkcja może się różnić w zależności od producenta i konkretnego modelu kamery. Najczęściej spotykane zastosowania to przenoszenie sygnału audio z wbudowanego w kamerę mikrofonu, co pozwala na rejestrowanie dźwięku wraz z obrazem. Alternatywnie, Pin 4 może służyć jako przewód wzbudzający (trigger) dla monitora lub radia. Informuje on urządzenie odbiorcze o konieczności przełączenia się na widok z kamery, co jest szczególnie przydatne w systemach z wieloma źródłami wideo.
Kolory kabli w kamerze 4-pin – czy zawsze można im ufać?
Kwestia kolorów kabli w kamerach cofania bywa myląca. Choć istnieje pewien powszechnie przyjęty standard, nie można mu ufać bezgranicznie. Producenci czasem stosują własne oznaczenia, dlatego zawsze warto mieć to na uwadze i w razie wątpliwości przeprowadzić dodatkową weryfikację.
Najczęstsze standardy kolorystyczne (czerwony, czarny, żółty) i ich znaczenie
W najpopularniejszych zestawach 4-pinowych można spotkać następujące przypisanie kolorów: przewód czerwony zazwyczaj oznacza zasilanie +12V, czarny to masa (GND), a żółty to sygnał wideo. Te kolory są intuicyjne i ułatwiają pierwszy kontakt z instalacją, jednak jak już wspomniałem, nie są one uniwersalne dla wszystkich producentów.
Gdy kolory się nie zgadzają: Jak zweryfikować funkcje pinów za pomocą multimetru?
Jeśli kolory kabli w Twoim zestawie odbiegają od standardowych, lub po prostu chcesz mieć 100% pewności, niezbędny okaże się multimetr. Oto jak możesz go użyć:
- Sprawdzenie zasilania (+12V): Podłącz masę multimetru do pewnego punktu masowego w samochodzie. Następnie, przy włączonym zapłonie i włączonym biegu wstecznym (jeśli podłączasz do lampy cofania), dotykaj sondą multimetru kolejnych przewodów kamery. Napięcie około +12V wskaże przewód zasilający.
- Sprawdzenie masy (GND): Ustaw multimetr na pomiar ciągłości obwodu (sygnał dźwiękowy). Dotknij jedną sondą do przewodu, który podejrzewasz o bycie masą, a drugą do metalowego elementu karoserii. Ciągły sygnał dźwiękowy potwierdzi poprawne połączenie masowe.
- Sprawdzenie sygnału wideo: Po podłączeniu zasilania i masy, sygnał wideo powinien być obecny na odpowiednim przewodzie. Można to zweryfikować, podłączając kamerę do działającego monitora lub używając oscyloskopu (choć to narzędzie dla bardziej zaawansowanych).
Instrukcja podłączenia krok po kroku: Od schematu do działającego obrazu
Teraz, gdy już rozumiesz schemat i potencjalne pułapki, przejdźmy do praktycznego montażu. Oto szczegółowy przewodnik, który krok po kroku doprowadzi Cię do działającego obrazu z kamery cofania.
Przygotowanie i niezbędne narzędzia: Co musisz mieć pod ręką przed rozpoczęciem pracy?
Zanim zaczniesz, upewnij się, że masz wszystko, co potrzebne. Oto lista podstawowych narzędzi i materiałów:
- Multimetr (do weryfikacji połączeń)
- Ściągacz izolacji
- Nóż do tapicerki (do demontażu elementów wnętrza)
- Lutownica i cyna (zalecane dla trwałych połączeń)
- Taśma izolacyjna lub koszulki termokurczliwe
- Opaski zaciskowe (do uporządkowania kabli)
- Wiertło (jeśli konieczne jest przewiercenie otworu)
- Klucze nasadowe lub płaskie (do demontażu lamp)
Metoda 1: Podłączenie zasilania do lampy cofania – najprostszy sposób na automatyczne uruchamianie
To najpopularniejsza i najprostsza metoda. Polega na podłączeniu przewodu zasilającego kamery (+12V) do obwodu lampy cofania. Po włączeniu biegu wstecznego, lampa otrzymuje zasilanie, a tym samym kamera jest aktywowana. Aby to zrobić:
- Zlokalizuj tylną lampę cofania.
- Zdemontuj lampę, aby uzyskać dostęp do przewodów.
- Zidentyfikuj przewód zasilający lampę cofania (zwykle jest to przewód, który ma napięcie +12V po włączeniu biegu wstecznego sprawdź multimetrem!).
- Ostrożnie natnij izolację tego przewodu i podłącz do niego przewód zasilający kamery (+12V), najlepiej poprzez lutowanie lub specjalną złączkę.
- Podłącz przewód masowy kamery (GND) do solidnego punktu masowego w pobliżu.
- Przewód sygnału wideo poprowadź do przodu pojazdu.
Metoda 2: Zasilanie z oddzielnego źródła – kiedy i dlaczego warto to rozważyć?
Czasami podłączenie do lampy cofania może być utrudnione lub niepożądane. W takich sytuacjach warto rozważyć zasilanie kamery z innego źródła. Może to być zasilanie ACC (po włączeniu zapłonu) lub stałe +12V. Ta metoda jest preferowana, gdy:
- Dostęp do lampy cofania jest bardzo ograniczony.
- Potrzebujesz, aby kamera była aktywna niezależnie od biegu wstecznego (np. do ciągłego monitorowania).
- Specyficzne wymagania monitora lub radia sugerują inne źródło zasilania.
Prowadzenie przewodu wideo przez wnętrze pojazdu – praktyczne porady i pułapki
Poprowadzenie przewodu wideo od tyłu do przodu pojazdu wymaga uwagi. Oto kilka praktycznych wskazówek:
- Unikaj zakłóceń: Staraj się prowadzić przewód sygnałowy z dala od przewodów zasilających, świec zapłonowych czy silnika.
- Ukryj kable: Wykorzystaj fabryczne kanały, progi, podsufitkę lub listwy progowe, aby ukryć przewód i zapewnić estetyczny wygląd.
- Bezpieczne mocowanie: Używaj opasek zaciskowych lub taśmy dwustronnej, aby zabezpieczyć kabel przed przesuwaniem się i ocieraniem.
- Omijaj ruchome części: Szczególną ostrożność zachowaj w okolicach drzwi, klapy bagażnika i elementów zawieszenia, aby przewód nie uległ uszkodzeniu podczas ich ruchu.
Finalne podłączenie do wyświetlacza i pierwszy test – jak upewnić się, że wszystko działa?
Ostatnim krokiem jest podłączenie przewodu wideo do monitora lub radia. Zazwyczaj jest to proste połączenie wtyk-gniazdo. Po podłączeniu wszystkich przewodów, czas na pierwszy test. Włącz zapłon, wrzuć bieg wsteczny i sprawdź, czy na ekranie pojawia się obraz z kamery. Zwróć uwagę na jakość obrazu, brak zakłóceń i prawidłowe działanie funkcji automatycznego przełączania (jeśli jest). Jeśli wszystko działa poprawnie, możesz przejść do finalnego montażu kamery i uporządkowania kabli.
Najczęstsze problemy i ich rozwiązania: Co zrobić, gdy po montażu kamera nie działa?
Nawet po starannym montażu, czasem pojawiają się problemy. Nie martw się, większość z nich można łatwo rozwiązać. Oto przegląd najczęstszych usterek i sposobów ich naprawy.
Brak obrazu na ekranie – diagnostyka krok po kroku (zasilanie, masa, sygnał)
Jeśli na ekranie widzisz tylko czarny obraz, zacznij od podstaw:
- Sprawdź zasilanie (+12V): Upewnij się, że przewód zasilający kamery otrzymuje napięcie +12V po włączeniu biegu wstecznego (lub zgodnie z wybraną metodą zasilania). Sprawdź bezpiecznik, jeśli go używasz.
- Sprawdź połączenie masowe (GND): Zweryfikuj, czy przewód masowy jest solidnie podłączony do punktu masowego pojazdu. Słaba masa to częsta przyczyna braku obrazu.
- Sprawdź przewód sygnałowy: Upewnij się, że przewód wideo jest prawidłowo podłączony do monitora i nie jest uszkodzony na całej długości. Sprawdź ciągłość przewodu multimetrem.
Zakłócenia, paski i "śnieżenie" obrazu – jak znaleźć i wyeliminować przyczynę?
Jeśli obraz jest niestabilny, pojawiają się na nim paski, migotanie lub tzw. "śnieżenie", najczęściej winowajcą jest:
- Słabe połączenie masowe: Ponownie sprawdź jakość połączenia masowego kamery i monitora.
- Zakłócenia elektromagnetyczne: Instalacja elektryczna pojazdu, zwłaszcza alternator, może generować zakłócenia. Czasami pomaga zastosowanie filtra przeciwzakłóceniowego na przewodzie zasilającym kamery.
- Zła jakość kabla: Użycie niskiej jakości kabla sygnałowego może prowadzić do utraty jakości obrazu.
Obraz jest odwrócony lub w lustrzanym odbiciu – jak to skorygować w ustawieniach lub na przewodach?
Niektóre kamery cofania wyświetlają obraz w lustrzanym odbiciu, co jest przydatne, gdy montujemy ją np. z przodu pojazdu. Jeśli jednak chcesz uzyskać standardowy widok z tyłu, sprawdź, czy:
- Kamera posiada funkcję zmiany orientacji: Wiele modeli ma specjalną pętlę na przewodzie, której przecięcie zmienia orientację obrazu.
- Monitor posiada opcję korekty: Niektóre wyświetlacze samochodowe pozwalają na zmianę orientacji obrazu w ustawieniach.
Ekran nie przełącza się automatycznie na widok z kamery – problem z przewodem "trigger"
Jeśli po wrzuceniu biegu wstecznego ekran pozostaje pusty lub wyświetla inne źródło, problem prawdopodobnie leży w przewodzie wzbudzającym (trigger). Upewnij się, że:
- Przewód "trigger" jest prawidłowo podłączony: Zazwyczaj powinien być podłączony do przewodu sygnalizującego włączenie biegu wstecznego w samochodzie lub do wyjścia +12V z lampy cofania.
- Monitor jest skonfigurowany do automatycznego przełączania: Sprawdź ustawienia swojego radia lub monitora, czy funkcja automatycznego przełączania na sygnał z kamery jest włączona.
Czy każdy schemat 4-pin jest taki sam? Różnice, na które musisz uważać
Chociaż omówiliśmy najpopularniejszy standard złącza 4-pin, warto pamiętać, że nie wszystkie rozwiązania są identyczne. Producenci czasem wprowadzają modyfikacje, które mogą wpływać na instalację.
Złącza 4-pin w zestawach do ciężarówek i maszyn rolniczych – wyższe napięcie i inna budowa
Kamery cofania przeznaczone do pojazdów ciężarowych, maszyn rolniczych czy budowlanych często wykorzystują złącza 4-pin, ale z kilkoma kluczowymi różnicami. Przede wszystkim, napięcie zasilania może wynosić 24V zamiast standardowych 12V. Ponadto, same złącza są zazwyczaj bardziej wytrzymałe i odporne na trudne warunki pracy. Zawsze sprawdzaj specyfikację techniczną urządzenia przed podłączeniem.
Przeczytaj również: Jak trzymać nogę na sprzęgle, aby uniknąć kosztownych błędów
Adaptery i przejściówki z 4-pin na RCA (chinch) – jak ich poprawnie używać?
W sytuacjach, gdy chcesz podłączyć kamerę z 4-pinowym złączem do monitora lub radia wyposażonego jedynie w standardowe wejście RCA (chinch), niezbędne okażą się adaptery i przejściówki. Są one bardzo proste w użyciu wystarczy podłączyć wtyk 4-pin do adaptera, a następnie kabel RCA z adaptera do odpowiedniego wejścia w urządzeniu odbiorczym. Pozwalają one na łatwe zintegrowanie różnych systemów i zapewnienie kompatybilności.
