Jak podłączyć silnik 230/400V - uniknij błędów i oszczędź czas

Podłączenie silnika oznaczonego jako 230/400V może wydawać się skomplikowane, ale właściwe zrozumienie zasad połączeń sprawi, że cały proces stanie się prostszy. W przypadku tego typu silnika, kluczowym krokiem jest wybór odpowiedniej konfiguracji połączenia uzwojeń – gwiazda (Y) lub trójkąt (Δ), w zależności od napięcia zasilania. W polskich warunkach, gdzie standardowe napięcie międzyfazowe wynosi 400V, najczęściej preferowana jest konfiguracja gwiazdy, która zapewnia niższy prąd rozruchowy oraz stabilniejszą pracę urządzenia.

W artykule przedstawimy szczegółowe instrukcje dotyczące podłączenia silnika w obu konfiguracjach, a także omówimy kluczowe kwestie, które należy wziąć pod uwagę przed przystąpieniem do pracy. Dzięki tym informacjom, unikniesz najczęstszych błędów i zaoszczędzisz czas podczas instalacji.

Kluczowe informacje:

• Silnik 230/400V można podłączyć w konfiguracji gwiazdy lub trójkąta, w zależności od napięcia.
• Połączenie w gwiazdę jest standardem w polskiej sieci elektrycznej, zapewniającym bezpieczeństwo i stabilność.
• Podłączenie w trójkąt wymaga 230V i charakteryzuje się wyższym prądem rozruchowym.
• Przed podłączeniem silnika należy sprawdzić tabliczkę znamionową oraz upewnić się, że wybrana konfiguracja odpowiada napięciu sieci.
• Niewłaściwe połączenie może prowadzić do uszkodzenia silnika, dlatego ważne jest dokładne przestrzeganie instrukcji.

Jak prawidłowo podłączyć silnik 230/400V, aby uniknąć problemów

Podłączenie silnika 230/400V wymaga dokładności i uwagi, ponieważ niewłaściwe połączenia mogą prowadzić do poważnych problemów. Kluczowe jest zrozumienie, że każdy błąd w instalacji może skutkować nie tylko uszkodzeniem silnika, ale również stwarzać zagrożenie dla bezpieczeństwa użytkowników. Dlatego tak istotne jest, aby przed przystąpieniem do pracy zapoznać się z zasadami prawidłowego podłączenia oraz zrozumieć, jakie są konsekwencje błędów.

Warto pamiętać, że silnik 230/400V może być podłączony w różnych konfiguracjach, co wpływa na jego wydajność i bezpieczeństwo. W następnych sekcjach omówimy szczegółowo te konfiguracje oraz kluczowe elementy, które należy sprawdzić przed rozpoczęciem instalacji. Dzięki temu, unikniesz niepotrzebnych problemów i zaoszczędzisz czas podczas podłączania silnika.

Wybór odpowiedniej konfiguracji: gwiazda czy trójkąt?

W przypadku silnika 230/400V, wybór konfiguracji połączenia jest kluczowy dla jego prawidłowego działania. Połączenie w gwiazdę (Y) jest najczęściej stosowane w polskich instalacjach, ponieważ zapewnia niższy prąd rozruchowy i stabilniejszą pracę silnika. Z kolei połączenie w trójkąt (Δ) jest stosowane, gdy zasilanie wynosi 230V, co pozwala na uzyskanie większego momentu rozruchowego, ale wiąże się z wyższym prądem.

Obie konfiguracje mają swoje zalety i wady. Wybór odpowiedniej metody powinien być uzależniony od konkretnego zastosowania silnika oraz warunków zasilania. Poniższa tabela pokazuje główne różnice między tymi konfiguracjami oraz ich typowe zastosowania.

Kluczowe elementy do sprawdzenia przed podłączeniem silnika

Przed przystąpieniem do podłączenia silnika 230/400V, istnieje kilka kluczowych elementów, które należy sprawdzić, aby zapewnić bezpieczną i efektywną instalację. Po pierwsze, należy zweryfikować dane na tabliczce znamionowej silnika, aby upewnić się, że wybrana konfiguracja odpowiada napięciu zasilania. Po drugie, ważne jest, aby mieć pod ręką odpowiednie narzędzia, takie jak wkrętaki, szczypce oraz multimeter do pomiarów.

Nie zapomnij również o sprawdzeniu rezystancji izolacji uzwojeń względem obudowy, co jest kluczowe dla bezpieczeństwa. Te proste kroki mogą pomóc uniknąć wielu problemów, które mogą wystąpić w trakcie pracy silnika. Pamiętaj, że przestrzeganie zaleceń producenta jest niezbędne, aby uniknąć uszkodzeń i zapewnić długotrwałe działanie urządzenia.

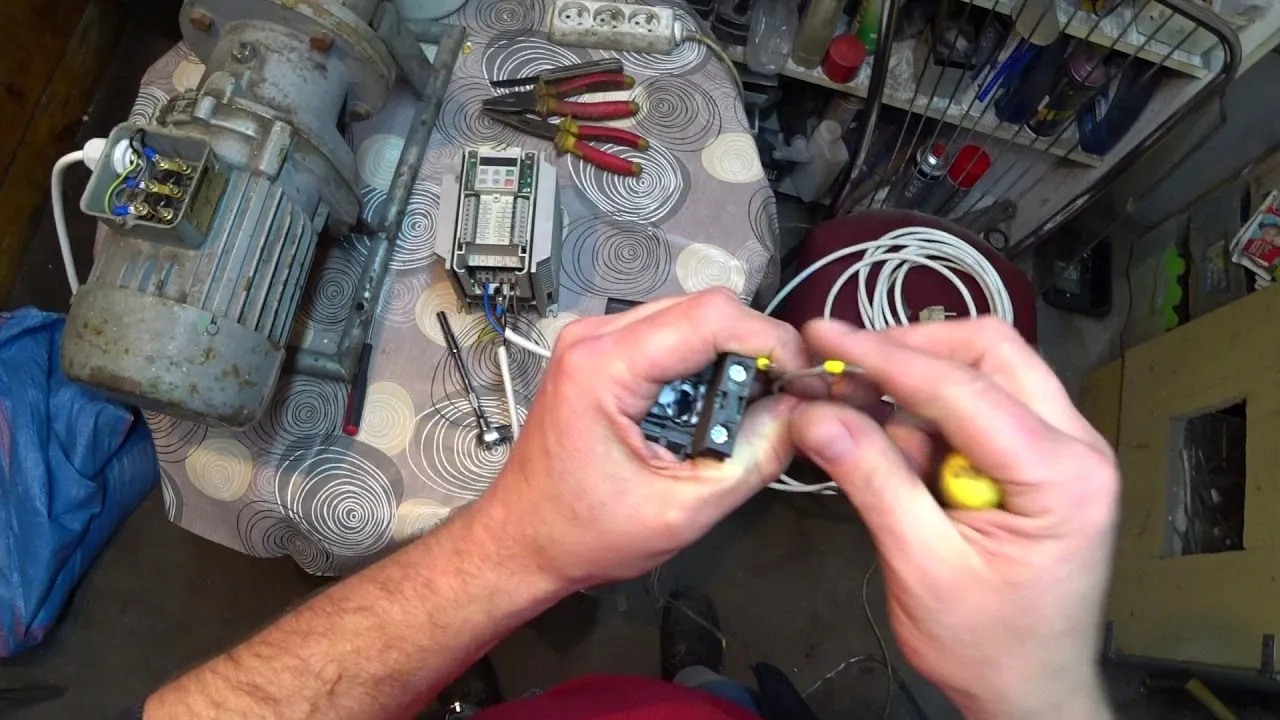

Krok po kroku: Jak podłączyć silnik w konfiguracji gwiazdy

Aby prawidłowo podłączyć silnik 230/400V w konfiguracji gwiazdy, należy postępować zgodnie z określonymi krokami. Na początku, upewnij się, że silnik jest odłączony od zasilania. Następnie połącz końce uzwojeń U2, V2 oraz W2 w jednym punkcie, który nie jest podłączany do zasilania – to będzie punkt gwiazdy. Kolejno, do zacisków U1, V1 oraz W1 podłącz przewody fazowe L1, L2 i L3. Ważne jest, aby przed uruchomieniem silnika sprawdzić poprawność wszystkich połączeń oraz dokręcenie zacisków, a także kolejność faz.

Podczas podłączania w gwiazdę, mogą wystąpić pewne pułapki, które warto mieć na uwadze. Należy unikać przypadkowego pomieszania przewodów fazowych, co może prowadzić do nieprawidłowego działania silnika. Również, nie zapominaj o sprawdzeniu rezystancji izolacji uzwojeń względem obudowy, aby zapewnić bezpieczeństwo użytkowania. Właściwe wykonanie tych kroków pozwoli uniknąć problemów i zapewni długotrwałe działanie silnika.

Schemat połączeń i wymagane narzędzia do podłączenia

Do podłączenia silnika w konfiguracji gwiazdy potrzebne będą odpowiednie narzędzia i materiały. Wśród nich znajdują się: wkrętaki, szczypce, multimeter do pomiarów oraz przewody elektryczne odpowiedniej grubości. Używając tych narzędzi, zapewnisz sobie komfort i bezpieczeństwo podczas pracy. Warto również mieć pod ręką instrukcję obsługi silnika, aby móc w razie potrzeby szybko sprawdzić specyfikacje.

• Wkrętaki – np. wkrętak izolowany marki Wiha
• Szczypce – szczypce uniwersalne firmy Knipex
• Multimeter – model Fluke 117 do dokładnych pomiarów

Najczęstsze błędy podczas podłączania w gwiazdę i jak ich uniknąć

Podczas podłączania silnika w konfiguracji gwiazdy, istnieje kilka częstych błędów, które mogą prowadzić do problemów. Jednym z najczęstszych jest pomieszanie przewodów fazowych, co skutkuje nieprawidłowym działaniem silnika. Innym błędem jest niedokładne dokręcenie zacisków, co może prowadzić do przegrzewania się połączeń. Aby uniknąć tych problemów, zawsze sprawdzaj kolejność podłączenia oraz upewnij się, że wszystkie zaciski są dobrze dokręcone przed uruchomieniem silnika.

Warto również pamiętać o regularnym przeglądaniu instalacji, aby wykryć ewentualne uszkodzenia lub luźne połączenia. Dzięki tym prostym środkom zapobiegawczym, możesz znacznie wydłużyć żywotność silnika oraz zapewnić jego bezpieczne i efektywne działanie.

Czytaj więcej: Gdzie kupić szczotki do silnika? Sprawdzone miejsca i oferty

Krok po kroku: Jak podłączyć silnik w konfiguracji trójkąta

Podłączenie silnika 230/400V w konfiguracji trójkąta jest kluczowe dla uzyskania optymalnego momentu obrotowego. Aby to zrobić, zacznij od upewnienia się, że silnik jest odłączony od zasilania. Następnie połącz końce uzwojeń: U2 z V1, V2 z W1 oraz W2 z U1. W ten sposób tworzysz zamknięty obwód. Przewody zasilające L1, L2 i L3 podłącz do punktów połączeń uzwojeń U1, V1 i W1. Przed uruchomieniem silnika sprawdź, czy wszystkie połączenia są prawidłowe, a zaciski dobrze dokręcone.

Podczas podłączania w trójkąt, mogą wystąpić pewne typowe błędy, które warto znać. Najczęstszym z nich jest pomylenie przewodów, co może prowadzić do nieprawidłowego działania silnika. Ponadto, niewłaściwe dokręcenie zacisków może skutkować przegrzewaniem się połączeń. Aby uniknąć tych problemów, zawsze sprawdzaj schemat połączeń i upewnij się, że każde połączenie jest wykonane zgodnie z instrukcją.

Instrukcje dotyczące podłączenia i wymagane materiały

Aby skutecznie podłączyć silnik w konfiguracji trójkąta, potrzebne będą odpowiednie narzędzia i materiały. Kluczowe narzędzia to: wkrętaki, szczypce, multimeter oraz przewody elektryczne o odpowiedniej grubości. Warto również mieć przy sobie instrukcję obsługi silnika, aby w razie potrzeby móc szybko sprawdzić specyfikacje. Użycie wysokiej jakości narzędzi zapewni bezpieczeństwo i efektywność podczas pracy.

• Wkrętak – np. wkrętak izolowany marki Knipex
• Szczypce – szczypce uniwersalne firmy Bahco
• Multimeter – model Fluke 115 do dokładnych pomiarów

Wskazówki dotyczące bezpieczeństwa przy podłączeniu w trójkąt

Podczas podłączania silnika w konfiguracji trójkąta, istotne jest przestrzeganie zasad bezpieczeństwa. Przede wszystkim, zawsze upewnij się, że silnik jest odłączony od zasilania przed przystąpieniem do pracy. Również, korzystaj z narzędzi z izolowanymi uchwytami, aby zminimalizować ryzyko porażenia prądem. Regularnie sprawdzaj stan przewodów i połączeń, aby uniknąć przegrzewania oraz potencjalnych uszkodzeń elektrycznych. Pamiętaj, aby stosować się do zaleceń producenta dotyczących instalacji.

Jak sprawdzić poprawność podłączenia silnika 230/400V

Po zakończeniu instalacji silnika 230/400V, kluczowe jest, aby zweryfikować poprawność podłączenia. Istnieje kilka metod, które pomogą upewnić się, że wszystko zostało wykonane prawidłowo. Przede wszystkim, warto skorzystać z multimetru, aby zmierzyć napięcie na zaciskach silnika. Należy również sprawdzić, czy rezystancja izolacji uzwojeń jest na odpowiednim poziomie, co zapewni bezpieczeństwo użytkowania. Kolejnym krokiem jest testowanie silnika pod obciążeniem, co pozwoli na ocenę jego wydajności.

Interpreting results is crucial to ensure that the motor operates correctly. If napięcie na zaciskach nie zgadza się z oczekiwaniami, może to wskazywać na błędy w podłączeniu lub uszkodzenia przewodów. Dobrze jest również monitorować temperaturę silnika podczas pracy; jeśli jest zbyt wysoka, może to oznaczać problemy z izolacją lub niewłaściwe połączenia. Regularne sprawdzanie tych parametrów pozwoli na wczesne wykrycie problemów i uniknięcie poważniejszych awarii.

Testy i pomiary, które potwierdzą poprawność instalacji

Aby upewnić się, że silnik jest poprawnie podłączony, należy przeprowadzić kilka kluczowych testów. Po pierwsze, zmierz napięcie na wszystkich zaciskach silnika, aby upewnić się, że jest zgodne z danymi na tabliczce znamionowej. Po drugie, sprawdź rezystancję izolacji uzwojeń względem obudowy, co pomoże wykryć ewentualne uszkodzenia. Dodatkowo, warto przeprowadzić test obciążeniowy, aby zobaczyć, jak silnik radzi sobie w warunkach rzeczywistych.

• Pomiar napięcia na zaciskach silnika – upewnij się, że wyniki są zgodne z tabliczką znamionową.
• Sprawdzenie rezystancji izolacji uzwojeń – powinno być na poziomie co najmniej 1 MΩ.
• Test obciążeniowy – monitoruj wydajność silnika podczas pracy pod obciążeniem.

Co zrobić w przypadku problemów z działaniem silnika

Jeśli silnik 230/400V nie działa zgodnie z oczekiwaniami po podłączeniu, warto przeprowadzić kilka kroków diagnostycznych. Po pierwsze, sprawdź, czy silnik jest poprawnie podłączony, zwracając uwagę na kolejność faz oraz czy wszystkie przewody są dobrze dokręcone. Następnie, użyj multimetru, aby zmierzyć napięcie na zaciskach silnika; powinno ono odpowiadać wartościom podanym na tabliczce znamionowej. Jeśli napięcie jest zbyt niskie lub zbyt wysokie, może to wskazywać na problemy z zasilaniem lub błędy w instalacji.

W przypadku, gdy silnik nie uruchamia się, sprawdź również zabezpieczenia oraz wyłączniki. Często problemem mogą być przepalone bezpieczniki lub wyłączniki różnicowoprądowe. Jeśli silnik działa, ale wydaje niepokojące dźwięki lub przegrzewa się, może to oznaczać problemy z łożyskami lub niewłaściwe podłączenie. W takich sytuacjach warto skonsultować się z fachowcem, aby uniknąć poważniejszych uszkodzeń.

Jak zoptymalizować wydajność silnika 230/400V w długoterminowej eksploatacji

Aby maksymalnie wykorzystać potencjał silnika 230/400V, warto zainwestować w regularne przeglądy techniczne oraz odpowiednią konserwację. Oprócz standardowych testów, takich jak pomiar napięcia czy rezystancji izolacji, warto również monitorować parametry pracy silnika w czasie rzeczywistym, co pozwala na wczesne wykrywanie ewentualnych problemów. Wykorzystanie nowoczesnych systemów monitorowania, takich jak czujniki temperatury i wibracji, może znacznie zwiększyć efektywność działania silnika oraz wydłużyć jego żywotność.

Warto również rozważyć wdrożenie automatyzacji procesów związanych z zarządzaniem silnikiem. Dzięki zastosowaniu sterowników PLC oraz systemów SCADA, można zdalnie monitorować i kontrolować pracę silnika, co pozwala na szybsze reagowanie na nieprawidłowości oraz optymalizację zużycia energii. Takie podejście nie tylko zwiększa efektywność, ale również przyczynia się do redukcji kosztów eksploatacji i wpływu na środowisko.
