Jak prawidłowo założyć tarcze sprzęgła C-360 - Uniknij błędów

Wymiana dwustopniowego sprzęgła w Ursusie C-360 to zadanie, które wielu rolników decyduje się wykonać samodzielnie. Ten artykuł stanowi praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez cały proces od diagnozy problemu, przez przygotowanie narzędzi, aż po finalną regulację. Dzięki niemu zdobędziesz niezbędne know-how, aby wykonać naprawę sprawnie, unikając typowych błędów i zapewniając prawidłowe działanie Twojej "sześćdziesiątki".

Nawet najsolidniejszy Ursus C-360 z czasem wymaga pewnych napraw, a sprzęgło jest jednym z elementów, które najczęściej dają o sobie znać. Czy Twoja "sześćdziesiątka" zaczyna szarpać przy ruszaniu? Czy zmiana biegów stała się trudniejsza, a przy próbie wrzucenia "jedynki" lub "wstecznego" słychać niepokojące zgrzyty? To mogą być pierwsze sygnały, że sprzęgło jest na wykończeniu.

Innym symptomem, na który warto zwrócić uwagę, jest tzw. "ślizganie się" sprzęgła. Objawia się ono utratą mocy, szczególnie podczas jazdy pod górę lub z dużym obciążeniem. Silnik wchodzi na wyższe obroty, ale ciągnik nie przyspiesza proporcjonalnie. Czasem towarzyszą temu również dziwne hałasy dochodzące z okolic skrzyni biegów. Wszystkie te symptomy wskazują na konieczność wymiany sprzęgła.

Warto pamiętać, że Ursus C-360 wyposażony jest w dwustopniowe sprzęgło. Jest to sprzęgło suche, cierne, składające się z dwóch niezależnych tarcz. Pierwszy stopień odpowiada za przeniesienie napędu na skrzynię biegów, umożliwiając jazdę. Drugi stopień, aktywowany przez dodatkowe naciśnięcie pedału sprzęgła, odpowiada za napędzanie wałka odbioru mocy (WOM). Zrozumienie tej dwustopniowości jest kluczowe, ponieważ każda z tarcz wymaga precyzyjnej wymiany i regulacji.

Czy Twoja "sześćdziesiątka" szarpie i traci moc? Sprawdź, czy to czas na wymianę sprzęgła

Objawy zużytego sprzęgła w Ursusie C-360 są dość charakterystyczne i łatwe do zidentyfikowania. Przede wszystkim, jeśli zauważasz, że ciągnik szarpie przy ruszaniu, nawet na niskich obrotach, to znak, że okładziny cierne tarcz sprzęgłowych są już mocno zużyte lub nierównomiernie rozłożone. Taka nierównomierność powoduje, że przeniesienie napędu nie jest płynne, a ciągnik reaguje gwałtownie.

Kolejnym problemem, który często towarzyszy zużyciu sprzęgła, są trudności ze zmianą biegów. Może to objawiać się koniecznością użycia większej siły do wrzucenia biegu, a nawet występowaniem zgrzytów, gdy sprzęgło nie odcina całkowicie napędu. W skrajnych przypadkach, gdy sprzęgło jest mocno zużyte, może dojść do jego "ślizgania się". Oznacza to, że mimo wciśnięcia pedału gazu, silnik wchodzi na wysokie obroty, ale ciągnik nie przyspiesza odpowiednio, tracąc moc. Jest to szczególnie odczuwalne pod obciążeniem lub na wzniesieniach.

Nie można również zignorować hałasów dochodzących z okolic skrzyni biegów, które mogą wskazywać na problemy ze sprzęgłem, a w szczególności z jego łożyskiem oporowym. Pamiętaj, że sprzęgło w C-360 jest dwustopniowe. Pierwszy stopień odpowiada za podstawowy napęd ciągnika, czyli przeniesienie mocy z silnika na skrzynię biegów. Drugi stopień jest aktywowany po głębszym wciśnięciu pedału sprzęgła i służy do napędzania wałka odbioru mocy (WOM), który jest kluczowy do pracy z maszynami rolniczymi. Niewłaściwe działanie któregokolwiek z tych stopni wymaga interwencji.

Zanim rozpołowisz ciągnik: Kompletna lista narzędzi i części, których potrzebujesz

Przed przystąpieniem do tak poważnej operacji jak wymiana sprzęgła, kluczowe jest odpowiednie przygotowanie. Podstawą jest zebranie wszystkich niezbędnych narzędzi i części zamiennych. Bez nich praca będzie utrudniona, a ryzyko popełnienia błędu wzrośnie.

Potrzebne narzędzia to przede wszystkim zestaw kluczy płaskich i nasadowych. Najczęściej będziesz potrzebować rozmiarów 13 mm, 17 mm i 19 mm, ale warto mieć pod ręką cały zestaw na wypadek nietypowych śrub. Niezbędny okaże się również solidny podnośnik, najlepiej warsztatowy, który pozwoli na bezpieczne uniesienie ciągnika. Pamiętaj, aby po podniesieniu maszyny zabezpieczyć ją dodatkowo stabilnymi podstawkami, ustawionymi na równym i twardym podłożu bezpieczeństwo jest absolutnym priorytetem.

Kluczowym narzędziem, które znacząco ułatwi prawidłowy montaż nowego sprzęgła, jest przyrząd do centrowania tarcz. Jest to specjalny trzpień, który dopasowuje się do otworu w kole zamachowym i piasty tarczy sprzęgłowej. Jeśli nie posiadasz takiego przyrządu, możesz spróbować wykorzystać stary wałek sprzęgłowy, który jednak może nie być idealnie dopasowany. Pamiętaj, że bez prawidłowego wycentrowania tarcz, późniejsze połączenie silnika ze skrzynią biegów będzie niemożliwe.

Jeśli chodzi o części zamienne, będziesz potrzebować przede wszystkim nowego zestawu sprzęgła, który zawiera tarcze (dwie sztuki) i docisk. Zwróć uwagę na jakość kupowanych części wybieraj sprawdzonych producentów, aby mieć pewność trwałości i prawidłowego działania. Według danych portalu czesci-ursus.pl, warto inwestować w części renomowanych marek, które gwarantują zgodność z oryginałem. Przy okazji wymiany sprzęgła, warto również rozważyć zakup nowego łożyska oporowego oraz łożyska pilota (w kole zamachowym), ponieważ są to elementy eksploatacyjne, które również mogą ulec zużyciu.

• Narzędzia:
• Klucze płaskie i nasadowe (głównie 13, 17, 19 mm)
• Podnośnik warsztatowy
• Solidne podstawki do podparcia ciągnika
• Przyrząd do centrowania sprzęgła (lub stary wałek sprzęgłowy)
• Klucz dynamometryczny (opcjonalnie, do dokręcania śrub z odpowiednim momentem)
• Smar
• Ściereczki
• Części zamienne:
• Kompletne sprzęgło (dwie tarcze i docisk)
• Łożysko oporowe
• Łożysko pilota (w kole zamachowym)
• Uszczelniacze (jeśli są widoczne ślady wycieków)

Operacja na otwartym sercu ciągnika: Rozpoławianie C-360 krok po kroku

Rozpołowienie ciągnika Ursus C-360 to najbardziej pracochłonny etap całej operacji, ale przy odpowiednim przygotowaniu i zachowaniu zasad bezpieczeństwa, jest w zasięgu możliwości każdego mechanika-amatora. Przed rozpoczęciem prac upewnij się, że pracujesz na stabilnym, równym podłożu. To absolutna podstawa bezpieczeństwa.

Zacznij od odłączenia akumulatora, aby uniknąć przypadkowych zwarć. Następnie, używając podnośnika, unieś przód ciągnika na tyle wysoko, aby można było swobodnie pracować pod nim. Kluczowe jest solidne podparcie maszyny. Umieść mocne podstawki pod ramą ciągnika, tuż za przednią osią lub w innych wyznaczonych punktach podparcia nigdy nie polegaj wyłącznie na podnośniku!

1. Odkręć wał napędowy: Pierwszym krokiem jest odkręcenie wału napędowego łączącego skrzynię biegów z mostem napędowym. Zazwyczaj jest on mocowany na śrubach.
2. Odłącz układ wydechowy: Aby umożliwić swobodne odsunięcie silnika od skrzyni, często konieczne jest odłączenie lub poluzowanie układu wydechowego.
3. Odłącz przewody i linki: Zlokalizuj i odłącz wszystkie przewody (np. paliwowe, hydrauliczne, elektryczne) oraz linki (np. gazu, gazu ręcznego), które biegną między silnikiem a skrzynią biegów lub innymi elementami ciągnika. Zrób zdjęcia lub oznacz przewody, aby ułatwić sobie późniejsze podłączenie.
4. Odkręć śruby łączące silnik ze skrzynią biegów: Znajdź wszystkie śruby mocujące korpus silnika do korpusu skrzyni biegów. Zazwyczaj jest ich kilka, rozmieszczonych po obwodzie. Czasem potrzebne są dłuższe klucze lub nasadki.
5. Rozsuń korpusy: Po odkręceniu wszystkich połączeń, ostrożnie zacznij rozsuwać silnik od skrzyni biegów. Może to wymagać lekkiego poruszania silnikiem lub skrzynią. Upewnij się, że nic nie blokuje ruchu. Jeśli masz możliwość, użyj niewielkiego dźwigni, aby delikatnie rozdzielić elementy. Pamiętaj, aby robić to równomiernie.

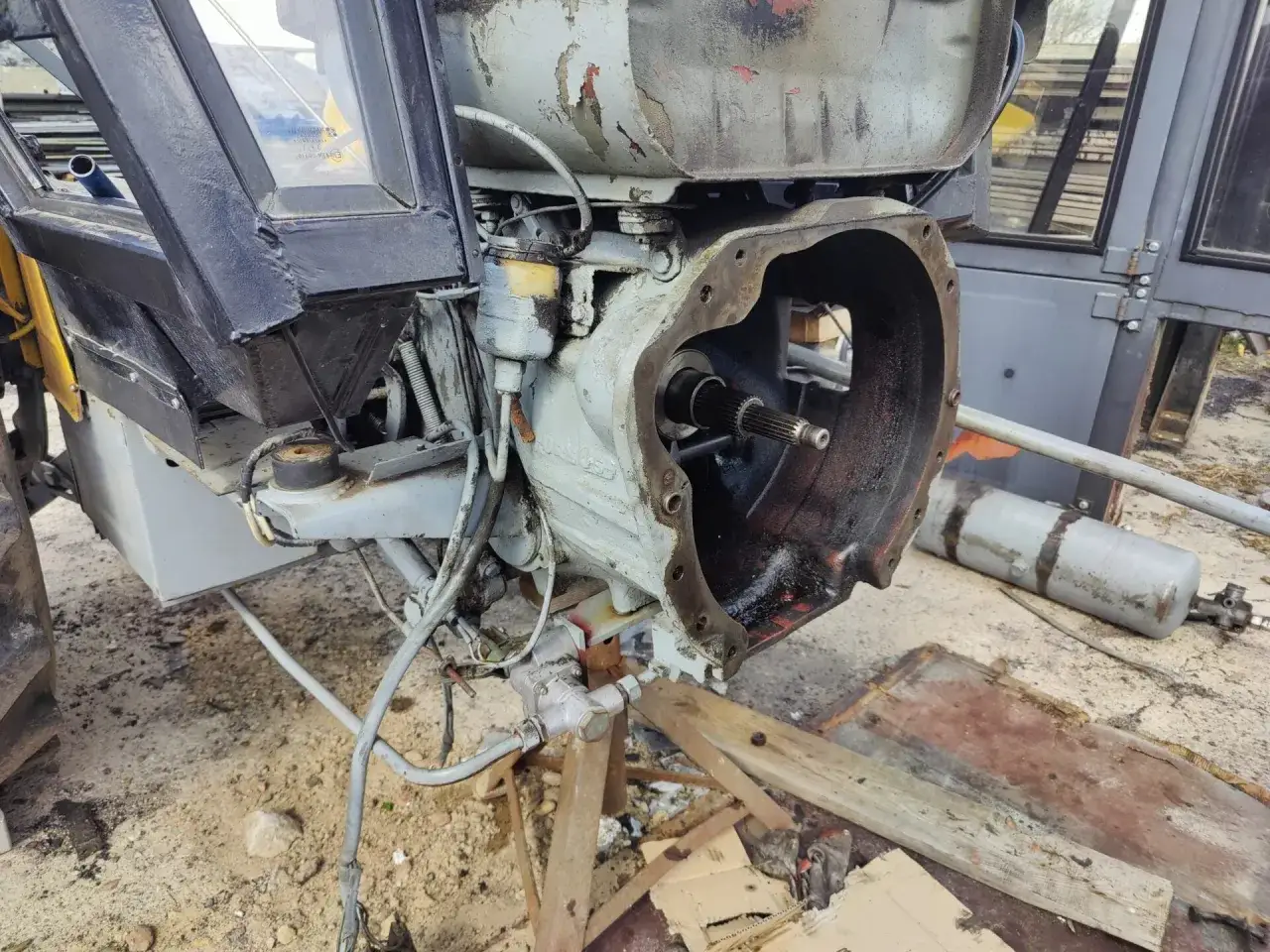

Po pomyślnym rozdzieleniu silnika i skrzyni biegów, uzyskasz dostęp do zespołu sprzęgła. Teraz możesz przejść do demontażu zużytych części i montażu nowych.

Kluczowy moment operacji: Demontaż starego i montaż nowego sprzęgła

Gdy ciągnik jest już rozpołowiony, masz bezpośredni dostęp do zespołu sprzęgła. Pierwszym krokiem jest dokładna inspekcja stanu elementów, które pozostają na miejscu. Sprawdź dokładnie koło zamachowe czy nie ma na nim pęknięć, głębokich rys lub nierówności. Jeśli powierzchnia jest uszkodzona, należy ją przeszlifować lub wymienić koło. Zwróć również uwagę na łożysko pilota umieszczone w środku koła zamachowego powinno obracać się swobodnie i bez oporów. Wymień je, jeśli wykazuje jakiekolwiek oznaki zużycia.

Następnie przystąp do demontażu starego docisku i tarcz. Odkręć śruby mocujące docisk do koła zamachowego. Rób to stopniowo, odkręcając śruby po przekątnej, aby równomiernie odciążyć sprężyny docisku. Po zdjęciu docisku, ostrożnie wyjmij stare tarcze sprzęgłowe. Zwróć uwagę na ich stan zużyte okładziny, pęknięcia czy nierówności są oczywistymi wskazaniami do wymiany.

1. Przygotowanie nowego docisku i tarcz: Przed montażem, upewnij się, że nowe tarcze sprzęgłowe są czyste i wolne od smaru.
2. Montaż tarczy pierwszego stopnia: Zamontuj pierwszą tarczę sprzęgłową (odpowiadającą za napęd skrzyni biegów). Pamiętaj o prawidłowym kierunku montażu piasta tarczy powinna być skierowana w stronę skrzyni biegów (czyli "dłuższym" elementem w stronę skrzyni).
3. Centrowanie tarcz: To absolutnie kluczowy etap. Użyj przyrządu do centrowania sprzęgła (lub starego wałka). Wsuń go przez piastę tarczy pierwszego stopnia i oprzyj o łożysko pilota w kole zamachowym. Tarcza musi być idealnie wycentrowana, aby późniejsze połączenie ciągnika było możliwe.
4. Montaż tarczy drugiego stopnia: Zamontuj drugą tarczę sprzęgłową (odpowiadającą za WOM). Ona również musi być prawidłowo zorientowana jej piasta powinna być skierowana w stronę silnika.
5. Montaż docisku: Nałóż nowy docisk sprzęgła, dopasowując jego otwory do kołka ustalającego na kole zamachowym. Użyj przyrządu do centrowania, aby ustawić obie tarcze równolegle i umożliwić prawidłowe osadzenie docisku.
6. Dokręcanie śrub docisku: Wkręć śruby mocujące docisk do koła zamachowego. Dokręcaj je stopniowo i po przekątnej, aby docisk równomiernie przylegał do tarcz. Upewnij się, że tarcze pozostają wycentrowane podczas tego procesu.
7. Wymiana łożyska oporowego: Nie zapomnij o wymianie łożyska oporowego, które znajduje się w obudowie sprzęgła, na skrzyni biegów. Jest ono kluczowe dla prawidłowego działania mechanizmu wyciskowego.

Pamiętaj, że nawet najmniejszy błąd w centrowaniu tarcz uniemożliwi prawidłowe połączenie silnika ze skrzynią biegów, lub spowoduje, że sprzęgło nie będzie działać poprawnie. Precyzja na tym etapie jest absolutnie niezbędna.

Wielki finał: Składanie ciągnika i precyzyjna regulacja sprzęgła

Po pomyślnym zamontowaniu nowego sprzęgła, czas na ponowne połączenie silnika ze skrzynią biegów. Jest to etap, który wymaga cierpliwości i ostrożności. Upewnij się, że oba korpusy są czyste i pozbawione wszelkich zanieczyszczeń. Ostrożnie nasuwaj skrzynię biegów na silnik, wyrównując wałek sprzęgłowy z piastą tarczy. Unikaj używania nadmiernej siły jeśli czujesz opór, sprawdź, czy wałek jest prawidłowo osadzony i czy tarcze nie są przesunięte.

Gdy elementy są już połączone, przykręć śruby mocujące korpusy. Po złożeniu ciągnika, kluczowe jest przeprowadzenie precyzyjnej regulacji sprzęgła. Bez niej nawet nowe sprzęgło nie będzie działać prawidłowo i szybko ulegnie ponownemu zużyciu.

1. Regulacja łapek sprzęgłowych: Otwórz okienko rewizyjne w obudowie sprzęgła. Zobaczysz tam łapki mechanizmu wyciskowego. Ustaw je w taki sposób, aby odległość między końcówkami łapek a łożyskiem oporowym była jednakowa dla wszystkich trzech łapek. Zazwyczaj wynosi ona około 2-3 mm, ale warto sprawdzić zalecenia producenta lub porównać ze stanem przed demontażem.
2. Regulacja luzu na pedale sprzęgła: To niezwykle ważny krok. Na drążku pedału sprzęgła znajduje się śruba regulacyjna. Ustaw ją tak, aby po zwolnieniu pedału pozostał niewielki luz zazwyczaj jest to 20-30 mm swobodnego ruchu pedału, zanim zacznie on naciskać na łapki. Ten luz jest niezbędny, aby sprzęgło było w pełni załączone podczas jazdy i aby łożysko oporowe nie było stale obciążone. Zbyt mały luz spowoduje "ciągnięcie" sprzęgła i jego szybsze zużycie, a zbyt duży problemy z jego pełnym odłączeniem.
3. Sprawdzenie działania: Po regulacji, kilkukrotnie wciśnij i zwolnij pedał sprzęgła, aby upewnić się, że działa płynnie i bez oporów.

Pamiętaj, że prawidłowa regulacja luzu na pedale sprzęgła jest fundamentalna dla jego żywotności i poprawnego działania. Poświęć na to odpowiednio dużo czasu i uwagi.

Najczęstsze błędy przy wymianie sprzęgła w C-360 i jak ich uniknąć

Wymiana sprzęgła w Ursusie C-360, mimo że jest procesem dobrze znanym, nadal kryje w sobie pułapki, które mogą doprowadzić do błędów. Świadomość najczęstszych z nich pozwoli Ci ich uniknąć i zapewnić długą żywotność nowemu sprzęgłu.

• Niewłaściwe wycentrowanie tarcz: To absolutnie najczęstszy i najbardziej brzemienny w skutki błąd. Jeśli tarcze nie są idealnie wycentrowane względem koła zamachowego i łożyska pilota, nie będziesz w stanie nasunąć skrzyni biegów na silnik. Zawsze używaj przyrządu do centrowania i upewnij się, że tarcze są ustawione idealnie równolegle.
• Montaż tarczy w złym kierunku: Tarcze sprzęgłowe mają określoną stronę montażu piasta powinna być skierowana w odpowiednią stronę (zazwyczaj w kierunku skrzyni biegów dla tarczy pierwszego stopnia, a w stronę silnika dla tarczy WOM). Montaż w złym kierunku uniemożliwi prawidłowe działanie sprzęgła lub jego montaż.
• Pominięcie wymiany zużytych łożysk: Łożysko oporowe i łożysko pilota to elementy, które pracują w trudnych warunkach i często ulegają zużyciu. Ignorowanie ich stanu i niezastąpienie ich nowymi podczas wymiany sprzęgła może skutkować szybkimi awariami i koniecznością ponownego rozpoławiania ciągnika.
• Niedokładna regulacja po zakończeniu prac: Brak odpowiedniego luzu na pedale sprzęgła lub niewłaściwie ustawione łapki wyciskowe to prosta droga do problemów. Zbyt mały luz spowoduje, że sprzęgło będzie "ciągnąć", a jego nadmierne obciążenie doprowadzi do szybkiego zużycia. Zbyt duży luz utrudni pełne odłączenie napędu.
• Uszkodzenie piasty tarczy podczas montażu: Czasami przy próbie nasunięcia skrzyni biegów na silnik, wałek sprzęgłowy może nie trafić idealnie w piastę tarczy. Używanie nadmiernej siły lub próby "dobijania" na siłę mogą uszkodzić wielowypust piasty lub same tarcze. Zawsze upewnij się, że wałek wchodzi swobodnie.

Pierwsza jazda po naprawie: Jak sprawdzić, czy wymiana sprzęgła się powiodła?

Po zakończeniu wszystkich prac, złożeniu ciągnika i przeprowadzeniu regulacji, nadszedł czas na najważniejszy test pierwszą jazdę próbną. To właśnie wtedy przekonasz się, czy Twoja praca przyniosła oczekiwane rezultaty i czy sprzęgło działa poprawnie. Zwróć uwagę na kilka kluczowych aspektów.

Przede wszystkim, zacznij od płynnego ruszania. Ciągnik powinien ruszać z miejsca bez szarpania, nawet na niższych obrotach. Płynne przeniesienie napędu jest dowodem na prawidłowe działanie tarcz i docisku. Następnie przetestuj zmianę biegów. Wszystkie biegi powinny wchodzić gładko, bez zgrzytów i oporów, zarówno podczas postoju, jak i w ruchu. Jest to wskaźnik, że sprzęgło prawidłowo odcina napęd.

Podczas jazdy, szczególnie pod obciążeniem lub na wzniesieniu, obserwuj obrotomierz i prędkościomierz. Jeśli silnik wchodzi na wysokie obroty, a ciągnik nie przyspiesza proporcjonalnie, oznacza to, że sprzęgło nadal się "ślizga". To poważny sygnał, że coś poszło nie tak podczas montażu lub regulacji. Na koniec, sprawdź działanie wałka odbioru mocy (WOM). Upewnij się, że załącza się i działa płynnie, bez niepokojących dźwięków.

Jeśli podczas pierwszej jazdy zauważysz jakiekolwiek nieprawidłowości, nie zwlekaj. Najprawdopodobniej konieczna będzie ponowna weryfikacja regulacji luzu na pedale sprzęgła lub dokładniejsze sprawdzenie samego montażu. Pamiętaj, że precyzja i cierpliwość na każdym etapie pracy to klucz do sukcesu.
