Sprzęgło hydrokinetyczne, zwane potocznie konwerterem momentu obrotowego, to serce każdej automatycznej skrzyni biegów, które pozwala na płynną jazdę bez konieczności używania pedału sprzęgła. Ale jak dokładnie wygląda ten kluczowy element i co sprawia, że działa? W tym artykule zagłębimy się w jego budowę i zasadę działania, abyście mogli zrozumieć jego niezwykłą rolę w przenoszeniu mocy.
Czym jest serce automatycznej skrzyni biegów i dlaczego nie ma pedału sprzęgła?
Sprzęgło hydrokinetyczne, znane również jako konwerter momentu obrotowego, to niezwykle ważny podzespół w pojazdach wyposażonych w automatyczną skrzynię biegów. Jego główną rolą jest przenoszenie mocy z silnika spalinowego na skrzynię biegów. To właśnie dzięki niemu kierowca nie musi martwić się o ręczną zmianę biegów czy operowanie pedałem sprzęgła cała ta praca odbywa się automatycznie i płynnie.
Rola konwertera momentu w samochodzie z "automatem"
Konwerter momentu obrotowego pełni funkcję analogiczną do tradycyjnego sprzęgła ciernego w samochodach z manualną skrzynią biegów, ale robi to w zupełnie inny sposób. Zamiast mechanicznego tarcia, wykorzystuje siłę płynu specjalnego oleju hydraulicznego. Umożliwia to nie tylko płynne ruszanie z miejsca, ale także komfortową zmianę przełożeń bez szarpnięć. Jest to kluczowy element, który decyduje o komforcie jazdy samochodem z automatyczną skrzynią biegów, przenosząc obrotowy moment silnika na wałek wejściowy skrzyni w sposób kontrolowany i dostosowany do warunków.
Wygląd zewnętrzny: Gdzie szukać metalowego "pączka" między silnikiem a skrzynią?

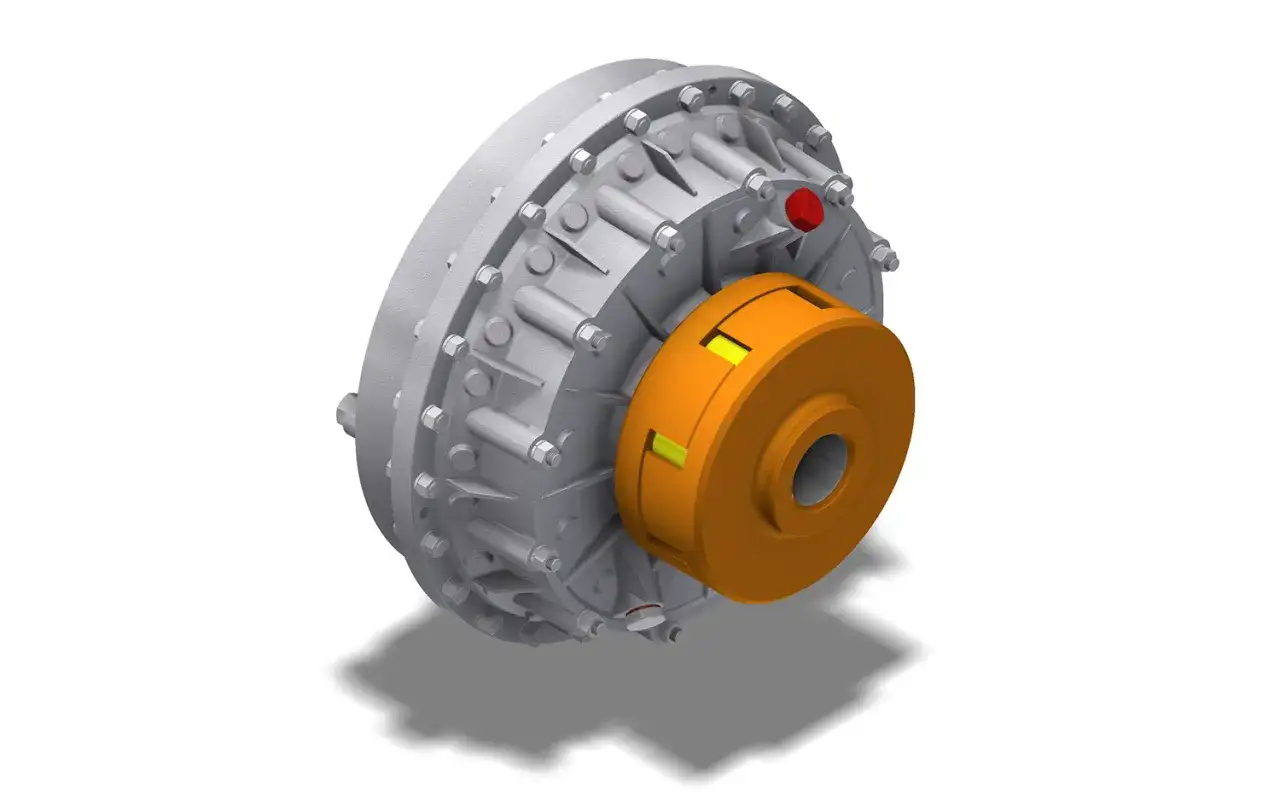

Z zewnątrz sprzęgło hydrokinetyczne przypomina spłaszczony, metalowy "pączek" lub dysk, który stanowi szczelnie zamkniętą obudowę. Jest to konstrukcja o charakterystycznym, toroidalnym kształcie. Jego umiejscowienie jest ściśle określone znajduje się on bezpośrednio między silnikiem a automatyczną skrzynią biegów. Często jest on osłonięty dodatkową obudową, co może utrudniać jego dostrzeżenie bez demontażu pewnych elementów pojazdu.
Jak wygląda sprzęgło hydrokinetyczne? Zagłębiamy się w jego budowę
Aby w pełni zrozumieć, jak działa sprzęgło hydrokinetyczne, musimy zajrzeć do jego wnętrza. Jego budowa, choć pozornie prosta, kryje w sobie kilka kluczowych komponentów, które współpracują ze sobą, aby zapewnić płynne przenoszenie napędu. Każdy z tych elementów ma swoją specyficzną rolę, a ich współdziałanie jest niczym dobrze naoliwiona maszyna.
Obudowa: Szczelna puszka pełna oleju
Podstawą sprzęgła hydrokinetycznego jest jego obudowa. Jest to metalowa, szczelnie zamknięta konstrukcja, która stanowi serce całego mechanizmu. W jej wnętrzu znajduje się specjalny olej przekładniowy, który wypełnia ją w około 70-80%. Ten olej jest nośnikiem energii to dzięki niemu moc silnika jest przekazywana na skrzynię biegów. Szczelność obudowy jest absolutnie kluczowa dla prawidłowego działania całego układu.
Wirnik pompy: Jak silnik wprawia olej w ruch?
Pierwszym z kluczowych elementów wewnętrznych jest wirnik pompy. Jest on bezpośrednio połączony z wałem korbowym silnika. Kiedy silnik pracuje, wirnik pompy zaczyna się obracać, a jego łopatki wprawiają znajdujący się w obudowie olej w ruch obrotowy. To właśnie wirnik pompy jest inicjatorem całego procesu to on nadaje energię płynowi, który następnie zostanie przekazany dalej.
Wirnik turbiny: Odbieranie mocy z pędzącej cieczy
Naprzeciwko wirnika pompy znajduje się wirnik turbiny. Ten element jest z kolei połączony z wałkiem wejściowym automatycznej skrzyni biegów. Wirnik turbiny jest zaprojektowany w taki sposób, aby odbierać energię kinetyczną pędzącego strumienia oleju, który został wprawiony w ruch przez wirnik pompy. W ten sposób moc silnika, przetworzona na ruch oleju, jest przekazywana na skrzynię biegów, a następnie na koła pojazdu.
Kierownica (stator): Cichy bohater, który zwielokrotnia moment obrotowy
Pomiędzy wirnikiem pompy a wirnikiem turbiny umieszczona jest kierownica, znana również jako stator lub reaktor. Ten element, wyposażony w specjalnie wyprofilowane łopatki, odgrywa niezwykle ważną rolę. Kieruje on strumień oleju powracający z turbiny z powrotem na wirnik pompy, ale w taki sposób, aby go wzmocnić. Dzięki temu, zwłaszcza przy niskich prędkościach obrotowych silnika (np. podczas ruszania), kierownica potrafi zwielokrotnić moment obrotowy, co znacząco ułatwia start pojazdu.
Sprzęgło lock-up: Kiedy hydraulika ustępuje mechanice dla oszczędności?
Współczesne konwertery momentu obrotowego często wyposażone są w dodatkowe sprzęgło, zwane sprzęgłem blokującym (lock-up). Jego zadaniem jest mechaniczne spięcie wirnika pompy z wirnikiem turbiny. Dzieje się to zazwyczaj przy wyższych, stałych prędkościach obrotowych silnika. Po co? Aby wyeliminować zjawisko poślizgu hydraulicznego, które występuje w trybie pracy "na płynie". Blokada lock-up pozwala na bezpośrednie przeniesienie napędu, co przekłada się na znaczną oszczędność paliwa i zwiększenie efektywności energetycznej pojazdu.
Magia płynu, czyli jak olej przenosi moc silnika na koła krok po kroku
Zasada działania sprzęgła hydrokinetycznego opiera się na fascynujących prawach hydrodynamiki. To właśnie płynna natura oleju pozwala na płynne i komfortowe przenoszenie mocy, eliminując szarpnięcia charakterystyczne dla mechanicznych połączeń. Proces ten można rozłożyć na kilka kluczowych etapów, które zachodzą w ułamkach sekund.
Ruszanie z miejsca: Fenomen płynnego startu bez tarcia
Gdy naciskamy pedał gazu, silnik zaczyna pracować, wprawiając w ruch wirnik pompy. Wirująca pompa zaczyna wyrzucać olej siłą odśrodkową w kierunku wirnika turbiny. Olej uderza w łopatki turbiny, powodując jej obrót i tym samym wprawiając w ruch wałek skrzyni biegów. Kluczowe jest to, że w tym momencie nie ma bezpośredniego, mechanicznego połączenia między silnikiem a skrzynią. To właśnie ten "poślizg" hydrauliczny sprawia, że ruszanie jest tak płynne i komfortowe, bez szarpnięć i przeciążeń dla pasażerów.
Przyspieszanie: Jak różnica prędkości pompy i turbiny napędza auto?
W miarę jak samochód przyspiesza, prędkość obrotowa wirnika turbiny zbliża się do prędkości wirnika pompy. Różnica w ich prędkościach jest nadal wykorzystywana do efektywnego przenoszenia momentu obrotowego. Kierownica (stator) odgrywa tu kluczową rolę, optymalizując przepływ oleju i, jak już wspomnieliśmy, zwielokrotniając moment obrotowy, co jest szczególnie odczuwalne podczas dynamicznego przyspieszania. Im większa różnica prędkości, tym większe jest "przełożenie" hydrokinetyczne.
Jazda ze stałą prędkością: Rola blokady w ograniczaniu strat mocy
Gdy osiągniemy już pożądaną prędkość i utrzymujemy ją, silnik pracuje na w miarę stałych obrotach. W tym momencie, jeśli konwerter wyposażony jest w sprzęgło blokujące (lock-up), zostaje ono aktywowane. Mechaniczne spięcie pompy i turbiny eliminuje poślizg hydrauliczny. Oznacza to, że silnik i skrzynia biegów obracają się z tą samą prędkością. Jest to znacznie bardziej efektywne pod względem zużycia paliwa, ponieważ straty energii związane z przepływem oleju są minimalizowane.

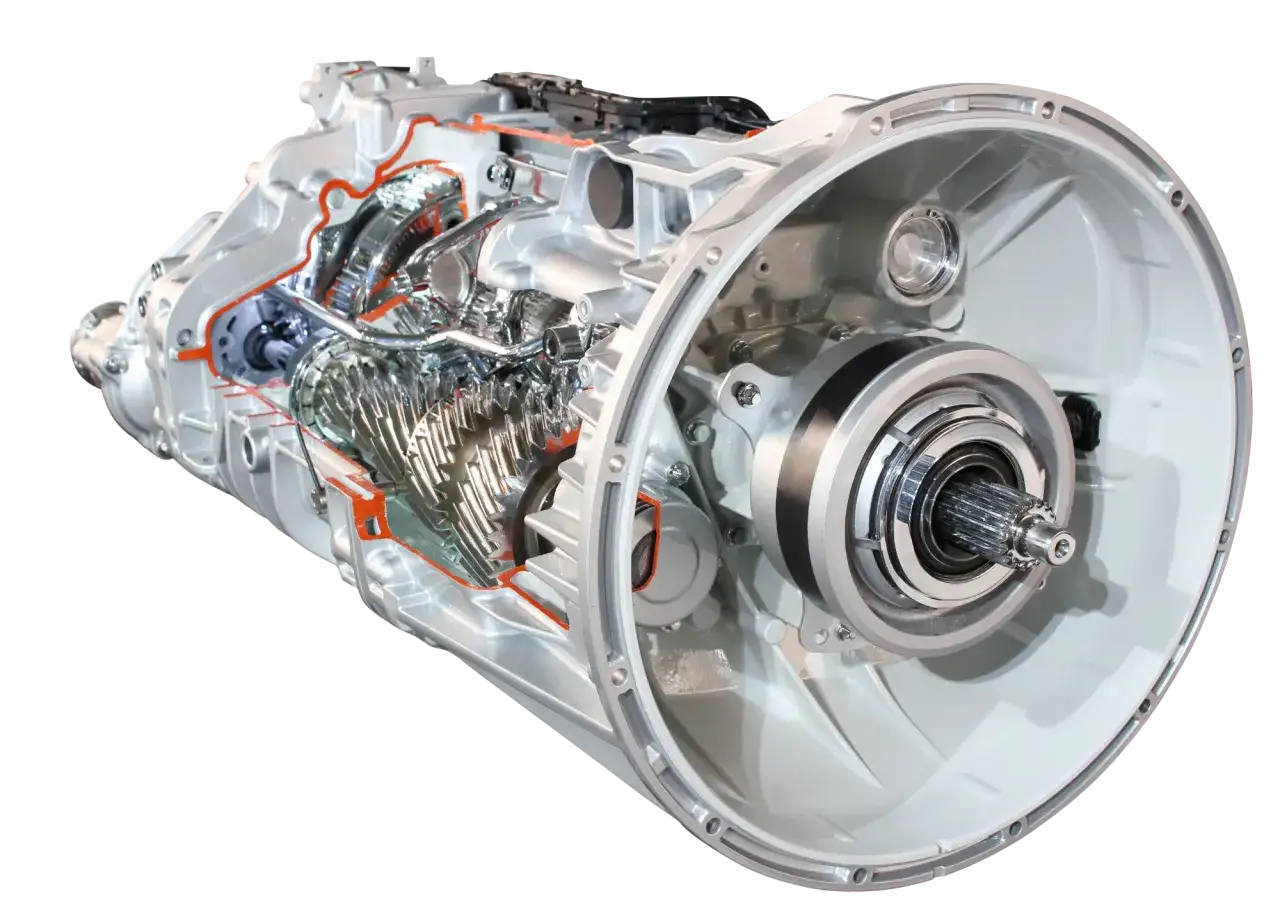

Gdy konwerter niedomaga: Po czym poznać, że sprzęgło hydrokinetyczne wymaga uwagi?
Sprzęgło hydrokinetyczne, mimo swojej pancernej konstrukcji, nie jest niezniszczalne. Z czasem i pod wpływem obciążeń może ulec uszkodzeniu. Wczesne rozpoznanie problemów jest kluczowe, aby zapobiec poważniejszym awariom i kosztownym naprawom. Na szczęście, objawy wskazujące na problemy z konwerterem są zazwyczaj dość charakterystyczne.
Falujące obroty i szarpanie: Najczęstsze sygnały ostrzegawcze
- Falowanie obrotów: Szczególnie podczas jazdy ze stałą prędkością, obrotomierz może wykazywać niestabilność, wskazując na problemy z utrzymaniem stałego przełożenia.
- Szarpanie podczas przyspieszania: Jeśli samochód szarpie przy próbie nabrania prędkości, może to świadczyć o zacinającej się blokadzie lock-up lub o nadmiernym poślizgu wewnątrz konwertera.
Utrata mocy i "ślizganie": Dlaczego auto gorzej przyspiesza?
- Spadek osiągów: Samochód może wydawać się "leniwy", gorzej reagować na pedał gazu i mieć problemy z osiągnięciem wyższych prędkości.
- Wrażenie "ślizgania" skrzyni: Kierowca może odczuwać, jakby skrzynia biegów nie "łapała" przełożenia, a silnik wchodził na wysokie obroty, podczas gdy auto nie przyspiesza proporcjonalnie. Jest to klasyczny objaw nadmiernego poślizgu w konwerterze.
Nietypowe dźwięki i wibracje: Co może stukać w okolicach skrzyni biegów?
- Stukanie lub pukanie: Dźwięki te mogą pochodzić od uszkodzonych łopatek wirników lub zużytych łożysk wewnątrz konwertera.
- Szumienie lub wycie: Czasami uszkodzone elementy mogą generować specyficzne odgłosy, przypominające szumienie lub wycie, szczególnie podczas postoju na biegu jałowym lub przy przyspieszaniu.
- Wibracje: Nierównomierna praca uszkodzonego konwertera może przenosić się na całe nadwozie w postaci wibracji.
Czy wygląd i budowa sprzęgła hydrokinetycznego czynią je niezniszczalnym?
Chociaż sprzęgło hydrokinetyczne jest konstrukcją zaprojektowaną do przenoszenia dużych obciążeń i cechuje się stosunkowo dużą trwałością, nie jest ono niezniszczalne. Jego żywotność zależy od wielu czynników, w tym od sposobu eksploatacji pojazdu, regularności serwisowania oraz jakości zastosowanych materiałów. Zrozumienie, co najczęściej ulega zużyciu, może pomóc w zapobieganiu awariom.
Co najczęściej zużywa się w tej pancernej konstrukcji?
- Uszczelnienia: Z biegiem czasu uszczelnienia mogą tracić swoje właściwości, prowadząc do wycieków oleju, co z kolei wpływa na ciśnienie hydrauliczne i pracę konwertera.
- Łożyska: Łożyska, na których osadzone są wirniki, podlegają naturalnemu zużyciu. Ich awaria może prowadzić do powstawania luzów, hałasu i wibracji.
- Sprzęgło lock-up: Tarcze sprzęgła blokującego, poddawane ciągłym cyklom załączania i rozłączania, mogą ulec zużyciu.
- Łopatki wirników: Choć rzadziej, łopatki wirników mogą ulec uszkodzeniu, zwłaszcza w wyniku zanieczyszczeń w oleju lub przegrzewania.
Przeczytaj również: Ile płynu do chłodnicy wlać? Sprawdź, aby uniknąć awarii
Wpływ regularnej wymiany oleju na żywotność konwertera
Jednym z najważniejszych czynników wpływających na żywotność sprzęgła hydrokinetycznego jest regularna wymiana oleju w automatycznej skrzyni biegów, wraz z filtrem. Olej przekładniowy nie tylko przenosi moc, ale także chłodzi i smaruje elementy konwertera. Z czasem olej traci swoje właściwości, gromadzą się w nim opiłki metalu i inne zanieczyszczenia. Zużyty olej może prowadzić do przegrzewania, zwiększonego tarcia, a w konsekwencji do przyspieszonego zużycia lub nawet uszkodzenia delikatnych elementów konwertera. Dlatego tak ważne jest przestrzeganie harmonogramu serwisowego i dbanie o jakość płynów eksploatacyjnych.
