Problemy z układem ładowania w samochodzie mogą mieć wiele przyczyn, a uszkodzenie uzwojenia alternatora jest jedną z tych bardziej złożonych i potencjalnie kosztownych. Zanim jednak zdecydujesz się na wizytę u mechanika i wydasz pieniądze na naprawę, warto wiedzieć, że samodzielna diagnostyka jest w zasięgu ręki. Posiadając podstawowe narzędzia i wiedzę, możesz sam sprawdzić stan kluczowych elementów alternatora, takich jak stojan i wirnik. To nie tylko pozwoli Ci zaoszczędzić, ale także da pewność, że diagnoza jest trafna, a naprawa celowana.
Twój samochód niedomaga? Te objawy mogą świadczyć o problemie z uzwojeniem alternatora
Zanim zabierzesz się za klucz i multimetr, przyjrzyj się uważnie zachowaniu swojego pojazdu. Niepokojące sygnały płynące z deski rozdzielczej czy nietypowe dźwięki mogą być pierwszymi oznakami, że alternator, serce układu ładowania, zaczyna szwankować. Ignorowanie ich może prowadzić do poważniejszych awarii i unieruchomienia pojazdu.
Kontrolka ładowania to nie wszystko – na co jeszcze zwrócić uwagę?
Najbardziej oczywistym sygnałem problemów z ładowaniem jest oczywiście świecąca lub migająca na desce rozdzielczej kontrolka akumulatora. Jednak to nie jedyny symptom. Jeśli zauważysz, że akumulator, nawet świeżo po naładowaniu, bardzo szybko się rozładowuje, jest to kolejny, bardzo silny sygnał ostrzegawczy. Oba te objawy bezpośrednio wskazują na to, że alternator nie jest w stanie dostarczyć wystarczającej ilości prądu do zasilania pojazdu i ładowania baterii.
Przygasające światła i problemy z elektroniką – dlaczego tak się dzieje?
Niedostateczne zasilanie z alternatora może objawiać się w sposób, który na pierwszy rzut oka nie wydaje się związany z ładowaniem. Czy zauważyłeś, że światła twojego samochodu przygasają, szczególnie gdy silnik pracuje na wolnych obrotach? A może systemy elektroniczne, takie jak radio, nawigacja, a nawet wskaźniki na desce rozdzielczej, działają niestabilnie lub czasami się wyłączają? To wszystko może być wynikiem braku stabilnego napięcia, które powinien zapewnić sprawny alternator.
Nietypowe dźwięki spod maski, których nie wolno ignorować
Czasami uszkodzenie alternatora objawia się nie tylko wizualnie, ale także dźwiękowo. Nasłuchaj uważnie pracy silnika. Piski, zgrzyty, a nawet głośne wycie dobiegające z okolic alternatora to sygnały, których absolutnie nie można lekceważyć. Choć takie dźwięki mogą wskazywać na inne problemy, jak na przykład zużyty pasek klinowy czy uszkodzone łożyska, często towarzyszą one poważniejszym awariom samego alternatora, w tym problemom z uzwojeniem.
Zanim zaczniesz mierzyć – przygotuj swój warsztat pracy
Samodzielna diagnostyka alternatora wymaga odpowiedniego przygotowania. Kluczowe jest posiadanie właściwych narzędzi oraz, co najważniejsze, zapewnienie sobie bezpieczeństwa. Praca przy układzie elektrycznym pojazdu, nawet przy odłączonym akumulatorze, wymaga ostrożności i przestrzegania podstawowych zasad.
Multimetr – Twój najważniejszy sprzymierzeniec w diagnostyce
Gdy mowa o sprawdzaniu uzwojeń, nieodzownym narzędziem jest multimetr, czyli miernik uniwersalny. To dzięki niemu będziesz mógł precyzyjnie zmierzyć rezystancję poszczególnych elementów, a także sprawdzić ciągłość obwodu. Oprócz multimetru, warto mieć pod ręką zestaw kluczy nasadowych i płaskich, śrubokręty, a także latarkę, która ułatwi pracę w trudno dostępnych miejscach.
Bezpieczeństwo przede wszystkim: jak prawidłowo odłączyć akumulator?
Przed rozpoczęciem jakichkolwiek prac przy alternatorze, absolutnie kluczowe jest odłączenie akumulatora. Zapobiegnie to przypadkowym zwarciom, które mogą uszkodzić elektronikę pojazdu lub spowodować obrażenia. Pamiętaj o prawidłowej kolejności: najpierw odłącz klemę ujemną (masową), a następnie klemę dodatnią. Przy ponownym podłączaniu wykonaj te czynności w odwrotnej kolejności.
Demontaż alternatora – kiedy jest konieczny do wykonania pomiarów?
Choć niektóre testy, jak na przykład pomiar napięcia ładowania, można wykonać przy zamontowanym alternatorze, to dla dokładnej diagnostyki samych uzwojeń stojana i wirnika, demontaż alternatora z pojazdu jest zazwyczaj niezbędny. Pozwoli to na swobodny dostęp do wszystkich elementów i precyzyjne wykonanie pomiarów.
Diagnostyka uzwojenia stojana krok po kroku
Stojan to nieruchoma część alternatora, w której znajduje się uzwojenie generujące prąd. Jego prawidłowe działanie jest fundamentem dla całego procesu ładowania. Sprawdzenie jego stanu jest stosunkowo proste i wymaga jedynie precyzyjnego użycia multimetru.
Test przejścia między fazami – jakich wartości szukać na mierniku?
Aby sprawdzić uzwojenie stojana, należy najpierw rozłączyć jego trzy końcówki. Następnie ustaw multimetr na pomiar rezystancji (symbol Ω). Przykładaj sondy miernika do każdej pary wyprowadzeń: najpierw między pierwszą a drugą, potem między pierwszą a trzecią, i na końcu między drugą a trzecią. Prawidłowa wartość rezystancji powinna być bardzo niska, bliska zeru, zazwyczaj poniżej 1 Ω. Co istotne, odczyty dla wszystkich trzech par powinny być identyczne. Jeśli na którymkolwiek etapie pomiaru multimetr wskaże nieskończoność (często oznaczane jako "OL"), oznacza to przerwę w uzwojeniu.
Sprawdzenie przebicia do masy – kluczowy test na zwarcie
Kolejnym ważnym testem jest sprawdzenie, czy uzwojenie stojana nie ma zwarcia do masy. Ponownie ustaw multimetr na pomiar rezystancji. Teraz przykładaj jedną sondę do każdego z trzech wyprowadzeń uzwojenia, a drugą do metalowej obudowy (masy) stojana. W tym przypadku miernik powinien bezwzględnie wskazywać nieskończoność, czyli brak jakiegokolwiek przejścia. Jakikolwiek inny wynik, zwłaszcza niska rezystancja, świadczy o uszkodzeniu izolacji i zwarciu uzwojenia z masą.
Jak zinterpretować wyniki? Oznaki przerwy i zwarcia w stojanie
Podsumowując diagnostykę stojana: jeśli międzyfazowo uzyskujesz nieskończoność (OL), masz do czynienia z przerwą w uzwojeniu. Jeśli odczyty między fazami różnią się od siebie lub są znacznie niższe niż oczekiwano, może to sugerować zwarcie międzyzwojowe. Natomiast niski odczyt rezystancji podczas pomiaru do masy jednoznacznie wskazuje na zwarcie uzwojenia z masą.
Jak poprawnie sprawdzić uzwojenie wirnika?
Wirnik to obracająca się część alternatora, która wytwarza pole magnetyczne niezbędne do generowania prądu. Jego uzwojenie, choć mniejsze niż w stojanie, również może ulec uszkodzeniu. Diagnostyka jest podobna, ale wymaga zwrócenia uwagi na inne punkty pomiarowe.
Pomiar rezystancji na pierścieniach ślizgowych – co oznaczają odczyty?

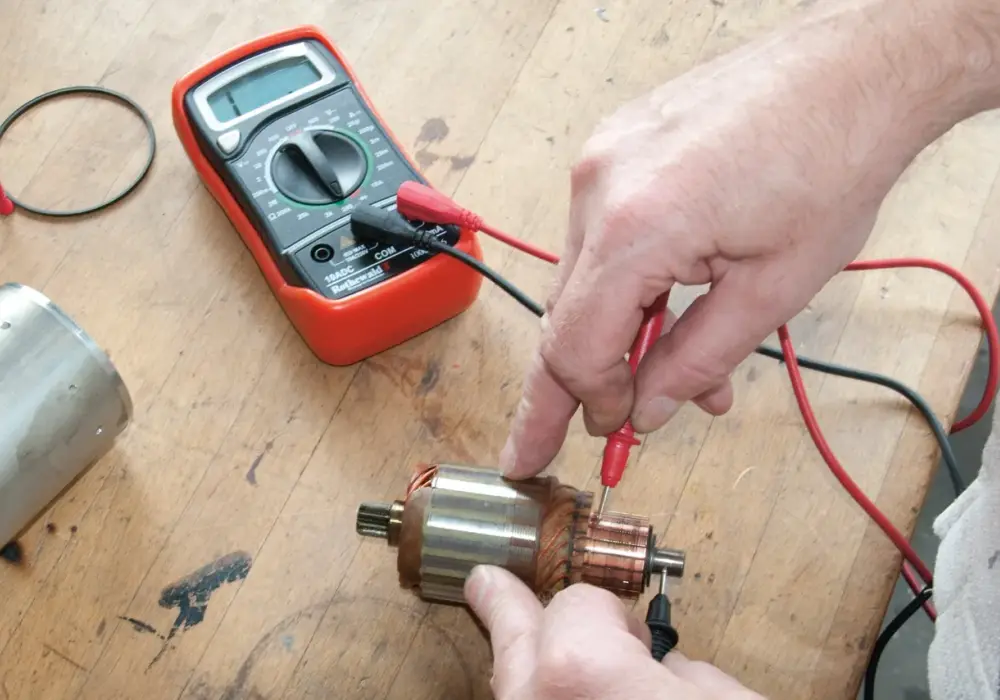

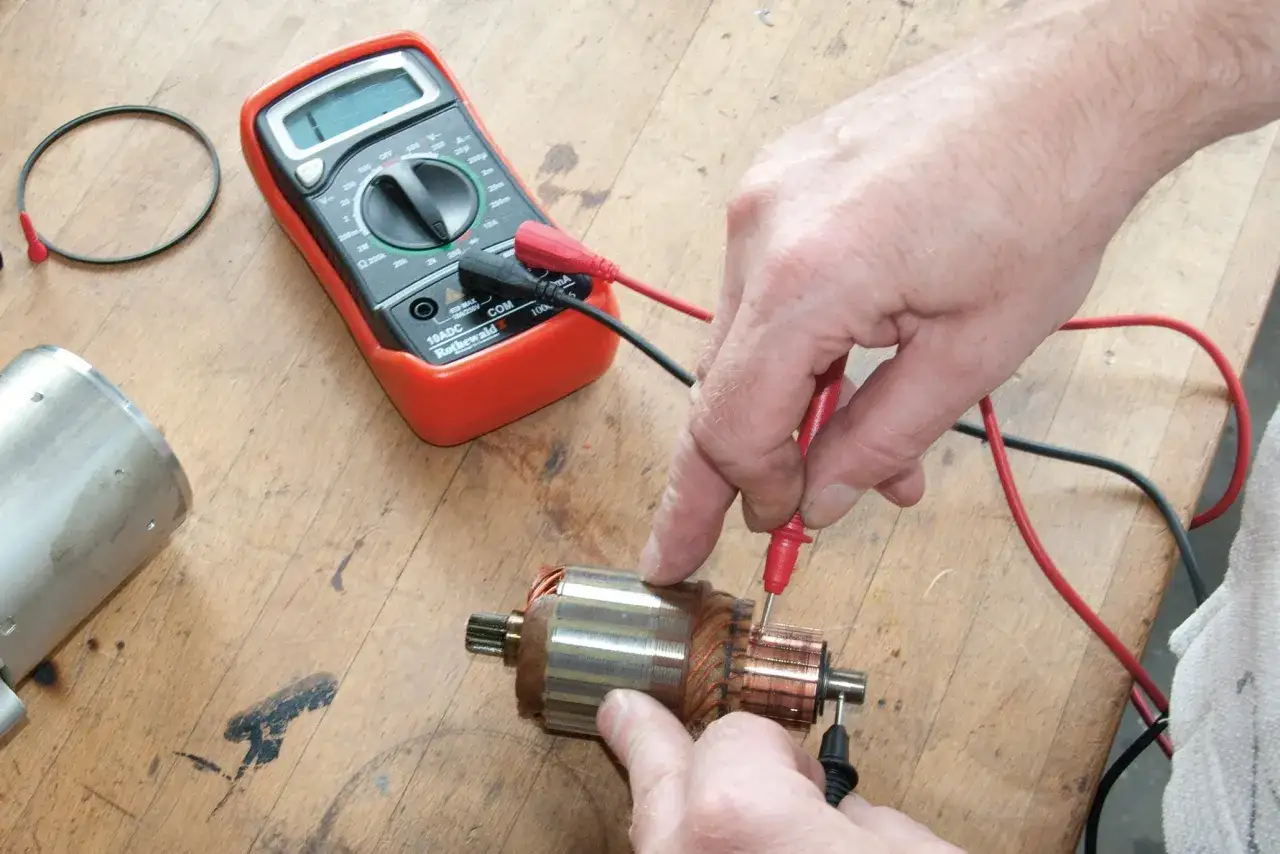

Aby sprawdzić uzwojenie wirnika, ustaw multimetr na pomiar rezystancji (Ω). Następnie przykładaj sondy miernika do dwóch pierścieni ślizgowych wirnika. Prawidłowe wartości rezystancji dla uzwojenia wirnika zazwyczaj mieszczą się w przedziale od około 2 do 10 Ω. Warto jednak pamiętać, że dokładne wartości mogą się różnić w zależności od producenta alternatora, dlatego w miarę możliwości warto poszukać specyfikacji dla konkretnego modelu. Znacznie niższa wartość niż oczekiwana może świadczyć o zwarciu międzyzwojowym, a nieskończona rezystancja (OL) oznacza przerwę w uzwojeniu wirnika.
Badanie izolacji wirnika, czyli jak wykryć zwarcie do masy
Podobnie jak w przypadku stojana, kluczowe jest sprawdzenie izolacji wirnika. Ustaw multimetr na pomiar rezystancji. Przykładaj sondy do każdego z pierścieni ślizgowych, a drugą do metalowego rdzenia lub wałka wirnika. Prawidłowy wynik to ponownie nieskończoność (brak przejścia). Jakikolwiek inny odczyt, a zwłaszcza niska rezystancja, świadczy o zwarciu uzwojenia wirnika do masy.
Zużyte pierścienie i szczotki – cisi winowajcy braku ładowania
Warto pamiętać, że choć skupiamy się na uzwojeniach, to problemy z ładowaniem często wynikają również z innych elementów alternatora. Zużyte pierścienie ślizgowe i szczotki węglowe są bardzo częstą przyczyną, która może być mylona z uszkodzeniem uzwojenia. Ich nadmierne zużycie prowadzi do słabego kontaktu i spadków napięcia, uniemożliwiając prawidłowe ładowanie.
Liczby mają znaczenie: Jak czytać i rozumieć wyniki pomiarów?
Samo wykonanie pomiarów to dopiero połowa sukcesu. Kluczowe jest prawidłowe zinterpretowanie uzyskanych wyników. Odpowiednie zrozumienie tego, co oznaczają poszczególne odczyty multimetru, pozwoli Ci postawić trafną diagnozę.
Prawidłowe wartości rezystancji dla stojana i wirnika – Twój punkt odniesienia
Aby ułatwić Ci szybkie porównanie, oto podsumowanie prawidłowych wartości:
- Stojan: Rezystancja międzyfazowa poniżej 1 Ω, identyczna dla wszystkich par. Brak przejścia (nieskończoność) do masy.
- Wirnik: Rezystancja między pierścieniami ślizgowymi zazwyczaj 2-10 Ω (zawsze warto sprawdzić specyfikację dla danego modelu). Brak przejścia (nieskończoność) do masy.
Odczyt "0. 00" lub "OL" na multimetrze – co to oznacza dla Twojego alternatora?
Skrajne odczyty na multimetrze mają bardzo konkretne znaczenie:
- "0.00" lub bardzo niska wartość (bliska zeru): Wskazuje na zwarcie. W przypadku stojana może to oznaczać zwarcie międzyzwojowe lub zwarcie do masy. W przypadku wirnika najczęściej zwarcie międzyzwojowe.
- "OL" (Over Limit) lub nieskończoność: Wskazuje na przerwę w obwodzie. W przypadku stojana oznacza przerwę w uzwojeniu między fazami. W przypadku wirnika przerwę w jego uzwojeniu.
To nie uzwojenie? Poznaj innych podejrzanych, zanim wydasz pieniądze
Czasami problem z ładowaniem nie leży w samym uzwojeniu. Aby mieć pewność, że diagnoza jest kompletna, warto sprawdzić również inne kluczowe komponenty alternatora, które często ulegają awarii.
Szybki test mostka prostowniczego – jak sprawdzić diody?
Uszkodzone diody w mostku prostowniczym to jedna z najczęstszych przyczyn problemów z ładowaniem. Można je stosunkowo łatwo sprawdzić za pomocą multimetru w trybie testu diody. Prawidłowo działająca dioda powinna przewodzić prąd tylko w jednym kierunku, a blokować go w drugim. Jeśli pomiar wykaże brak przewodzenia lub przewodzenie w obu kierunkach, mostek prostowniczy nadaje się do wymiany.
Czy regulator napięcia działa poprawnie? Prosta metoda weryfikacji
Regulator napięcia odpowiada za utrzymanie stałego napięcia ładowania w odpowiednim zakresie. Jego awaria może prowadzić do przeładowania lub niedoładowania akumulatora. Najprostszym sposobem wstępnej weryfikacji jest pomiar napięcia na zaciskach akumulatora przy pracującym silniku. Powinno ono mieścić się w zakresie około 13.8 do 14.4 V. Wartości znacznie odbiegające od tego zakresu mogą wskazywać na problem z regulatorem.
Diagnoza postawiona: co dalej z uszkodzonym uzwojeniem?
Jeśli Twoja diagnostyka potwierdziła uszkodzenie uzwojenia stojana lub wirnika, pojawia się pytanie: co dalej? Masz kilka opcji, a wybór najlepszej zależy od Twoich priorytetów i budżetu.
Naprawa, regeneracja czy wymiana całego alternatora – co się bardziej opłaca?
Najprostszym rozwiązaniem jest oczywiście wymiana całego alternatora na nowy. Jest to jednak zazwyczaj najdroższa opcja. Alternatywnie, można zdecydować się na regenerację. Profesjonalny warsztat wymieni wtedy uszkodzone elementy, w tym uzwojenia, na nowe lub zregenerowane. Często jest to bardziej opłacalna opcja niż zakup nowego podzespołu. Sama naprawa samego uzwojenia, jeśli uszkodzenie jest niewielkie i możliwe do usunięcia (np. poprzez poprawienie połączeń), może być najtańsza, ale nie zawsze jest możliwa lub trwała.
Przeczytaj również: Gdzie obowiązują winiety w Czechach?
Na czym polega przezwajanie i czy warto się na nie zdecydować?
Przezwajanie to proces wymiany całego uszkodzonego uzwojenia stojana lub wirnika na nowe. Jest to bardziej zaawansowana forma naprawy, która może być opłacalna w przypadku rzadkich, drogich lub trudno dostępnych alternatorów. W wielu przypadkach, zwłaszcza w popularnych modelach samochodów, regeneracja całego alternatora lub zakup zamiennika może okazać się prostszym i równie efektywnym rozwiązaniem.
