Sprzęgło w samochodzie z manualną skrzynią biegów to kluczowy element układu napędowego, zlokalizowany pomiędzy silnikiem a skrzynią biegów. Jego głównym zadaniem jest przenoszenie momentu obrotowego z wału korbowego silnika na wałek sprzęgłowy skrzyni biegów oraz umożliwienie chwilowego rozłączania tego połączenia. Zrozumienie, jak wygląda i działa ten mechanizm, jest ważne dla każdego kierowcy, nawet jeśli nie jest mechanikiem. W tym artykule przyjrzymy się bliżej budowie sprzęgła, rozwiewając wszelkie wątpliwości dotyczące jego wyglądu i funkcji.
Kluczowe elementy sprzęgła samochodowego i ich wygląd
- Sprzęgło to kluczowy element układu napędowego, umieszczony między silnikiem a skrzynią biegów, odpowiedzialny za przenoszenie i rozłączanie napędu.
- Składa się z tarczy sprzęgła (metalowy dysk z okładzinami ciernymi i sprężynami), docisku (metalowa obudowa ze sprężyną talerzową) oraz łożyska wyciskowego.
- Tarcza sprzęgła ma okrągły kształt z nitowanymi okładzinami i centralnym wielowypustem, a także sprężynkami tłumiącymi drgania.
- Docisk sprzęgła to masywniejsza "pokrywa" z charakterystycznym "słoneczkiem" (sprężyną talerzową), przykręcona do koła zamachowego.
- Łożysko wyciskowe to niewielki element, który naciska na sprężynę docisku, umożliwiając rozłączenie napędu.
- Cały zestaw współpracuje z kołem zamachowym, które stanowi powierzchnię cierną dla tarczy sprzęgła.
Jak naprawdę wygląda sprzęgło? Rozkładamy je na czynniki pierwsze!

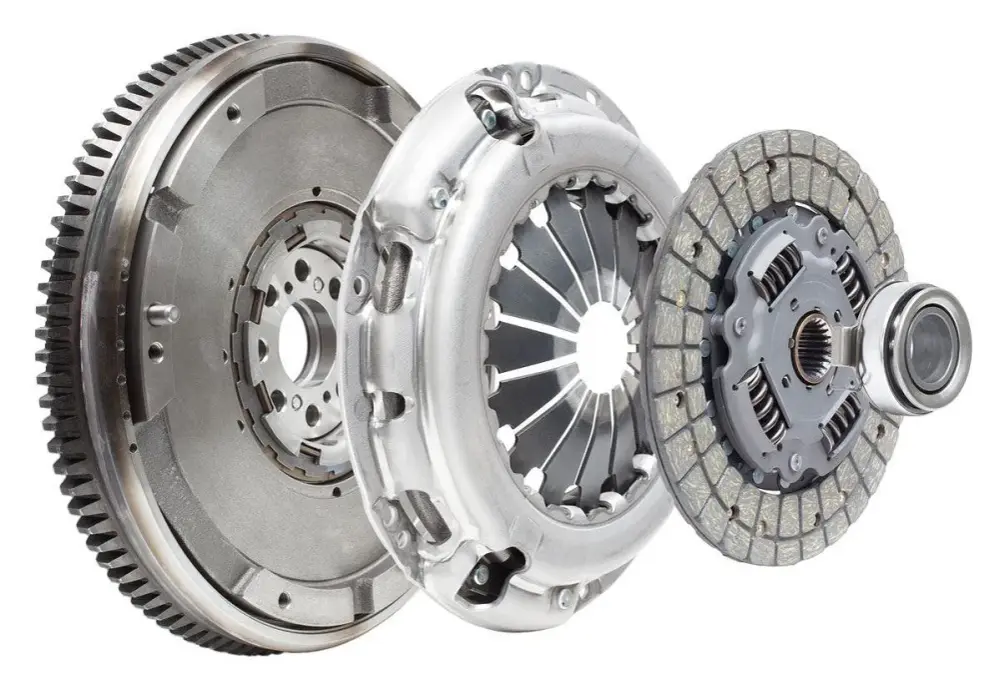

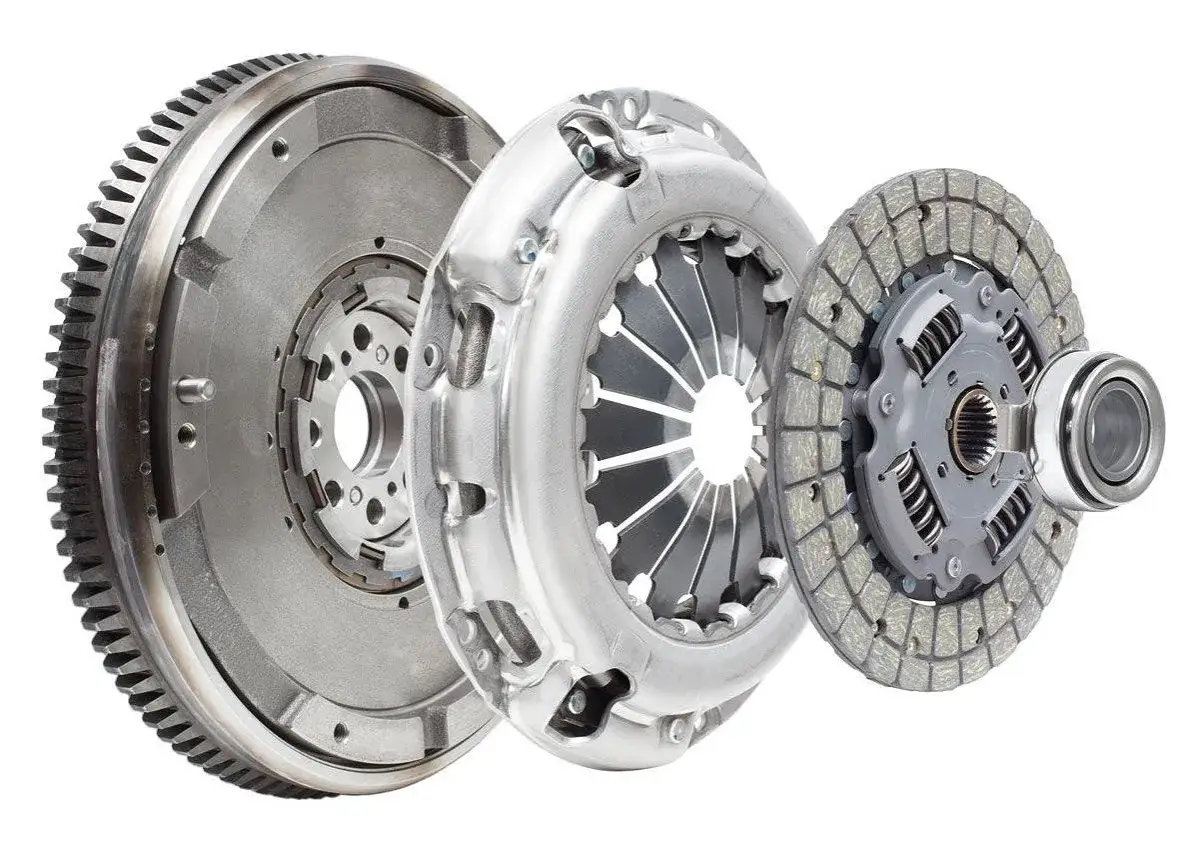

Sprzęgło samochodowe znajduje się w sercu układu napędowego, precyzyjnie umiejscowione między silnikiem a skrzynią biegów. To strategiczne położenie pozwala mu na efektywne przenoszenie momentu obrotowego, czyli siły obrotowej silnika, na koła pojazdu, a także na chwilowe rozłączanie tego połączenia, co jest niezbędne podczas zmiany biegów czy postoju. Wyobraźmy sobie cały zestaw sprzęgła jako rodzaj "kanapki" lub "pakietu" składającego się z kilku kluczowych elementów, które współpracują ze sobą. Na zewnątrz tego pakietu znajduje się koło zamachowe silnika, do którego przykręcony jest docisk. Między nimi ściskana jest tarcza sprzęgła. Całość uzupełnia łożysko wyciskowe, które steruje całym mechanizmem. Wizualnie, jest to zwarty, metalowy podzespół, który na pierwszy rzut oka może wydawać się skomplikowany, ale jego budowa jest logiczna i funkcjonalna.
Serce układu, czyli tarcza sprzęgła pod lupą – jak ją rozpoznać?

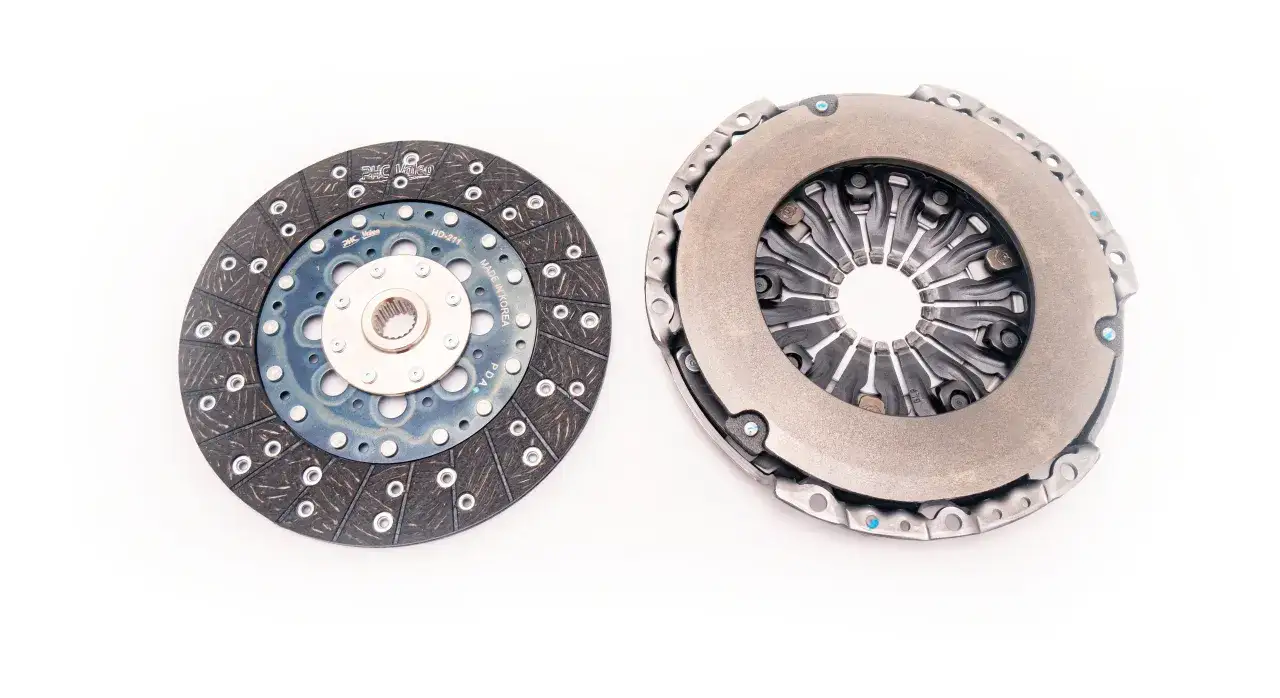

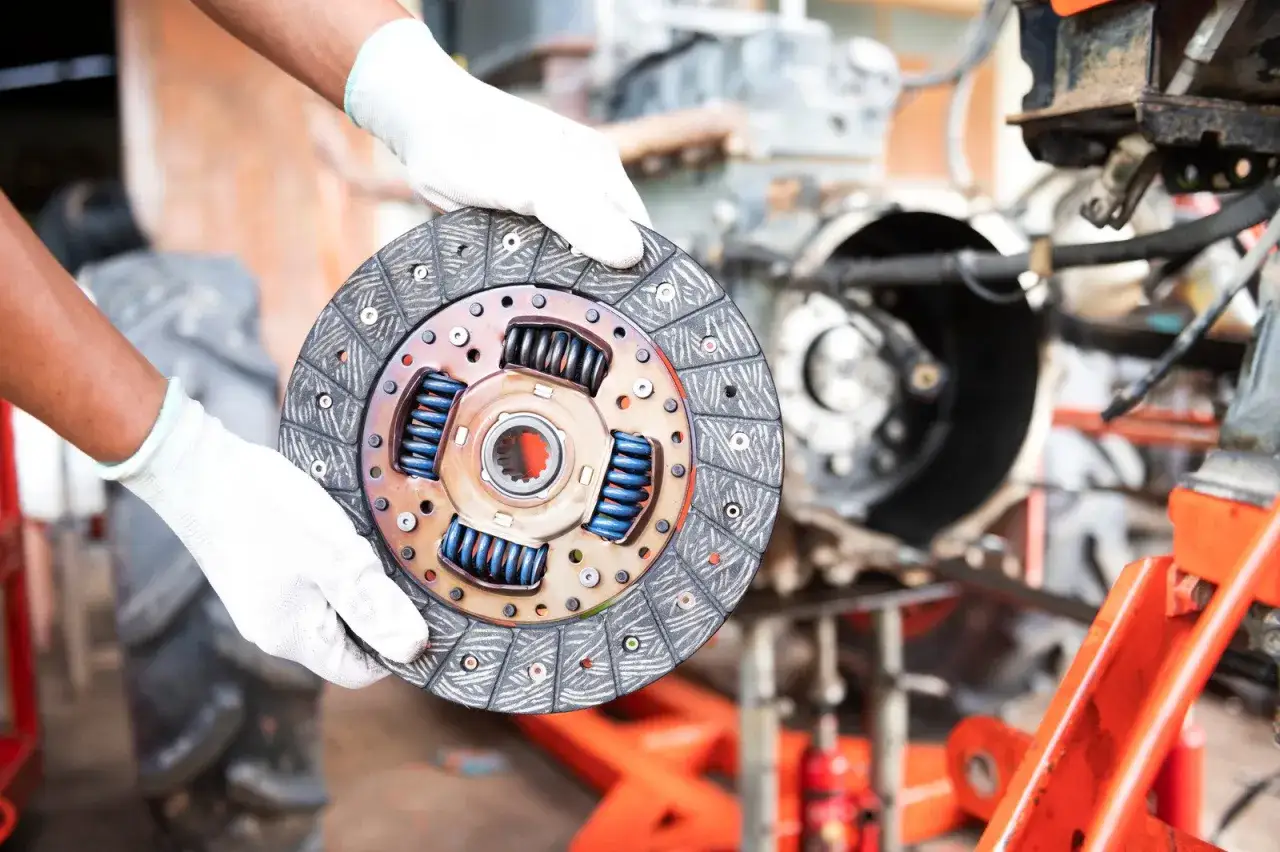

Tarcza sprzęgła to serce całego mechanizmu, a jej wygląd jest dość charakterystyczny. Jest to metalowy dysk, który na swojej powierzchni posiada specjalne okładziny cierne. Te okładziny, wykonane z materiałów odpornych na wysokie temperatury i ścieranie, takich jak włókna węglowe, szklane lub specjalne mieszanki organiczne, są nitowane do metalowego rdzenia tarczy. To właśnie one odpowiadają za tarcie, które przenosi napęd. W centralnej części tarczy znajduje się wielowypust czyli zestaw ząbków, który idealnie pasuje do wałka sprzęgłowego skrzyni biegów, zapewniając połączenie. Zwróćcie uwagę na sprężynki umieszczone promieniowo wokół centralnej części; to tłumiki drgań skrętnych, które wyglądają jak małe sprężyny i mają za zadanie wygładzać szarpnięcia podczas ruszania czy zmiany biegów, czyniąc jazdę płynniejszą.
Docisk sprzęgła: Metalowa "pokrywa" o ogromnej sile
Docisk sprzęgła to kolejny kluczowy element, który wizualnie przypomina masywniejszą, metalową "pokrywę" przykręconą bezpośrednio do koła zamachowego silnika. Jego głównym zadaniem jest generowanie siły, która dociska tarczę sprzęgła do koła zamachowego, tym samym spajając silnik ze skrzynią biegów i umożliwiając przenoszenie napędu. Centralnym elementem docisku jest sprężyna talerzowa, którą potocznie nazywa się "słoneczkiem". Wygląda ona jak metalowy dysk z promienistymi nacięciami, przypominającymi promienie słońca. To właśnie ta sprężyna, kurcząc się i rozprężając, wywiera nacisk na tarczę. Powierzchnia robocza docisku, która styka się z tarczą, często jest wypolerowana na "lustro", co zapewnia idealne przyleganie i efektywne przenoszenie momentu obrotowego.
Łożysko wyciskowe – niepozorny, ale kluczowy element sterujący
Łożysko wyciskowe, znane również jako łożysko oporowe, to niewielki element, który odgrywa niezwykle ważną rolę w całym procesie. Wizualnie jest to zazwyczaj okrągły element z metalową obudową i łożyskiem w środku. Jego zadanie polega na tym, że po naciśnięciu pedału sprzęgła, przesuwa się ono po specjalnej prowadnicy i naciska na centralną część sprężyny talerzowej ("słoneczko") w docisku. Ten ruch, inicjowany przez kierowcę, powoduje zwolnienie nacisku docisku na tarczę sprzęgła, a tym samym rozłączenie napędu. Mimo niewielkich rozmiarów, jest to kluczowy element wykonawczy, który umożliwia nam płynne operowanie sprzęgłem.
Koło zamachowe – partner roboczy sprzęgła, którego nie można pominąć
Koło zamachowe to ciężki, zębaty dysk, który jest na stałe przykręcony do wału korbowego silnika. Wizualnie jest to solidny, metalowy element, często z widocznymi zębami na obwodzie, które służą do uruchamiania silnika przez rozrusznik. Jego główną rolą w kontekście sprzęgła jest zapewnienie odpowiedniej, gładkiej i wytrzymałej powierzchni ciernej, do której przylega tarcza sprzęgła. Warto wspomnieć, że istnieją dwa główne typy kół zamachowych: jednomasowe, które jest monolitycznym, ciężkim dyskiem, oraz dwumasowe, składające się z dwóch połączonych mas, które lepiej tłumią drgania. Niezależnie od typu, koło zamachowe jest nieodłącznym partnerem sprzęgła, tworząc z tarczą i dociskiem spójny układ przenoszący moc.
Cały zestaw w akcji – jak wyglądają poszczególne fazy pracy sprzęgła?
Gdy sprzęgło jest włączone, czyli gdy noga kierowcy spoczywa na pedale, tarcza sprzęgła jest mocno i równomiernie ściskana między kołem zamachowym a dociskiem. Wygląda to jak zwarty pakiet, gdzie wszystkie elementy są ze sobą ściśnięte, a moment obrotowy z silnika swobodnie przepływa przez tarczę do skrzyni biegów. Natomiast gdy sprzęgło jest rozłączone, po naciśnięciu pedału, łożysko wyciskowe naciska na "słoneczko" docisku. To powoduje, że docisk odsuwa się od tarczy sprzęgła, tworząc niewielką, ale wystarczającą szczelinę. W tym stanie tarcza sprzęgła przestaje być ściskana i może swobodnie obracać się niezależnie od koła zamachowego i docisku. Ta wizualna zmiana od zwartego pakietu do sytuacji z niewielką przerwą jest kluczowa dla możliwości zmiany biegu bez zgrzytów i uszkodzeń.
