W dzisiejszym poradniku zagłębimy się w świat precyzyjnego montażu sprzęgieł, koncentrując się na kluczowym aspekcie, jakim jest moment dokręcania docisku sprzęgła Sachs. Dowiesz się, dlaczego ta z pozoru drobna wartość ma fundamentalne znaczenie dla bezpieczeństwa i trwałości całego układu napędowego, a także gdzie szukać wiarygodnych danych i jak uniknąć najczęstszych błędów.
Kluczowe informacje o momencie dokręcania docisku sprzęgła Sachs
- Wartość momentu dokręcania jest zawsze specyficzna dla modelu pojazdu i określa ją producent auta, nie Sachs.
- Prawidłowe dane znajdziesz w instrukcji serwisowej pojazdu lub w specjalistycznych programach warsztatowych.
- Niezbędny jest skalibrowany klucz dynamometryczny; absolutnie zakazane jest używanie klucza udarowego.
- Dokręcanie musi odbywać się stopniowo, w kolejności "na krzyż" lub gwiaździście, w kilku etapach.
- W przypadku sprzęgieł samonastawnych (SAC/XTend) konieczne jest użycie specjalistycznego narzędzia do wstępnego napięcia.
- Błędy w montażu prowadzą do szarpania, wibracji i przedwczesnej awarii sprzęgła.
Dlaczego precyzyjny moment dokręcenia to absolutna podstawa trwałości sprzęgła
Montaż sprzęgła to zadanie wymagające precyzji, a moment dokręcania śrub docisku jest jednym z tych parametrów, których nie można bagatelizować. Dlaczego? Ponieważ od prawidłowego rozłożenia sił docisku zależy integralność całego układu. Zbyt mocne dokręcenie śrub może prowadzić do deformacji obudowy docisku, a nawet do tzw. "wichrowania", czyli trwałego odkształcenia, które uniemożliwia prawidłowe działanie sprężyny talerzowej. Skutkiem tego mogą być problemy z wysprzęglaniem, nieprzyjemne szarpanie przy ruszaniu czy odczuwalne wibracje przenoszone na nadwozie. Z drugiej strony, zbyt słabe dokręcenie śrub jest równie niebezpieczne. Może to spowodować ich stopniowe poluzowanie, utratę siły docisku i w konsekwencji ślizganie się sprzęgła lub nawet jego całkowitą awarię. Pamiętajmy, że nawet niewielki błąd w dokręcaniu jednej śruby może zaburzyć równomierność nacisku na tarczę sprzęgła, co negatywnie wpływa na jej zużycie, przenoszenie momentu obrotowego, a w efekcie na komfort jazdy i bezpieczeństwo.
Czym grozi dokręcenie "na czuja"? Skutki zbyt mocnego i zbyt słabego dokręcenia docisku
Dokręcanie śrub "na czuja" to prosta droga do problemów. Kiedy śruby są dokręcone zbyt mocno, sprężyna talerzowa docisku jest nadmiernie ściskana, co może prowadzić do jej trwałego odkształcenia lub nawet pęknięcia. Obudowa docisku, poddana nierównomiernemu naciskowi, może ulec deformacji, co uniemożliwi jej prawidłową współpracę z tarczą sprzęgła. Taka sytuacja często objawia się szarpaniem przy ruszaniu lub trudnościami ze zmianą biegów. Z kolei niedokręcone śruby to ryzyko poluzowania i wibracji. W skrajnych przypadkach może dojść do odkręcenia się śrub, co prowadzi do natychmiastowej i kosztownej awarii całego sprzęgła, a nawet uszkodzenia koła zamachowego czy skrzyni biegów. Wibracje i szarpanie to tylko niektóre z objawów sprzęgło może zacząć się ślizgać, co uniemożliwi efektywne przenoszenie mocy silnika.
Jak błąd przy jednej śrubie wpływa na pracę całego układu napędowego i komfort jazdy
Sprzęgło działa jak precyzyjny mechanizm, gdzie każda śruba docisku odgrywa swoją rolę w równomiernym rozłożeniu siły nacisku na tarczę sprzęgła. Kiedy jedna ze śrub jest dokręcona inaczej niż pozostałe czy to mocniej, czy słabiej cały nacisk staje się nierównomierny. To tak, jakby próbować docisnąć okrągłą tarczę nierówną siłą. Tarcza sprzęgła, zamiast być równomiernie ściskana, jest poddawana punktowym naprężeniom. Prowadzi to do jej nierównomiernego zużycia, a w efekcie do powstawania wibracji. Te wibracje nie ograniczają się tylko do obszaru sprzęgła; mogą być przenoszone na wał napędowy, skrzynię biegów, a nawet na całe nadwozie, znacząco obniżając komfort jazdy. Co więcej, nierównomierny docisk może prowadzić do szybszego zużycia elementów, które współpracują z tarczą, takich jak koło zamachowe czy docisk, skracając żywotność całego układu napędowego.
Złota zasada mechanika: Gdzie szukać wiarygodnych wartości momentu dla sprzęgła Sachs
Wielu mechaników popełnia podstawowy błąd, szukając uniwersalnej tabeli momentów dokręcania dla sprzęgieł Sachs. Prawda jest taka, że taka tabela po prostu nie istnieje. Kluczową informacją, którą musisz zapamiętać, jest fakt, że prawidłowy moment dokręcania śrub docisku sprzęgła jest zawsze specyficzny dla konkretnego modelu pojazdu i często nawet jego wersji silnikowej. To producent samochodu, a nie producent samego sprzęgła (nawet tak renomowanej firmy jak Sachs, należącej do grupy ZF Aftermarket), określa te wartości. Dlatego też, jako mechanik, powinieneś zawsze sięgać po wiarygodne źródła, takie jak książka serwisowa danego pojazdu lub specjalistyczne programy warsztatowe, które zawierają dokładne dane techniczne dla konkretnego modelu.
Dlaczego nie istnieje uniwersalna tabela momentów dla sprzęgieł Sachs
Powodów, dla których nie można stworzyć uniwersalnej tabeli momentów dokręcania dla sprzęgieł Sachs, jest kilka. Przede wszystkim, każdy producent samochodu ma swoje własne specyfikacje dotyczące materiałów, konstrukcji układu napędowego i oczekiwanego sposobu przenoszenia mocy. Różnice w masie koła zamachowego, konstrukcji wału korbowego, czy nawet dopuszczalnych poziomach wibracji mogą wpływać na to, jaki moment dokręcania jest optymalny dla danego docisku. Sprzęgło jest tylko jednym z elementów większego systemu, a jego montaż musi być zgodny z całością wymagań producenta pojazdu. Dlatego też, próba zastosowania uniwersalnych wartości byłaby nie tylko nieskuteczna, ale wręcz niebezpieczna.

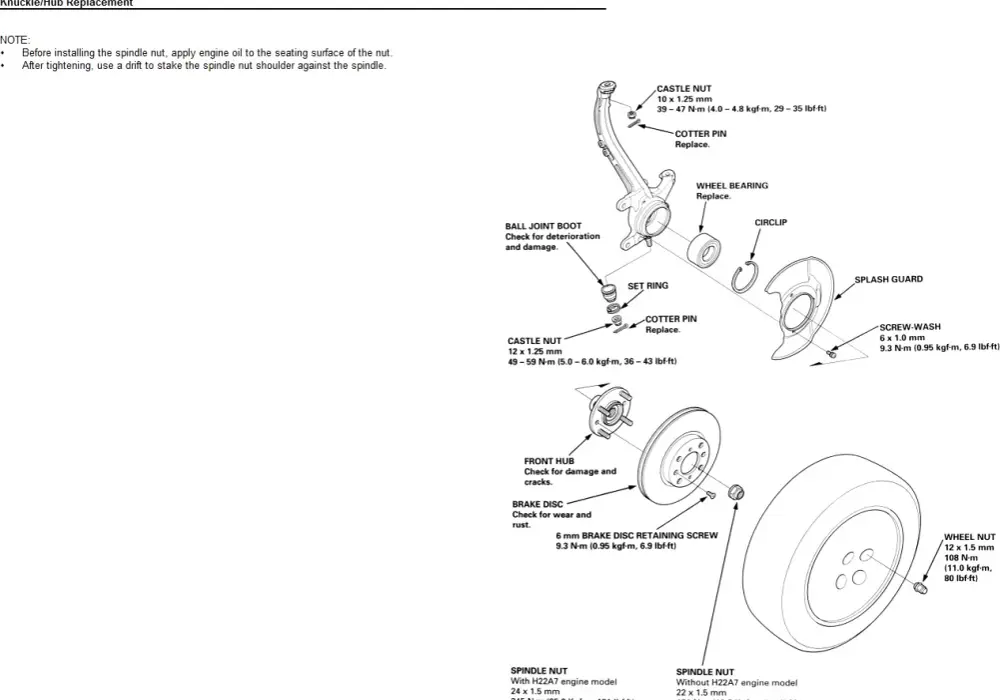

Instrukcja producenta auta – Twoje jedyne pewne źródło informacji
Kiedy przychodzi do montażu sprzęgła, a w szczególności do dokręcania docisku, instrukcja serwisowa producenta pojazdu jest Twoim absolutnie nadrzędnym i jedynym wiarygodnym źródłem informacji. To tam znajdziesz precyzyjnie określony moment dokręcania, który gwarantuje prawidłowe działanie i długą żywotność sprzęgła. Te dane są zazwyczaj umieszczone w sekcji dotyczącej układu napędowego lub w dedykowanych tabelach momentów dokręcania dla poszczególnych podzespołów. Ignorowanie tych zaleceń jest ryzykowne może prowadzić do utraty gwarancji na części, a co ważniejsze, do problemów z bezpieczeństwem jazdy.
Co znajdziesz w pudełku ze sprzęgłem Sachs i na portalu ZF Aftermarket
Zestawy sprzęgieł Sachs, podobnie jak wiele innych produktów ZF Aftermarket, zazwyczaj zawierają instrukcje montażowe. Te instrukcje są cennym źródłem informacji, często zawierają ogólne wskazówki dotyczące procedury montażu, a także mogą odsyłać do specyficznych wymagań producenta pojazdu. Warto je dokładnie przeanalizować. Jednakże, należy pamiętać, że są to materiały pomocnicze. W przypadku momentów dokręcania, zawsze należy priorytetowo traktować dane zawarte w oficjalnej dokumentacji serwisowej samochodu. Portal ZF Aftermarket również może być źródłem dodatkowych informacji technicznych, ale nigdy nie zastąpi on specyfikacji producenta pojazdu.
Prawidłowy montaż docisku sprzęgła Sachs – kompletna instrukcja krok po kroku
Prawidłowy montaż docisku sprzęgła to proces, który wymaga nie tylko odpowiednich narzędzi, ale przede wszystkim precyzji i przestrzegania określonych procedur. Oto kompletna instrukcja, która pomoże Ci wykonać to zadanie bezbłędnie:
- Przygotowanie powierzchni: Upewnij się, że powierzchnia koła zamachowego, na którą będzie opierał się docisk, jest idealnie czysta i wolna od smaru, oleju czy rdzy. Podobnie, gwinty w kole zamachowym muszą być dokładnie oczyszczone.
- Centrowanie tarczy sprzęgła: Użyj odpowiedniego trzpienia centrującego, aby precyzyjnie ustawić tarczę sprzęgła względem koła zamachowego i wałka sprzęgłowego. Tarcza musi być idealnie wyśrodkowana.
- Montaż docisku: Ostrożnie umieść docisk na miejscu, dopasowując go do koła zamachowego i tarczy sprzęgła. Upewnij się, że wszystkie punkty styku są prawidłowe.
- Wstępne dokręcanie śrub: Wkręć wszystkie śruby mocujące docisk ręcznie, aż poczujesz lekki opór. Upewnij się, że każda śruba wchodzi w gwint płynnie.
-
Dokręcanie kluczem dynamometrycznym: To kluczowy etap. Użyj skalibrowanego klucza dynamometrycznego. Dokręcaj śruby stopniowo, w kolejności "na krzyż" lub gwiaździście. Zazwyczaj procedura obejmuje kilka etapów:
- Pierwszy etap: Dokręć śruby do około 50% zalecanego momentu.
- Drugi etap: Dokręć śruby do 100% zalecanego momentu.
- Zabezpieczenie gwintów (jeśli wymagane): Jeśli producent pojazdu zaleca stosowanie kleju do gwintów, nałóż go na gwinty śrub przed ich ostatecznym dokręceniem.
- Ostateczne sprawdzenie: Po dokręceniu wszystkich śrub upewnij się, że docisk jest równomiernie przylega do koła zamachowego.
Przygotowanie to 90% sukcesu: Czyszczenie gwintów i powierzchni styku z kołem zamachowym
Zanim przystąpisz do montażu docisku, poświęć czas na dokładne przygotowanie powierzchni. Zanieczyszczenia na styku docisku z kołem zamachowym takie jak smar, olej, kurz czy pozostałości starego uszczelniacza mogą znacząco wpłynąć na prawidłowy montaż. Mogą one prowadzić do fałszywego odczytu momentu dokręcania, ponieważ śruba może się łatwiej wkręcać, dając złudne poczucie osiągnięcia właściwego momentu, podczas gdy w rzeczywistości docisk nie jest odpowiednio dociśnięty. Co gorsza, takie zanieczyszczenia mogą powodować nierównomierny docisk, prowadząc do szybszego zużycia tarczy sprzęgła i samego docisku. Również gwinty w kole zamachowym muszą być idealnie czyste, aby zapewnić prawidłowe wkręcanie śrub i osiągnięcie właściwego momentu.
Klucz dynamometryczny: Jakie narzędzie jest niezbędne do tej operacji
Klucz dynamometryczny to nie jest narzędzie opcjonalne to absolutna konieczność przy montażu sprzęgła. Tylko klucz dynamometryczny pozwala na precyzyjne ustawienie momentu dokręcania śrub zgodnie ze specyfikacją producenta pojazdu. Używanie zwykłego klucza nasadowego czy "przegubowego" jest niedopuszczalne, ponieważ nie daje żadnej kontroli nad siłą dokręcania. Co więcej, klucz dynamometryczny musi być sprawny i regularnie kalibrowany, aby jego wskazania były wiarygodne. Pamiętaj, że klucze udarowe są absolutnie zakazane w tym zastosowaniu ich siła jest niekontrolowana i z łatwością może prowadzić do uszkodzenia elementów sprzęgła lub gwintów.
Technika dokręcania na krzyż: Jak rozłożyć siłę równomiernie i w ilu etapach
Równomierne rozłożenie sił jest kluczowe dla prawidłowego działania docisku. Dlatego właśnie stosuje się technikę dokręcania śrub "na krzyż" lub gwiaździście. Zamiast dokręcać śruby po kolei, należy postępować w następujący sposób: dokręć śrubę numer 1, następnie śrubę znajdującą się po przeciwnej stronie (np. numer 3), potem śrubę numer 2, a na końcu śrubę naprzeciwko niej (np. numer 4). Procedura ta powinna być powtarzana w kilku etapach. Zazwyczaj zaczyna się od wstępnego dokręcenia śrub ręcznie, następnie przechodzi się do klucza dynamometrycznego, ustawiając go na około 50% zalecanego momentu i powtarzając sekwencję "na krzyż". Na koniec, w kolejnym przejściu, dokręca się śruby do pełnego, zadanego momentu, również stosując kolejność "na krzyż". Taki sposób zapewnia, że docisk równomiernie przylega do koła zamachowego, zapobiegając jego deformacji.
Nowe śruby i klej do gwintów: Kiedy ich użycie jest obowiązkowe
W wielu nowoczesnych pojazdach śruby mocujące docisk sprzęgła są typu rozciągliwego (tzw. śruby o ograniczonej wytrzymałości). Oznacza to, że są one zaprojektowane do pracy pod określonym naprężeniem i po jednorazowym dokręceniu do wymaganego momentu ulegają niewielkiemu rozciągnięciu, co zapewnia trwałe połączenie. Z tego powodu, producenci pojazdów często zalecają stosowanie nowych śrub przy każdym demontażu i montażu sprzęgła. Jeśli producent pojazdu tego wymaga, użycie nowych śrub jest absolutnie obowiązkowe. Ponadto, w niektórych aplikacjach, producent może zalecać stosowanie specjalnego kleju do gwintów. Jego zadaniem jest dodatkowe zabezpieczenie śrub przed samoczynnym odkręceniem pod wpływem wibracji. Należy wybrać klej o odpowiedniej sile wiązania, zgodnie z zaleceniami producenta pojazdu.
Sprzęgła samonastawne (SAC/XTend) – co musisz wiedzieć, by nie zniszczyć nowego zestawu
Sprzęgła samonastawne, znane również jako SAC (Self Adjusting Clutch) lub XTend, to zaawansowane technologicznie rozwiązania stosowane w wielu nowoczesnych pojazdach. Ich główną zaletą jest automatyczne dostosowywanie siły docisku w miarę zużywania się tarczy sprzęgła, co zapewnia stałą siłę pedału i dłuższą żywotność. Jednakże, ich montaż wymaga szczególnej uwagi i wiedzy, ponieważ procedura jest bardziej skomplikowana niż w przypadku sprzęgieł konwencjonalnych. Niewłaściwy montaż sprzęgła SAC, zwłaszcza nieprawidłowe dokręcenie docisku, może prowadzić do nieodwracalnego uszkodzenia mechanizmu kompensacji zużycia. Jak podaje Motofocus.pl, "W przypadku sprzęgieł samonastawnych (SAC/XTend) konieczne jest użycie specjalistycznego narzędzia do wstępnego napięcia". Niezastosowanie odpowiednich narzędzi i procedur jest niemal gwarancją zniszczenia nowego zestawu sprzęgła, zanim jeszcze zdąży ono poprawnie pracować.
Rola specjalnego przyrządu do montażu – dlaczego bez niego praca jest skazana na porażkę
Kluczowym elementem montażu sprzęgła samonastawnego jest specjalistyczny przyrząd, który służy do wstępnego napięcia sprężyny talerzowej docisku. Sprzęgła SAC posiadają mechanizm, który automatycznie reguluje siłę docisku w miarę zużywania się tarczy. Aby ten mechanizm mógł prawidłowo działać po montażu, sprężyna talerzowa musi być wstępnie napięta w odpowiedni sposób, zanim docisk zostanie przykręcony do koła zamachowego. Bez tego specjalistycznego narzędzia, które precyzyjnie blokuje sprężynę w odpowiedniej pozycji, próba montażu jest skazana na porażkę. Napięcie sprężyny "na siłę" lub próba dokręcenia docisku bez jej wstępnego ustabilizowania niemal zawsze prowadzi do uszkodzenia mechanizmu samoregulacji, a w efekcie do nieprawidłowego działania nowego sprzęgła lub jego całkowitego zniszczenia.
Jak rozpoznać sprzęgło samonastawne i jakie są kluczowe różnice w montażu
Sprzęgła samonastawne można rozpoznać po kilku cechach. Często posiadają one oznaczenia SAC lub XTend na obudowie. Ich konstrukcja może być nieco bardziej masywna niż tradycyjnych sprzęgieł, a także mogą posiadać charakterystyczne elementy mechanizmu regulacyjnego. Kluczowe różnice w montażu sprowadzają się przede wszystkim do wspomnianej konieczności użycia specjalistycznego narzędzia do wstępnego napięcia sprężyny talerzowej przed dokręceniem docisku. Poza tym, należy zachować szczególną ostrożność, aby nie uszkodzić delikatnego mechanizmu kompensacji zużycia podczas manipulowania dociskiem. Procedura dokręcania śrub docisku (stopniowo, na krzyż) pozostaje taka sama, ale jej wykonanie wymaga wcześniejszego przygotowania z użyciem specjalistycznego przyrządu.
Najczęstsze i najbardziej kosztowne błędy przy dokręcaniu docisku
Nawet doświadczeni mechanicy mogą popełnić błędy podczas montażu sprzęgła, zwłaszcza jeśli chodzi o dokręcanie docisku. Niestety, niektóre z tych błędów, choć pozornie drobne, mogą prowadzić do bardzo kosztownych konsekwencji i przedwczesnej awarii nowego sprzęgła. Zrozumienie tych najczęstszych pomyłek jest kluczowe dla zapewnienia trwałości i niezawodności wykonanej naprawy.
Pokusa użycia klucza udarowego: Dlaczego to katastrofa dla nowego sprzęgła
Klucz udarowy, choć potężne narzędzie do szybkiego odkręcania i dokręcania śrub, jest absolutnym wrogiem precyzyjnego montażu sprzęgła. Siła generowana przez klucz udarowy jest niekontrolowana i niezwykle wysoka. Dokręcanie śrub docisku takim narzędziem niemal gwarantuje ich nadmierne dokręcenie, co prowadzi do deformacji obudowy docisku, uszkodzenia sprężyny talerzowej, a nawet zerwania gwintów w kole zamachowym. W najlepszym wypadku skończy się to natychmiastową awarią sprzęgła, w najgorszym uszkodzeniem innych, droższych elementów układu napędowego. To błąd, którego należy unikać za wszelką cenę.
Nierównomierne dokręcanie: Cichy zabójca sprężyny talerzowej i tarczy
Jak już wielokrotnie podkreślaliśmy, równomierność dokręcania jest kluczowa. Nierównomierne dokręcenie śrub docisku prowadzi do punktowych naprężeń w obudowie docisku i sprężynie talerzowej. Sprężyna, zamiast pracować równomiernie, jest nadmiernie ściskana w jednym miejscu, a niedostatecznie w innym. Prowadzi to do jej deformacji i utraty właściwości sprężystych. Podobnie, docisk może ulec "wichrowaniu". W efekcie tarcza sprzęgła jest nierównomiernie dociskana, co skutkuje szarpaniem przy ruszaniu, wibracjami i przyspieszonym, nierównomiernym zużyciem okładzin tarczy. Te uszkodzenia często nie są widoczne gołym okiem, ale mają fatalne skutki dla żywotności całego układu.
Pominięcie centrowania tarczy: Jak ten błąd niszczy wielowypust wałka sprzęgłowego
Przed dokręceniem docisku, tarcza sprzęgła musi być idealnie wyśrodkowana za pomocą specjalnego trzpienia centrującego. Pominięcie tego kroku lub nieprawidłowe wycentrowanie tarczy może prowadzić do poważnych problemów. Gdy tarcza nie jest idealnie ustawiona, podczas próby montażu skrzyni biegów może dojść do uszkodzenia wielowypustu wałka sprzęgłowego lub piasty tarczy sprzęgła. Wprowadzenie skrzyni biegów na niewłaściwie wycentrowaną tarczę może spowodować jej zablokowanie lub nawet wyrwanie zębów wielowypustu. To błąd, który często wymaga ponownego demontażu całego układu napędowego, a uszkodzenia wielowypustu mogą być bardzo kosztowne w naprawie.
Objawy nieprawidłowego montażu: Jakie symptomy powinny zapalić czerwoną lampkę
Po zamontowaniu nowego sprzęgła, wszelkie nieprawidłowości w jego pracy powinny natychmiast wzbudzić Twoją czujność. Objawy te często są bezpośrednim skutkiem błędów popełnionych podczas montażu, w tym nieprawidłowego dokręcenia docisku. Zwrócenie uwagi na te symptomy pozwala na szybką diagnozę i uniknięcie poważniejszych uszkodzeń.
Szarpanie, wibracje, problemy z wysprzęglaniem – co wskazuje na błąd montażowy
- Szarpanie przy ruszaniu: Może być spowodowane nierównomiernym dociskiem tarczy sprzęgła, wynikającym z nierównomiernego dokręcenia śrub docisku lub jego deformacji.
- Wibracje przenoszone na nadwozie: Często są wynikiem niewyważenia docisku, deformacji sprężyny talerzowej lub nierównomiernego zużycia tarczy sprzęgła, spowodowanego błędami montażowymi.
- Problemy z wysprzęglaniem (trudności ze zmianą biegów, sprzęgło "bierze" wysoko lub nisko): Mogą wskazywać na zbyt mocno dokręcony docisk, uszkodzoną sprężynę talerzową lub nieprawidłowo wycentrowaną tarczę sprzęgła.
Przeczytaj również: Ile kosztują szczotki do alternatora? Tanie i droższe rozwiązania dla każdego
Jak zdiagnozować, czy przyczyną problemów jest właśnie zły moment dokręcenia
Jeśli po montażu sprzęgła pojawiają się problemy, pierwszym krokiem w diagnostyce jest ponowna weryfikacja procedury montażu, ze szczególnym uwzględnieniem momentu dokręcania. Należy sprawdzić, czy użyto skalibrowanego klucza dynamometrycznego i czy wszystkie śruby zostały dokręcone zgodnie z zaleceniami producenta pojazdu, w odpowiedniej kolejności i etapach. Warto również dokładnie obejrzeć docisk szukając śladów nierównomiernego docisku, deformacji czy pęknięć. Jeśli istnieje podejrzenie nieprawidłowego dokręcenia, a objawy są wyraźne, często jedynym rozwiązaniem jest ponowny demontaż i kontrola wszystkich elementów, a w razie potrzeby wymiana uszkodzonych części.
