Montaż tarczy sprzęgła - którą stroną? Uniknij kosztownych błędów.

Prawidłowy montaż tarczy sprzęgła to jeden z kluczowych etapów wymiany sprzęgła, który decyduje o sprawności całego układu napędowego. Ten przewodnik dostarczy Ci precyzyjnych instrukcji, jak rozpoznać właściwą stronę montażu tarczy, by uniknąć kosztownych błędów i zapewnić bezawaryjną pracę Twojego samochodu.

Dlaczego prawidłowy kierunek montażu tarczy sprzęgła jest absolutnie kluczowy?

Prawidłowy montaż tarczy sprzęgła jest absolutnie kluczowy dla funkcjonowania całego układu napędowego pojazdu. Nawet drobny błąd na tym etapie może unieruchomić samochód lub prowadzić do poważnych i kosztownych uszkodzeń. Tarcza sprzęgła, choć niewielka, stanowi serce układu przeniesienia napędu, odpowiadając za płynne połączenie silnika ze skrzynią biegów. Jej nieprawidłowe ułożenie zakłóca ten proces, prowadząc do szeregu negatywnych konsekwencji.

Błąd, który unieruchomi Twój samochód – poznaj konsekwencje

Błędny, odwrotny montaż tarczy sprzęgła prowadzi do natychmiastowych i poważnych konsekwencji. Głównym problemem jest całkowity brak możliwości wysprzęglenia, co w praktyce uniemożliwia zmianę biegów przy włączonym silniku. Samochód staje się wówczas niezdatny do jazdy. Jest to błąd, który wymaga demontażu skrzyni biegów i ponownego, prawidłowego montażu, generując dodatkowe koszty i stracony czas.

Jak jeden drobny szczegół wpływa na cały układ napędowy?

Konstrukcja tarczy sprzęgła jest asymetryczna jedna strona jest zaprojektowana do współpracy z kołem zamachowym, a druga z dociskiem i wałkiem sprzęgłowym skrzyni biegów. Niewłaściwe ułożenie tarczy sprawia, że elementy te nie mogą ze sobą prawidłowo współpracować. Sprężyny tłumika drgań skrętnych tarczy, które są kluczowe dla komfortu jazdy i ochrony układu, mogą zostać zgniecione lub zablokowane, co uniemożliwia ich prawidłowe działanie i prowadzi do uszkodzeń. Ten jeden drobny szczegół ma zatem fundamentalne znaczenie dla płynności pracy, trwałości i bezpieczeństwa całego układu napędowego.

Jak rozpoznać, którą stroną zamontować tarczę sprzęgła? Dwie proste zasady

Rozpoznanie prawidłowego kierunku montażu tarczy sprzęgła jest kluczowe i opiera się na dwóch podstawowych zasadach. Zastosowanie się do nich pozwoli uniknąć kosztownych pomyłek i zapewni prawidłowe działanie układu sprzęgłowego. Zawsze należy zacząć od weryfikacji oznaczeń producenta, a w przypadku ich braku, kierować się budową piasty tarczy.

Zasada #1: Szukaj oznaczeń producenta – Twój najważniejszy drogowskaz

Pierwszą i najważniejszą metodą weryfikacji poprawnego ułożenia tarczy sprzęgła jest odnalezienie oznaczeń producenta. Są one zazwyczaj nadrukowane lub wybite na powierzchni tarczy i stanowią jednoznaczny drogowskaz. Należy dokładnie obejrzeć obie strony tarczy w poszukiwaniu tych informacji. Oto najczęstsze oznaczenia, które pomogą Ci w identyfikacji:

• Strona skierowana w kierunku skrzyni biegów:
  • "GETRIEBESEITE" (niemiecki)
  • "GB SIDE" (angielski, skrót od GearBox Side)
  • "T/M SIDE" (angielski, skrót od Transmission Side)
  • "TRANS SIDE" (angielski, skrót od Transmission Side)
• Strona skierowana w kierunku koła zamachowego silnika:
  • "FLYWHEEL SIDE" (angielski)
  • "FW SIDE" (angielski, skrót od FlyWheel Side)
  • "SCHWUNGRADSEITE" (niemiecki)
  • "COTE VOLANT" (francuski)

Zawsze upewnij się, że odczytujesz oznaczenia prawidłowo i stosujesz się do nich bezwzględnie.

Zasada #2: Analiza budowy piasty – co zrobić, gdy brakuje napisów?

W przypadku, gdy na tarczy sprzęgła brakuje wyraźnych oznaczeń producenta (co zdarza się w niektórych tańszych zamiennikach lub starszych modelach), należy zastosować drugą metodę analizę budowy piasty. Piasta to centralny element tarczy, posiadający wieloklin, który współpracuje z wałkiem sprzęgłowym skrzyni biegów. Złota zasada jest następująca:

Dłuższa, wystająca część piasty (ta, która jest bardziej wypukła i oddalona od płaszczyzny tarczy) powinna być zawsze skierowana w stronę skrzyni biegów. Ta konstrukcja pozwala na prawidłowe osadzenie tarczy i współpracę z dociskiem oraz wałkiem sprzęgłowym. Płaska strona tarczy (ta, gdzie piasta jest mniej wystająca lub całkowicie schowana) jest natomiast montowana w stronę koła zamachowego silnika. Ta strona musi idealnie przylegać do powierzchni koła zamachowego, aby zapewnić efektywne przenoszenie momentu obrotowego. Zawsze dokładnie obejrzyj tarczę i zidentyfikuj, która strona piasty jest bardziej wystająca. To jest Twój niezawodny wskaźnik, gdy brakuje pisemnych oznaczeń.

"Stroną do skrzyni" czy "stroną do silnika"? Praktyczny przewodnik wizualny

Zrozumienie, która strona tarczy sprzęgła powinna być skierowana do skrzyni biegów, a która do silnika, jest kluczowe. Nawet bez wyraźnych oznaczeń, budowa tarczy daje nam jasne wskazówki wizualne. Pamiętaj, że tarcza sprzęgła nie jest symetryczna, a jej konstrukcja jest podyktowana koniecznością prawidłowej współpracy z pozostałymi elementami układu.

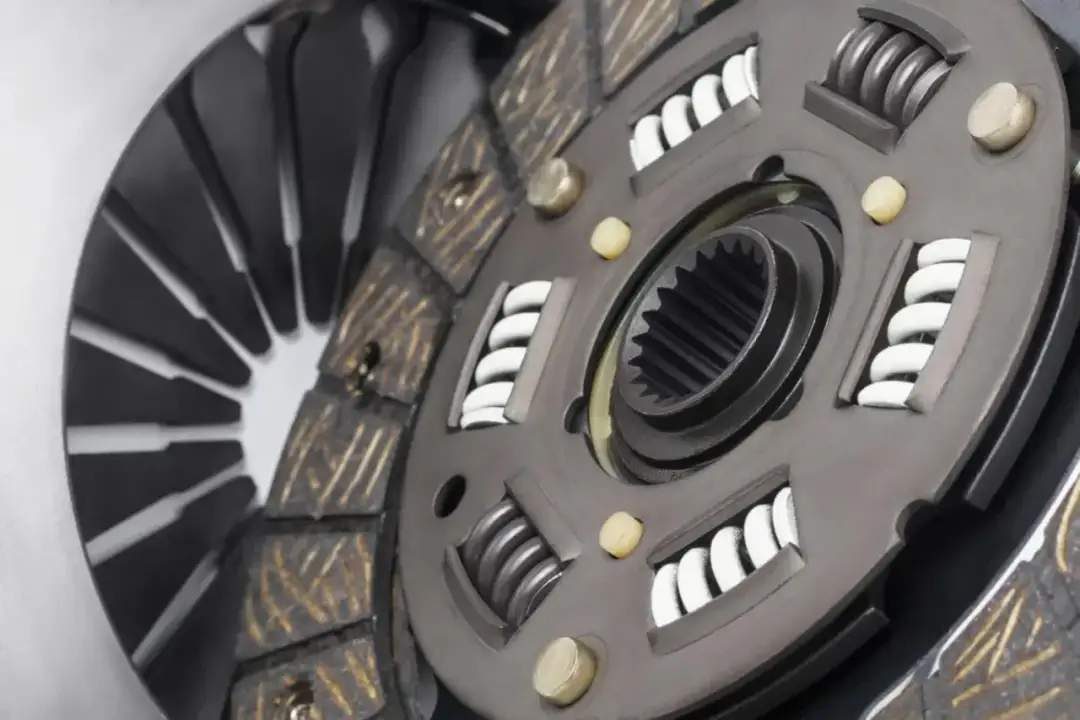

Tak wygląda strona skierowana do skrzyni biegów (z wystającą piastą)

Strona tarczy sprzęgła, która powinna być skierowana w stronę skrzyni biegów, charakteryzuje się wyraźnie wystającą, dłuższą częścią piasty. Piasta to centralny element z wieloklinem, przez który przechodzi wałek sprzęgłowy skrzyni biegów. Ta wypukłość jest niezbędna, aby piasta mogła swobodnie zmieścić się w przestrzeni pomiędzy dociskiem sprzęgła a wałkiem skrzyni, nie kolidując z kołem zamachowym. Wystająca piasta zapewnia również odpowiednią współpracę z łożyskiem oporowym i mechanizmem docisku. Zwróć uwagę na to, że sprężyny tłumika drgań skrętnych, znajdujące się w piaście, są zazwyczaj osadzone głębiej po tej stronie, co pozwala na ich swobodną pracę.

A tak wygląda strona, która musi przylegać do koła zamachowego (płaska)

Druga strona tarczy sprzęgła, przeznaczona do przylegania do koła zamachowego silnika, jest znacznie bardziej płaska. Piasta po tej stronie jest albo krótka, albo jej konstrukcja jest tak zaprojektowana, aby nie wystawała poza płaszczyznę okładzin ciernych. Jest to kluczowe, ponieważ ta strona musi idealnie przylegać do gładkiej powierzchni koła zamachowego, aby zapewnić maksymalną powierzchnię styku i efektywne przenoszenie momentu obrotowego. Jakiekolwiek wystające elementy po tej stronie mogłyby uniemożliwić pełne przyleganie, prowadząc do poślizgu sprzęgła lub jego nieprawidłowego działania. Pamiętaj, że ta płaska powierzchnia jest miejscem, gdzie tarcza sprzęgła "chwyta" koło zamachowe, przenosząc moc z silnika.

Odwrotnie założona tarcza sprzęgła – jakie są objawy i co grozi mechanizmom?

Odwrotne założenie tarczy sprzęgła to jeden z najpoważniejszych błędów, jakie można popełnić podczas wymiany tego elementu. Konsekwencje są natychmiastowe i zazwyczaj uniemożliwiają dalszą jazdę, a w dłuższej perspektywie mogą prowadzić do kosztownych uszkodzeń innych komponentów układu napędowego. Zrozumienie objawów i zagrożeń jest kluczowe, aby szybko zdiagnozować problem i podjąć odpowiednie działania.

Natychmiastowe symptomy błędu, które zauważysz tuż po odpaleniu silnika

Po odpaleniu silnika z odwrotnie zamontowaną tarczą sprzęgła, natychmiast zauważysz szereg niepokojących objawów. Najczęściej jest to całkowity brak możliwości wysprzęglenia. Oznacza to, że pomimo wciśnięcia pedału sprzęgła, tarcza nie odłącza się od koła zamachowego, a silnik nadal przekazuje moment obrotowy na skrzynię biegów. W rezultacie, próba włączenia jakiegokolwiek biegu przy pracującym silniku będzie niemożliwa lub będzie wiązała się z silnym zgrzytaniem. Może również wystąpić szarpanie przy próbie ruszenia, a nawet zgaśnięcie silnika, jeśli sprzęgło nie jest w stanie się rozłączyć.

Zgrzyty i niemożność wbicia biegu – dlaczego tak się dzieje?

Zgrzyty i niemożność wbicia biegu wynikają bezpośrednio z braku wysprzęglenia. Kiedy tarcza jest zamontowana odwrotnie, jej wystająca piasta, zamiast swobodnie współpracować z wałkiem sprzęgłowym, może kolidować z kołem zamachowym lub elementami docisku. To uniemożliwia pełne rozłączenie tarczy od koła zamachowego. W efekcie, wałek sprzęgłowy skrzyni biegów nadal się obraca, nawet gdy pedał sprzęgła jest wciśnięty. Próba włączenia biegu w takiej sytuacji powoduje zderzenie obracających się zębatek w skrzyni, co objawia się głośnym zgrzytaniem i uniemożliwia załączenie biegu. Jest to klasyczny sygnał, że tarcza została zamontowana nieprawidłowo.

Długofalowe uszkodzenia – co zniszczysz, jeśli zignorujesz problem?

Ignorowanie problemu odwrotnie zamontowanej tarczy sprzęgła i próby dalszej eksploatacji pojazdu mogą prowadzić do bardzo poważnych i kosztownych uszkodzeń. Przede wszystkim, sama tarcza sprzęgła może ulec zniszczeniu sprężyny tłumika drgań skrętnych mogą zostać zgniecione, a okładziny cierne uszkodzone. Ponadto, nieprawidłowe obciążenia mogą doprowadzić do uszkodzenia docisku sprzęgła, a nawet wałka sprzęgłowego w skrzyni biegów, który jest niezwykle wrażliwy na niewłaściwe obciążenia osiowe i boczne. Według danych Centrum Sprzęgła, takie uszkodzenia często wymagają wymiany całego zestawu sprzęgła, a w skrajnych przypadkach nawet remontu lub wymiany skrzyni biegów, co generuje ogromne koszty naprawy.

Montaż krok po kroku, czyli jak uniknąć kosztownej pomyłki

Prawidłowy montaż tarczy sprzęgła to proces wymagający precyzji i uwagi na każdym etapie. Oprócz upewnienia się co do właściwego kierunku montażu, istnieją inne kluczowe aspekty, które należy wziąć pod uwagę, aby uniknąć kosztownych pomyłek i zapewnić długotrwałą oraz bezawaryjną pracę sprzęgła. Dokładne przestrzeganie procedur jest gwarancją sukcesu.

Nie tylko kierunek ma znaczenie – rola centrowania tarczy sprzęgła

Poza prawidłowym kierunkiem, niezwykle istotne jest precyzyjne centrowanie tarczy sprzęgła. Tarcza musi być idealnie osiowo ustawiona względem koła zamachowego i wałka sprzęgłowego skrzyni biegów. Do tego celu używa się specjalnego trzpienia centrującego, który tymczasowo stabilizuje tarczę w odpowiedniej pozycji podczas dokręcania docisku sprzęgła. Nieprawidłowe centrowanie, nawet przy prawidłowo zamontowanej tarczy, może prowadzić do problemów z włożeniem skrzyni biegów, trudności z wysprzęglaniem, a w konsekwencji do szybszego zużycia tarczy i innych elementów układu. Zawsze upewnij się, że używasz odpowiedniego narzędzia do centrowania i że tarcza jest stabilna przed ostatecznym dokręceniem docisku.

Przeczytaj również: Spalone sprzęgło? Ratunkowe kroki, które uratują twój samochód

Sprawdzenie przed skręceniem – ostatni moment na weryfikację

Zanim przystąpisz do montażu skrzyni biegów i ostatecznego skręcenia wszystkich elementów, wykonaj ostatnią, dokładną weryfikację. Sprawdź jeszcze raz, czy tarcza sprzęgła jest zamontowana prawidłową stroną, zgodnie z oznaczeniami lub budową piasty. Upewnij się, że docisk sprzęgła jest prawidłowo osadzony i dokręcony z odpowiednim momentem obrotowym. Sprawdź, czy łożysko oporowe jest na swoim miejscu i czy widełki sprzęgła są prawidłowo zamontowane. Ten "ostatni moment na weryfikację" to Twoja ostatnia szansa na wykrycie i poprawienie ewentualnych błędów bez konieczności ponownego demontażu skrzyni biegów. Poświęcenie kilku dodatkowych minut na ten etap może zaoszczędzić Ci wiele godzin pracy i znaczne koszty w przyszłości.
