Sprzęgło hydrokinetyczne, często nazywane konwerterem momentu obrotowego, to jeden z najbardziej fascynujących elementów automatycznych skrzyń biegów. To właśnie dzięki niemu możemy cieszyć się płynnym ruszaniem z miejsca i komfortową jazdą bez konieczności żonglowania pedałem sprzęgła. W tym artykule zagłębimy się w jego budowę i zasadę działania, abyście mogli w pełni zrozumieć, jak działa to serce automatycznej przekładni.
Sprzęgło hydrokinetyczne to serce automatycznej skrzyni biegów, zapewniające płynne przenoszenie napędu
- Przenosi moment obrotowy z silnika na skrzynię biegów bez mechanicznego połączenia.
- Działa na zasadzie wykorzystania cieczy (oleju przekładniowego) w zamkniętej obudowie.
- Składa się z pompy, turbiny i kierownicy (statora).
- Kierownica odpowiada za zwielokrotnienie momentu obrotowego, szczególnie przy ruszaniu.
- Nowoczesne konstrukcje posiadają sprzęgło blokujące (lock-up) dla zwiększenia efektywności.
- Awaria objawia się falowaniem obrotów, szarpaniem lub spadkiem mocy.
Sprzęgło hydrokinetyczne – czym jest i dlaczego zrewolucjonizowało automatyczne skrzynie biegów?
Sprzęgło hydrokinetyczne, znane również jako konwerter momentu obrotowego, to urządzenie, które stanowi kluczowy element każdej automatycznej skrzyni biegów. Jego głównym zadaniem jest płynne przenoszenie momentu obrotowego z silnika na skrzynię biegów, ale co najważniejsze robi to bez bezpośredniego, mechanicznego połączenia. To właśnie ta cecha stanowiła rewolucyjne rozwiązanie w porównaniu do tradycyjnych skrzyń manualnych, eliminując potrzebę używania pedału sprzęgła i znacząco podnosząc komfort użytkowania pojazdu.
Odpowiedź na odwieczny problem: jak płynnie ruszyć z miejsca bez pedału sprzęgła?
Pamiętacie, jak trudno było nauczyć się płynnie ruszać manualnym samochodem, by nie zgasł silnik ani nie wyrzucić pasażerów do przodu? Sprzęgło hydrokinetyczne rozwiązuje ten problem w sposób elegancki i efektywny. Pozwala na płynne i kontrolowane ruszanie z miejsca, nawet pod górę, bez wysiłku ze strony kierowcy. Jego konstrukcja sprawia, że silnik może pracować na biegu jałowym, podczas gdy pojazd stoi w miejscu, a po dodaniu gazu, moc jest przekazywana stopniowo i bez szarpnięć. To właśnie ten element sprawia, że jazda w korku czy miejskim ruchu staje się znacznie przyjemniejsza.
Konwerter momentu a klasyczne sprzęgło – kluczowe różnice, które musisz znać
Podstawowa różnica między sprzęgłem hydrokinetycznym a klasycznym sprzęgłem ciernym tkwi w sposobie przenoszenia napędu. W manualnej skrzyni biegów, dwa tarcze cierne są dociskane do siebie, tworząc sztywne, mechaniczne połączenie. W konwerterze momentu obrotowego, napęd przenoszony jest za pomocą cieczy oleju przekładniowego. To tak, jakbyśmy mieli dwa wentylatory ustawione naprzeciwko siebie: jeden napędzany silnikiem (pompa), a drugi połączony ze skrzynią biegów (turbina). Powietrze (w naszym przypadku olej) przepływające między nimi wprawia drugi wentylator w ruch. Co więcej, konwerter momentu ma unikalną zdolność do multiplikacji momentu obrotowego, co oznacza, że potrafi zwiększyć siłę napędową przekazywaną na koła, szczególnie podczas ruszania.

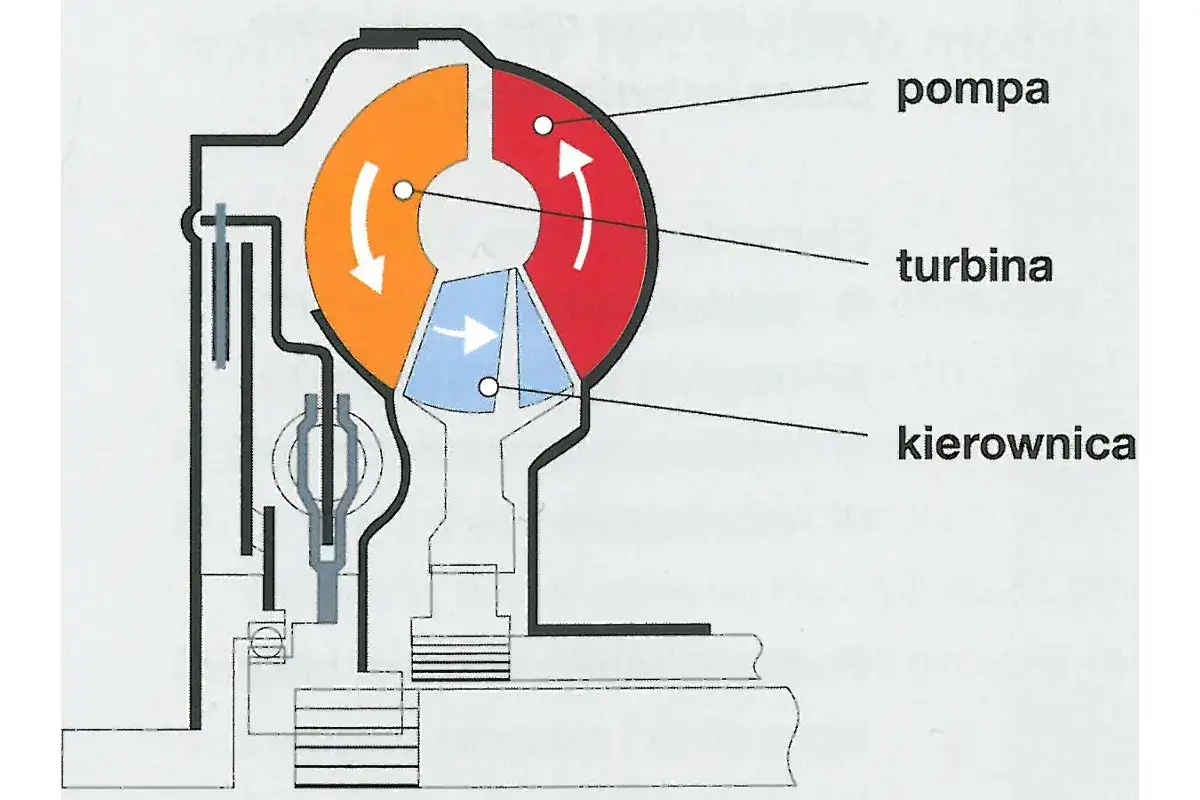

Anatomia konwertera momentu: 3 kluczowe elementy, które tworzą magię
Aby w pełni zrozumieć, jak działa sprzęgło hydrokinetyczne, przyjrzyjmy się bliżej jego budowie. Składa się ono z trzech głównych, współpracujących ze sobą elementów, zamkniętych w szczelnej obudowie wypełnionej olejem przekładniowym.
Pompa – serce układu napędzane siłą silnika
Pompa, nazywana również wirnikiem czynnym, jest połączona bezpośrednio z wałem korbowym silnika. Kiedy silnik pracuje, pompa zaczyna się obracać, wprawiając w ruch znajdujący się w niej olej. Działa ona jak turbosprężarka dla cieczy zamienia energię mechaniczną silnika w energię kinetyczną strumienia oleju. Im szybciej obraca się silnik, tym szybciej obraca się pompa i tym silniejszy strumień oleju jest generowany.
Turbina – odbiorca mocy, który wprawia koła w ruch
Turbina, inaczej wirnik bierny, jest połączona z wałem wejściowym automatycznej skrzyni biegów. To właśnie do jej łopatek dociera strumień oleju wyrzucany przez pompę. Uderzając w łopatki turbiny, olej przekazuje jej energię, wprawiając ją w ruch obrotowy. Im silniejszy strumień oleju i im większa różnica prędkości między pompą a turbiną, tym większa moc jest przekazywana na skrzynię biegów, a co za tym idzie na koła pojazdu.
Kierownica (stator) – cichy bohater odpowiedzialny za zwielokrotnienie momentu obrotowego
Kierownica, znana również jako stator, to element umieszczony pomiędzy pompą a turbiną. Nie obraca się ona swobodnie, lecz jest zamocowana na sprzęgle jednokierunkowym, które pozwala jej obracać się tylko w jednym kierunku. Jej kluczową rolą jest kierowanie strumieniem oleju powracającego z turbiny z powrotem do pompy. Dzięki odpowiedniemu ukształtowaniu łopatek kierownicy, olej jest odbijany w taki sposób, że dodatkowo "popycha" pompę, zwielokrotniając tym samym moment obrotowy przekazywany na turbinę. Jest to szczególnie ważne podczas ruszania i dynamicznego przyspieszania, kiedy potrzebujemy maksymalnej siły napędowej.

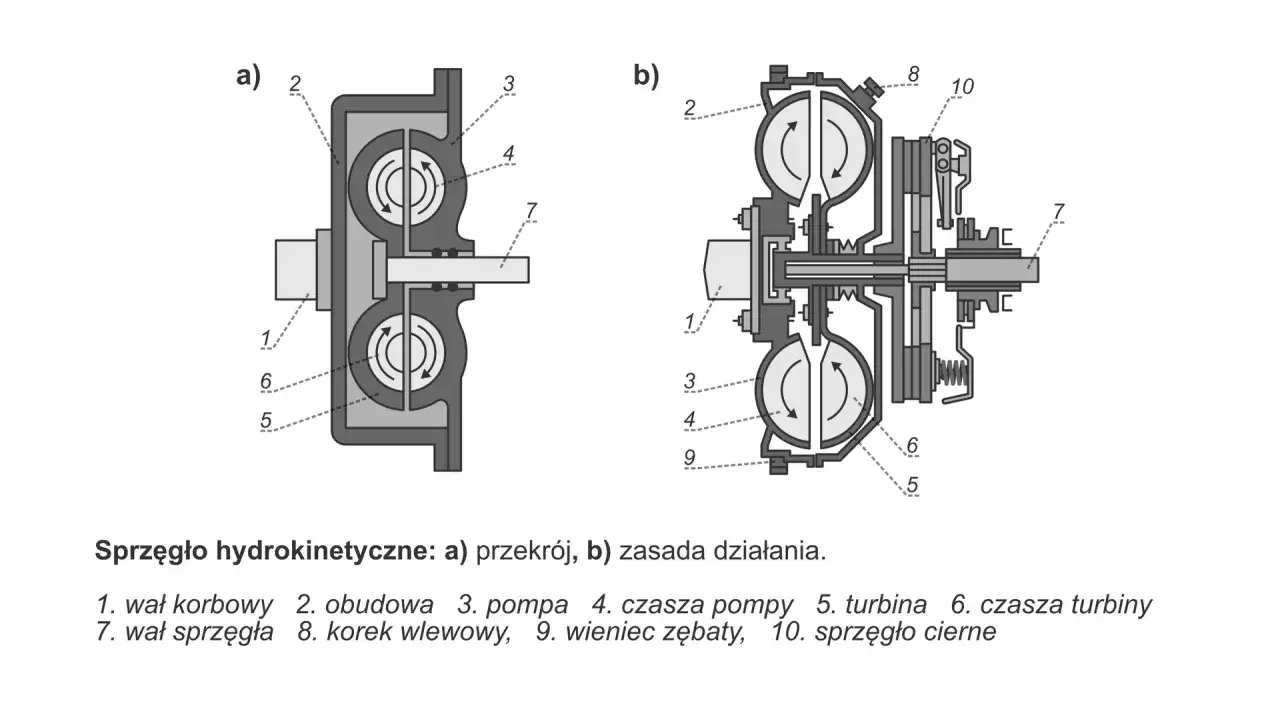

Zasada działania krok po kroku: jak płyn hydrauliczny przenosi potężną moc?
Mechanizm działania sprzęgła hydrokinetycznego opiera się na zasadach mechaniki płynów i wykorzystaniu energii kinetycznej oleju. Cały proces można podzielić na kilka faz, w zależności od warunków jazdy.
Faza 1: Ruszanie z miejsca – potęga poślizgu i rola multiplikacji momentu
Kiedy silnik pracuje, a samochód stoi w miejscu (np. na biegu jałowym), pompa obraca się, wprawiając olej w ruch. Jednak turbina, połączona ze skrzynią biegów i kołami, pozostaje nieruchoma. W tym momencie mamy do czynienia z największym poślizgiem różnicą prędkości obrotowych między pompą a turbiną. Olej uderza w łopatki turbiny, ale nie jest w stanie jej wprawić w ruch. Kluczową rolę odgrywa tu kierownica (stator), która odbija strumień oleju powracający z turbiny w taki sposób, że dodatkowo napędza pompę. To właśnie dzięki temu zjawisku następuje multiplikacja momentu obrotowego siła napędowa przekazywana na turbinę jest większa niż ta generowana bezpośrednio przez silnik. Efekt? Płynne i mocne ruszenie pojazdem.
Faza 2: Przyspieszanie – jak zmienia się przepływ oleju i praca kierownicy?
W miarę jak samochód nabiera prędkości, turbina zaczyna obracać się coraz szybciej. Poślizg między pompą a turbiną maleje. Kierownica nadal odgrywa swoją rolę w optymalizacji przepływu oleju, ale jej wpływ na multiplikację momentu obrotowego staje się mniejszy. Strumień oleju jest teraz bardziej wyrównany, a przenoszenie mocy staje się bardziej bezpośrednie. W tej fazie konwerter nadal efektywnie przenosi moment obrotowy, ale jego zdolność do jego zwiększania jest ograniczona.
Faza 3: Jazda ze stałą prędkością – czym jest i jak działa sprzęgło blokujące (lock-up)?
Gdy pojazd osiągnie wyższą, stałą prędkość, a kierowca nie przyspiesza dynamicznie, zaczyna działać dodatkowy element sprzęgło blokujące (lock-up). Jest to mechanizm, który w pewnych warunkach spina pompę z turbiną w sposób mechaniczny, eliminując poślizg. Oznacza to, że wał silnika jest bezpośrednio połączony z wałem skrzyni biegów. Dzięki temu straty energii związane z przepływem oleju są zminimalizowane, co przekłada się na znacznie większą efektywność paliwową i niższe obroty silnika przy danej prędkości.
Dlaczego lock-up jest tak ważny? Sekret niższych obrotów i mniejszego spalania
Sprzęgło blokujące, czyli lock-up, to innowacja, która znacząco wpłynęła na efektywność paliwową samochodów z automatycznymi skrzyniami biegów. Kiedy jest aktywne, eliminuje ono zjawisko poślizgu hydrokinetycznego, które w fazie pracy konwertera zawsze występuje. Poślizg ten, choć niezbędny do przenoszenia momentu obrotowego w sposób płynny, wiąże się z pewnymi stratami energii, która jest rozpraszana w postaci ciepła. Wyobraźmy sobie, że ciągle lekko "hamujemy" przepływ oleju ta energia gdzieś musi się podziać. Lock-up sprawia, że połączenie staje się sztywne, jak w skrzyni manualnej, co pozwala silnikowi pracować na niższych obrotach przy tej samej prędkości jazdy. To bezpośrednio przekłada się na niższe zużycie paliwa, mniejszą emisję spalin i cichszą pracę silnika, co zwiększa komfort podróżowania.
Jak rozpoznać działanie blokady konwertera podczas jazdy?
Rozpoznanie momentu załączenia się sprzęgła blokującego może być subtelne, ale wprawne ucho i wyczucie kierowcy potrafią je wychwycić. Zazwyczaj dzieje się to podczas jazdy ze stałą prędkością na wyższych biegach. Można zauważyć lekkie, płynne obniżenie obrotów silnika na obrotomierzu, bez wyraźnej zmiany biegu. Czasem pojawia się też subtelne wrażenie "zapięcia" napędu, podobne do tego, jak czujemy w samochodzie z manualną skrzynią po wrzuceniu biegu. To znak, że konwerter pracuje teraz jak sztywne połączenie, maksymalizując efektywność.
Czy jazda z uszkodzonym lock-up'em jest niebezpieczna dla skrzyni biegów?
Jazda z niesprawnym sprzęgłem blokującym (lock-up) może prowadzić do szeregu negatywnych konsekwencji, które z czasem mogą uszkodzić skrzynię biegów. Przede wszystkim, zwiększa się zużycie paliwa, ponieważ silnik pracuje na wyższych obrotach niż powinien. Co gorsza, ciągły poślizg hydrokinetyczny generuje znacznie więcej ciepła. Olej w automatycznej skrzyni biegów pełni rolę nie tylko medium przenoszącego napęd, ale także czynnika chłodzącego. Przegrzewanie oleju przyspiesza jego degradację, co prowadzi do utraty właściwości smarnych i ochronnych. W efekcie, inne elementy skrzyni biegów, takie jak sprzęgła, uszczelniacze czy nawet same tryby, mogą ulec przyspieszonemu zużyciu. W skrajnych przypadkach, może to doprowadzić do poważnej awarii całej przekładni.
Gdy coś idzie nie tak: najczęstsze objawy uszkodzenia sprzęgła hydrokinetycznego
Jak każde skomplikowane urządzenie mechaniczne, sprzęgło hydrokinetyczne również może ulec awarii. Na szczęście, istnieją pewne sygnały, które mogą świadczyć o problemach i powinny skłonić nas do wizyty u mechanika.
Falowanie obrotów na postoju i podczas jazdy – najbardziej typowy symptom
Jednym z najbardziej charakterystycznych objawów problemów ze sprzęgłem hydrokinetycznym jest falowanie obrotów silnika. Może się ono objawiać na postoju, gdy samochód stoi na biegu (np. na światłach), ale także podczas jazdy ze stałą prędkością. Silnik może pracować nierówno, a obrotomierz będzie wskazywał niestabilne wartości. Często jest to związane z problemami z działaniem sprzęgła lock-up, które nie chce się załączyć lub rozłącza się w nieodpowiednich momentach, powodując niestabilny poślizg w konwerterze.
Szarpanie i wibracje przy przyspieszaniu – dlaczego nie wolno ich ignorować?
Jeśli podczas przyspieszania odczuwamy wyraźne szarpanie, wibracje lub "telepanie" samochodem, może to być sygnał, że sprzęgło hydrokinetyczne nie działa prawidłowo. Może to wynikać z nierównomiernego przenoszenia momentu obrotowego, uszkodzenia wewnętrznych elementów konwertera, problemów z kierownicą lub turbiną. Ignorowanie tych objawów jest ryzykowne, ponieważ dalsza jazda w takim stanie może prowadzić do poważniejszych uszkodzeń nie tylko samego konwertera, ale także całej skrzyni biegów.
Nietypowe dźwięki (huczenie, tarcie) – co próbuje Ci "powiedzieć" Twój samochód?
Każdy nietypowy dźwięk dochodzący z okolic skrzyni biegów powinien wzbudzić naszą czujność. W przypadku uszkodzenia sprzęgła hydrokinetycznego możemy usłyszeć różne odgłosy, takie jak huczenie, tarcie, stuki, czy szum. Huczenie może świadczyć o problemach z łożyskami, tarcie może wskazywać na kontakt metalowych elementów, a stuki mogą być oznaką poluzowanych łopatek lub uszkodzenia kierownicy. Czasem dźwięki te nasilają się podczas przyspieszania lub zmiany biegów.
Spadek mocy i "ślizganie się" skrzyni – kiedy awaria staje się poważna?
Kiedy sprzęgło hydrokinetyczne jest mocno zużyte lub uszkodzone, może dojść do sytuacji, w której silnik wchodzi na wysokie obroty, ale samochód nie przyspiesza proporcjonalnie. Jest to tak zwane "ślizganie się" skrzyni. Przyczyną jest zazwyczaj nadmierny poślizg w konwerterze, spowodowany np. niskim ciśnieniem oleju, zużyciem łopatek pompy czy turbiny, lub uszkodzeniem kierownicy. W skrajnych przypadkach, gdy poślizg jest tak duży, że napęd jest przenoszony w minimalnym stopniu, mówimy o poważnej awarii, która wymaga natychmiastowej interwencji mechanika i często wiąże się z koniecznością wymiany lub regeneracji konwertera.
Diagnostyka i żywotność – jak dbać o konwerter, by służył jak najdłużej?
Chociaż sprzęgło hydrokinetyczne jest zazwyczaj bardzo trwałe, odpowiednia dbałość o jego stan może znacząco wydłużyć jego żywotność i zapobiec kosztownym naprawom. Kluczowe jest zrozumienie, jak działa i co wpływa na jego kondycję.
Rola regularnej wymiany oleju w automatycznej skrzyni biegów
Regularna wymiana oleju w automatycznej skrzyni biegów jest absolutnie kluczowa dla prawidłowego działania sprzęgła hydrokinetycznego. Olej przekładniowy nie tylko przenosi moment obrotowy, ale także chłodzi i smaruje elementy konwertera. Z czasem olej traci swoje właściwości, ulega zanieczyszczeniu drobinami metalu powstającymi w wyniku naturalnego zużycia, a także przegrzewa się. Zużyty, brudny lub przegrzany olej prowadzi do nadmiernego poślizgu w konwerterze, szybszego zużycia jego elementów, a także może powodować problemy z działaniem sprzęgła lock-up. Zaniedbanie tej prostej czynności serwisowej jest jedną z najczęstszych przyczyn przedwczesnych awarii konwerterów i skrzyń biegów.
Przeczytaj również: Jak wygląda kontrolka wypalania DPF i co oznacza dla Twojego auta?
Regeneracja czy wymiana na nowy? Co jest bardziej opłacalne?
W przypadku awarii sprzęgła hydrokinetycznego stajemy przed wyborem: regeneracja czy zakup nowego elementu. Regeneracja polega na rozebraniu starego konwertera, wymianie zużytych części (np. uszczelnień, sprzęgła lock-up, czasem łopatek) i ponownym złożeniu. Jest to zazwyczaj rozwiązanie tańsze niż zakup nowego, oryginalnego konwertera. Jakość regeneracji zależy jednak od warsztatu i użytych części. Wymiana na nowy element, zwłaszcza oryginalny, daje największą pewność co do jakości i trwałości, ale jest też najdroższa. Często spotykanym kompromisem jest zakup regenerowanego konwertera z gwarancją od renomowanego dostawcy. Decyzja zależy od budżetu, wieku pojazdu i preferencji kierowcy, ale zawsze warto postawić na sprawdzone rozwiązania i fachowy montaż.
