Twój silnik gaśnie? Jak sprawdzić czujnik położenia wału - Poradnik

Czy Twój samochód nagle gaśnie, ma problemy z uruchomieniem lub silnik pracuje nierówno? To mogą być objawy uszkodzonego czujnika położenia wału korbowego. Ten artykuł to praktyczny przewodnik, który pomoże Ci samodzielnie zdiagnozować potencjalną usterkę, oszczędzając czas i pieniądze na wizycie u mechanika.

Twój silnik gaśnie, szarpie lub nie chce odpalić? Winowajca może być jeden

Problemy z pracą silnika potrafią być niezwykle frustrujące, a czasem wręcz uniemożliwić dalszą jazdę. Jeśli Twój samochód nagle gaśnie podczas jazdy, ma trudności z odpaleniem, a obroty silnika falują na biegu jałowym, warto przyjrzeć się jednemu z kluczowych elementów układu sterowania czujnikowi położenia wału korbowego. Jego prawidłowe działanie jest absolutnie fundamentalne dla pracy jednostki napędowej. Jak pokazują dane z Otomoto, problemy z tym elementem to jedna z częstszych przyczyn niespodziewanych awarii.

Najczęstsze objawy, których nie wolno ignorować – sprawdź, czy dotyczą Twojego auta

• Problemy z uruchomieniem silnika lub całkowity brak możliwości rozruchu: Silnik może kręcić, ale nie "łapać", lub w ogóle nie reagować na próbę odpalenia.
• Nagłe gaśnięcie silnika: Samochód może zgasnąć niespodziewanie, często podczas jazdy, co bywa bardzo niebezpieczne.
• Nierówna praca silnika: Obroty na biegu jałowym mogą falować, silnik może szarpać lub pracować z wyraźnie obniżoną mocą.
• Zapalona kontrolka "check engine": Jest to sygnał ostrzegawczy, który często towarzyszy awarii czujnika.
• Spadek mocy i zwiększone zużycie paliwa: Nawet jeśli silnik pracuje, jego osiągi mogą być znacznie gorsze, a spalanie wzrośnie.

Te objawy są tak charakterystyczne, ponieważ czujnik położenia wału korbowego dostarcza do komputera sterującego silnikiem (ECU) kluczowych informacji o prędkości obrotowej i położeniu wału. Bez tych danych ECU nie jest w stanie precyzyjnie określić momentu wtrysku paliwa i zapłonu, co bezpośrednio przekłada się na problemy z pracą jednostki napędowej.

Dlaczego kontrolka "check engine" może wskazywać właśnie na ten problem?

Kontrolka "check engine", czyli kontrolka diagnostyki pokładowej, jest uniwersalnym sygnałem informującym o wykryciu nieprawidłowości w pracy silnika lub układu emisji spalin. Kiedy czujnik położenia wału korbowego przestaje działać prawidłowo, komputer sterujący silnikiem rejestruje błąd. Najczęściej jest to błąd o kodzie P0335, który jednoznacznie wskazuje na problem z obwodem czujnika położenia wału korbowego. Zapalenie się tej kontrolki jest więc bardzo silną przesłanką do dalszej, dokładniejszej diagnostyki właśnie tego komponentu.

Czym jest czujnik położenia wału i dlaczego bez niego silnik nie może pracować?

Czujnik położenia wału korbowego, oznaczany skrótem CKP (Crankshaft Position Sensor), to niewielki, ale niezwykle ważny element każdego nowoczesnego silnika spalinowego. Jego podstawową funkcją jest ciągłe monitorowanie prędkości obrotowej oraz dokładnego położenia wału korbowego. Informacje te są przesyłane do elektronicznej jednostki sterującej silnikiem (ECU), która na ich podstawie podejmuje kluczowe decyzje dotyczące pracy silnika.

Rola czujnika w pracy silnika benzynowego i Diesla – mózg operacji zapłonu

Bez precyzyjnych danych z czujnika CKP, ECU nie jest w stanie prawidłowo zarządzać pracą silnika. Komputer potrzebuje wiedzieć, w którym momencie wał korbowy znajduje się w odpowiedniej pozycji, aby wtrysnąć paliwo do cylindrów i zainicjować iskrę zapłonową (w silnikach benzynowych) lub wtrysnąć paliwo pod wysokim ciśnieniem (w silnikach Diesla). Czujnik ten jest więc sercem systemu sterowania pracą silnika, decydując o tym, czy silnik będzie pracował płynnie, czy też w ogóle nie odpali. Jego awaria powoduje chaos w obliczeniach ECU, prowadząc do opisanych wcześniej objawów.

Czujnik indukcyjny a Halla – czym się różnią i jak to wpływa na diagnostykę?

Na rynku motoryzacyjnym spotkamy głównie dwa typy czujników położenia wału korbowego: indukcyjne i Halla (hallotronowe). Różnią się one zasadą działania, budową i sposobem generowania sygnału, co ma bezpośredni wpływ na metody ich diagnostyki. Czujniki indukcyjne są zazwyczaj dwupinowe. Działają na zasadzie cewki i magnesu podczas obracania się zębatki na wale korbowym, indukuje się w nich napięcie zmienne. Im szybciej wał się obraca, tym wyższe napięcie jest generowane. Z kolei czujniki Halla, najczęściej trzypinowe, wymagają do działania zasilania (zwykle 5V lub 12V) i generują sygnał cyfrowy, prostokątny. Zmiana napięcia na wyjściu jest bardziej jednoznaczna i mniej podatna na zakłócenia niż w przypadku czujników indukcyjnych. Ta fundamentalna różnica w generowaniu sygnału determinuje sposób, w jaki będziemy je testować.

Zanim zaczniesz: lokalizacja czujnika i potrzebne narzędzia

Zanim zabierzesz się za sprawdzanie czujnika położenia wału, musisz wiedzieć, gdzie go szukać i jakie narzędzia będą Ci potrzebne. Dobre przygotowanie to połowa sukcesu i pozwoli Ci uniknąć niepotrzebnych frustracji podczas pracy.

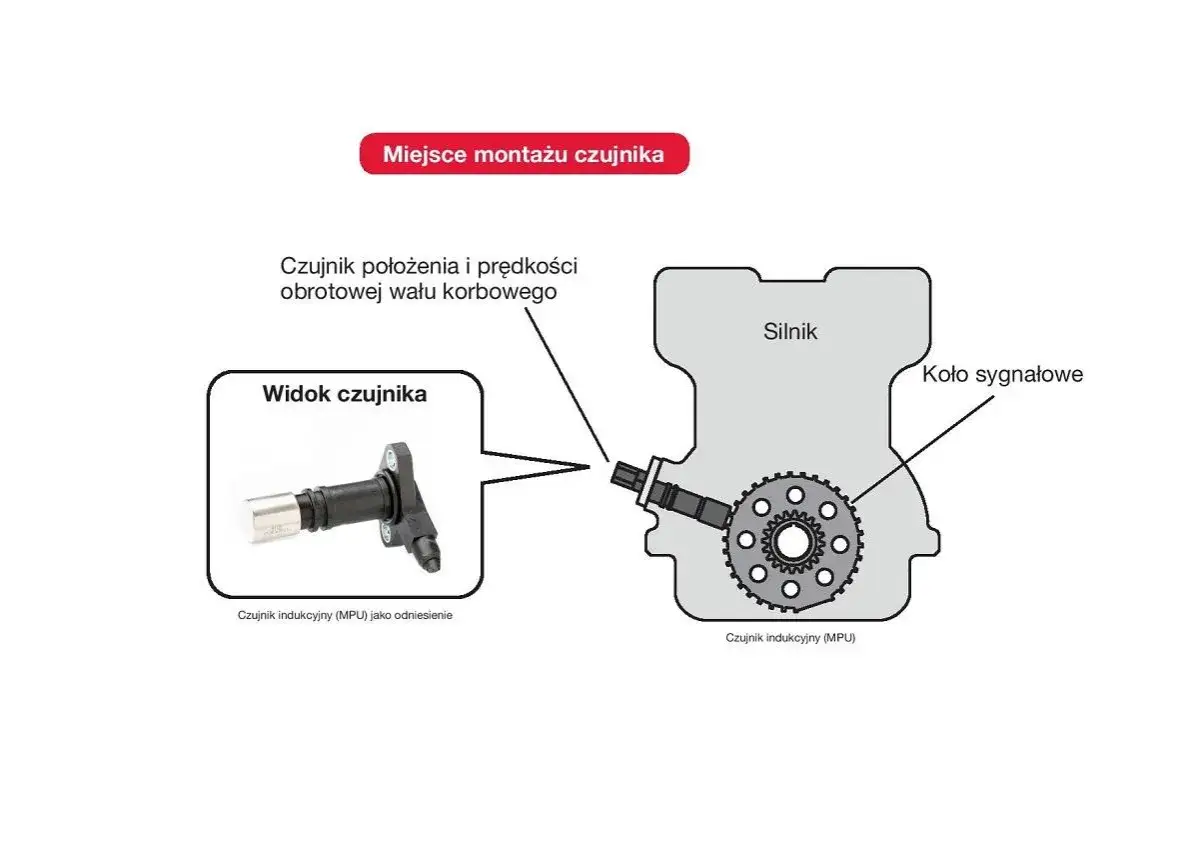

Gdzie szukać czujnika w Twoim silniku? Typowe miejsca montażu

Lokalizacja czujnika położenia wału korbowego może się różnić w zależności od marki i modelu samochodu, a także od typu silnika. Jednak najczęściej spotkasz go w następujących miejscach:

• W okolicy połączenia silnika ze skrzynią biegów, skierowany w stronę koła zamachowego.
• Przy kole pasowym wału korbowego, często zamontowany na bloku silnika.
• W pobliżu filtra oleju.

Warto zajrzeć do instrukcji obsługi swojego pojazdu lub poszukać informacji w internecie, wpisując model samochodu i frazę "lokalizacja czujnika położenia wału".

Lista niezbędnych narzędzi – co przygotować przed przystąpieniem do pracy?

Aby przeprowadzić diagnostykę czujnika położenia wału, będziesz potrzebować kilku podstawowych narzędzi:

• Skaner diagnostyczny OBD2: Niezbędny do odczytu kodów błędów z komputera silnika.
• Multimetr: Kluczowy do pomiaru rezystancji (czujnik indukcyjny) lub napięcia (czujnik Halla).
• Zestaw kluczy nasadowych i płasko-oczkowych: Do ewentualnego demontażu osłon lub samego czujnika.
• Śrubokręty: Różne rodzaje i rozmiary.
• Latarka: Ułatwi pracę w trudno dostępnych miejscach.
• Ściereczka: Do czyszczenia czujnika i okolic.
• Rękawice ochronne: Dla bezpieczeństwa.

Jeśli planujesz samodzielną wymianę, mogą przydać się również klucze dynamometryczne, aby dokręcić nowy czujnik z odpowiednią siłą.

Jak sprawdzić czujnik położenia wału? Przewodnik krok po kroku

Teraz, gdy wiesz już, gdzie szukać czujnika i jakie narzędzia będą Ci potrzebne, możemy przejść do konkretnych metod diagnostycznych. Przedstawię Ci trzy główne sposoby sprawdzenia jego sprawności od najprostszej wizualnej oceny, po bardziej zaawansowane pomiary.

Metoda 1: Diagnostyka wizualna – co można zobaczyć gołym okiem?

Zanim sięgniesz po narzędzia, przeprowadź dokładną inspekcję wzrokową czujnika i jego okablowania. To szybka metoda, która może od razu wskazać problem:

1. Zlokalizuj czujnik i jego wtyczkę.
2. Sprawdź wtyczkę: Upewnij się, że jest czysta, pozbawiona śladów korozji i dobrze osadzona. Czasem wystarczy ją rozpiąć, przedmuchać sprężonym powietrzem i ponownie podłączyć.
3. Obejrzyj przewody: Sprawdź, czy nie są przetarte, załamane lub uszkodzone mechanicznie.
4. Oczyść czujnik: Zwróć uwagę na czoło czujnika czy nie jest pokryte metalowymi opiłkami, olejem lub innymi zanieczyszczeniami. Jeśli tak, delikatnie oczyść go ściereczką.

Czasami nawet drobne zanieczyszczenie lub luźna wtyczka mogą powodować problemy z odczytem sygnału przez ECU.

Metoda 2: Diagnostyka komputerowa (OBD2) – najszybsza droga do wykrycia błędu P0335

To najszybszy i często najbardziej jednoznaczny sposób na wstępne zdiagnozowanie problemu:

1. Zlokalizuj gniazdo OBD2 w swoim samochodzie (zazwyczaj pod deską rozdzielczą, po stronie kierowcy).
2. Podłącz skaner diagnostyczny do gniazda OBD2.
3. Włącz zapłon w samochodzie (nie uruchamiaj silnika).
4. Uruchom skaner i postępuj zgodnie z instrukcjami na ekranie, aby połączyć się z komputerem ECU.
5. Odczytaj kody błędów (DTC - Diagnostic Trouble Codes).
6. Zanotuj wszelkie znalezione kody. Najczęściej występującym błędem wskazującym na problem z czujnikiem położenia wału korbowego jest P0335.

Jeśli skaner pokaże kod P0335 lub podobny, możesz być niemal pewien, że problem leży w czujniku CKP lub jego obwodzie.

Metoda 3: Pomiar multimetrem – praktyczny test dla każdego majsterkowicza

Pomiar multimetrem pozwala na dokładne sprawdzenie elektrycznej sprawności czujnika. Należy jednak pamiętać, że metody pomiaru różnią się w zależności od typu czujnika.

Jak sprawdzić czujnik indukcyjny (2-pinowy)? Pomiar rezystancji

Ten typ czujnika testujemy, mierząc jego rezystancję (oporność):

1. Odłącz wtyczkę od czujnika położenia wału.
2. Ustaw multimetr na pomiar rezystancji (symbol Ω).
3. Podłącz sondy multimetru do pinów wtyczki czujnika (lub bezpośrednio do pinów czujnika, jeśli jest już zdemontowany).
4. Odczytaj wartość rezystancji. Prawidłowa wartość dla większości czujników indukcyjnych mieści się w zakresie od 200 do 1000 Ω. Dokładne wartości najlepiej sprawdzić w instrukcji serwisowej dla Twojego modelu samochodu.
5. Interpretacja wyników:

• Wartość w podanym zakresie: Czujnik prawdopodobnie jest sprawny elektrycznie.
• Wartość bliska zeru (zwarcie): Oznacza uszkodzenie cewki czujnika.
• Bardzo wysoka wartość lub komunikat "OL" (przerwa): Wskazuje na przerwę w obwodzie czujnika.

Jak sprawdzić czujnik Halla (3-pinowy)? Pomiar napięcia

Czujniki Halla wymagają sprawdzenia napięcia zasilania i sygnału:

1. Odłącz wtyczkę od czujnika.
2. Ustaw multimetr na pomiar napięcia stałego (DCV, symbol V z kreską).
3. Zidentyfikuj piny: Potrzebujesz wiedzieć, który pin odpowiada za zasilanie (+Vcc), masę (GND) i sygnał wyjściowy (Signal). Informacje te znajdziesz w instrukcji serwisowej.
4. Sprawdź zasilanie: Podłącz sondę dodatnią multimetru do pinu zasilania, a ujemną do masy. Włącz zapłon (nie uruchamiaj silnika). Powinieneś odczytać napięcie zasilania, zazwyczaj 5V lub 12V.
5. Sprawdź masę: Podłącz sondy do pinu masy i do masy pojazdu. Odczyt powinien być bliski zeru.
6. Sprawdź sygnał: Podłącz sondę dodatnią do pinu sygnałowego, a ujemną do masy. Poproś kogoś o powolne obracanie wałem korbowym silnika (np. za pomocą klucza na śrubie wału korbowego). Napięcie na wyjściu powinno się zmieniać, przechodząc między stanem niskim (blisko 0V) a wysokim (napięcie zasilania lub nieco niższe), tworząc sygnał prostokątny.

Brak zmiany napięcia sygnałowego lub nieprawidłowe napięcie zasilania wskazują na problem z czujnikiem lub jego obwodem.

Jak interpretować wyniki pomiarów? Kiedy czujnik jest do wymiany?

Samo wykonanie pomiarów to dopiero połowa sukcesu. Kluczowe jest teraz prawidłowe zinterpretowanie uzyskanych wyników i wyciągnięcie właściwych wniosków.

Prawidłowe wartości rezystancji i napięcia – co oznaczają Twoje odczyty?

Jak już wspominałem, dla czujnika indukcyjnego prawidłowa rezystancja zazwyczaj mieści się w przedziale 200-1000 Ω. W przypadku czujnika Halla, kluczowe jest otrzymanie stabilnego napięcia zasilania (5V lub 12V) oraz sygnału wyjściowego, który dynamicznie zmienia swoją wartość podczas obracania wałem korbowym. Pamiętaj, że te wartości mogą się nieznacznie różnić w zależności od producenta samochodu i konkretnego modelu czujnika. Zawsze warto posiłkować się danymi serwisowymi dla Twojego pojazdu, jeśli masz taką możliwość.

Zwarcie, przerwa w obwodzie, brak sygnału – jednoznaczne oznaki awarii

Istnieją pewne odczyty z multimetru, które niemal na pewno wskazują na uszkodzenie czujnika:

• Dla czujnika indukcyjnego: Odczyt rezystancji bliski zeru (zwarcie) lub nieskończonej wartości (przerwa w obwodzie) to jasny sygnał, że czujnik jest uszkodzony i wymaga wymiany.
• Dla czujnika Halla: Brak napięcia zasilania, brak masy lub brak jakiejkolwiek zmiany napięcia na pinie sygnałowym podczas obracania wałem korbowym, to również jednoznaczne dowody na awarię czujnika.

Jeśli Twoje pomiary wskazują na którąkolwiek z tych sytuacji, decyzja o wymianie czujnika jest najprawdopodobniej konieczna.

Diagnoza postawiona – co dalej? Plan działania

Po przeprowadzeniu diagnostyki i stwierdzeniu potencjalnej usterki czujnika położenia wału, pojawia się pytanie: co dalej? Oto kilka możliwych scenariuszy i kroków, które możesz podjąć.

Czy czyszczenie czujnika i wtyczki może pomóc?

W niektórych przypadkach, szczególnie gdy problemem jest jedynie zanieczyszczenie, czyszczenie może przynieść ulgę. Jeśli podczas oględzin zauważyłeś na czujniku lub w jego wtyczce metalowe opiłki, kurz, olej lub ślady korozji, warto spróbować je dokładnie oczyścić. Użyj do tego specjalnych preparatów do czyszczenia styków elektrycznych lub alkoholu izopropylowego. Czasem wystarczy poprawne połączenie wtyczki, aby przywrócić prawidłowe działanie. Należy jednak pamiętać, że jeśli czujnik jest fizycznie uszkodzony lub jego wewnętrzna cewka uległa awarii, samo czyszczenie nie pomoże.

Wymiana czujnika – czy można to zrobić samodzielnie i na co uważać?

W przypadku potwierdzonej usterki, czujniki położenia wału korbowego zazwyczaj się wymienia. Ich naprawa jest rzadko opłacalna, a często niemożliwa. Koszt samej części to zazwyczaj kilkadziesiąt do stu kilkudziesięciu złotych, a wymiana w warsztacie może kosztować od 100 do kilkuset złotych, w zależności od stopnia trudności dostępu do czujnika. Jeśli czujesz się na siłach i masz odpowiednie narzędzia, samodzielna wymiana jest jak najbardziej możliwa. Kluczowe jest jednak wybranie części renomowanego producenta i zachowanie ostrożności podczas demontażu starego czujnika, aby nie uszkodzić gwintu lub innych elementów silnika.

Przeczytaj również: Bezpieczne płatności online w Polsce: jak poruszać się po cyfrowym świecie

Kiedy wizyta w warsztacie jest nieunikniona?

Choć wiele czynności diagnostycznych i naprawczych można wykonać samodzielnie, są sytuacje, w których lepiej zdać się na pomoc profesjonalistów. Jeśli nie masz odpowiednich narzędzi, brakuje Ci doświadczenia w mechanice samochodowej, a po samodzielnej wymianie czujnika problem nadal występuje, wizyta w warsztacie jest wskazana. Czasem dostęp do czujnika jest bardzo utrudniony, wymaga demontażu wielu innych elementów, co może być poza zasięgiem amatora. W takich przypadkach lepiej powierzyć zadanie doświadczonemu mechanikowi, który szybko i sprawnie poradzi sobie z problemem.
