Passat B5 bezpieczniki - Schemat, diagnoza, wymiana

Znajomość rozmieszczenia i funkcji bezpieczników w Twoim Volkswagenie Passacie B5 to nie tylko kwestia wiedzy technicznej, ale przede wszystkim klucz do szybkiego rozwiązania wielu drobnych problemów z elektryką. Ten artykuł przeprowadzi Cię przez tajniki skrzynek bezpieczników, pomoże zidentyfikować usterkę i samodzielnie ją naprawić, oszczędzając Twój czas i pieniądze.

Dlaczego znajomość schematu bezpieczników w Passacie B5 jest tak ważna?

Posiadanie Passata B5 to satysfakcja z jazdy solidnym i niezawodnym samochodem. Jednak jak każde auto, również ten model może sprawić niespodziankę w postaci awarii elektrycznej. Właśnie dlatego znajomość schematu bezpieczników jest nieoceniona. To jak posiadanie mapy, która pozwala szybko zlokalizować potencjalne źródło problemu i uniknąć niepotrzebnego stresu.

Nagła awaria na drodze? To najczęściej wina bezpiecznika

Zdarza się, że nagle przestaje działać radio, gaśnie oświetlenie wnętrza, a może nawet niedomaga kluczowy system, jak światła. W takich sytuacjach często okazuje się, że winowajcą jest zwykły, przepalony bezpiecznik. Szybka diagnoza i wymiana tego drobnego elementu może nie tylko przywrócić funkcjonalność, ale także zapobiec potencjalnym, poważniejszym uszkodzeniom instalacji elektrycznej i zapewnić Ci bezpieczeństwo na drodze.

Oszczędź czas i pieniądze – diagnozuj problemy samodzielnie

Wielu kierowców w obliczu awarii elektrycznej od razu myśli o wizycie w warsztacie. Tymczasem, jak pokazują statystyki, większość drobnych usterek w Passacie B5 można rozwiązać samodzielnie, a kluczem do sukcesu jest właśnie wiedza o bezpiecznikach. Zrozumienie, który bezpiecznik odpowiada za daną funkcję, pozwala na szybką identyfikację problemu i jego usunięcie. To prosta czynność, która może zaoszczędzić Ci sporo pieniędzy i nerwów związanych z wizytą u mechanika.

Gdzie szukać bezpieczników w Twoim Passacie B5? Kompletny przewodnik po lokalizacjach

Passat B5, w zależności od wersji wyposażenia i roku produkcji, może posiadać kilka miejsc, w których ukryte są skrzynki z bezpiecznikami. Kluczowe jest, aby wiedzieć, gdzie dokładnie ich szukać, aby sprawnie przeprowadzić diagnostykę. Zazwyczaj mamy do czynienia z dwiema głównymi lokalizacjami, ale warto znać też potencjalne miejsca ukrycia dodatkowych elementów.

Krok 1: Główna skrzynka bezpieczników – ukryta w desce rozdzielczej

Najczęściej poszukiwana skrzynka bezpieczników znajduje się w kabinie pasażerskiej, po lewej stronie deski rozdzielczej, tuż przy drzwiach kierowcy. Aby uzyskać do niej dostęp, zazwyczaj wystarczy zdjąć plastikową osłonę, która jest zamocowana na zatrzaski. Po jej demontażu ukaże się panel z szeregiem bezpieczników, oznaczonych numerami.

Krok 2: Skrzynka w komorze silnika – klucz do najważniejszych podzespołów

Druga, równie ważna skrzynka bezpieczników znajduje się pod maską, w komorze silnika. Zazwyczaj jest to większy, czarny prostokątny element. Ta skrzynka zawiera bezpieczniki i przekaźniki odpowiedzialne za obwody o wyższym obciążeniu, które są kluczowe dla poprawnego działania pojazdu. Mowa tu między innymi o wentylatorze chłodnicy, pompie paliwa, systemie ABS, czy układzie wspomagania kierownicy.

Czy istnieją inne, ukryte bezpieczniki? Sprawdź okolice akumulatora

W niektórych wersjach Passata B5, szczególnie tych z bogatszym wyposażeniem elektrycznym, można natknąć się na dodatkowe bezpieczniki. Często są to większe, mocniejsze bezpieczniki typu "maxi", umieszczone w okolicy akumulatora. Ich obecność i dokładne rozmieszczenie mogą się różnić w zależności od roku produkcji i specyfikacji danego egzemplarza.

Schemat bezpieczników Passat B5 – Twoja mapa do rozwiązania problemu [WERSJA W KABINIE]

Po zlokalizowaniu głównej skrzynki bezpieczników w kabinie, kluczowe staje się zrozumienie, który bezpiecznik za co odpowiada. Pamiętaj, że układ bezpieczników w Passacie B5 mógł ulec niewielkim modyfikacjom w zależności od roku produkcji rozróżniamy wersje przed i po maju 2002 roku. Najlepszym źródłem informacji jest zazwyczaj naklejka ze schematem, umieszczona na wewnętrznej stronie pokrywy skrzynki bezpieczników.

Tabela bezpieczników (Numery 1-22): Opis i amperaż dla kluczowych obwodów

Uwaga: Powyższa tabela zawiera przykładowe dane. Zawsze sprawdzaj schemat na wewnętrznej stronie pokrywy skrzynki bezpieczników w Twoim pojeździe, ponieważ mogą występować różnice w zależności od wersji wyposażenia i roku produkcji.

Tabela bezpieczników (Numery 23-44): Co kontrolują i jak je zidentyfikować?

Ważne: Podobnie jak w poprzedniej tabeli, są to przykładowe dane. Zawsze należy odnieść się do schematu znajdującego się na klapce skrzynki bezpieczników w konkretnym egzemplarzu Passata B5.

Jak odczytać legendę z oryginalnej klapki? Praktyczne wskazówki

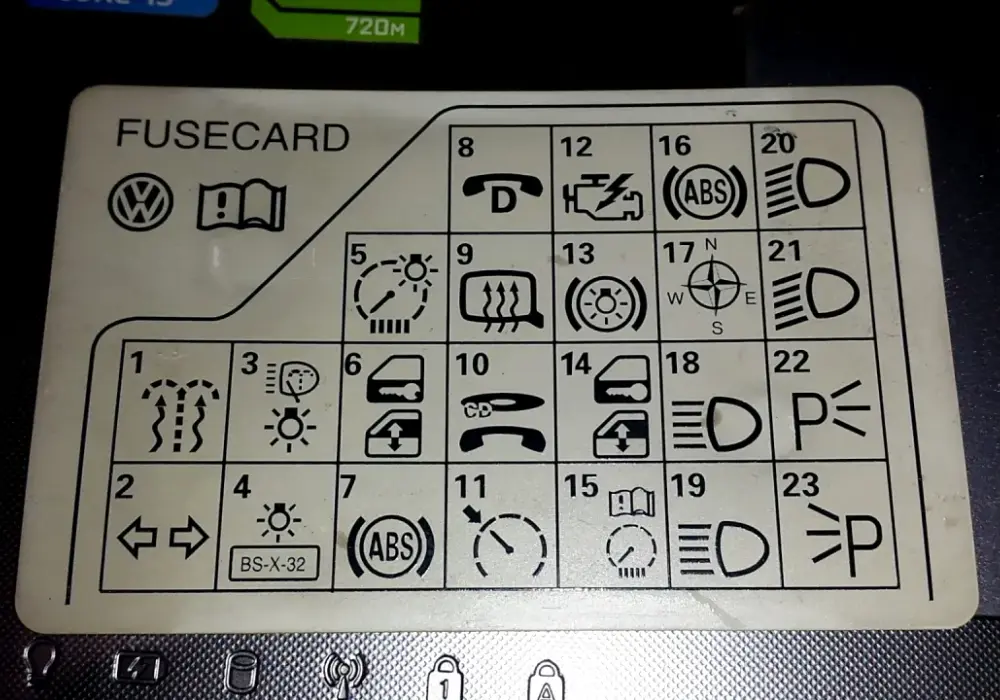

Naklejka ze schematem na wewnętrznej stronie pokrywy skrzynki bezpieczników to Twój najlepszy przyjaciel. Zwróć uwagę na symbole często przedstawiają one elementy, które dany bezpiecznik chroni (np. żarówka, radio, wycieraczka). Numery bezpieczników są zazwyczaj umieszczone w kolejności, a obok nich znajduje się informacja o zalecanym natężeniu prądu (amperażu), często oznaczonego literą "A". Kolory bezpieczników również mają znaczenie każdy kolor odpowiada określonemu amperażowi, co ułatwia identyfikację i wymianę.

Opis bezpieczników w komorze silnika – co chronią te o największej mocy?

Bezpieczniki znajdujące się w komorze silnika są zazwyczaj większe i bardziej wytrzymałe, ponieważ chronią one obwody o znacznie większym zapotrzebowaniu na prąd. Są to kluczowe elementy, które zapewniają prawidłowe działanie najważniejszych systemów pojazdu, od układu chłodzenia po systemy bezpieczeństwa.

Bezpieczniki Maxi: Od wentylatora chłodnicy po system ABS

Bezpieczniki typu "maxi" to te o największej wytrzymałości prądowej. W Passacie B5 chronią one zazwyczaj najbardziej obciążone podzespoły. Należą do nich między innymi: wentylator chłodnicy, pompa paliwa, moduł sterowania silnika, system ABS, a także układy takie jak wspomaganie kierownicy. Ich prawidłowe działanie jest absolutnie kluczowe dla bezpieczeństwa i sprawnego funkcjonowania samochodu.

Rozmieszczenie przekaźników – co warto o nich wiedzieć?

Obok bezpieczników w komorze silnika często znajdują się również przekaźniki. Są to małe urządzenia elektromechaniczne, które działają jak zdalnie sterowane przełączniki. Umożliwiają sterowanie obwodami o dużym natężeniu prądu za pomocą sygnału o niskim natężeniu. Przekaźniki są niezbędne do prawidłowego działania wielu systemów, a ich awaria może objawiać się podobnie jak przepalenie bezpiecznika.

Jak krok po kroku wymienić przepalony bezpiecznik w Passacie B5?

Wymiana bezpiecznika to jedna z najprostszych czynności serwisowych, jaką może wykonać każdy właściciel samochodu. Kluczem do sukcesu jest jednak przestrzeganie kilku podstawowych zasad bezpieczeństwa i dokładność. Postępując zgodnie z poniższymi wskazówkami, z łatwością poradzisz sobie z tym zadaniem.

Niezbędne narzędzia – co musisz przygotować?

• Zestaw zapasowych bezpieczników: Upewnij się, że masz bezpieczniki o różnych wartościach amperażu (np. 5A, 10A, 15A, 20A, 25A, 30A), a także bezpieczniki typu mini i maxi, jeśli występują w Twoim modelu.
• Szczypce do wyciągania bezpieczników: Często są one dołączone do zestawu zapasowych bezpieczników lub znajdują się w skrzynce bezpieczników. Pozwalają na bezpieczne i pewne wyciągnięcie bezpiecznika.
• Latarka: Ułatwi Ci pracę w słabo oświetlonych miejscach, zwłaszcza przy lokalizacji bezpieczników w komorze silnika.
• Instrukcja obsługi pojazdu lub schemat bezpieczników: Niezbędne do prawidłowej identyfikacji.

Jak rozpoznać, który bezpiecznik jest spalony? Prosty test wizualny

Najprostszym sposobem na zidentyfikowanie przepalonego bezpiecznika jest jego oględziny. Wyciągnij podejrzany bezpiecznik ze skrzynki i przyjrzyj mu się dokładnie. W jego wnętrzu znajduje się cienka, metalowa ścieżka. Jeśli jest ona przerwana, stopiona lub widoczne są ślady przegrzania, oznacza to, że bezpiecznik jest spalony i wymaga wymiany. W przypadku wątpliwości można użyć specjalnego testera do bezpieczników.

Bezpieczna wymiana: Wybór odpowiedniego amperażu to podstawa

1. Wyłącz zapłon: Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej, zawsze wyłącz zapłon i upewnij się, że wszystkie urządzenia elektryczne w samochodzie są wyłączone.
2. Zlokalizuj przepalony bezpiecznik: Korzystając ze schematu, zidentyfikuj bezpiecznik odpowiedzialny za dany obwód.
3. Ostrożnie wyciągnij bezpiecznik: Użyj szczypiec do bezpiecznego wyciągnięcia przepalonego bezpiecznika z gniazda.
4. Sprawdź amperaż: Na bezpieczniku znajduje się oznaczenie jego wartości w amperach (A).
5. Włóż nowy bezpiecznik: Wybierz nowy bezpiecznik o IDENTYCZNYM amperażu i typie (mini, standard, maxi) jak ten przepalony.
6. Nigdy nie używaj zamienników: Nie wolno stosować bezpiecznika o wyższym amperażu, ani improwizować, np. używając kawałka drutu. Może to doprowadzić do uszkodzenia instalacji elektrycznej, a nawet pożaru.

Zastosowanie bezpiecznika o niewłaściwym amperażu to prosta droga do poważnych i kosztownych uszkodzeń instalacji elektrycznej pojazdu. Zawsze trzymaj się zaleceń producenta.

Najczęstsze usterki elektryczne w Passacie B5 i odpowiadające im bezpieczniki

Wiele codziennych problemów z elektryką w Volkswagenie Passacie B5 ma swoje źródło w przepalonych bezpiecznikach. Znajomość tych powiązań pozwoli Ci szybko zdiagnozować i naprawić typowe awarie, które mogą dotknąć Twój samochód.

Problem: Nie działa gniazdo zapalniczki. Który bezpiecznik sprawdzić jako pierwszy?

Niedziałające gniazdo zapalniczki to jedna z najczęściej zgłaszanych usterek. Zazwyczaj problem ten rozwiązuje wymiana bezpiecznika numer 10 (15A) lub 41 (15A) w skrzynce w kabinie. Zawsze jednak warto zweryfikować to na podstawie schematu z klapki skrzynki bezpieczników.

Problem: Zgasło radio lub oświetlenie wnętrza. Gdzie szukać przyczyny?

Jeśli radio przestało grać lub oświetlenie wnętrza zgasło, w pierwszej kolejności sprawdź bezpiecznik numer 37 (15A) lub 8 (15A) odpowiedzialny za zasilanie radia, a także bezpiecznik numer 6 (5A) dla oświetlenia wnętrza. Ponownie, schemat na klapce skrzynki jest najlepszym źródłem informacji.

Problem: Nie działają wycieraczki lub spryskiwacze. Szybka diagnoza

Problem z działaniem wycieraczek lub spryskiwaczy często można rozwiązać, sprawdzając bezpiecznik numer 5 (15A) lub 21 (20A) w głównej skrzynce bezpieczników w kabinie. Upewnij się, że sprawdzasz odpowiedni bezpiecznik zgodnie z oznaczeniem na schemacie.

Przeczytaj również: Słabe ładowanie alternatora: poznaj przyczyny i uniknij kosztów naprawy

Bezpiecznik ciągle się przepala? To może być sygnał poważniejszej awarii

Jeśli zauważysz, że dany bezpiecznik przepala się wielokrotnie, nawet po jego wymianie na nowy, jest to sygnał, że problem leży głębiej. Może to oznaczać zwarcie w instalacji elektrycznej, uszkodzenie przewodu lub przeciążenie obwodu. W takiej sytuacji konieczna jest wizyta u profesjonalnego mechanika, który zdiagnozuje i usunie przyczynę awarii. Kontynuowanie jazdy z przepalającym się bezpiecznikiem jest niebezpieczne.
