Podłączenie silnika trójfazowego - Bezpiecznie i bez błędów

Podłączenie silnika trójfazowego do wtyczki siłowej to zadanie wymagające precyzji, wiedzy i bezwzględnego przestrzegania zasad bezpieczeństwa. Ten kompleksowy przewodnik krok po kroku wyjaśni, jak prawidłowo zidentyfikować przewody, dobrać komponenty i wykonać połączenie, minimalizując ryzyko awarii i zagrożeń. Dowiedz się, jak zapewnić bezpieczną i wydajną pracę Twojego urządzenia.

Dlaczego prawidłowe podłączenie silnika siłowego to fundament bezpieczeństwa i wydajności?

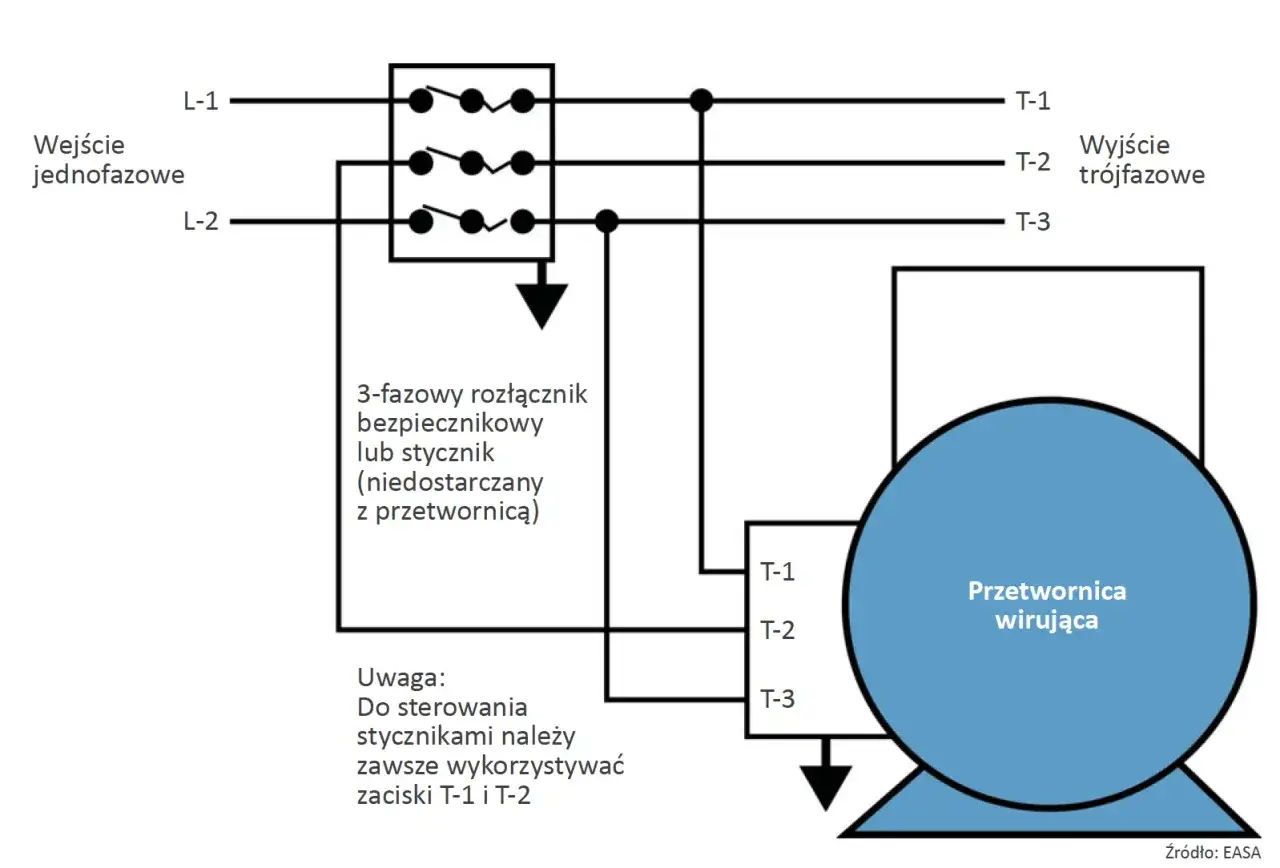

Prawidłowe podłączenie silnika trójfazowego jest absolutnie kluczowe, ponieważ stanowi ono podstawę bezpiecznego użytkowania zarówno dla Ciebie, jak i dla samej instalacji elektrycznej. Błędy w tym procesie mogą prowadzić do bardzo poważnych konsekwencji. Mowa tu nie tylko o ryzyku porażenia prądem, które może mieć tragiczne skutki, ale także o potencjalnym zagrożeniu pożarowym, wynikającym z przegrzewania się przewodów lub elementów silnika. Nieprawidłowe połączenie może również uszkodzić sam silnik na przykład przez przegrzanie uzwojeń, które skraca jego żywotność, czy uszkodzenie łożysk spowodowane niewłaściwym zasilaniem. Co więcej, błędy te mogą wpłynąć negatywnie na inne urządzenia podłączone do tej samej instalacji. Z drugiej strony, staranne i zgodne ze sztuką podłączenie gwarantuje optymalną wydajność silnika, jego długą i bezawaryjną pracę, a także efektywne wykorzystanie energii. Pamiętajmy też, że konfiguracja połączeń w puszce silnika, czyli sposób jego wewnętrznego połączenia czy to w gwiazdę (połączenie, w którym końce uzwojeń są połączone w jednym punkcie, a fazy podłączone do ich początków) czy wtrójkąt (połączenie, w którym początek jednego uzwojenia jest połączony z końcem następnego, tworząc zamknięty trójkąt), jest kluczowa dla jego prawidłowego działania. Musi być ona ściśle dopasowana do parametrów sieci zasilającej i samego silnika, aby zapewnić właściwy rozruch i osiągnięcie pełnej mocy.

Zanim zaczniesz: Niezbędne narzędzia i komponenty do bezpiecznej pracy

Zanim przystąpisz do jakichkolwiek prac związanych z podłączaniem silnika trójfazowego, upewnij się, że posiadasz odpowiedni zestaw narzędzi. Do podstawowego wyposażenia każdego majsterkowicza lub elektryka należą:

• Miernik uniwersalny (multimetr): Niezbędny do pomiaru napięcia, ciągłości obwodu i sprawdzania poprawności połączeń.
• Izolowane wkrętaki: Kluczowe dla bezpieczeństwa, powinny mieć odpowiednie atesty i być dopasowane do rozmiaru śrub.
• Ściągacz izolacji: Ułatwia precyzyjne zdjęcie izolacji z przewodów bez ich uszkadzania.
• Zaciskarka do końcówek: Pozwala na pewne i trwałe zamocowanie końcówek kablowych, co zapobiega poluzowaniu połączeń.
• Nóż monterski: Przydatny do zdejmowania izolacji zewnętrznej kabla.
• Kombinerki: Do przytrzymywania lub formowania przewodów.

Kolejnym ważnym aspektem jest wybór odpowiedniej wtyczki siłowej. Na rynku dostępne są wtyczki 4-pinowe oraz 5-pinowe. Nowoczesne instalacje elektryczne, zgodne z układem TN-S, wykorzystują przewody 5-żyłowe, co oznacza, że potrzebna będzie wtyczka 5-pinowa, która posiada styki dla trzech faz (L1, L2, L3), przewodu neutralnego (N) oraz przewodu ochronnego (PE). Starsze instalacje, działające w układzie TN-C, mogą wykorzystywać przewód 4-żyłowy (PEN łączący funkcję ochronną i neutralną) i wtyczkę 4-pinową. Jednak ze względów bezpieczeństwa zdecydowanie zaleca się stosowanie nowoczesnych wtyczek 5-pinowych, które zapewniają lepszą separację obwodów i wyższy poziom ochrony.

Dobór odpowiedniego przewodu zasilającego jest równie istotny. Przekrój żył kabla musi być bezwzględnie dostosowany do mocy silnika i płynącego przez niego prądu znamionowego. Zbyt cienki kabel będzie się przegrzewał, co grozi pożarem i może prowadzić do spadków napięcia, obniżając wydajność silnika. Wybieraj kable przeznaczone do pracy w trudniejszych warunkach, odporne na uszkodzenia mechaniczne, wilgoć czy chemikalia, jeśli takie panują w miejscu instalacji. Solidny, odpowiednio dobrany przewód to gwarancja bezpieczeństwa i bezawaryjnej pracy.

Klucz do sukcesu: Rozszyfrowanie kolorów i oznaczeń przewodów

Aby prawidłowo podłączyć silnik trójfazowy, musisz znać i rozumieć oznaczenia kolorystyczne przewodów, które są standardem w Polsce zgodnie z normą PN-HD 308 S2: 2007. Oto te kluczowe oznaczenia:

• L1 (pierwsza faza): kolor brązowy
• L2 (druga faza): kolor czarny
• L3 (trzecia faza): kolor szary
• N (przewód neutralny/zerowy): kolor niebieski
• PE (przewód ochronny): kolor żółto-zielony

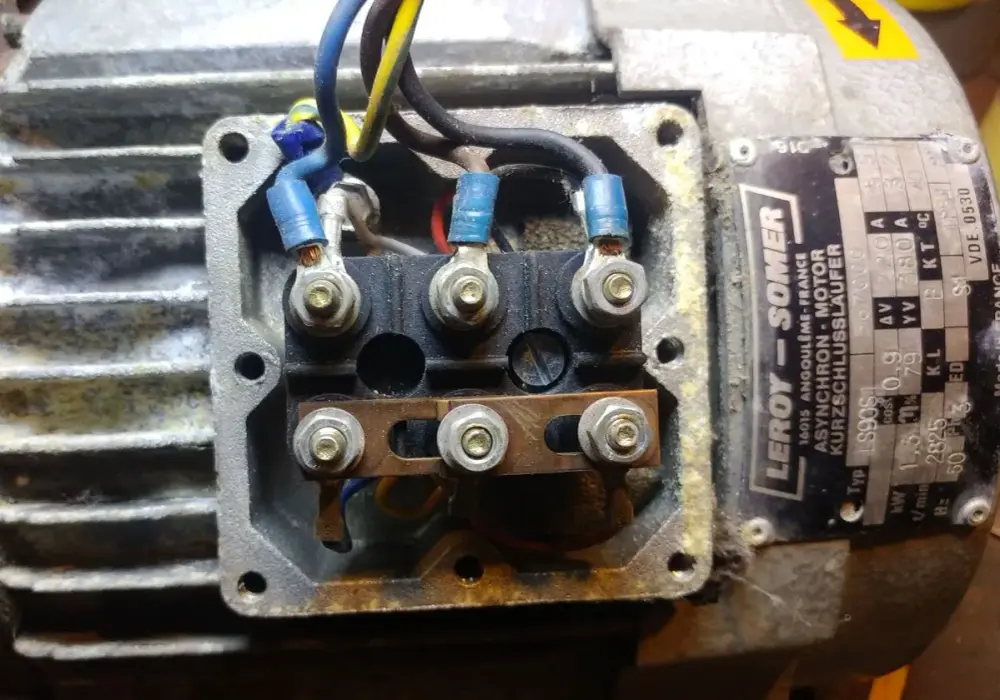

Każdy z tych kolorów ma swoje ściśle określone zadanie w instalacji. Następnie zwróć uwagę na oznaczenia znajdujące się w puszce przyłączeniowej silnika. Standardowo spotkasz tam zaciski oznaczone jako U1, V1, W1, które są początkami uzwojeń silnika, oraz U2, V2, W2, będące ich końcami. Przewody fazowe L1, L2 i L3 należy podłączyć właśnie do zacisków U1, V1 i W1. Jest to fundamentalne dla poprawnego działania silnika.

Szczególnie ważne jest prawidłowe podłączenie przewodu ochronnego PE. Musi on być bezwzględnie podłączony do obudowy silnika. Zazwyczaj w puszce silnika znajduje się specjalny zacisk oznaczony symbolem uziemienia (trzy poziome kreski nad pionową) lub napisem "PE" lub "GND". Jest to kluczowy element bezpieczeństwa, chroniący przed porażeniem prądem w przypadku awarii izolacji.

Podłączanie silnika 3-fazowego do wtyczki: Instrukcja krok po kroku

1. Krok 1: Identyfikacja i przygotowanie przewodów w kablu zasilającym. Zacznij od dokładnego obejrzenia kabla zasilającego. Zdejmij ostrożnie zewnętrzną izolację na długości około 5-7 cm, odsłaniając poszczególne żyły. Następnie, dla każdej żyły, zdejmij izolację na długości około 1 cm, przygotowując ją do podłączenia. Upewnij się, że odsłonięte fragmenty przewodów nie są uszkodzone.

2. Krok 2: Prawidłowe podłączenie żył do zacisków we wtyczce siłowej. Teraz przejdź do podłączania przewodów do wtyczki. Zgodnie z oznaczeniami na wtyczce (zazwyczaj L1, L2, L3, N, PE), podłącz odpowiednie żyły kabla. Przewód brązowy (L1) do zacisku L1, czarny (L2) do L2, szary (L3) do L3, niebieski (N) do N, a żółto-zielony (PE) do zacisku oznaczonego symbolem uziemienia lub PE. Bardzo ważne jest, aby każda śruba mocująca przewód była solidnie dokręcona, zapobiegając poluzowaniu i iskrzeniu.

3. Krok 3: Połączenie przewodów fazowych (L1, L2, L3) z zaciskami silnika (U1, V1, W1). W puszce przyłączeniowej silnika odnajdź zaciski U1, V1, W1. Podłącz do nich odpowiednio przewody L1, L2 i L3 z wtyczki. Jeśli silnik wymaga połączenia w gwiazdę lub trójkąt, a nie jest to wykonane fabrycznie za pomocą mostków wewnątrz silnika, będziesz musiał zastosować odpowiednie zworki lub połączyć końce uzwojeń (U2, V2, W2) zgodnie z wybraną konfiguracją. W przypadku podłączania do wtyczki, zazwyczaj podłączamy do U1, V1, W1, a konfiguracja gwiazda/trójkąt jest realizowana w innym miejscu lub przez mostki w silniku.

4. Krok 4: Kluczowy moment podłączenie przewodu ochronnego PE do obudowy silnika. To najważniejszy krok dla Twojego bezpieczeństwa. Upewnij się, że żółto-zielony przewód PE jest solidnie przykręcony do dedykowanego zacisku uziemienia na obudowie silnika. Nigdy nie pomijaj tego kroku! Bez sprawnego połączenia ochronnego, w przypadku awarii, obudowa silnika może znaleźć się pod napięciem.

Test i weryfikacja: Jak sprawdzić, czy silnik został podłączony poprawnie?

Po zakończeniu podłączania nadszedł czas na pierwszy test. Upewnij się, że w pobliżu silnika nie ma żadnych narzędzi ani luźnych elementów. Następnie, po odłączeniu zasilania od instalacji, sprawdź wizualnie wszystkie połączenia. Po ponownym załączeniu zasilania, uruchom silnik. Nasłuchuj uważnie nie powinno być słychać żadnych nietypowych dźwięków, takich jak stukanie, zgrzytanie czy głośne buczenie. Zwróć uwagę na zapach nie powinno być czuć spalenizny ani dymu. Silnik nie powinien też nadmiernie wibrować. Jeśli wszystko wydaje się w porządku, możesz przystąpić do pracy.

Co zrobić, gdy silnik kręci się w niewłaściwym kierunku? Nie panikuj, to częsty problem, zwłaszcza przy pierwszych uruchomieniach. Zmiana kierunku obrotów silnika trójfazowego jest bardzo prosta: wystarczy zamienić miejscami dowolne dwa przewody fazowe podłączone do silnika. Na przykład, jeśli silnik jest podłączony do zacisków U1, V1, W1 przewodami L1, L2, L3, możesz zamienić miejscami przewody L1 i L2. Po tej zmianie silnik powinien obracać się w przeciwnym kierunku.

Najczęstsze błędy i pułapki – jak ich unikać przy podłączaniu silnika?

Podczas podłączania silnika trójfazowego łatwo o błędy, które mogą mieć poważne konsekwencje. Oto najczęściej popełniane pomyłki i sposoby, jak ich unikać:

• Błąd #1: Pomylenie przewodu neutralnego (N) z ochronnym (PE). Jest to jeden z najgroźniejszych błędów. Podłączenie przewodu neutralnego do obudowy (zamiast ochronnego) lub odwrotnie może prowadzić do sytuacji, w której obudowa silnika znajdzie się pod napięciem w przypadku awarii. Zawsze upewnij się, że żółto-zielony przewód PE jest podłączony do zacisku PE na silniku i wtyczce, a niebieski przewód N do zacisku N.
• Błąd #2: Niewłaściwy dobór przekroju kabla do mocy silnika. Używanie zbyt cienkiego kabla dla silnika o dużej mocy jest jak próba przepuszczenia rzeki przez rurkę od napoju. Skutkuje to przegrzewaniem się kabla, spadkami napięcia, co obniża moc silnika i może prowadzić do jego uszkodzenia, a nawet pożaru. Zawsze sprawdzaj tabliczkę znamionową silnika i dobieraj kabel o odpowiednim przekroju żył zgodnie z zaleceniami producenta lub normami.
• Błąd #3: Słabe dokręcenie styków ryzyko przegrzania i awarii. Luźne połączenia w zaciskach wtyczki lub w puszce silnika to cicha pułapka. Zwiększają one rezystancję połączenia, co prowadzi do lokalnego przegrzewania się styków. Może to powodować iskrzenie, topienie izolacji, a w skrajnych przypadkach pożar lub trwałe uszkodzenie silnika. Po podłączeniu każdego przewodu, upewnij się, że śruby są mocno dokręcone.

Bezpieczeństwo przede wszystkim: Kiedy praca wymaga wezwania elektryka z uprawnieniami?

Chociaż ten artykuł dostarcza szczegółowych informacji na temat podłączania silnika trójfazowego, należy pamiętać, że wszelkie prace elektryczne, a zwłaszcza te związane z instalacjami trójfazowymi, niosą ze sobą potencjalne ryzyko. Niniejszy materiał ma charakter wyłącznie informacyjny i instruktażowy. Jeśli nie posiadasz wystarczającego doświadczenia, nie czujesz się pewnie co do prawidłowości wykonywanych połączeń, lub jeśli instalacja jest skomplikowana, a moc silnika jest znaczna, bezwzględnie wezwij elektryka z odpowiednimi uprawnieniami. Dotyczy to również sytuacji, gdy brakuje Ci pewności co do stanu technicznego instalacji, zabezpieczeń, lub gdy konieczne jest wykonanie profesjonalnych pomiarów elektrycznych. Pamiętaj, że Twoje bezpieczeństwo jest priorytetem i nie warto ryzykować zdrowia ani życia dla oszczędności na fachowcu. Zgodnie z informacjami z ebmia.pl, zawsze warto polegać na wiedzy i doświadczeniu specjalistów.

Pamiętaj: Prace elektryczne, zwłaszcza te związane z instalacjami trójfazowymi, niosą ze sobą ryzyko. W przypadku jakichkolwiek wątpliwości zawsze skonsultuj się z elektrykiem posiadającym odpowiednie uprawnienia. Twoje bezpieczeństwo jest najważniejsze.
