Silnik elektryczny jako generator prądu - czy to możliwe? Poradnik DIY

Czy zastanawiałeś się kiedyś, czy stary silnik elektryczny, który zalega w Twoim garażu, może zyskać drugie życie jako źródło energii? Odpowiedź brzmi: zdecydowanie tak! Przekształcenie silnika w generator prądu to fascynujący projekt DIY, który pozwala nie tylko zgłębić tajniki elektrotechniki, ale także stworzyć własne, małe źródło zasilania. W tym artykule przeprowadzimy Cię przez cały proces, od podstaw teoretycznych, przez wybór odpowiedniego silnika, aż po praktyczne wskazówki, jak zbudować własną prądnicę.

Czy stary silnik elektryczny może stać się Twoją małą elektrownią? Wyjaśniamy!

Odwracalność pracy maszyn elektrycznych – jak silnik staje się prądnicą?

Podstawą działania każdego generatora jest zasada odwracalności pracy maszyn elektrycznych. Oznacza to, że urządzenie, które normalnie pobiera energię elektryczną i zamienia ją na ruch obrotowy (czyli silnik), może również działać w odwrotnym kierunku. Kiedy zewnętrzna siła mechaniczna na przykład silnik spalinowy, turbina wiatrowa czy wodna napędza wał silnika elektrycznego z prędkością nieco wyższą niż jego prędkość synchroniczna, silnik zaczyna generować prąd. W tym procesie energia mechaniczna jest zamieniana na energię elektryczną. To właśnie ta fundamentalna zasada otwiera drzwi do fascynujących projektów DIY.

Dlaczego to popularny projekt DIY? Potencjał i ograniczenia domowej prądnicy.

Przekształcanie silników w generatory to niezwykle popularny projekt wśród hobbystów i majsterkowiczów z kilku kluczowych powodów. Po pierwsze, daje on ogromną satysfakcję z samodzielnego stworzenia czegoś funkcjonalnego. Po drugie, pozwala na naukę praktycznych aspektów elektrotechniki i mechaniki. Potencjalne zastosowania takiej domowej prądnicy są różnorodne od awaryjnego zasilania oświetlenia po ładowanie akumulatorów w miejscach bez dostępu do sieci. Należy jednak pamiętać o jej ograniczeniach. Stabilność napięcia i częstotliwości wyjściowej może być wyzwaniem, a moc wyjściowa jest zazwyczaj ograniczona. Co najważniejsze, absolutnie kluczowe jest zachowanie najwyższych standardów bezpieczeństwa, ponieważ praca z prądem generowanym przez takie urządzenie wiąże się z ryzykiem porażenia.

Jaki silnik wybrać, by projekt zakończył się sukcesem? Przegląd opcji

Silnik z pralki – dlaczego jest faworytem majsterkowiczów?

Jeśli zastanawiasz się, od czego zacząć, silnik z pralki automatycznej jest często wskazywany jako doskonały wybór dla początkujących. Dlaczego? Przede wszystkim ze względu na jego powszechną dostępność wiele osób ma stare pralki, które można łatwo rozebrać. Co więcej, silniki te, często szczotkowe lub uniwersalne, są stosunkowo proste w konwersji. Zazwyczaj wystarczy je odpowiednio napędzić, a już zaczną generować prąd. Ich konstrukcja jest zazwyczaj solidna, co przekłada się na potencjalnie długą żywotność.

Silnik trójfazowy (klatkowy) – większa moc, większe wyzwanie.

Silniki indukcyjne trójfazowe, zwane też klatkowymi, to kolejny popularny wybór, szczególnie gdy potrzebujemy większej mocy wyjściowej. Ich główną zaletą jest potencjał do generowania znaczącej ilości energii. Jednakże, ich konwersja stanowi większe wyzwanie. Wymagają one precyzyjnego doboru kondensatorów do procesu wzbudzenia pola magnetycznego, a stabilizacja napięcia wyjściowego może być bardziej skomplikowana niż w przypadku silników jednofazowych. Mimo to, dla bardziej zaawansowanych projektów, stanowią one świetną bazę.

Silnik prądu stałego (szczotkowy) – prostota konstrukcji i jej konsekwencje.

Silniki prądu stałego (DC), często spotykane na przykład w odkurzaczach, również nadają się do przeróbki na generatory. Ich największą zaletą jest prostota konstrukcji i łatwość konwersji często wystarczy je po prostu napędzić mechanicznie, a zaczną produkować prąd. Jednakże, ich moc wyjściowa może być ograniczona w porównaniu do silników trójfazowych, a obecność szczotek oznacza, że podlegają one naturalnemu zużyciu, co może wymagać ich okresowej wymiany.

Czego unikać? Typy silników, które nie nadają się na prądnicę.

Nie każdy silnik elektryczny będzie dobrym kandydatem na generator. Pewne typy konstrukcji są po prostu nieodpowiednie do tego celu. Należy unikać na przykład silników krokowych (stepper motors), które są zaprojektowane do precyzyjnego pozycjonowania, a nie ciągłego generowania prądu. Podobnie, bardzo małe, specjalistyczne silniki, często spotykane w zabawkach czy urządzeniach medycznych, zazwyczaj nie mają wystarczającej mocy ani nie nadają się do łatwego wzbudzenia. Ich konstrukcja często utrudnia lub wręcz uniemożliwia efektywną konwersję.

Narzędzia i komponenty, które musisz przygotować przed startem

Lista niezbędnych części: od kondensatorów po magnesy neodymowe.

Aby Twój projekt przeróbki silnika na generator zakończył się sukcesem, potrzebujesz odpowiednich komponentów i narzędzi. Oto lista rzeczy, które warto przygotować:

• Kondensatory: Kluczowe dla wzbudzenia pola magnetycznego w silnikach indukcyjnych. Ich pojemność musi być dobrana do mocy silnika.
• Mostek prostowniczy: Jeśli chcesz uzyskać prąd stały (DC) z silnika generującego prąd przemienny (AC), jest on niezbędny.
• Regulator napięcia: Pozwala na stabilizację wyjściowego napięcia, co jest ważne dla ochrony podłączonych urządzeń.
• Przetwornica: Opcjonalnie, jeśli potrzebujesz przekształcić prąd stały z powrotem na prąd przemienny o stabilnych parametrach (np. 230V).
• Multimetr: Niezastąpione narzędzie do pomiaru napięcia, prądu i ciągłości obwodów.
• Przewody elektryczne i złącza: Do wykonania bezpiecznych połączeń.
• Materiały izolacyjne: Taśma izolacyjna, koszulki termokurczliwe dla bezpieczeństwa.
• Narzędzia ręczne: Śrubokręty, klucze, szczypce.
• Magnesy neodymowe: Do zaawansowanych modyfikacji wirnika w celu zwiększenia wydajności.
• Sprzęt ochronny: Rękawice izolacyjne, okulary ochronne bezpieczeństwo przede wszystkim!

Kluczowa rola kondensatorów – jak dobrać ich pojemność do mocy silnika?

W przypadku silników indukcyjnych, kondensatory odgrywają rolę absolutnie kluczową. To dzięki nim możliwe jest wzbudzenie pola magnetycznego, które jest niezbędne do generowania prądu. Bez odpowiedniego pola magnetycznego, silnik będzie się tylko obracał, nie produkując energii. Dobór właściwej pojemności kondensatorów jest zadaniem wymagającym pewnej wiedzy i zależy bezpośrednio od mocy silnika. Zbyt mała pojemność może nie wystarczyć do wzbudzenia, a zbyt duża może doprowadzić do przegrzania lub uszkodzenia silnika. Czasami, jeśli silnik nie ma wystarczającego "namagnesowania szczątkowego" (czyli pozostałości pola magnetycznego po wyłączeniu), konieczne może być krótkotrwałe podanie na jego uzwojenia napięcia stałego, aby je przywrócić przed podłączeniem kondensatorów.

Opcjonalne, ale ważne: mostek prostowniczy, regulator napięcia i przetwornica.

Poza podstawowym układem wzbudzenia, warto rozważyć dodanie kilku innych komponentów, które znacząco zwiększą użyteczność i bezpieczeństwo Twojego generatora. Mostek prostowniczy jest niezbędny, jeśli chcesz uzyskać prąd stały (DC), który jest potrzebny do ładowania akumulatorów czy zasilania wielu urządzeń elektronicznych. Regulator napięcia to z kolei element, który pomoże utrzymać stałe, bezpieczne napięcie wyjściowe, niezależnie od wahań prędkości obrotowej czy obciążenia. Jest to szczególnie ważne dla wrażliwej elektroniki. Natomiast przetwornica pozwala na przekształcenie prądu stałego z powrotem na prąd przemienny (AC) o stabilnych parametrach, na przykład 230V, co umożliwia zasilanie standardowych urządzeń domowych.

Przerabiamy silnik indukcyjny na generator krok po kroku

Krok 1: Ocena stanu technicznego i bezpieczny demontaż silnika.

Zanim przystąpisz do jakichkolwiek modyfikacji, kluczowe jest dokładne sprawdzenie stanu technicznego silnika. Upewnij się, że łożyska są w dobrym stanie i pozwalają na swobodny obrót wirnika bez nadmiernych luzów. Obejrzyj dokładnie uzwojenia pod kątem jakichkolwiek uszkodzeń mechanicznych, śladów przegrzania czy przepaleń. Jeśli silnik jest częścią większego urządzenia, pamiętaj o jego bezpiecznym odłączeniu od zasilania i demontażu. Bezpieczeństwo jest tutaj priorytetem, dlatego zawsze upewnij się, że urządzenie jest całkowicie pozbawione napięcia.

1. Sprawdź stan łożysk i wirnika, upewniając się, że silnik obraca się swobodnie i bez nadmiernych luzów.
2. Obejrzyj uzwojenia pod kątem uszkodzeń mechanicznych lub przegrzania.
3. Jeśli silnik jest częścią większego urządzenia, bezpiecznie go odłącz i zdemontuj, pamiętając o odłączeniu zasilania.

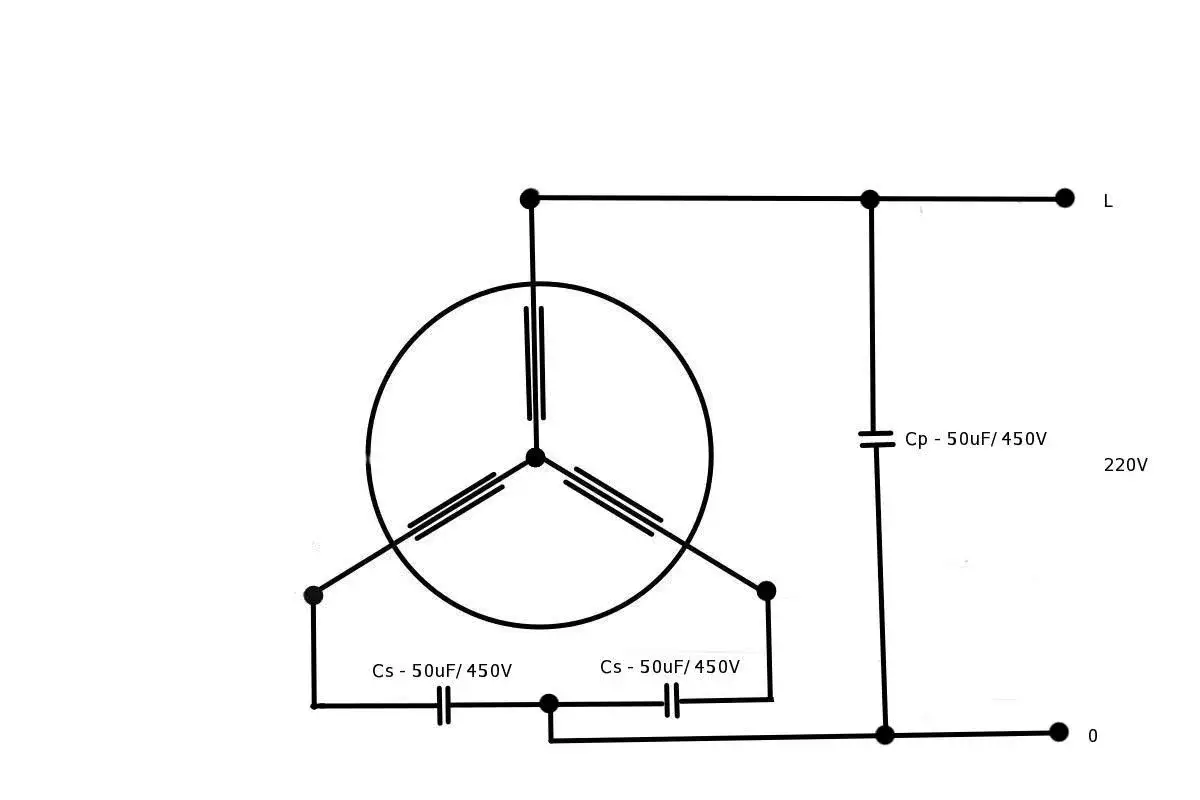

Krok 2: Konfiguracja połączeń – schemat dla silnika jednofazowego i trójfazowego.

2. Dla silników jednofazowych: Zidentyfikuj uzwojenie główne i pomocnicze.
3. Dla silników trójfazowych: Zdecyduj o połączeniu w gwiazdę lub trójkąt, w zależności od potrzeb.
4. Podłącz przewody wyjściowe zgodnie z wybranym schematem.

Krok 3: Podłączenie baterii kondensatorów w celu wzbudzenia pola magnetycznego.

Teraz nadszedł czas na kluczowy element podłączenie baterii kondensatorów. Musisz obliczyć lub znaleźć informację o odpowiedniej pojemności kondensatorów dla mocy i typu silnika, którym dysponujesz. Następnie, kondensatory podłącz równolegle do uzwojeń silnika. W przypadku silników jednofazowych, podłącza się je zazwyczaj do uzwojenia pomocniczego, a w silnikach trójfazowych między poszczególne fazy. Upewnij się, że wszystkie połączenia są solidne, dobrze zaizolowane i bezpieczne. To właśnie ten krok pozwoli zainicjować proces generowania prądu.

3. Oblicz lub znajdź odpowiednią pojemność kondensatorów dla mocy i typu silnika.
4. Podłącz kondensatory równolegle do uzwojeń silnika (dla silników jednofazowych) lub między fazy (dla silników trójfazowych).
5. Upewnij się, że połączenia są solidne i dobrze izolowane.

Krok 4: Pierwsze uruchomienie i pomiar napięcia – jak sprawdzić, czy działa?

Po wykonaniu wszystkich połączeń, czas na emocjonujący moment pierwsze uruchomienie. Bezpiecznie zamocuj silnik, aby nie mógł się przemieszczać podczas pracy. Podłącz do niego źródło napędu mechanicznego, na przykład silnik spalinowy lub wiertarkę o odpowiedniej mocy. Zanim uruchomisz napęd, jeszcze raz sprawdź wszystkie połączenia i upewnij się, że jesteś w bezpiecznej odległości. Stopniowo zwiększaj obroty napędu. Następnie, za pomocą multimetru ustawionego na pomiar napięcia przemiennego (AC), zmierz napięcie na wyjściu generatora. Jeśli wszystko zostało wykonane poprawnie, powinieneś zaobserwować wzrost napięcia wraz ze wzrostem obrotów.

4. Bezpiecznie zamocuj silnik i podłącz do niego źródło napędu mechanicznego.
5. Przed uruchomieniem upewnij się, że wszystkie połączenia są prawidłowe i bezpieczne.
6. Uruchom napęd mechaniczny, stopniowo zwiększając obroty.
7. Za pomocą multimetru zmierz napięcie na wyjściu generatora.
8. Jeśli napięcie jest generowane, stopniowo zwiększaj obroty, monitorując jego wartość.

Zaawansowane modyfikacje dla większej wydajności: generator z magnesami stałymi

Dlaczego warto rozważyć modyfikację wirnika?

Jeśli zależy Ci na maksymalnej wydajności, zwłaszcza przy niższych prędkościach obrotowych, warto rozważyć zaawansowaną modyfikację wirnika poprzez wklejenie silnych magnesów neodymowych. Taka modyfikacja ma kilka znaczących zalet. Po pierwsze, znacznie zwiększa generowaną moc, szczególnie w przypadku generatorów wolnoobrotowych, co jest idealne do małych elektrowni wiatrowych czy wodnych. Po drugie, pozwala na eliminację lub znaczną redukcję potrzeby stosowania kondensatorów wzbudzających, co upraszcza układ. Wreszcie, generatory z magnesami stałymi często charakteryzują się bardziej stabilnym napięciem wyjściowym.

Jak przygotować wirnik i prawidłowo wkleić magnesy neodymowe?

Przygotowanie wirnika do wklejenia magnesów neodymowych to zadanie wymagające precyzji. W zależności od typu silnika, może być konieczne usunięcie istniejących uzwojeń lub prętów klatki wirnika. Następnie, magnesy neodymowe muszą być precyzyjnie rozmieszczone na powierzchni wirnika. Kluczowe jest zachowanie odpowiedniej polaryzacji naprzemiennego układu biegunów N-S-N-S oraz zapewnienie idealnego wyważenia wirnika, aby uniknąć wibracji podczas pracy. Magnesy należy mocno przykleić, często za pomocą specjalistycznych klejów epoksydowych, a następnie zabezpieczyć, na przykład lakierem.

Różnice w działaniu prądnicy z magnesami a tej opartej na kondensatorach.

Główna różnica między generatorem z magnesami stałymi a tym opartym na wzbudzeniu kondensatorowym leży w samej zasadzie działania. W generatorze z magnesami stałymi, pole magnetyczne jest stałe i generowane przez magnesy umieszczone na wirniku. W silniku indukcyjnym, pole magnetyczne jest indukowane w wirniku przez wirujące pole stojana, a kondensatory pomagają je zainicjować i podtrzymać. Generatory z magnesami stałymi są zazwyczaj bardziej wydajne przy niskich obrotach i prostsze w budowie (nie wymagają kondensatorów), ale ich wykonanie jest bardziej pracochłonne. Generatory oparte na kondensatorach mogą być łatwiejsze do zdobycia (wykorzystując gotowe silniki), ale ich wydajność przy niskich obrotach jest niższa, a stabilność napięcia wymaga uwagi.

Najczęstsze problemy i pułapki – jak ich uniknąć?

Brak generowanego napięcia – co może być przyczyną?

Jednym z najbardziej frustrujących problemów jest sytuacja, gdy po wszystkich staraniach generator po prostu nie generuje napięcia. Przyczyn może być kilka:

• Nieprawidłowy dobór pojemności kondensatorów: Mogą być zbyt małe, by zainicjować wzbudzenie, lub zbyt duże, powodując problemy.
• Brak szczątkowego namagnesowania: Rdzeń silnika może stracić swoje szczątkowe pole magnetyczne. Można je przywrócić przez krótkotrwałe podanie napięcia stałego na uzwojenia.
• Niewystarczające obroty: Prędkość obrotowa napędzająca silnik może być za niska.
• Uszkodzone uzwojenia: Przerwy w obwodzie lub zwarcia w uzwojeniach silnika uniemożliwią generowanie prądu.
• Błędy w schemacie połączeń: Pomyłka w podłączeniu przewodów jest częstą przyczyną problemów.

Niestabilne napięcie i jego wpływ na podłączone urządzenia.

Nawet jeśli generator zacznie działać, niestabilne napięcie wyjściowe może stanowić poważny problem. Najczęstsze przyczyny to wahania prędkości obrotowej napędu (np. w elektrowni wiatrowej przy zmiennym wietrze), nieprawidłowe obciążenie generatora lub niewłaściwe wzbudzenie. Niestabilne napięcie, zwłaszcza z dużymi wahaniami, może być bardzo szkodliwe dla wrażliwej elektroniki, takiej jak komputery, smartfony czy telewizory. Dlatego tak ważne jest stosowanie regulatorów napięcia, które pomogą zniwelować te wahania i zapewnić bezpieczne zasilanie.

Przegrzewanie się prądnicy – diagnoza i rozwiązanie problemu.

Przegrzewanie się generatora to sygnał, że coś jest nie tak. Może być spowodowane kilkoma czynnikami. Najczęściej jest to przeciążenie podłączenie do generatora urządzeń o zbyt dużym poborze mocy. Inne przyczyny to niedostateczne chłodzenie (np. zablokowane otwory wentylacyjne) lub nadmierne tarcie w łożyskach, które generuje dodatkowe ciepło. Rozwiązaniem jest zazwyczaj zmniejszenie obciążenia, poprawa wentylacji obudowy generatora lub dokładne sprawdzenie i ewentualna wymiana zużytych łożysk.

Bezpieczeństwo przede wszystkim! O czym musisz pamiętać, pracując z prądem?

Ryzyko porażenia prądem – podstawowe zasady ochrony.

Praca z generatorem prądu, nawet tym zbudowanym samodzielnie, wiąże się z potencjalnym ryzykiem porażenia prądem, które może być niebezpieczne dla życia. Dlatego bezwzględne przestrzeganie zasad bezpieczeństwa jest absolutnie kluczowe. Oto podstawowe zasady:

• Zawsze pracuj na suchych powierzchniach i w suchym otoczeniu. Wilgoć znacząco zwiększa ryzyko porażenia.
• Używaj narzędzi z izolowanymi rękojeściami.
• Nigdy nie dotykaj elementów pod napięciem, zwłaszcza gołych przewodów czy zacisków.
• Upewnij się, że generator jest prawidłowo uziemiony. Uziemienie odprowadza ewentualne nadmierne ładunki elektryczne do ziemi.
• Noś odpowiednie środki ochrony osobistej, takie jak rękawice izolacyjne i okulary ochronne.
• Przed jakąkolwiek modyfikacją, kontrolą lub naprawą, zawsze odłącz generator od źródła napędu mechanicznego i upewnij się, że nie ma na nim napięcia.

Zabezpieczenie układu przed przeciążeniem i zwarciem.

Oprócz ochrony osobistej, równie ważne jest zabezpieczenie samego układu generatora i podłączonych do niego urządzeń. Stosowanie bezpieczników lub wyłączników nadprądowych w obwodzie wyjściowym generatora jest niezbędne. Zapobiegają one uszkodzeniu generatora, podłączonych urządzeń, a także minimalizują ryzyko pożaru w przypadku wystąpienia zwarcia lub przeciążenia. Prawidłowe okablowanie, o odpowiednim przekroju żył, również odgrywa kluczową rolę w zapewnieniu bezpieczeństwa i efektywności całego systemu.

Praktyczne zastosowania Twojej nowej prądnicy

Awaryjne zasilanie oświetlenia lub ładowanie akumulatorów.

Jednym z najbardziej oczywistych i praktycznych zastosowań domowej prądnicy jest zapewnienie awaryjnego zasilania w sytuacjach kryzysowych. Oto kilka przykładów:

• Awaryjne zasilanie oświetlenia LED: W przypadku nagłej przerwy w dostawie prądu, generator może zasilić podstawowe oświetlenie, zapewniając komfort i bezpieczeństwo.
• Ładowanie akumulatorów: Prądnica może być wykorzystana do ładowania akumulatorów do narzędzi elektrycznych, telefonów komórkowych, powerbanków czy innych urządzeń o niskim poborze mocy, co jest nieocenione w miejscach bez dostępu do sieci.

Budowa małej elektrowni wiatrowej lub wodnej.

Dla bardziej ambitnych projektów, przerobiony silnik elektryczny może stać się sercem małej, domowej elektrowni odnawialnej:

• Jako rdzeń małej elektrowni wiatrowej: Wykorzystując siłę wiatru do napędzania wirnika generatora, można produkować własną, czystą energię.
• W małej elektrowni wodnej: Podobnie, przepływająca woda napędzająca turbinę połączoną z generatorem pozwala na wykorzystanie potencjału wodnego do produkcji energii.

Przeczytaj również: Bezpieczne płatności online w Polsce: jak poruszać się po cyfrowym świecie

Zasilanie prostych urządzeń w warsztacie lub na działce.

Generator prądu może okazać się niezwykle przydatny w miejscach, gdzie dostęp do sieci elektrycznej jest utrudniony lub niemożliwy:

• Zasilanie prostych narzędzi elektrycznych: W warsztacie na działce lub w odległym budynku gospodarczym, generator może zasilić podstawowe narzędzia, takie jak wiertarka czy mała szlifierka.
• Dostarczanie energii na działce rekreacyjnej lub kempingu: Umożliwia zasilenie oświetlenia, radia czy ładowarki do telefonu podczas wypoczynku na łonie natury.
