Jak podłączyć kontrolkę ładowania Ursus C-360 - Prądnica czy alternator?

Analiza słowa kluczowego "jak podłączyć kontrolkę ładowania c-360" wskazuje na jednoznaczną intencję informacyjną, typu "jak to zrobić" (how-to). Użytkownik poszukuje praktycznego, krok po kroku, poradnika lub schematu, który pozwoli mu samodzielnie rozwiązać konkretny problem techniczny w ciągniku rolniczym Ursus C-360. Treść artykułu musi dostarczyć precyzyjnych instrukcji dotyczących podłączenia przewodów, identyfikacji odpowiednich zacisków (w alternatorze/prądnicy, stacyjce) oraz potencjalnego rozwiązania typowych problemów, takich jak modernizacja układu z prądnicy na alternator. Odbiorca oczekuje wiarygodnych, technicznych informacji, które pomogą mu uniknąć błędów i poprawnie uruchomić układ ładowania.

Dlaczego sprawna kontrolka ładowania w C-360 to nie tylko informacja, ale konieczność

Kontrolka ładowania w ciągniku Ursus C-360 pełni znacznie ważniejszą rolę niż tylko informowanie o stanie akumulatora. Jest ona kluczowym elementem w procesie wzbudzenia alternatora, bez którego układ ładowania nie będzie działał prawidłowo. Jej prawidłowe działanie gwarantuje, że akumulator jest ładowany, a ciągnik gotowy do pracy.

Rola kontrolki w procesie wzbudzenia alternatora – co się stanie, gdy nie zadziała?

W przypadku alternatora, kontrolka ładowania (zazwyczaj żarówka 2W lub 4W) jest integralną częścią obwodu wzbudzenia. Po przekręceniu kluczyka w stacyjce, żarówka zaświeca się, ponieważ otrzymuje zasilanie "po stacyjce" (plus) z jednej strony i masę poprzez uzwojenie wzbudzenia alternatora z drugiej. Ten przepływ prądu przez żarówkę i uzwojenie wzbudzenia jest niezbędny do wytworzenia początkowego pola magnetycznego w alternatorze. Bez tego wstępnego wzbudzenia, alternator nie zacznie generować prądu, a co za tym idzie nie będzie ładował akumulatora. Spalona żarówka kontrolki lub przerwa w jej obwodzie skutecznie uniemożliwi wzbudzenie alternatora, prowadząc do rozładowania akumulatora i unieruchomienia ciągnika.

Jakie usterki sygnalizuje kontrolka i dlaczego jej ignorowanie jest kosztowne?

Kontrolka ładowania jest pierwszym i najważniejszym wskaźnikiem problemów z układem ładowania. Jej ciągłe świecenie po uruchomieniu silnika sygnalizuje brak ładowania akumulatora, co może być spowodowane uszkodzonym alternatorem, regulatorem napięcia, ślizgającym się paskiem klinowym lub innymi awariami. Ignorowanie tego sygnału prowadzi do całkowitego rozładowania akumulatora, a w konsekwencji do konieczności jego wymiany lub kosztownych napraw całego układu. Wczesne wykrycie problemu dzięki kontrolce pozwala na szybką interwencję i uniknięcie poważniejszych uszkodzeń.

Zanim zaczniesz: Przygotowanie i kluczowe zasady bezpieczeństwa przy instalacji elektrycznej

Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej ciągnika, kluczowe jest odpowiednie przygotowanie i przestrzeganie zasad bezpieczeństwa. Pomoże to uniknąć uszkodzenia podzespołów, a przede wszystkim zapewni Twoje bezpieczeństwo.

Lista niezbędnych narzędzi i materiałów, które musisz mieć pod ręką

Do podłączenia kontrolki ładowania w C-360, przygotuj następujące narzędzia i materiały:

• Zestaw kluczy nasadowych i płaskich (do odkręcania zacisków akumulatora, mocowania alternatora)
• Śrubokręty (krzyżakowy i płaski)
• Szczypce uniwersalne i do ściągania izolacji
• Próbnik napięcia lub multimetr (do weryfikacji napięć i ciągłości obwodów)
• Nowy przewód elektryczny o odpowiednim przekroju (np. 1,5 mm² lub 2,5 mm²)
• Konektory (np. oczkowe, płaskie) i zaciskarka do konektorów
• Oprawka żarówki kontrolnej (jeśli wymieniasz) i nowa żarówka (2W lub 4W)
• Izolacja elektryczna (taśma izolacyjna, koszulki termokurczliwe)
• Opaski zaciskowe (trytytki) do uporządkowania przewodów

Bezpieczeństwo przede wszystkim: Jak uniknąć zwarcia i uszkodzenia alternatora?

Prace przy instalacji elektrycznej zawsze wiążą się z ryzykiem. Aby uniknąć zwarć, uszkodzenia alternatora lub innych komponentów, a także porażenia prądem, zawsze postępuj zgodnie z poniższymi zasadami:

• Odłącz akumulator: Zawsze rozpoczynaj pracę od odłączenia ujemnej klemy akumulatora. To podstawowa zasada bezpieczeństwa, która eliminuje ryzyko przypadkowego zwarcia.
• Sprawdź napięcie: Przed podłączeniem lub odłączeniem przewodów, upewnij się, że nie ma na nich napięcia, używając próbnika lub multimetru.
• Prawidłowe połączenia: Upewnij się, że wszystkie połączenia są solidne, czyste i dobrze zaizolowane. Luźne połączenia mogą prowadzić do przegrzewania, zwarć lub nieprawidłowego działania układu.
• Odpowiednie przekroje przewodów: Używaj przewodów o odpowiednim przekroju, aby uniknąć ich przegrzewania.
• Unikaj wilgoci: Nie pracuj w wilgotnym środowisku i upewnij się, że wszystkie połączenia są chronione przed wodą.

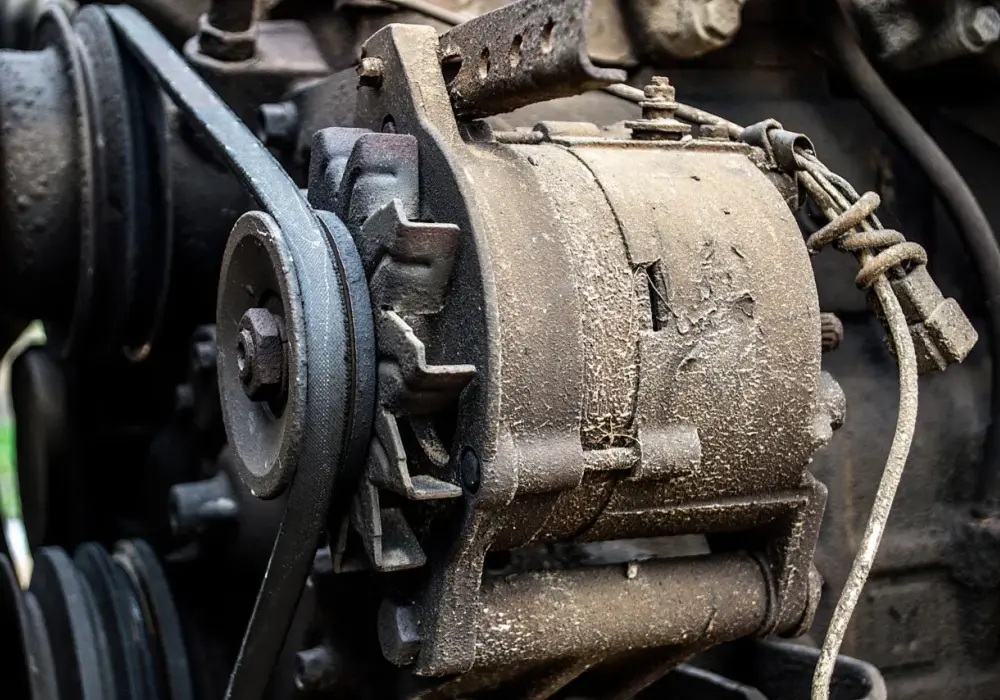

Jak podłączyć kontrolkę ładowania w C-360 z alternatorem? Instrukcja krok po kroku

Podłączenie kontrolki ładowania w C-360 z alternatorem jest procesem, który wymaga precyzji, ale jest w zasięgu możliwości każdego majsterkowicza. Poniższa instrukcja krok po kroku pomoże Ci wykonać to zadanie prawidłowo.

Krok 1: Identyfikacja kluczowych punktów – zacisk D+ w alternatorze i zasilanie w stacyjce

1. Zacisk D+ w alternatorze: Zlokalizuj alternator w ciągniku. Na obudowie alternatora znajdziesz mały zacisk oznaczony jako "D+" lub "61". Jest to wyjście wzbudzenia alternatora. Czasem jest to mała śrubka, czasem płaski konektor.
2. Zasilanie "po stacyjce" (zacisk 15/54): W stacyjce ciągnika musisz zidentyfikować zacisk, który otrzymuje zasilanie (plus) dopiero po przekręceniu kluczyka do pozycji zapłonu. Zazwyczaj jest to zacisk oznaczony jako "15" lub "54". Możesz to sprawdzić multimetrem: po przekręceniu kluczyka, na tym zacisku powinno pojawić się napięcie około 12V.

Krok 2: Prowadzenie przewodu od kontrolki do alternatora – najlepsza praktyka

Po zidentyfikowaniu punktów, przygotuj odpowiedniej długości przewód elektryczny. Poprowadź go od miejsca, gdzie znajduje się oprawka kontrolki (zazwyczaj w desce rozdzielczej), do zacisku D+ na alternatorze. Ważne jest, aby przewód był poprowadzony w sposób bezpieczny, z dala od ruchomych części silnika, ostrych krawędzi i źródeł ciepła. Użyj opasek zaciskowych (trytytek) do przymocowania przewodu, aby zapobiec jego przetarciu lub uszkodzeniu. Zakończ przewód odpowiednim konektorem pasującym do zacisku D+.

Krok 3: Podłączenie zasilania "po stacyjce" (zacisk 15) do oprawki żarówki

Drugi koniec przewodu, który wychodzi z oprawki żarówki kontrolki, podłącz do zidentyfikowanego wcześniej zacisku "15" lub "54" w stacyjce. Upewnij się, że połączenie jest solidne i dobrze zaizolowane. W ten sposób żarówka kontrolki będzie otrzymywała plus ze stacyjki po przekręceniu kluczyka.

Mechanizm działania: Po przekręceniu kluczyka, żarówka zaświeci się, ponieważ otrzymuje plus ze stacyjki, a drugi jej koniec jest podłączony do D+ alternatora, który w tym momencie stanowi masę (poprzez uzwojenie wzbudzenia). Po uruchomieniu silnika i osiągnięciu przez alternator odpowiednich obrotów, na zacisku D+ również pojawi się napięcie plusowe, co spowoduje zrównanie potencjałów po obu stronach żarówki i jej zgaśnięcie. To oznacza prawidłowe ładowanie.

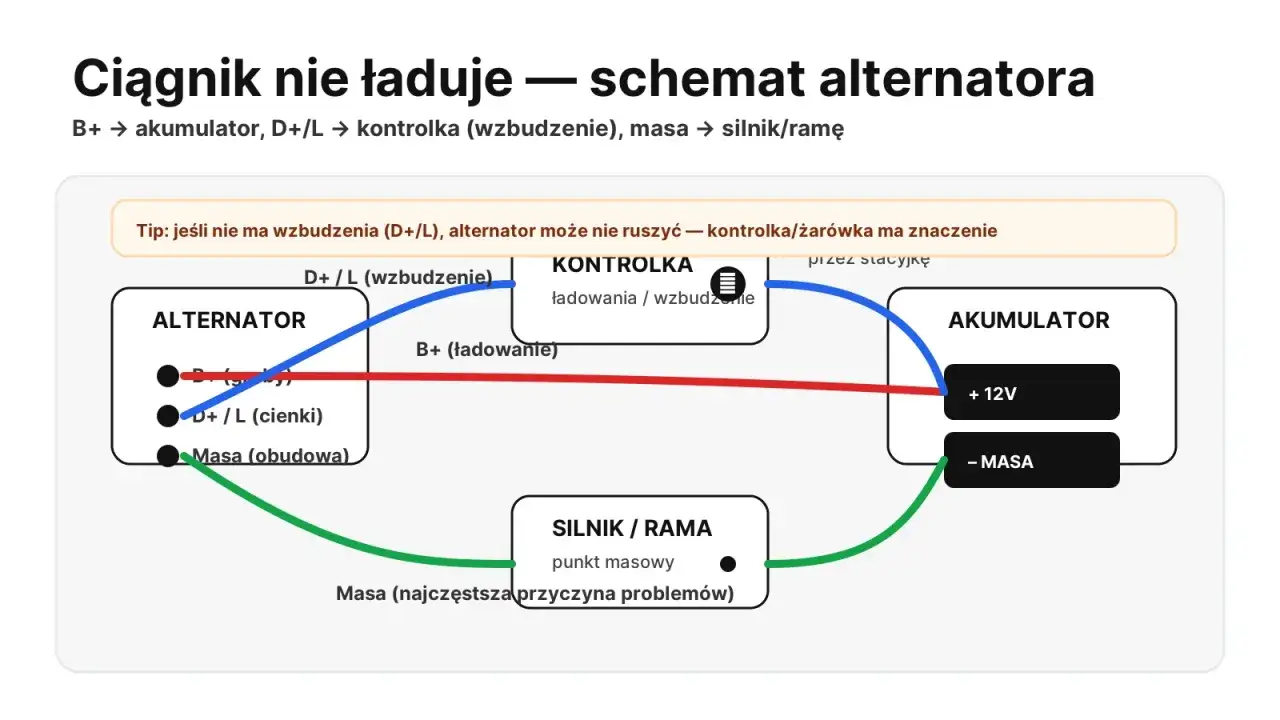

Schemat graficzny podłączenia: zwizualizuj poprawną ścieżkę prądu

Aby lepiej zrozumieć proces podłączania, wyobraź sobie ścieżkę prądu: Plus z akumulatora -> Stacyjka (zacisk 15/54) -> Jeden koniec żarówki kontrolki -> Drugi koniec żarówki kontrolki -> Zacisk D+ (lub 61) w alternatorze -> Uzwojenie wzbudzenia alternatora -> Masa. Po uruchomieniu silnika, alternator zaczyna generować prąd, a na zacisku D+ pojawia się plus, co powoduje zgaśnięcie kontrolki. Wyszukaj w internecie schematy elektryczne Ursusa C-360 z alternatorem, aby mieć wizualne potwierdzenie połączeń.

Modernizacja układu: podłączenie kontrolki przy wymianie prądnicy na alternator

Wielu właścicieli Ursusów C-360 decyduje się na modernizację układu ładowania, wymieniając oryginalną prądnicę na nowocześniejszy i wydajniejszy alternator. Ta zmiana wymaga dostosowania instalacji elektrycznej, w tym podłączenia kontrolki ładowania. Według danych wloszczowa.org, jest to częsta modyfikacja, która znacząco poprawia efektywność ładowania.

Kluczowe różnice w schemacie: co zrobić ze starymi przewodami od regulatora napięcia?

W oryginalnym układzie z prądnicą, kontrolka ładowania była wpięta pomiędzy stacyjkę (zacisk 15/54) a zacisk na zewnętrznym regulatorze napięcia, często oznaczony numerem "67" lub symbolem kontrolki. Po wymianie prądnicy na alternator, zewnętrzny regulator napięcia staje się zbędny, ponieważ alternator ma wbudowany regulator. Oznacza to, że przewody, które wcześniej prowadziły do regulatora napięcia, nie będą już potrzebne w pierwotnym celu. W nowym układzie z alternatorem, przewód od kontrolki ładowania należy podłączyć bezpośrednio do zacisku D+ (lub 61) na alternatorze, tak jak opisano to w poprzedniej sekcji. Przewód, który wcześniej łączył kontrolkę z regulatorem napięcia (zacisk 67), należy odizolować i zabezpieczyć, aby nie powodował zwarć.

Jak poprawnie zaizolować nieużywane elementy starej instalacji?

Nieużywane przewody i zaciski zdemontowanego regulatora napięcia muszą zostać starannie zaizolowane. Najlepszym sposobem jest odcięcie niepotrzebnych przewodów jak najbliżej wiązki, a następnie zaizolowanie ich końcówek za pomocą koszulek termokurczliwych lub solidnej taśmy izolacyjnej. Upewnij się, że izolacja jest szczelna i trwała, aby zapobiec dostawaniu się wilgoci i przypadkowym zwarciom. Możesz również całkowicie usunąć nieużywane przewody z wiązki, jeśli masz pewność, że nie będą już nigdy potrzebne i nie są połączone z innymi ważnymi obwodami.

Twoja kontrolka nie działa prawidłowo? Oto najczęstsze problemy i ich rozwiązania

Nawet po prawidłowym podłączeniu kontrolki ładowania, mogą pojawić się problemy z jej działaniem. Poniżej przedstawiamy najczęstsze scenariusze i sposoby ich rozwiązania.

Problem: Kontrolka w ogóle się nie zapala po przekręceniu kluczyka

Jeśli kontrolka nie zapala się po przekręceniu kluczyka w stacyjce (przed uruchomieniem silnika), może to wskazywać na kilka przyczyn:

• Spalona żarówka kontrolki: Jest to najczęstsza przyczyna. Sprawdź żarówkę, a w razie potrzeby wymień ją na nową (2W lub 4W). Pamiętaj, że spalona żarówka uniemożliwi wzbudzenie alternatora.
• Brak zasilania "po stacyjce": Sprawdź, czy na zacisku "15" lub "54" w stacyjce pojawia się napięcie po przekręceniu kluczyka. Może być uszkodzona stacyjka, bezpiecznik lub przewód.
• Przerwa w obwodzie: Sprawdź ciągłość przewodu prowadzącego od stacyjki do kontrolki oraz od kontrolki do zacisku D+ alternatora. Może być uszkodzony przewód lub luźne połączenie.
• Brak masy na zacisku D+: W rzadkich przypadkach problem może leżeć w samym alternatorze, który nie zapewnia masy do wzbudzenia.

Problem: Kontrolka świeci cały czas, nawet na wysokich obrotach silnika

Ciągłe świecenie kontrolki po uruchomieniu silnika, nawet przy zwiększonych obrotach, jest sygnałem braku ładowania akumulatora. Przyczyny mogą być następujące:

• Uszkodzony alternator: Alternator nie generuje prądu. Może to być spowodowane uszkodzeniem diod prostowniczych, uzwojenia lub regulatora napięcia wewnątrz alternatora.
• Uszkodzony regulator napięcia: Jeśli regulator napięcia jest zewnętrzny lub uszkodzony wbudowany w alternator, nie będzie on prawidłowo sterował ładowaniem.
• Ślizgający się lub zerwany pasek klinowy: Pasek napędzający alternator może być luźny, zużyty lub zerwany, co uniemożliwia prawidłowe obracanie się alternatora.
• Słabe połączenie: Sprawdź połączenie przewodu grubego (B+) od alternatora do akumulatora. Może być zaśniedziałe lub luźne.

Problem: Kontrolka delikatnie żarzy się podczas pracy ciągnika – gdzie szukać przyczyny?

Delikatne żarzenie się kontrolki podczas pracy silnika, zwłaszcza na niskich obrotach, może wskazywać na:

• Niewystarczające ładowanie: Alternator może nie generować pełnego napięcia ładowania. Może to być spowodowane częściowym uszkodzeniem alternatora (np. jedna dioda), zużyciem szczotek, lub zbyt niskimi obrotami silnika.
• Luźne lub zaśniedziałe połączenia: Sprawdź wszystkie połączenia w obwodzie kontrolki i alternatora. Słaby kontakt może powodować spadek napięcia i delikatne żarzenie.
• Zbyt duża rezystancja w obwodzie wzbudzenia: Może to być spowodowane nieodpowiednią żarówką (zbyt duża moc) lub zbyt długim/cienkim przewodem do wzbudzenia.
• Problemy z masą: Słabe połączenie masy alternatora z masą ciągnika może również prowadzić do tego objawu.

Weryfikacja sukcesu: Jak sprawdzić, czy układ ładowania działa poprawnie po podłączeniu?

Po podłączeniu kontrolki ładowania i ewentualnym rozwiązaniu problemów, kluczowe jest upewnienie się, że cały układ działa prawidłowo. Prawidłowa weryfikacja zapewni spokój ducha i pewność, że akumulator będzie zawsze naładowany.

Test kontrolki: prawidłowa reakcja na uruchomienie i zgaszenie silnika

Pierwszym krokiem jest obserwacja samej kontrolki ładowania:

1. Przed uruchomieniem silnika: Po przekręceniu kluczyka w stacyjce do pozycji zapłonu (bez uruchamiania silnika), kontrolka ładowania powinna się zaświecić. Jest to sygnał, że obwód wzbudzenia jest zamknięty i alternator jest gotowy do pracy.
2. Po uruchomieniu silnika: Po uruchomieniu silnika i osiągnięciu przez niego stabilnych obrotów (niekoniecznie wysokich), kontrolka ładowania powinna całkowicie zgasnąć. Oznacza to, że alternator zaczął generować prąd, a na zacisku D+ pojawiło się napięcie, co zrównało potencjały i zgasiło żarówkę.
3. Podczas pracy silnika: Kontrolka powinna pozostać zgaszona przez cały czas pracy silnika. Jeśli zaświeci się ponownie, sygnalizuje to problem z ładowaniem.

Przeczytaj również: Gdzie obowiązują winiety w Czechach?

Pomiar napięcia na akumulatorze – jakie wartości potwierdzają sprawne ładowanie?

Najbardziej precyzyjną metodą weryfikacji jest pomiar napięcia na klemach akumulatora za pomocą multimetru:

1. Silnik wyłączony: Zmierz napięcie na klemach akumulatora przy wyłączonym silniku. W pełni naładowany akumulator powinien mieć napięcie około 12,6 V do 12,8 V.
2. Silnik pracuje na wolnych obrotach: Uruchom silnik i pozwól mu pracować na wolnych obrotach. Zmierz napięcie na klemach akumulatora. Powinno ono wynosić od 13,8 V do 14,4 V. Wartości poniżej 13,8 V wskazują na niedoładowanie, a powyżej 14,4 V na przeładowanie (co jest równie szkodliwe).
3. Silnik pracuje na podwyższonych obrotach: Zwiększ obroty silnika do około 1500-2000 obr./min i ponownie zmierz napięcie. Wartość powinna pozostać w zakresie 13,8 V do 14,4 V. Jeśli napięcie spada lub znacznie się waha, może to wskazywać na problem z alternatorem lub regulatorem napięcia.

Prawidłowe napięcie ładowania, zgodnie z informacjami z wloszczowa.org, mieści się w zakresie 13,8 V do 14,4 V. Jeśli uzyskane wartości mieszczą się w tym przedziale, oznacza to, że układ ładowania działa poprawnie, a akumulator jest skutecznie ładowany.
